产品概述
致力于解决行业内动态阻抗谱测试痛点问题，提供真实、可信、稳定、兼容的动态阻抗测试平台
产品介绍视频

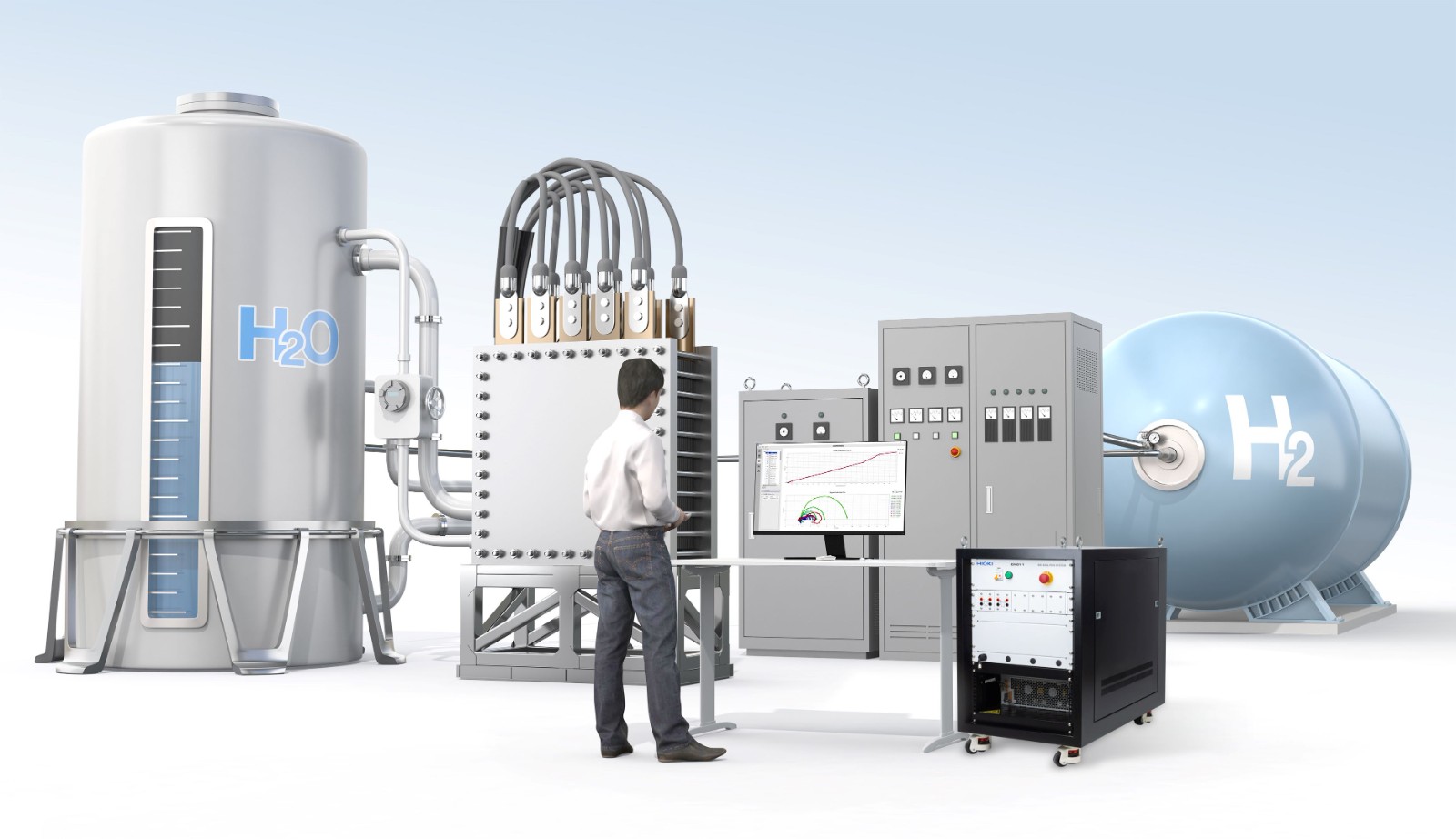

用于测量水电解槽和燃料电池的EIS分析系统 ALDAS-H
HIOKI日置提供用于评估水电解槽和燃料电池的革命性测量解决方案 ALDAS-H。
ALDAS方法可以测量电池和电池组的阻抗，并记录被测物在大电流运行时阻抗值的变化。
点击查看详情

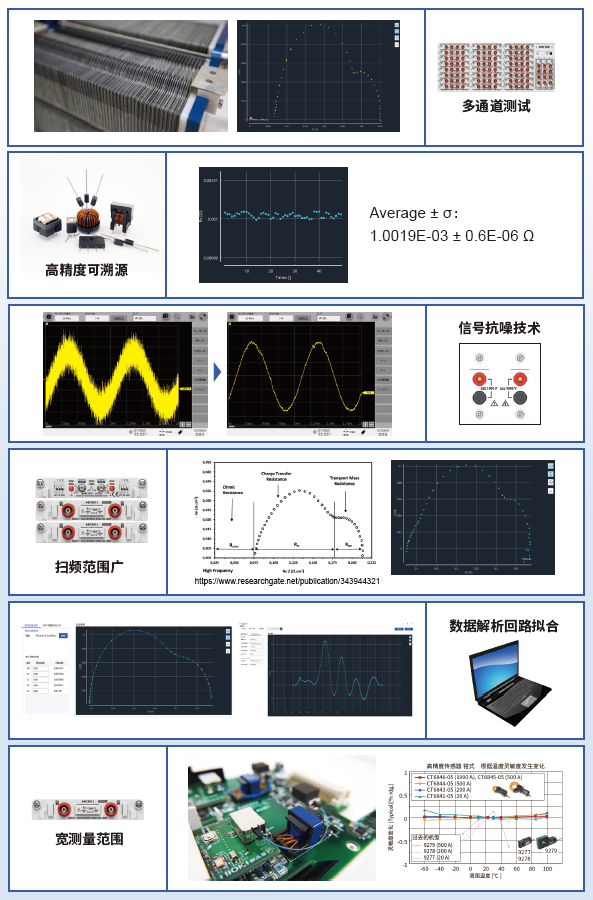

产品特点

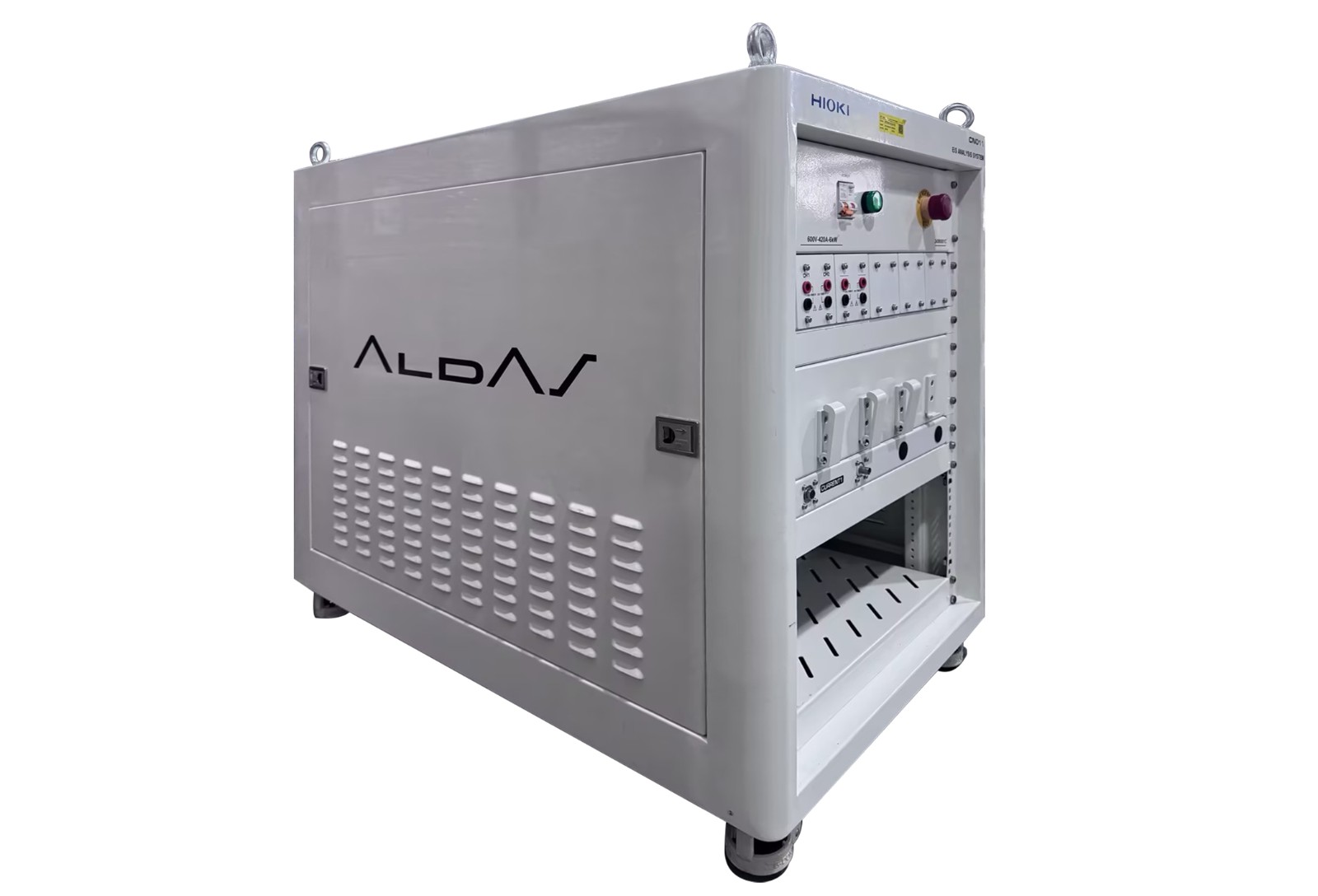

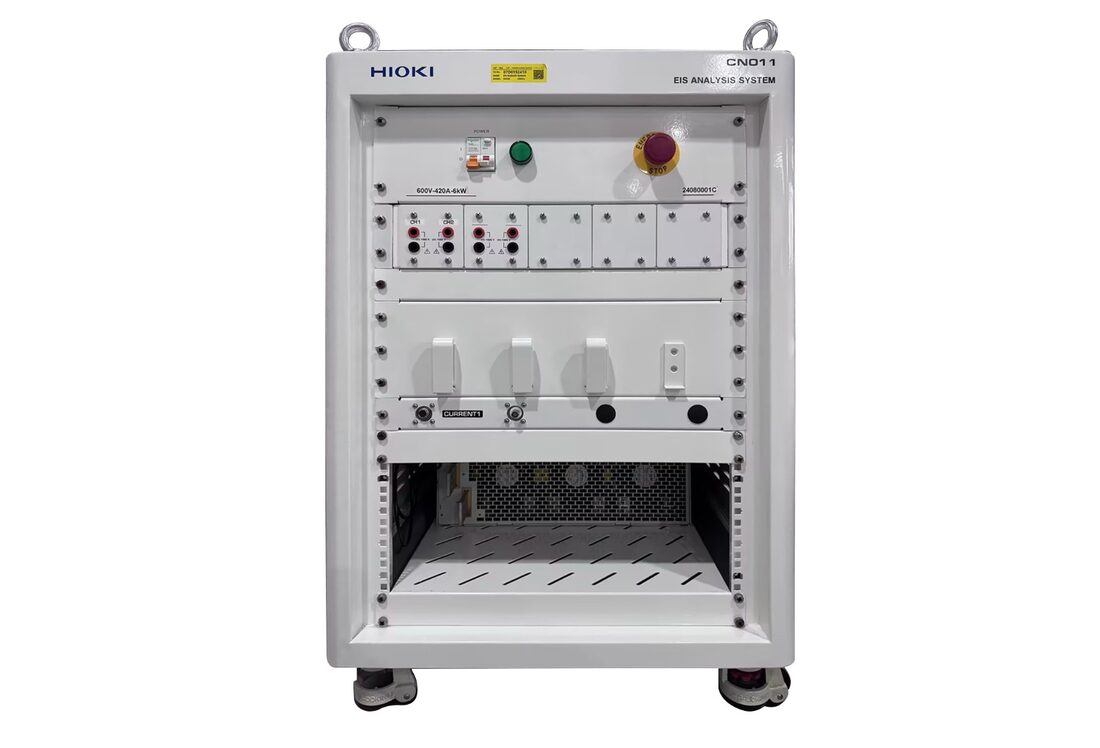

CN011基于燃料电池电堆、电解槽、锂电池包液流电池等的动态阻抗测试需求设计开发，提供准确可信的交流内阻数
据及奈奎斯特曲线。
①高精度可溯源
可稳定测量0.1mΩ的单电芯。可提供国标可溯源测量值（出厂指定选件）。
②多通道测试
可拓展多通道方案，可以覆盖多节电芯的同步扫频测试需求，便于掌握处于不同位置的电芯的阻抗情况。
③扫频范围广
CN011系统的信号采集单元由一台设备完成同步测试。可满足0.01Hz~20kHz的扫频范围。
④信号抗噪技术强
通过HIOKI独有的信号处理技术抑制干扰信号，极大地提高了CN011系统的静态测试精度。
⑤测量范围宽广
CN011系统的模块通道间绝缘且满足最大1000V的测试。凭借独有技术，实现对兆瓦级电解槽的测量。
⑥数据解析回路拟合
在保证CN011系统测量精度的的同时，可对测量所得数据进行分析统计，配套等效回路拟合软件可对燃料电池的等效回路进行拟合。

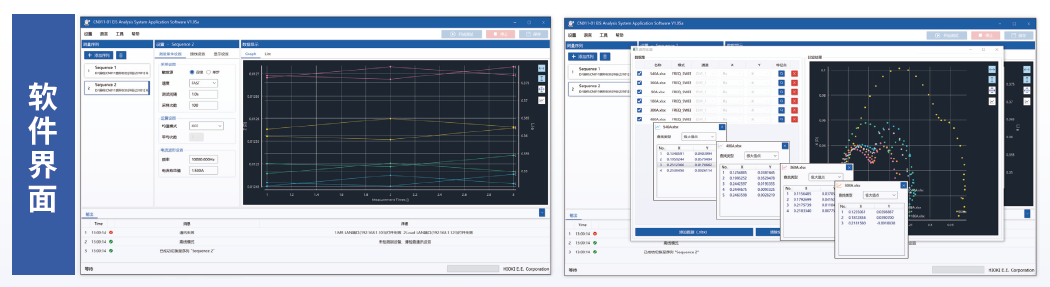

软件功能
提供多种测试模式（频率扫描模式，实时间隔模式，AC电流扫描模式）
· 可自由创建测试序列，实现不同条件设置的快速切换
· 提供实时监视，实时绘图功能
· 测试结果可生成标准模板的xls文件
· 多次测量时间
· 内阻等效回路分析，DRT弛豫时间分布分析功能

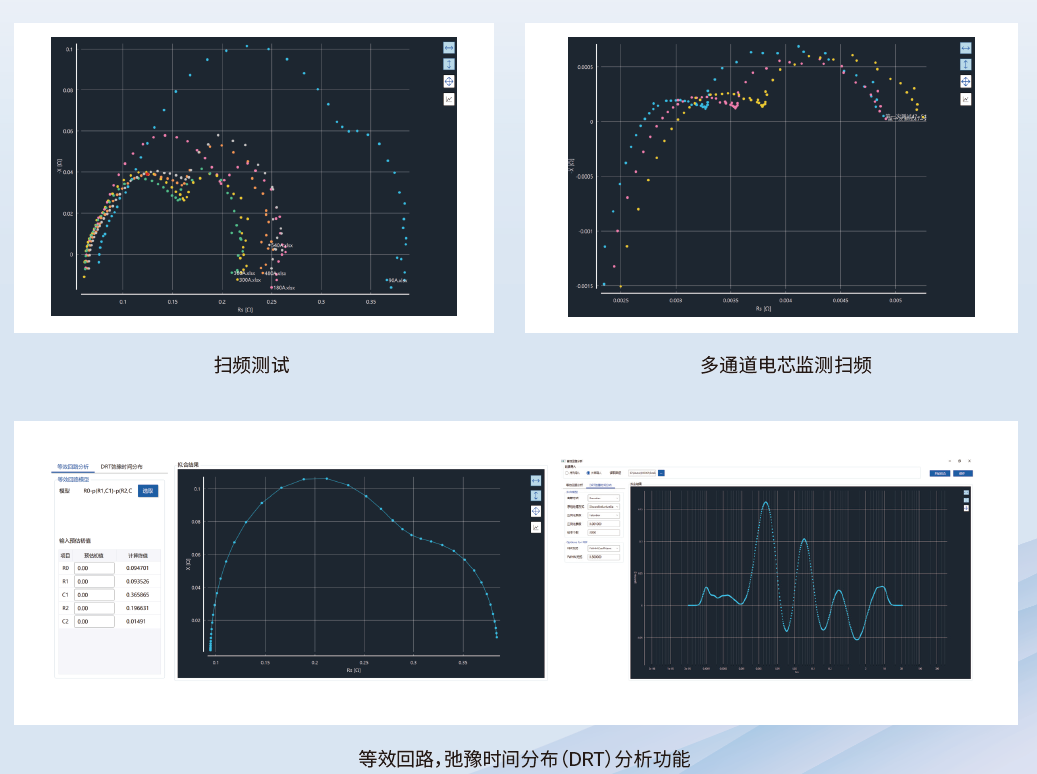

实测数据
扫频测试
多通道电芯监测扫频
等效回路，弛豫时间分布（DRT）分析功能

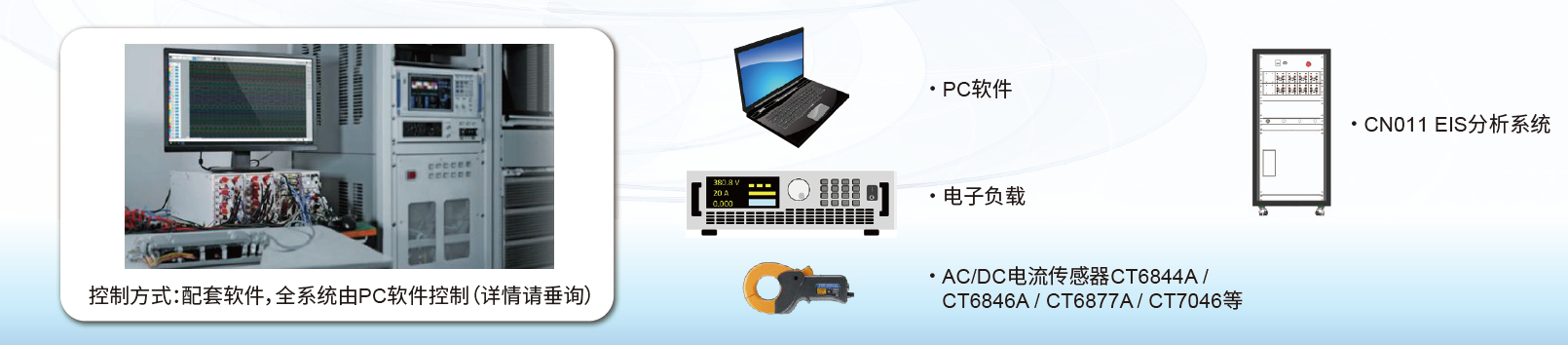

测试系统架构
控制方式：配套软件，全系统由PC软件控制（详情请垂询）
选件/附件
AC/DC电流探头 CT6846A
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
查看详情
AC/DC电流传感器CT6877A
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
查看详情
AC柔性电流钳 CT7040
带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直
查看详情
AC/DC 电流探头 CT6844A
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
查看详情
