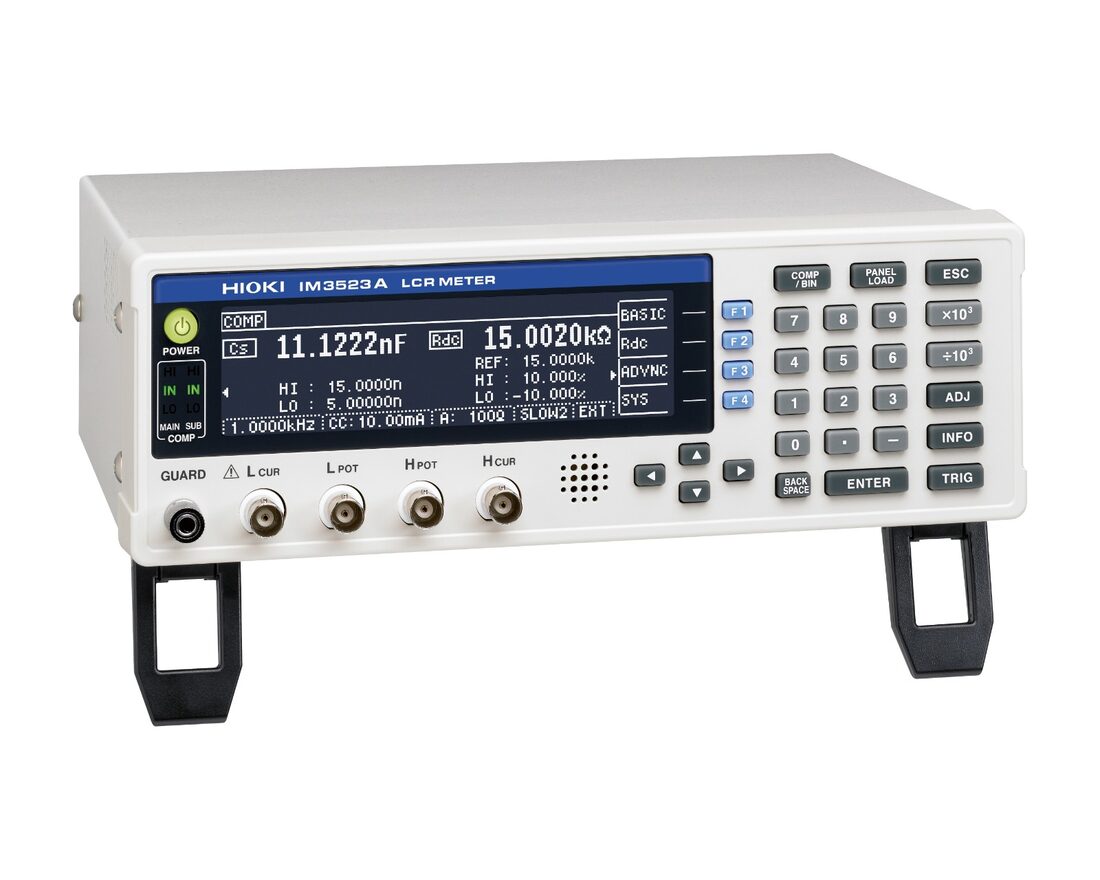

产品概述
40 Hz〜200 kHz 测量时间 : 2 ms

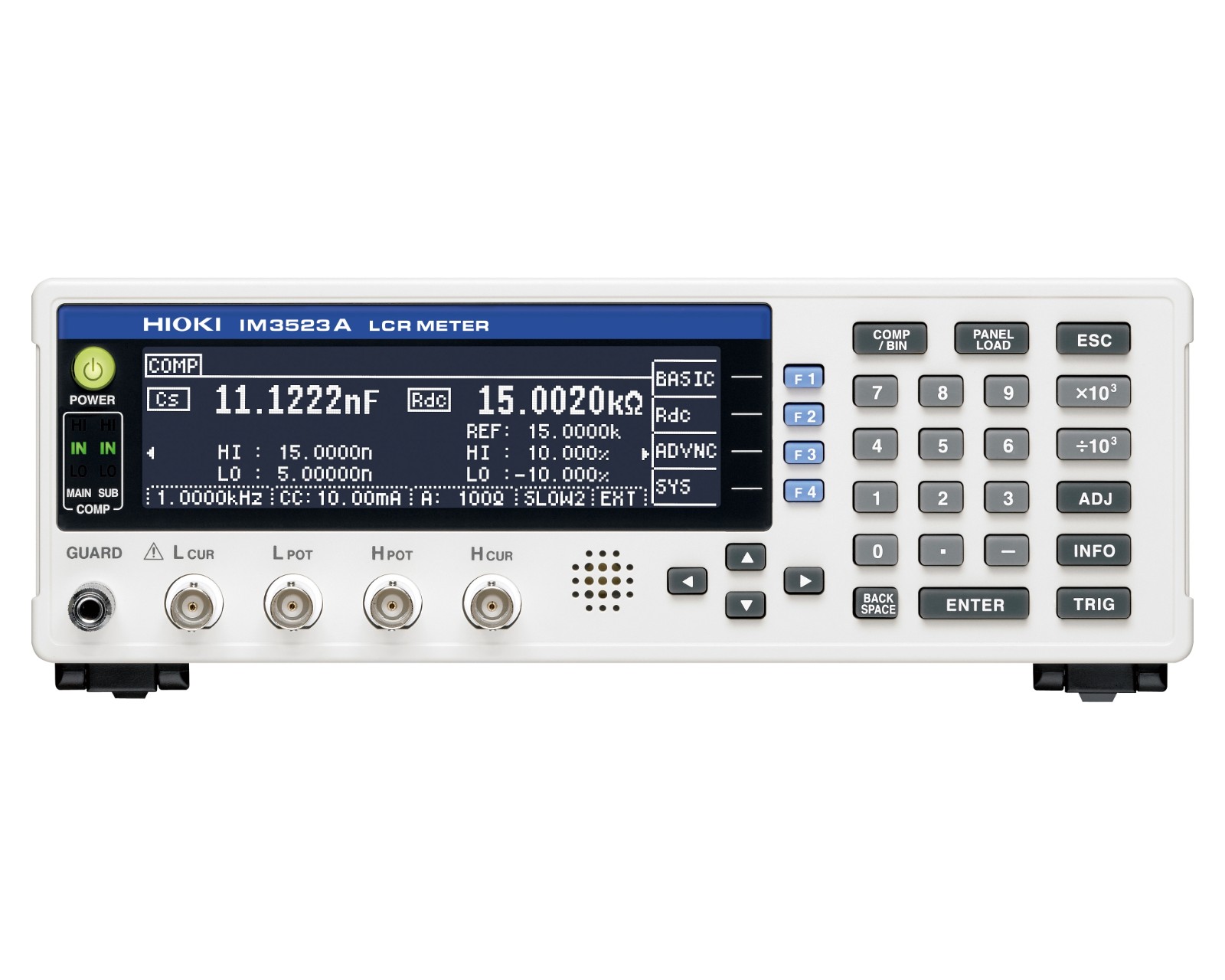

LCR测试仪IM3523A测量方法：连续测量不同条件
在电容的测量条件中希望以120Hz测量C-D。希望以100kHz测量ESR。此时用一台设备就能高速连续完成不同条件下的测量。
LCR测试仪IM3523A测量方法：具备面板读取功能，可让生产线的设置更改顺利进行
若要使用一台LCR测试仪对应多种产品的生产，就需要高效地进行设置更改。
IM3523A的面板保存功能可保存多达60个测量条件，以及128个诸如开路/短路补偿、电缆长度补偿等数值。通过面板读取功能，可读取已保存的测量条件。除手动读取外，还能通过外部控制端子控制面板编号的读取，从而缩短检测线自动化构建的时间。

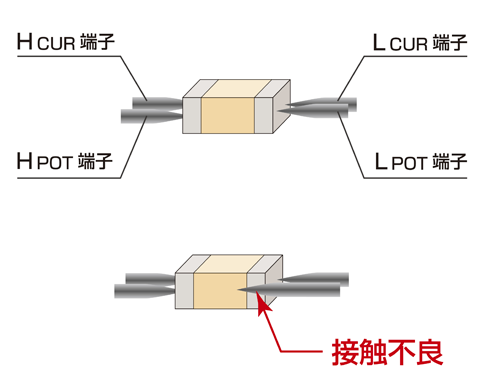

可靠的产线检查：接触检查功能
在进行四端子测量时，可检测样品间的接触不良情况。
通过测量LPOT - LCUR间以及HPOT - HCUR间的接触电阻，若电阻值超过设定的阈值，将显示错误信息。
应用程序
请下载示例应用程序和参阅通讯命令的使用说明
LCR测试仪应用程序请点击
精度计算软件
仅需输入数值即可轻松计算精度。
LCR测试仪精度计算软件请点击
技术规格
基本参数（精度保证期1年）
| 测量模式 | LCR模式：单一条件测量 连续测量模式：通过已保存的条件进行连续测量 |
|---|---|
| 测量参数 | Z, Y, θ, X, G, B, Q, Rdc (DC电阻), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ) |
| 测量量程 | 100mΩ～100MΩ,10档量程(所有参数根据Z定义) |
| 可显示量程 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [单位]〜9.99999G [单位]) Z和Y为绝对值显示 θ: ± (0.000°〜180.000°), D: ± (0.00000〜9.99999) Q: ± (0.00〜99999.9), Δ%: ± (0.0000%〜999.999%) |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° |
| 测量频率 | 40Hz ～200kHz （设置分辨率：5 位分辨率） |
| 测量信号等级 | V模式，CV模式: 5mV～5Vrms,1mVrms步进 CC模式: 10μA～50mArms,10μArms步进 |
| 输出阻抗 | 常规模式：100Ω |
| 显示 | 单色LCD |
| 测量时间 | 2ms(1kHz,FAST,代表值) |
| 功能 | 比较器，分类测量(BIN功能)，面板锁定/保存、存储功能 |

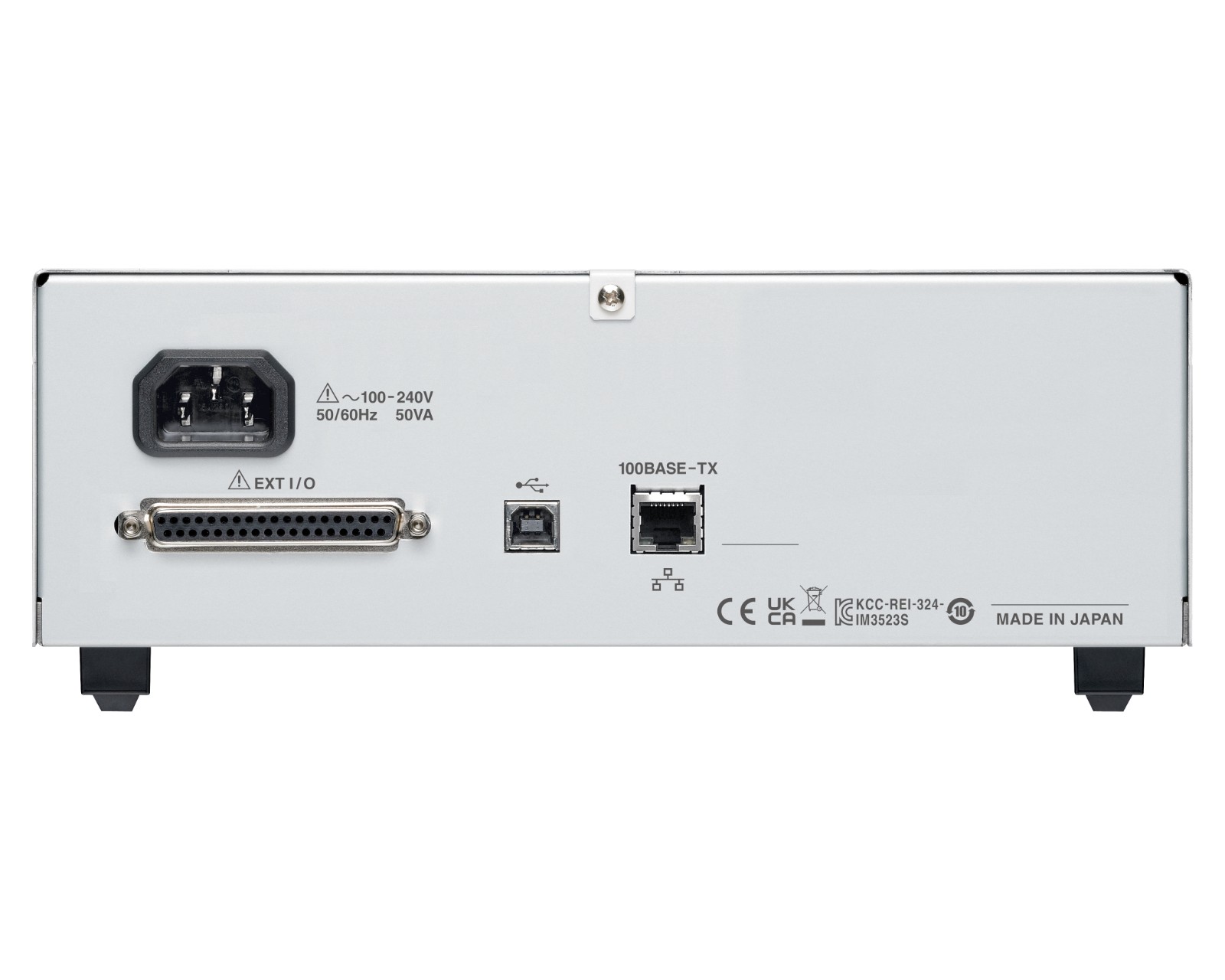

| 接口 | EXT I/O(处理器)，USB通讯，LAN |
| 电源 | AC 100〜240 V, 50/60 Hz, 50 VA max |
| 尺寸及重量 | 260W × 88H × 203D mm, 2.1 kg |
| 附件 | 电源线×1，启动指南×1，使用注意事项×1，LCR应用程序光盘×1 |
选件/附件

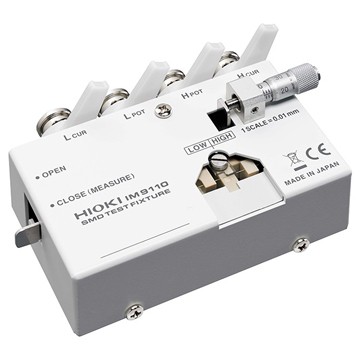

SMD测试治具IM9110
直接连接，2端子，DC〜1MHz，可测样品尺寸：0201（JIS）
查看详情

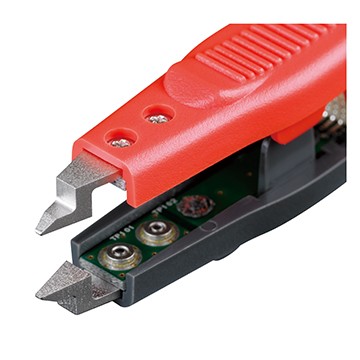

前端探针IM9902
用于更换L2001的前端的小型尺寸
查看详情

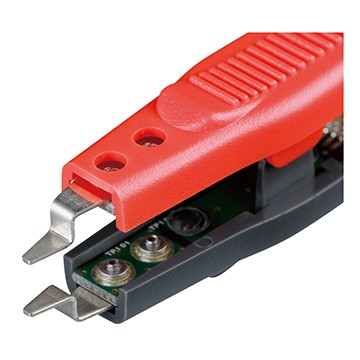

前端探针IM9901
用于更换L2001的前端的通用尺寸，L2001标配
查看详情

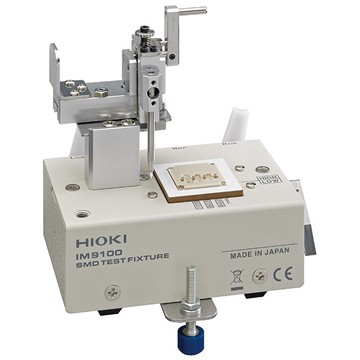

SMD测试治具IM9100
直接连接型，底部有电极SMD用，DC～8MHz，可测量样品尺寸：0402～1005（JIS
查看详情
镊形探头L2001
线长73cm，DC～8MHz，50Ω，前端电极间隔：0.3～6mm
查看详情

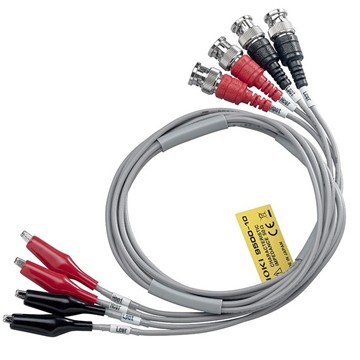

4端子探头 9500-10
线长1m，DC~200kHz，50Ω，可测导体直径φ0.3mm~2mm
查看详情

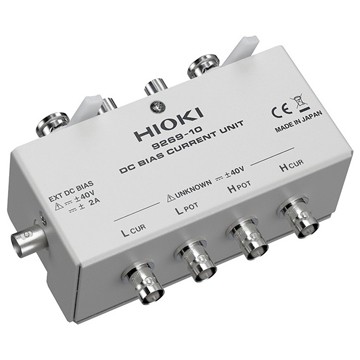

DC偏置电流单元 9269-10
直接连接型，40Hz~2MHz，最大外加电流DC 2A(最大外加电压DC±40V)
查看详情

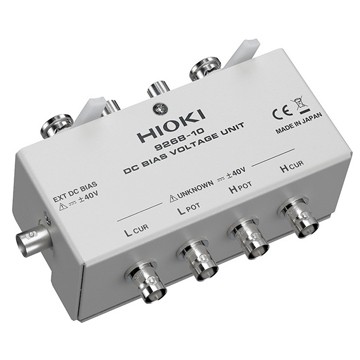

DC偏置电压单元 9268-10
直接连接型，40Hz~8MHz，最大外加电压DC±40V
查看详情

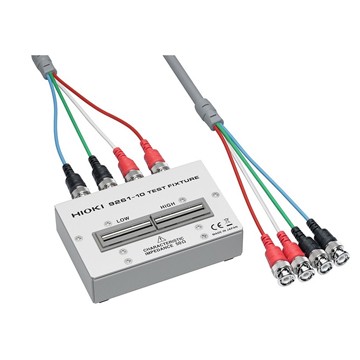

测试治具9261-10
线长1m，DC~5MHz，特性阻抗50Ω，可测端口直径：0.3~1.5mm
查看详情

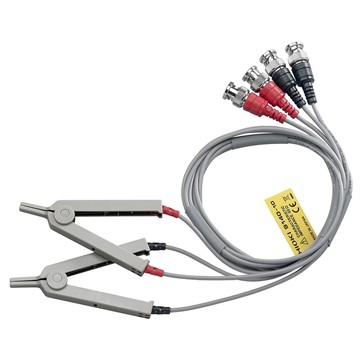

4端子开尔文夹9140-10
DC~200kH，50 Ω，1 m长
查看详情

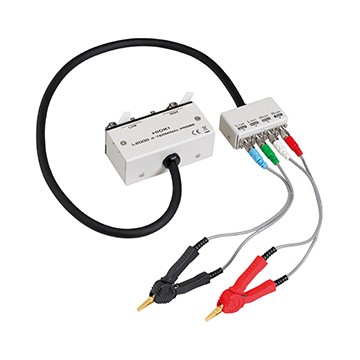

4端子探头L2000
DC~8MHz，1m长
查看详情
SMD测试治具9699
用于底部有电极的SMD DC~120MHz，测试样品 尺寸：宽1.0~4.0mm，高1.5
查看详情
SMD测试治具9677
用于侧面有电极的SMD DC~120MHz，测试样品 尺寸：3.5mm±0.5mm
查看详情
SMD测试治具9263
直接连接型, DC～5 MHz 测试尺寸: 1mm～10.0mm
查看详情
测试治具9262
DC～8 MHz, 直接连接型
查看详情
