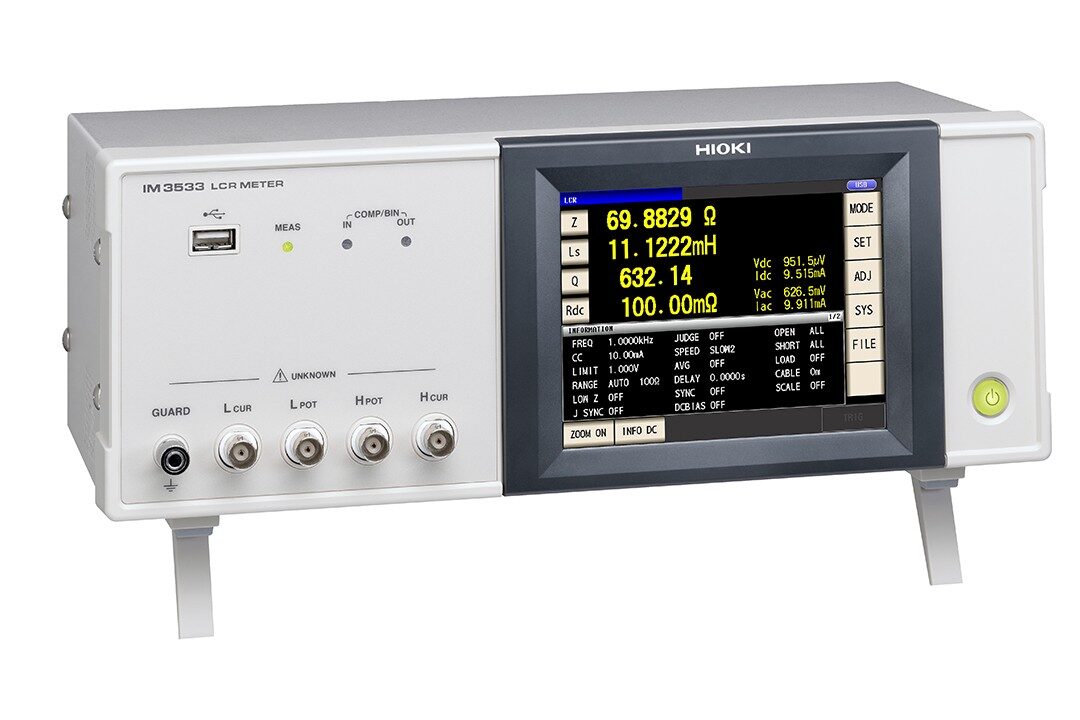

LCR测试仪IM3533

Name: LCR测试仪IM3533
Brand: HIOKI 日置
SKU: IM3533
Availability: InStock

型号：IM3533

分类 HIOKI 日置 / 电子测量仪表应用场景 HIOKI 日置

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

测量频率1mHz〜200kHz的LCR测试仪

电容的测量条件下，希望120Hz时进行C-D测量。希望100kHz时进行ESR测量。这时，可以用1台仪器高速的连续测量不同条件。

在变压器、线圈测量中，可以运算并显示初级和次级的L测量、线圈匝数比。彻底消除之前需要手动计算的麻烦。

在变压器的测量中同相串联后进行L测量，接着反相串联后进行L测量的同时可以运算并显示互感。彻底消除之前需要手动计算的麻烦。

IM3533-01能够根据指定的频率范围和频率列表，改变最大801点的频率后自动进行测量。测量结果能够通过U盘或者接口保存至PC中，使用附件中的LCR应用软件还能显示频率特性列表和图表。

仅需输入数值即可轻松计算精度。
LCR测试仪精度计算软件请点击

	IM3533	IM3533-01
测量模式	LCR，变压器测试(N,M,△L)，连续测试(LCR模式)	LCR，变压器测试(N,M,△L)，分析仪(扫描测试)，连续测试(LCR/分析模式)
测量参数	Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T
测量量程	100mΩ～100MΩ,10个量程(所有参数根据Z定义)
可显示量程	Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [单位] ～9.999999G [单位]) 只有 Z和Y显示真有效值 θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%)
基本精度	Z : ±0.05%rdg. θ: ±0.03°
测量频率	1mHz ～200kHz (1mHz ～10Hz步进)
测量信号电平	[输出阻抗] V模式，CV模式：5mV～5Vrms,1mVrms CC模式：10μA～50mArms,10μArms [低阻抗高精度模式] V模式，CV模式：5mV～2.5Vrms,1mVrms CC模式：10μA～100mArms,10μArms
输出阻抗	正常模式：100Ω,低阻抗高精度模式：25Ω
显示	5.7英寸触摸屏，彩色TFT，显示可设置ON/OFF
测量时间	2ms(1kHz,FAST,显示OFF，代表值)
功能	DC偏压测量、直流电阻温度补偿（标准温度换算显示）,比较器、BIN测量（分类功能）,面板读取/保存、存储功能

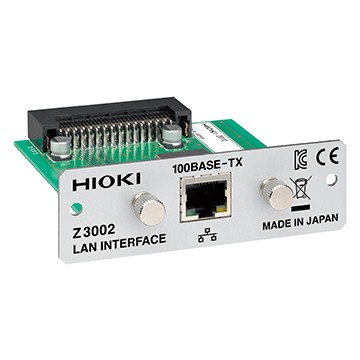

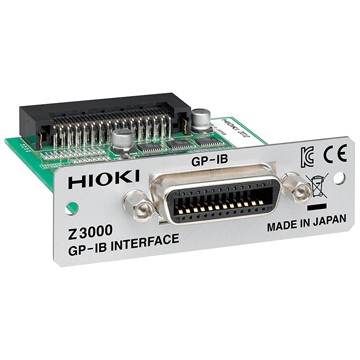

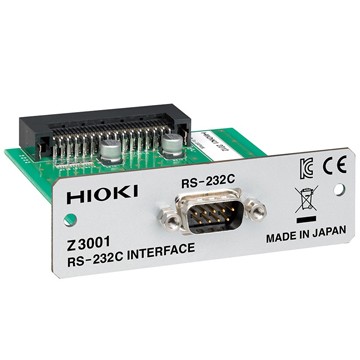

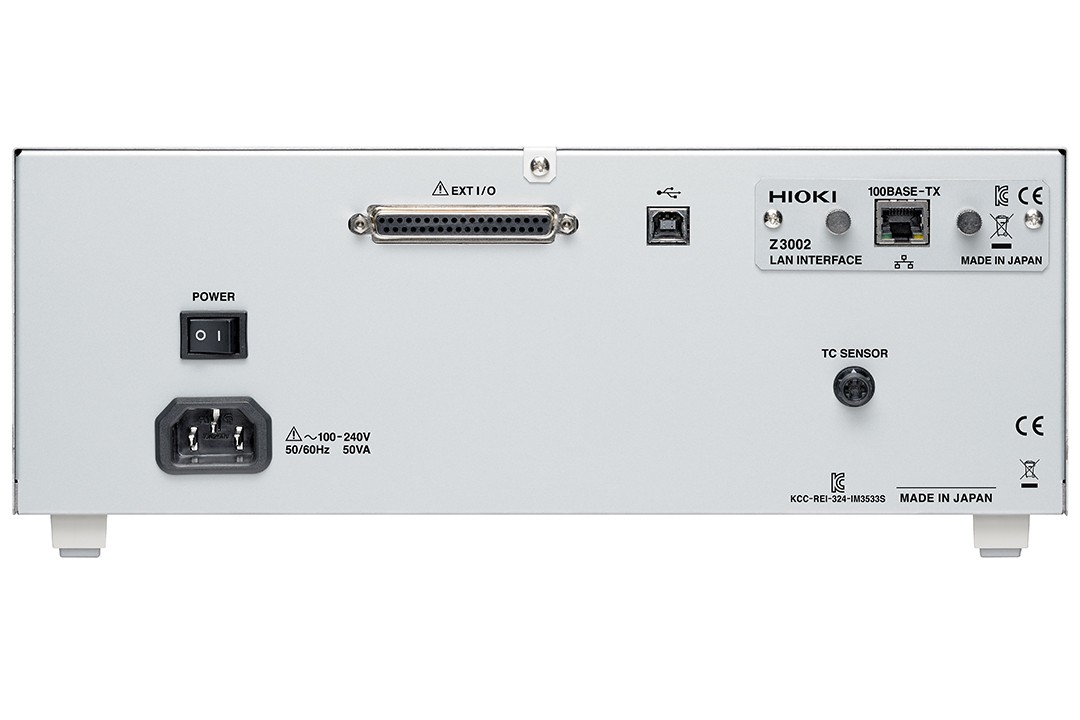

接口	EXT I/O(处理器)，USB通信(高速)，USB存储选件：RS-232C,GP-IB,LAN任选一
电源	100～240V AC，50/60Hz，最大50VA
尺寸及重量	330mm W×119mm H×168mm D, 3.1kg
附件	电源线×1，使用说明书×1

🔒
