规格参数
产品概述
1台仪器实现不同测量条件下的高速检查

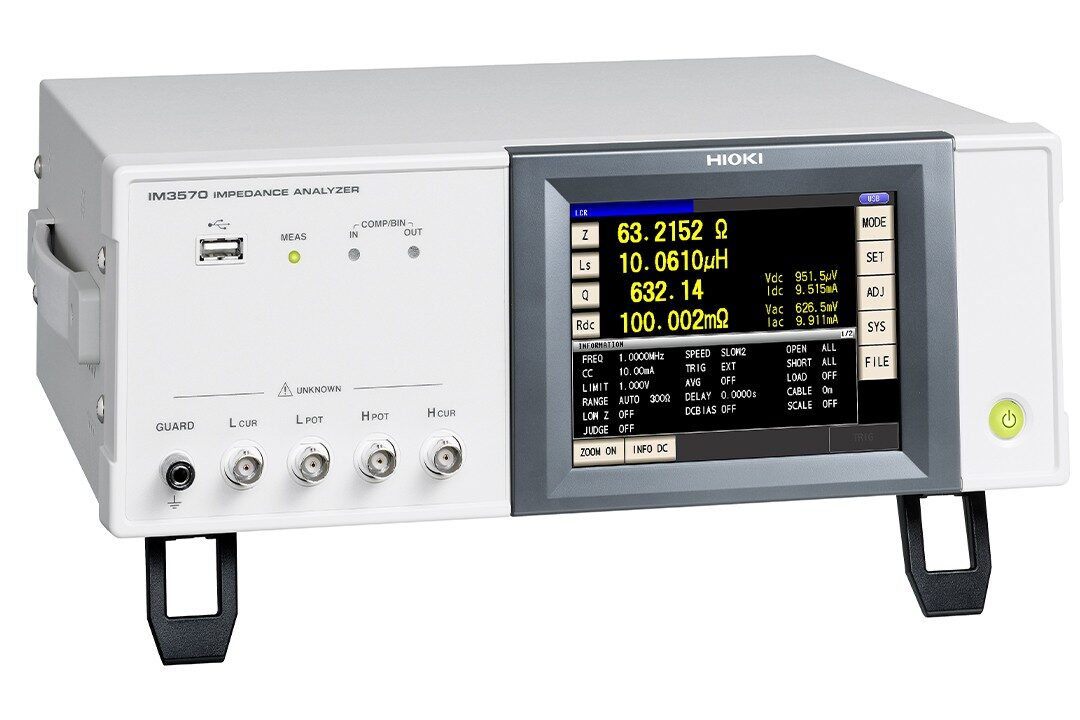

阻抗分析仪IM3570测量方式：压电元件的共振特性的测量
LCR测试仪和阻抗分析仪合二为一的IM3570通过扫频测量和峰值比较器功能对共振状态进行合格判定，并在LCR模式想能通过1kHz或120Hz的LCR测量进行检查。扫频测量和LCR测量一台仪器全部实现。
产品介绍视频

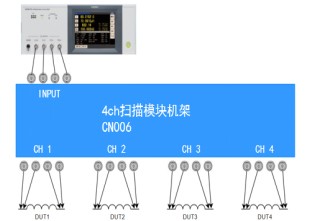

2MHz阻抗的4ch测量方案
详细内容
精度计算软件
仅需输入数值即可轻松计算精度。
软件请点击。

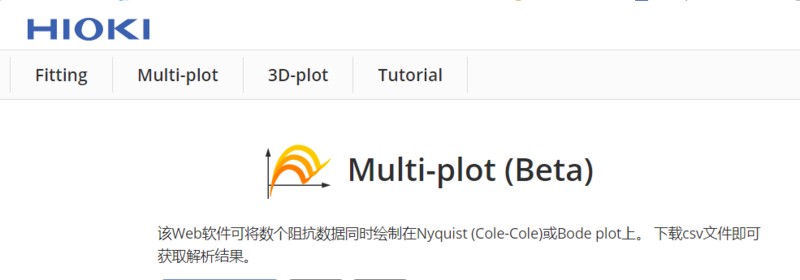

Multi-plot
该软件能利用既定模型解析电池阻抗数据的等效回路。擅长解析Li-lon电池，特别是数十mΩ的阻抗数据。该Web软件可将数个阻抗数据同时绘制在Nyquist (Cole-Cole)或Bode plot上。
下载csv文件即可获取解析结果。
软件请点击
技术规格
基本参数

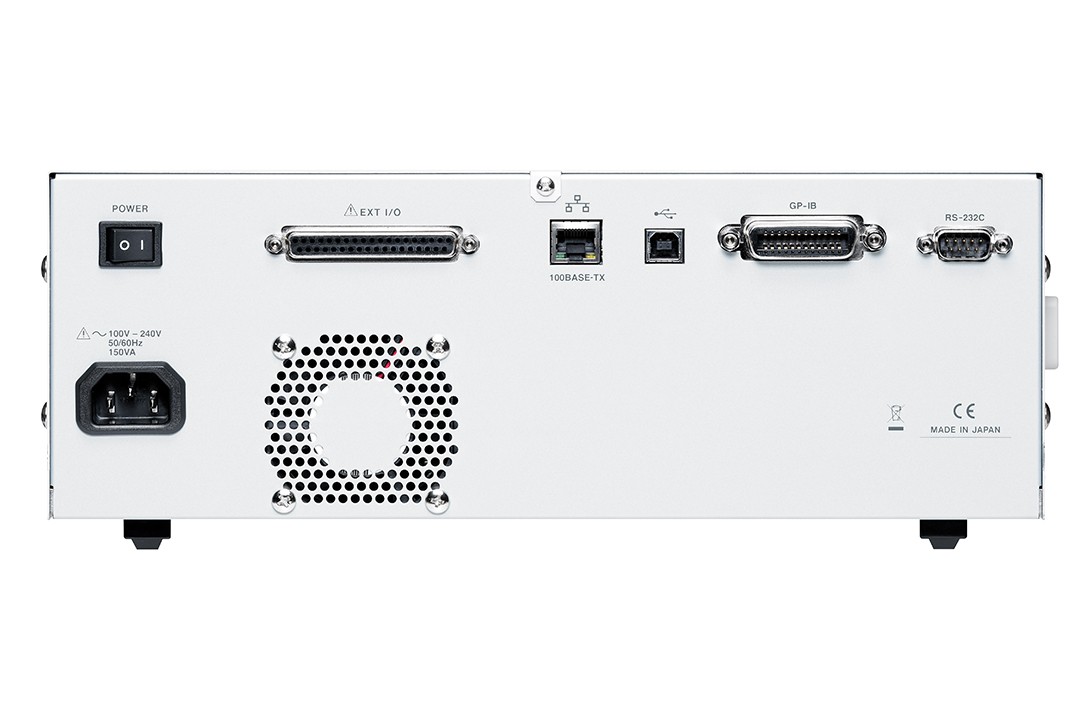

| 测量模式 | LCR（LCR测量），分析仪（扫描测量），连续测量 |
|---|---|
| 测量参数 | Z、Y、θ、Rs（ESR）、Rp、Rdc（直流电阻）、X、G、B、Cs、Cp、Ls、Lp、D（tanδ）、Q |
| 测量量程 | 100mΩ~100MΩ，12档量程（所有参数由Z确定） |
| 显示范围 | Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±（0.000000[单位]~9.999999G[单位]，仅Z和Y显示绝对值 θ：±（0.000°~999.999°），D：±（0.000000~9.999999） Q：±（0.00~99999.99），△%：±（0.0000%~999.9999%） |
| 基本精度 | Z：±0.08%rdg. θ：±0.05° |
| 测量频率 | 4Hz~5MHz（10mHz~100Hz步进） |
| 测量信号电平 | V模式，CV模式（普通模式） 50mV~1Vrms，1mVrms步进（1MHz以下） 10mV~1Vrms，1mVrms步进（1.0001MHz以上） CC模式（普通模式） 10μA~50mA rms，10μA rms步进（1MHz以下） 10μA~10mA rms，10μA rms步进（1.0001MHz以上） |
| 输出阻抗 | 普通模式：100Ω，低阻抗高精度模式：10Ω |
| 显示 | 彩色TFT5.7英寸，可设置显示ON/OFF |
| 测量时间 | 0.5ms（100kHz，FAST，显示OFF，代表值） |
| 测量速度 | FAST/MED/SLOW/SLOW2 |
| 其他功能 | DC偏压测量，比较功能，面板读取和保存，存储功能 |
| 接口 | EXT I/O，RS-232C，GP-IB，USB通讯，U盘，LAN |
| 电源 | AC90~264V，50/60Hz，最大150VA |
| 打印 | 拷贝测量值或屏幕显示的要点（需用9442，9593-01和9446） |
| 接口 | GP-IB，RS-232C，EXT.I/O(所有标准) |
| 电源 | AC90~264V，50/60Hz，最大150VA |
| 体积和重量 | 330W×119H×307Dmm，5.8kg |
| 附件 | 电源线×1，使用说明书×1 |
选件/附件

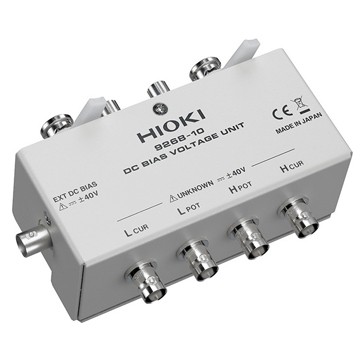

DC偏置电压单元 9268-10
直接连接型，40Hz~8MHz，最大外加电压DC±40V
查看详情

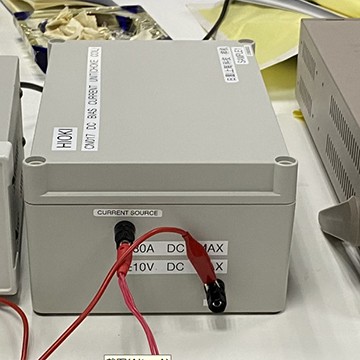

电流BIAS 30A CN017
LCR用电流偏置单元的外挂电感，最大30A，需另配电源和9269-10
查看详情

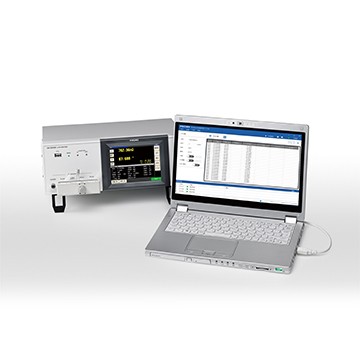

LCR 应用软件 CN030
测量数据即时绘图！
查看详情

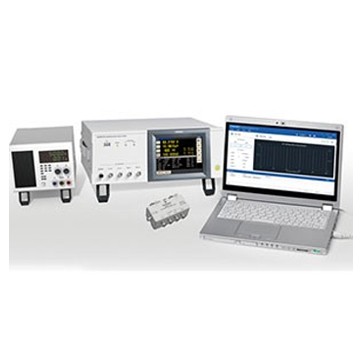

电压偏置测试系统CN010
半导体器件的直流偏置特性研究，适用于SiC、GaN、MLCC的偏压测试
查看详情

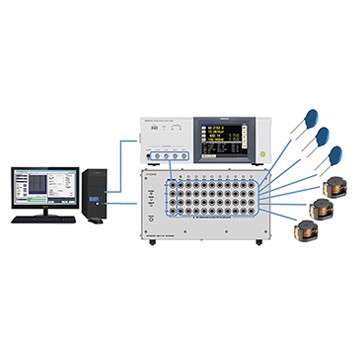

多路扫描测试软件CN040
多通道测试
查看详情

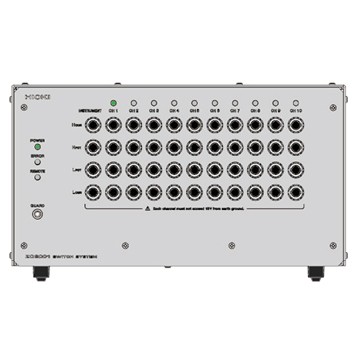

多路转换器ZC3001
高速多通道切换！
查看详情- 多路转换器ZC3001
高速多通道切换！
查看详情

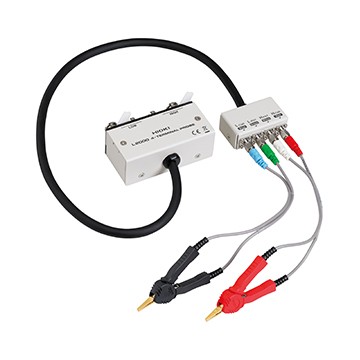

4端子探头L2000
DC~8MHz，1m长
查看详情

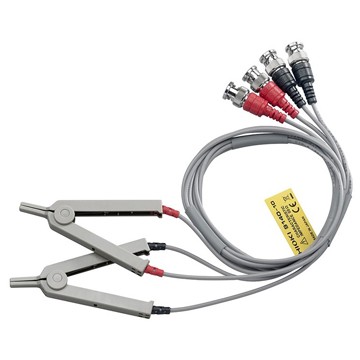

4端子开尔文夹9140-10
DC~200kH，50 Ω，1 m长
查看详情

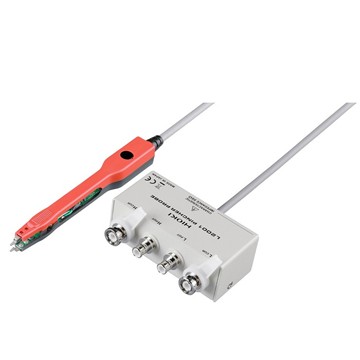

镊形探头L2001
线长73cm，DC～8MHz，50Ω，前端电极间隔：0.3～6mm
查看详情

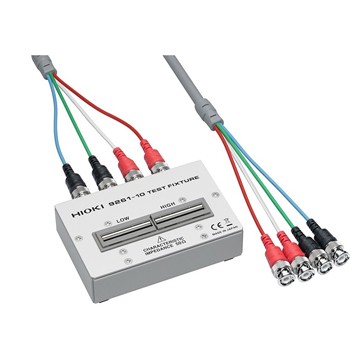

测试治具9261-10
线长1m，DC~5MHz，特性阻抗50Ω，可测端口直径：0.3~1.5mm
查看详情

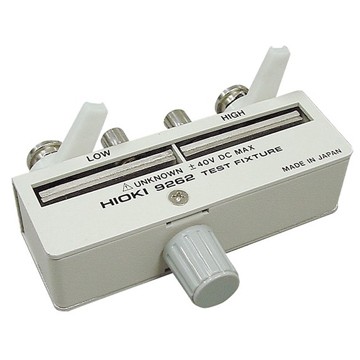

测试治具9262
DC～8 MHz, 直接连接型
查看详情

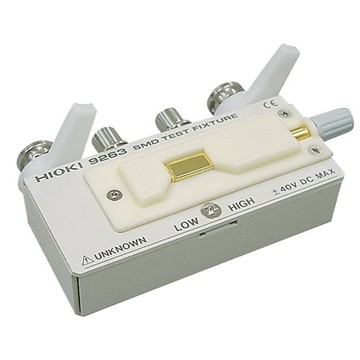

SMD测试治具9263
直接连接型, DC～5 MHz 测试尺寸: 1mm～10.0mm
查看详情- DC偏置电压单元 9268-10
直接连接型，40Hz~8MHz，最大外加电压DC±40V
查看详情

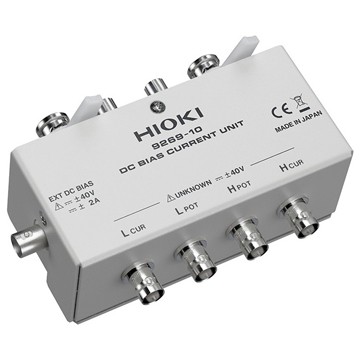

DC偏置电流单元 9269-10
直接连接型，40Hz~2MHz，最大外加电流DC 2A(最大外加电压DC±40V)
查看详情

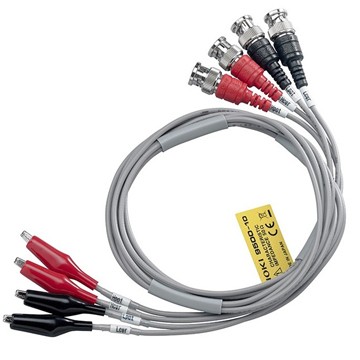

4端子探头 9500-10
线长1m，DC~200kHz，50Ω，可测导体直径φ0.3mm~2mm
查看详情
SMD测试治具9677
用于侧面有电极的SMD DC~120MHz，测试样品 尺寸：3.5mm±0.5mm
查看详情

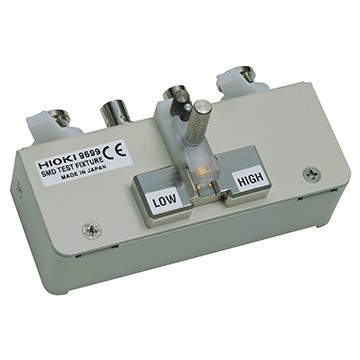

SMD测试治具9699
用于底部有电极的SMD DC~120MHz，测试样品 尺寸：宽1.0~4.0mm，高1.5
查看详情

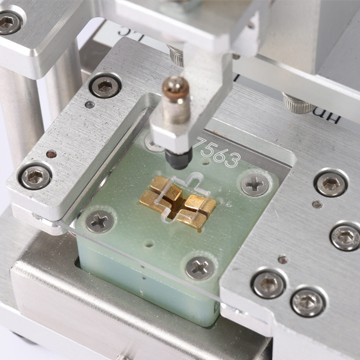

LCR底部电极测试治具 CN027
最大15㎜＊7.75㎜＊1.7㎜；最小3.81㎜＊3.1㎜＊0.3㎜
查看详情

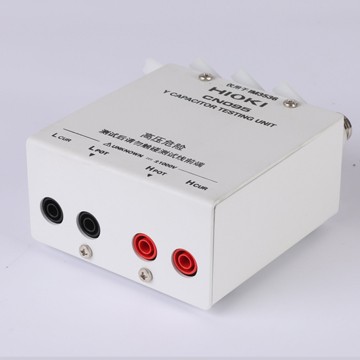

电池Y电容测试隔离模块 CN095
最高1000V耐压隔离，支持200 Hz ～ 30 kHz测试
查看详情

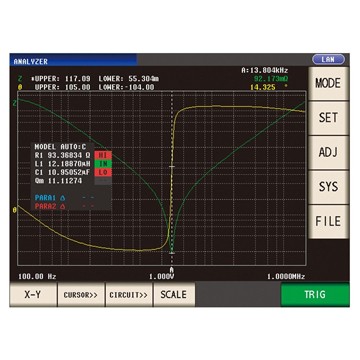

等效回路分析软件IM9000
回路分析功能/阻抗分析仪选件
查看详情
GP-IB连接线9151-02
2m长
查看详情

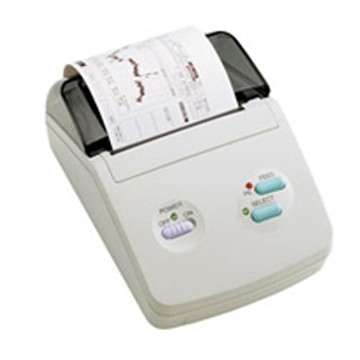

打印机9670
供电电源为AC适配器，9671或电池组9672， 无CE标志。
查看详情
