产品概述
用于测量电气化学零件和材料/电池/EDLC(电气双层电容)

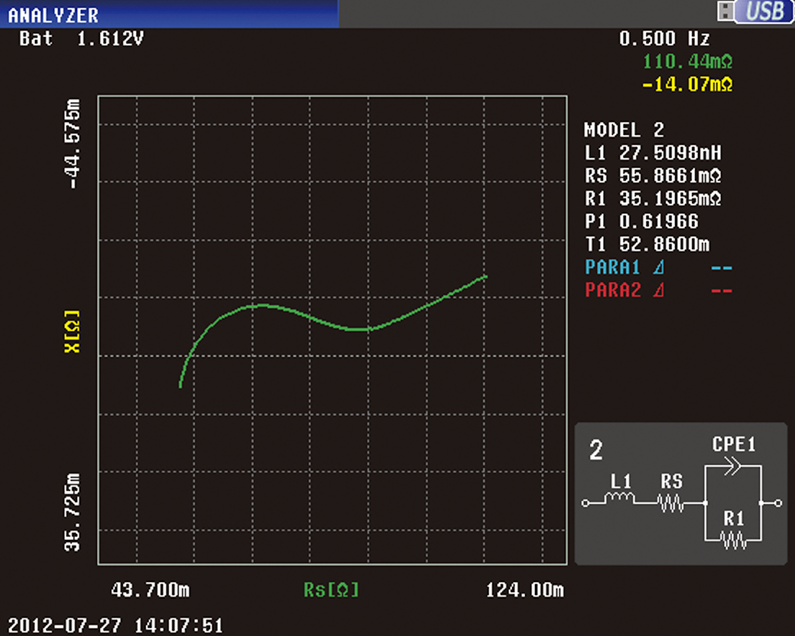

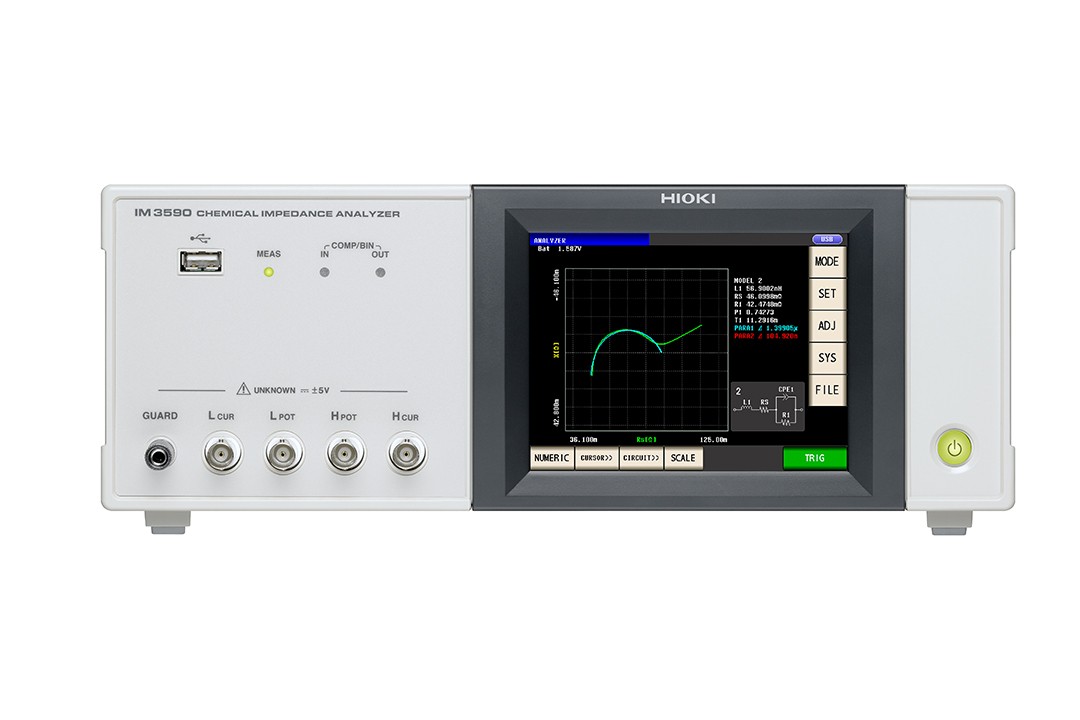

阻抗分析仪IM3590：对应Cole-Cole图，等效电路分析等阻抗测量
使用例：可以用于电气化学元件和材料、电池、双电层电容器的测量中的Cole-Cole图和等效电路分析。
使用例：适用于电池的电极/电解质界面中的电荷移动电阻或电解质内的物质移动过程等电池内部的现象分析
阻抗分析仪IM3590：具备用于电池的内部电阻测量的电池测量模式
自动测量电池电压，通过产生和电池电压相同的直流电压，可以测量电池无负载状态下的内部阻抗。
·可测范围：10 mΩ～10 Ω
·电池电压：5V以下
阻抗分析仪IM3590：把握电子元件、压电元件/共振元件的频率特性
通过扫描测量频率（最多801点），频率特性、Cole-Cole图显示，轻松把握特性。也能进行信号电平（电压/电流）和DC偏压扫描。
阻抗分析仪IM3590：通过时间间隔测量掌握随时间变化的行为
因为最多可进行801点的时间间隔测量，因袭能够显示随时间变化的图标，掌握根据温度等环境变化的特性。
精度计算软件
仅需输入数值即可轻松计算精度。
阻抗分析仪精度计算软件请点击

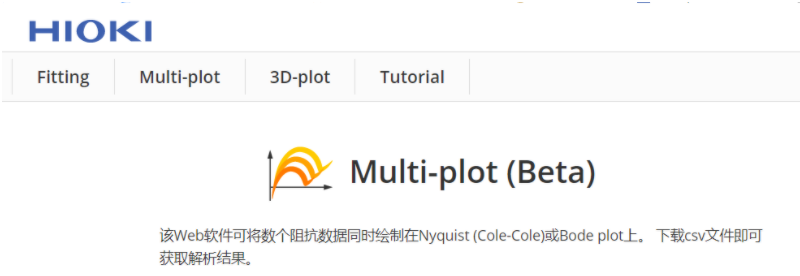

Multi-plot
该软件能利用既定模型解析电池阻抗数据的等效回路。擅长解析Li-lon电池，特别是数十mΩ的阻抗数据。该Web软件可将数个阻抗数据同时绘制在Nyquist (Cole-Cole)或Bode plot上。 下载csv文件即可获取解析结果。
软件详细介绍网页请点击这里
技术规格
基本参数
| 测量模式 | LCR模式，连续测量（LCR/分析），分析模式（频率或电平扫描，温度特性，等效回路分析） |
|---|---|
| 测量参数 | Z, Y, θ, Rs (ESR), Rp, Rdc (直流电阻), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (导电率), ε (介电常数) |
| 测量量程 | 100mΩ～100MΩ, 10档量程 (所有参数均由Z规定) |
| 显示范围 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.000000 [単位]～9.999999G [单位]) 仅Z和Y为绝对值显示 θ: ± (0.000°～999.999°), D: ± (0.000000～9.999999) Q: ± (0.00～99999.99), Δ%: ± (0.0000%～999.9999%) T: -10.0℃～99.9℃ |
| 基本精度 | Z: ±0.05% rdg. θ: ±0.03° |
| 测量频率 | 1 mHz～200 kHz (1 mHz～10 Hz步进) |
| 测量信号电平 | 普通模式： V模式，CV模式：5 mV～5 V rms，1 mV rms步进 CC模式：10 μA～50 mA rms，10 μA rms步进 低阻抗高精度模式： V模式，CV模式：5 mV～2.5 V rms, 1 mV rms步进 CC模式：10 μA～100 mA rms, 10 μA rms步进 |
| 输出电阻 | 普通模式：100 Ω，低电阻高精度模式：25 Ω |
| 显示 | 彩色TFT5.7英寸，可设置显示ON/OFF |
| 测量时间 | 2ms（1kHz，FAST，显示屏OFF，代表值） |
| 功能 | DC偏压测量，直流电阻温度补偿（标准温度换算显示），温度测量，电池测量（自动DC偏压外加方法），BIN测量（分类功能），面板读取·保存，存储功能 |
| 接口 | EXT I/O（处理器），USB通讯，USB存储 选件：可安装RS-232C/GP-IB/LAN其中之一 |
| 电源 | AC 100～240 V, 50/60 Hz, 50 VA max |
| 体积及重量 | 330W × 119H × 168D mm, 3.1 kg |
| 附件 | 电源线×1，使用说明书×1 |
选件/附件
DC偏置电压单元 9268-10
直接连接型，40Hz~8MHz，最大外加电压DC±40V
查看详情
电流BIAS 30A CN017
LCR用电流偏置单元的外挂电感，最大30A，需另配电源和9269-10
查看详情
LCR 应用软件 CN030
测量数据即时绘图！
查看详情
多路扫描测试软件 CN015
测量电池电芯的开路电压（OCV）、内部电阻（AC-IR）， 测量结果同时自动匹配条形码。
查看详情
电池测试软件 CN021
测量电池电芯的开路电压(OCV)、内部电阻(AC-IR)，可通过扫码联动触发测试。
查看详情
扫描模块机架SW1001
和测试仪组合使用可进行多通道测量，最大66ch
查看详情
扫描模块机架SW1002
和测试仪组合使用可进行多通道测量，最大264ch
查看详情- 多路扫描测试软件 CN015
测量电池电芯的开路电压（OCV）、内部电阻（AC-IR）， 测量结果同时自动匹配条形码。
查看详情 - 电池测试软件 CN021
测量电池电芯的开路电压(OCV)、内部电阻(AC-IR)，可通过扫码联动触发测试。
查看详情
GP-IB连接线9151-02
2m长
查看详情
GP-IB接口Z3000
外部控制用
查看详情
RS-232接口Z3001
外部控制用
查看详情- GP-IB连接线9151-02
2m长
查看详情
温度探头 9478
Pt100，前端φ2 3mm，线长1m，防水结构
查看详情
4端子探头 9500-10
线长1m，DC~200kHz，50Ω，可测导体直径φ0.3mm~2mm
查看详情- DC偏置电压单元 9268-10
直接连接型，40Hz~8MHz，最大外加电压DC±40V
查看详情
DC偏置电流单元 9269-10
直接连接型，40Hz~2MHz，最大外加电流DC 2A(最大外加电压DC±40V)
查看详情
4端子开尔文夹9140-10
DC~200kH，50 Ω，1 m长
查看详情
测试治具9261-10
线长1m，DC~5MHz，特性阻抗50Ω，可测端口直径：0.3~1.5mm
查看详情
测试治具9262
DC～8 MHz, 直接连接型
查看详情
4端子探头L2000
DC~8MHz，1m长
查看详情
镊形探头L2001
线长73cm，DC～8MHz，50Ω，前端电极间隔：0.3～6mm
查看详情
SMD测试治具9263
直接连接型, DC～5 MHz 测试尺寸: 1mm～10.0mm
查看详情
SMD测试治具9677
用于侧面有电极的SMD DC~120MHz，测试样品 尺寸：3.5mm±0.5mm
查看详情
LCR底部电极测试治具 CN027
最大15㎜＊7.75㎜＊1.7㎜；最小3.81㎜＊3.1㎜＊0.3㎜
查看详情
