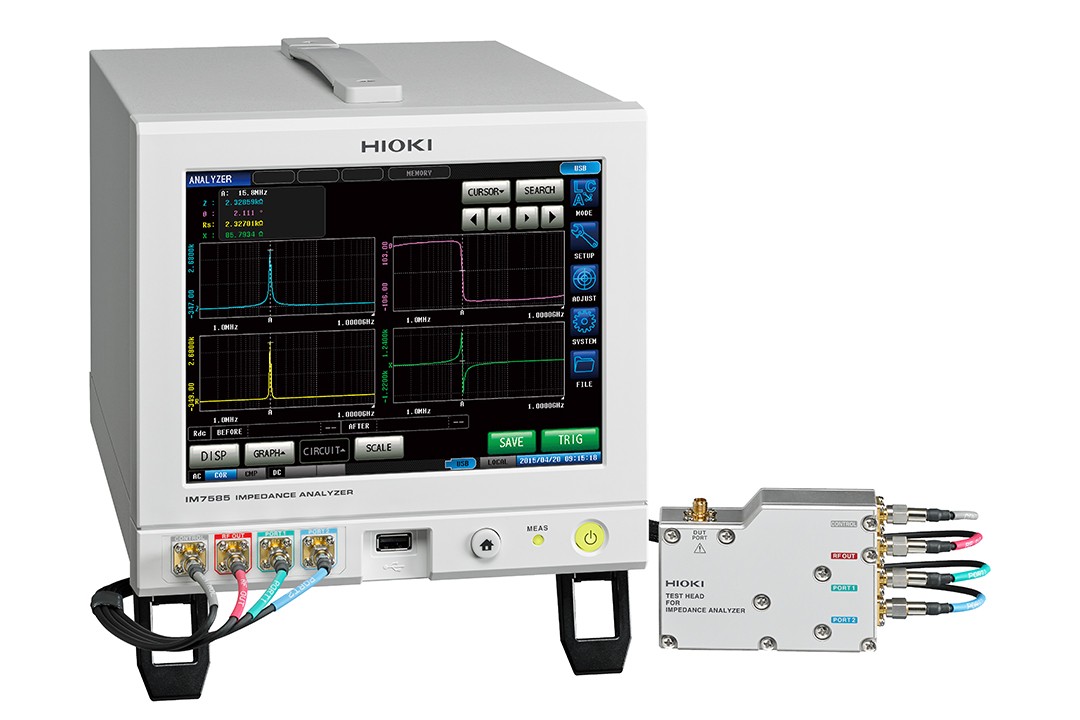

阻抗分析仪IM7585

Name: 阻抗分析仪IM7585
Brand: HIOKI 日置
SKU: IM7585
Availability: InStock

型号：IM7585

分类 HIOKI 日置 / 电子测量仪表应用场景 HIOKI 日置

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

高速、高稳定性测量，提高生产量！测量时间：最快0.5ms，测量值偏差0.07%

能够以测量结果为基础推测5种等效电路模式的常数。而且，可以通过模拟功能，使用推测结果或者任意的常数来显示频率特性的理想值。此外，使用比较器功能，还能够确定测量结果是否在判定区域内。

IM7580系列5种机型的测量频率覆盖了1MHz〜3GHz。

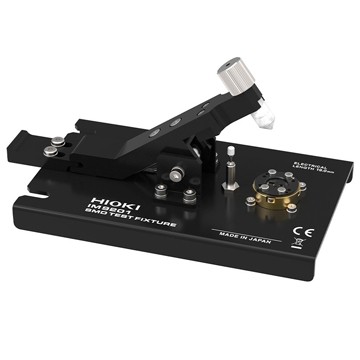

和用于6种尺寸SMD的测试治具IM9201组合使用，能够简单准确的测量样品。

分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “区域判定功能”是设置上限值和下限值的范围，并以IN/NG来显示判定结果。

分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “峰值判定功能”是以上限值、下限值、左限制、右限值来设置范围，并以IN/NG来显示测量的峰值是否在判定区域内。

分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “SPOT判定功能”是选择任意的扫描点和参数，最多进行16点的判定。

使用比较器功能，可以确定测量值是否进入了任意设置的判定区域内。适用于判定样品是否合格的功能。

使用接触检查功能，能够检查样品和测量端口的接触状态，并确认接触不良情况和连接状态。

测试头的连接线连接阻抗分析仪。
稍微弯曲扭力扳手的手柄后拧紧螺母（0.56 N・m）。
请注意不要拧过头。

仅需输入数值即可轻松计算精度。
阻抗分析仪精度计算软件请点击

测量模式	LCR（LCR测量），分析（扫频测量），连续测量
测量参数	Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
精度保证范围	100 mΩ~5 kΩ
显示范围	Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~999.999°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %)
基本精度	Z: ±0.65 % rdg. θ: ±0.38°
测量频率	1 MHz~1.3 GHz (设置分辨率100kHz)
测量信号电平	功率 (dbm)模式: -40.0 dBm~ +1.0 dBm 电压 (V)模式: 4 mV~502 mVrms 电流 ( I )模式: 0.09 mA~20.02 mArms
输出阻抗	50 Ω (10 MHz时)

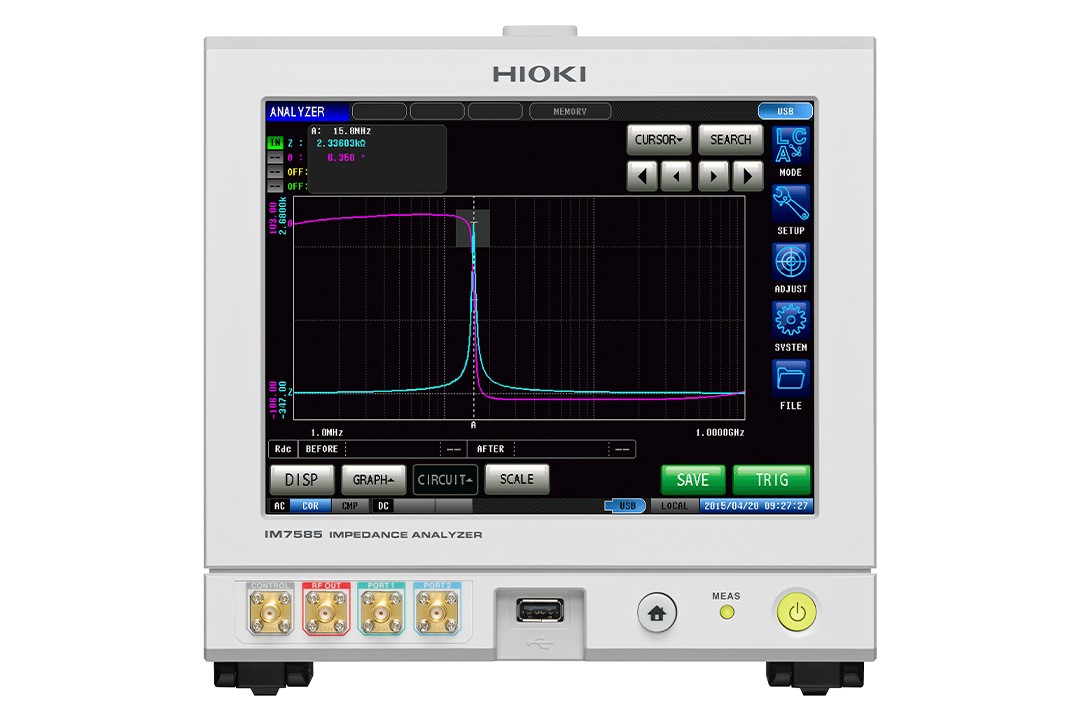

显示	彩色TFT8.4英寸、触屏
测量时间	最快0.5ms（FAST、模拟测量时间、代表值）
功能	接触检查、比较器、BIN判定（分类功能）、面板读取·保存、存储功能、等效电路分析、相关补偿

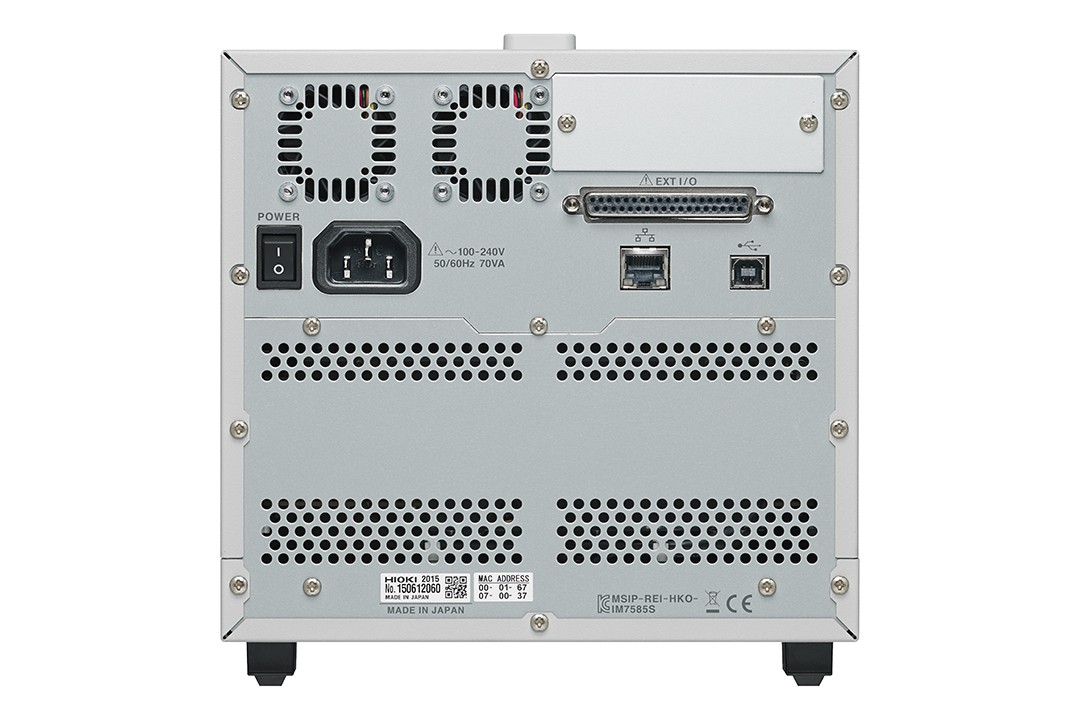

接口	EXT I/O (处理器), USB通讯, U盘, LAN RS-232C (选件), GP-IB (选件)
电源	AC 100~240 V, 50/60 Hz, 70 VA max
体积和重量	主机: 215W × 200H × 348D mm, 8.0 kg 测试头: 90W × 64H × 24D mm, 300 g
附件	电源线 ×1, 测试头 ×1, 连接线 ×1, 使用说明书 ×1

🔒
