规格参数
产品概述

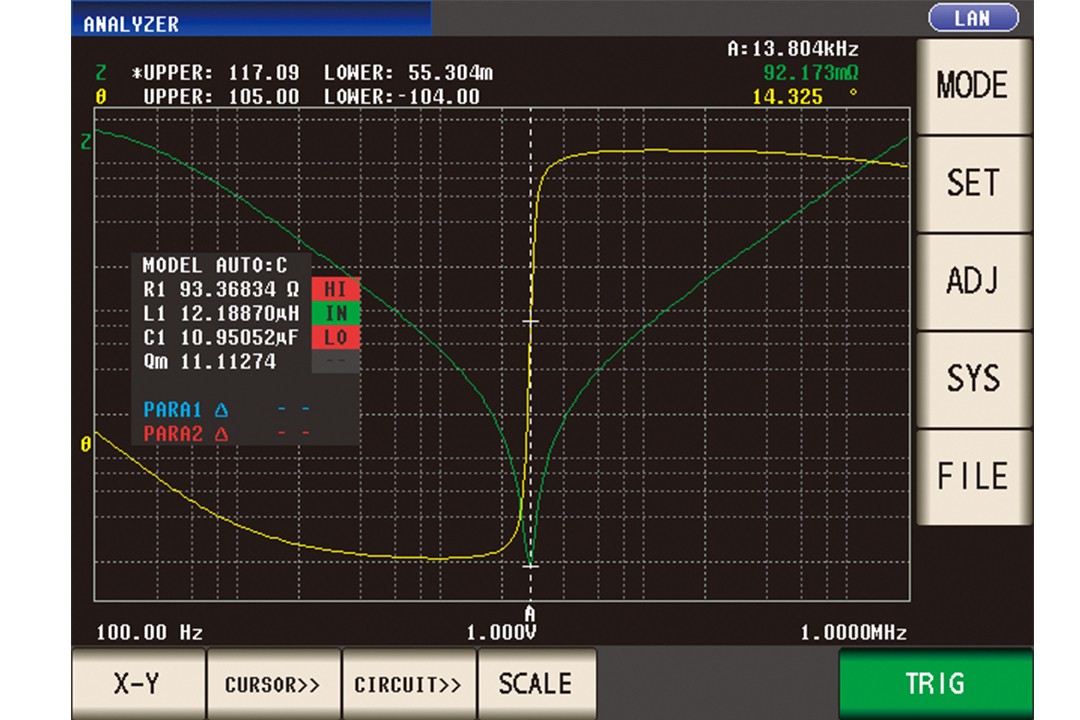

回路分析功能/阻抗分析仪选件
技术规格
基本参数
| 三元模型 | 等效回路模型：用于线圈,电阻,电容的四个模型 测量项目:L1(电感),C1(电容),R1(电阻),Qm(谐振锐度) fr(谐振频率)/fa(反谐振频率) |
|---|---|
| 四元模型 | 等效回路模型：用于压电元件的模型 测量项目:L1(电感),C1(电容),R1(电阻),C0(平行电容),Qm(谐振锐度或机械品质因数) fr(响应频率),fa(反响应频率),fs(连续谐振频率),fp(平行谐振频率),fm(最大导纳频率),fn(最小导纳频率),f1(最大电纳频率),f2(最小电纳频率) |
| 其他功能 | 仿真功能：可以显示和对比由分析结果得到的理想频率特征图或用户指定的值 比较器：比较分析结果并将判定结果输出到屏幕，EXT,I/O |
| X-Y显示 | 柯尔图,导纳圆显示 |
选件/附件
阻抗分析仪IM3570
1台仪器实现不同测量条件下的高速检查
查看详情
