规格参数
产品概述

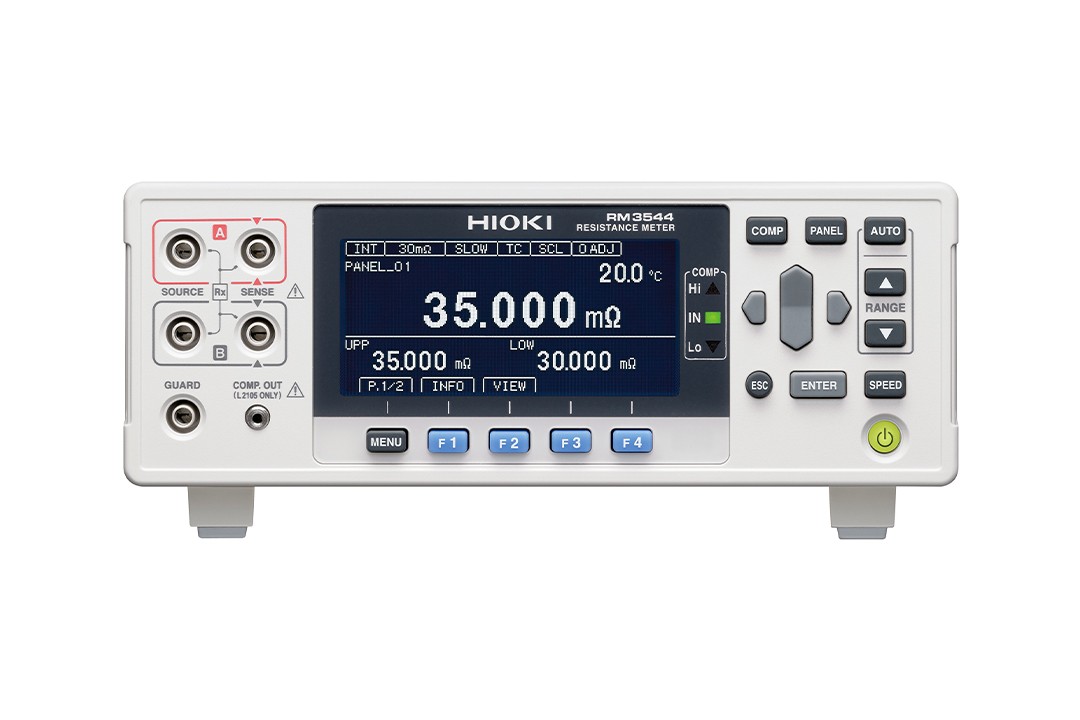

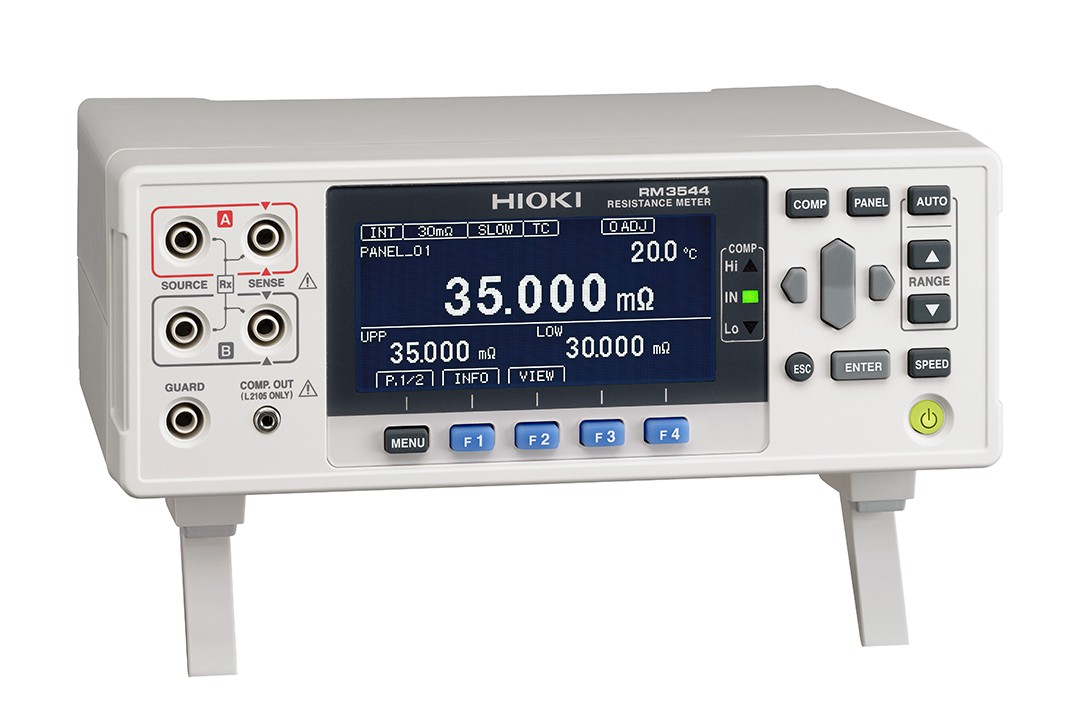

适合手动产线和自动产线的简易微电阻计
微电阻计的使用方法：绕组线电阻的测量
电阻计RM3544是使用4端子法来测量低电阻。根据铜线等温度系数，能够在室温情况下将变化了的实测值换算成标准温度的电阻值，适用于进行绕组线的电阻测量。
微电阻计的使用方法：比较器功能
电阻计RM3544会比较判断测量值，并显示和输出结果。设置上限值（Hi）/下限值（Lo），除了通过LED显示Hi、IN、Lo以外，还通过蜂鸣音以及外部输入输出端子来输出判定结果的信号，并作为继电器的控制和PLC的输入来使用，适用于生产线和检查线中。
技术规格
基本参数
| 电阻测量量程 | 30 mΩ (最大显示35.000 mΩ, 分辨率1 μΩ)～3 MΩ量程 (最大显示3.5000 MΩ, 分辨率100 Ω), 9档切换 基本精度: ±0.020 % rdg. ±0.007 % f.s. |
|---|---|
| 测量电流 | [30mΩ量程时] DC 300 mA～[3MΩ量程时] DC 500 nA |
| 开路端口电压 | 最大DC 5.5 V |
| 温度测量 | -10.0～99.9℃, 基本精度: ±0.50℃ (和温度探头Z2001的组合精度) |
| 测量速度 | FAST (50Hz: 21ms, 60Hz: 18ms), MED (101ms), SLOW (401ms) |
| 显示更新率 | 无规定 |
| 功能 | 温度补偿功能，比较器(ABS/REF%)，锁键（OFF/菜单锁定/全部锁定），显示位数选择功能（5位/4位），电源频率设置（AUTO/50Hz/60Hz），缩放，判断音设置，自动保持，平均值，面板保存/读取 |
| 存储功能 | 无 |

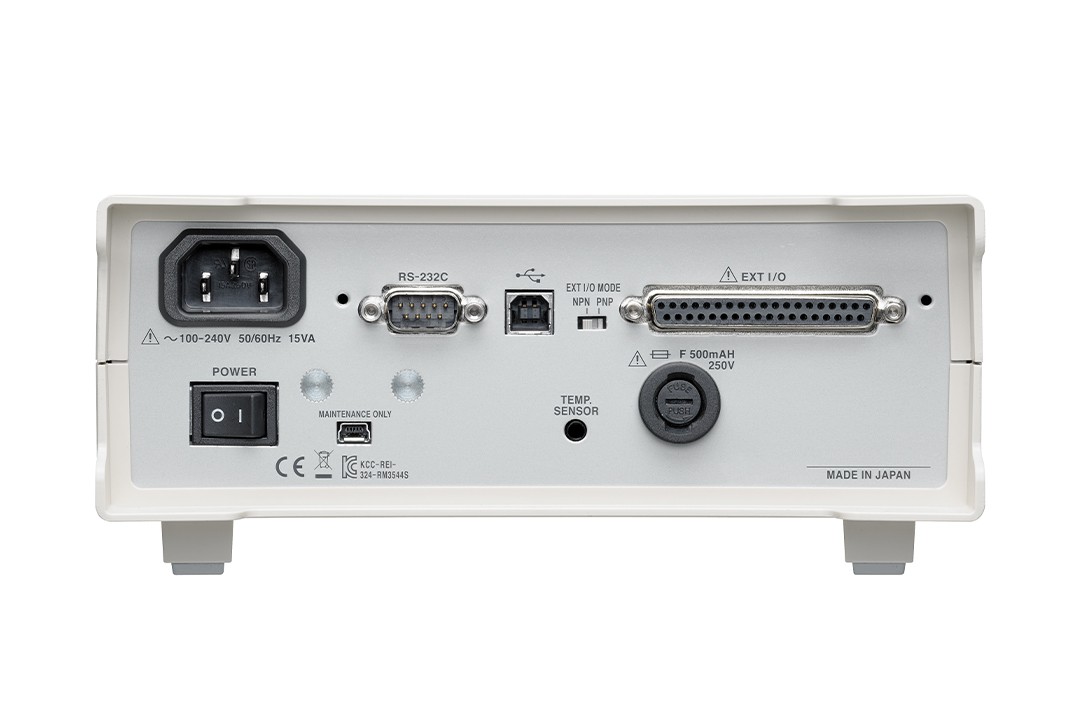

| 通讯接口 | [仅RM3544-01] 从RS-232C/打印机 (RS-232C)/USB中选择任意一种 |
| 电源 | AC100～240 V, 50/60 Hz, 额定功率: 15 VA |
| 体积及重量 | 215W × 80H × 166D mm, [RM3544] 0.9 kg, [RM3544-01] 1.0 kg |
| 附件 | [RM3544] 电源线×1, 夹型测试线L2101×1, 使用说明书×1, 保险丝×1 [RM3544-01] 电源线×1, 夹型测试线L2101 ×1, EXT I/O用公头连接器×1, 使用说明书×1, USB连接线(A - B 型) ×1, 保险丝×1 |
选件/附件

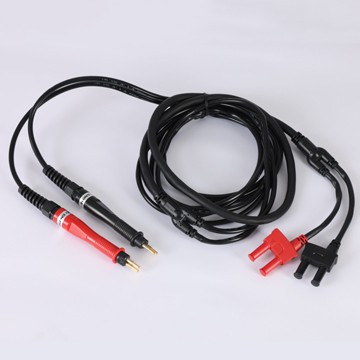

针型测试线 CN012
1000V耐压，全长: L=3m A=2m，前端：球形
查看详情

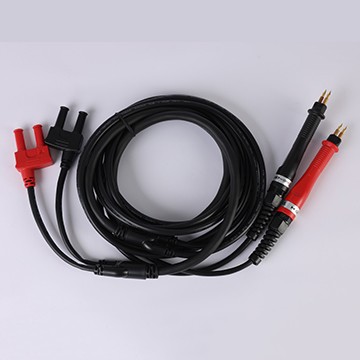

针型测试线 CN057
1000V耐压，全长: L=3m A=2m，前端：针型，可刺破被测物表皮
查看详情
扫描模块机架 ZC2003
适用于多电芯测量，保证组合精度
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情

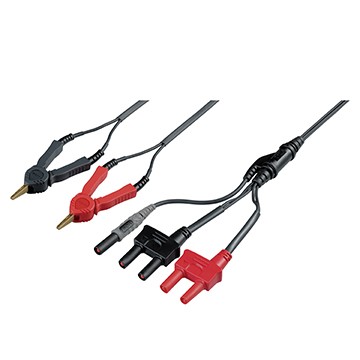

夹型测试线 L2101
RM3544系列用， B: 83mm, L:1.5m
查看详情
针型测试线 L2102
RM3544系列用， B: 140mm, L:1.5m
查看详情

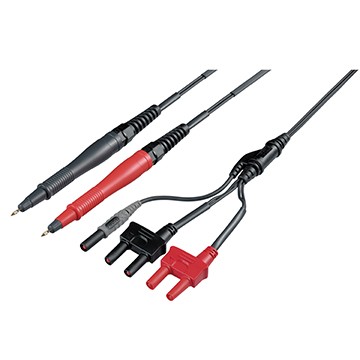

针型测试线 L2103
RM3544系列用， B: 138mm, L:1.5m
查看详情

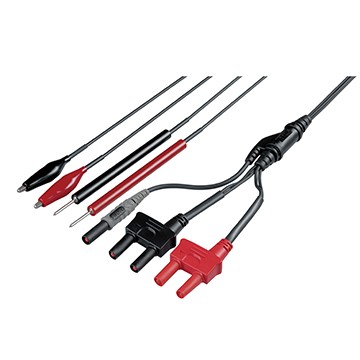

4端子测试线 L2104
RM3544系列用， B: 118mm, L:1.5m
查看详情
比较器判断灯 L2105
RM3544/3548系列用，2m
查看详情
温度探头 Z2001
RM3544系列用，1.75m
查看详情
