用途场景
规格参数
产品概述

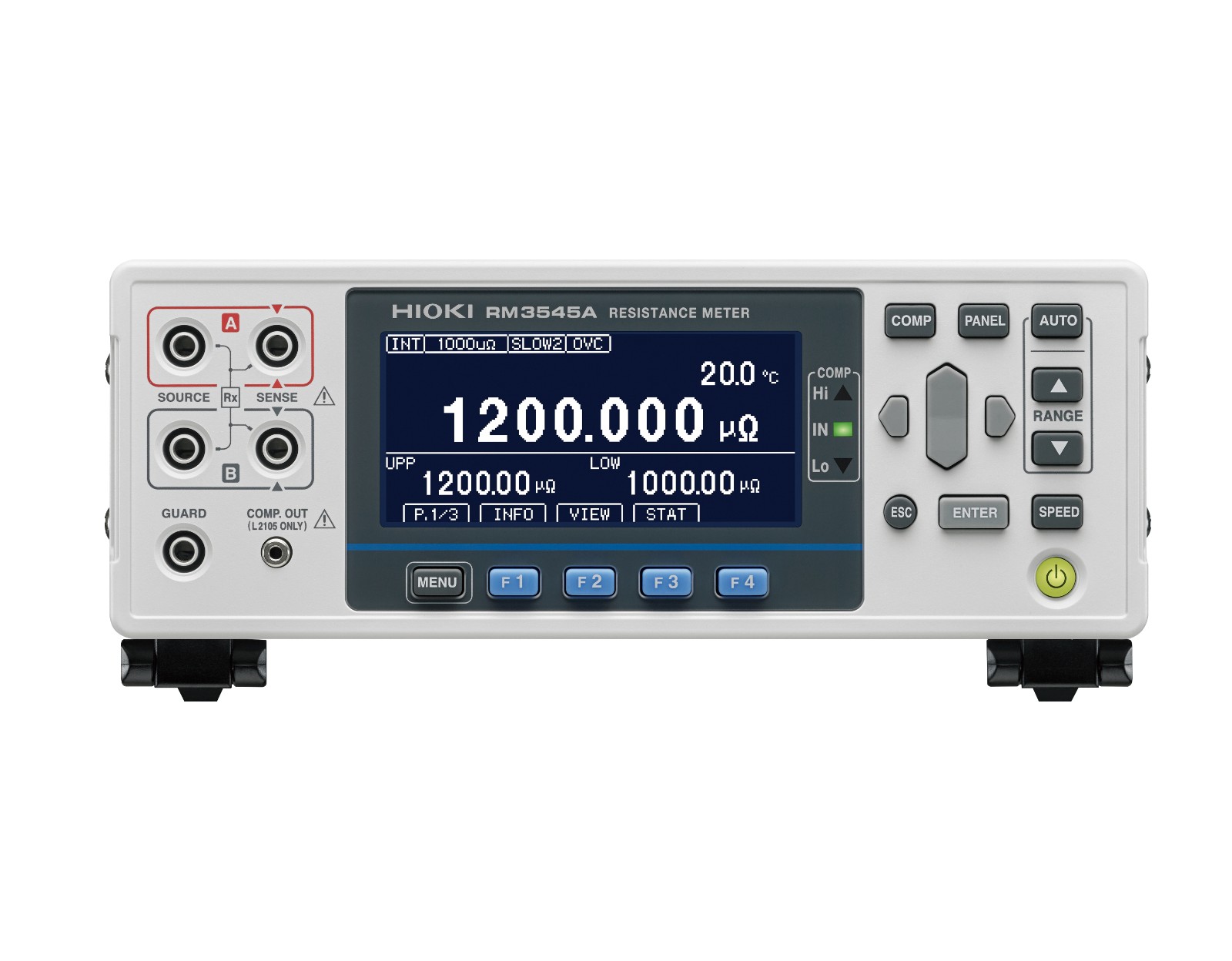

全检的新标杆。高精度判定焊接和连接质量是否合格。

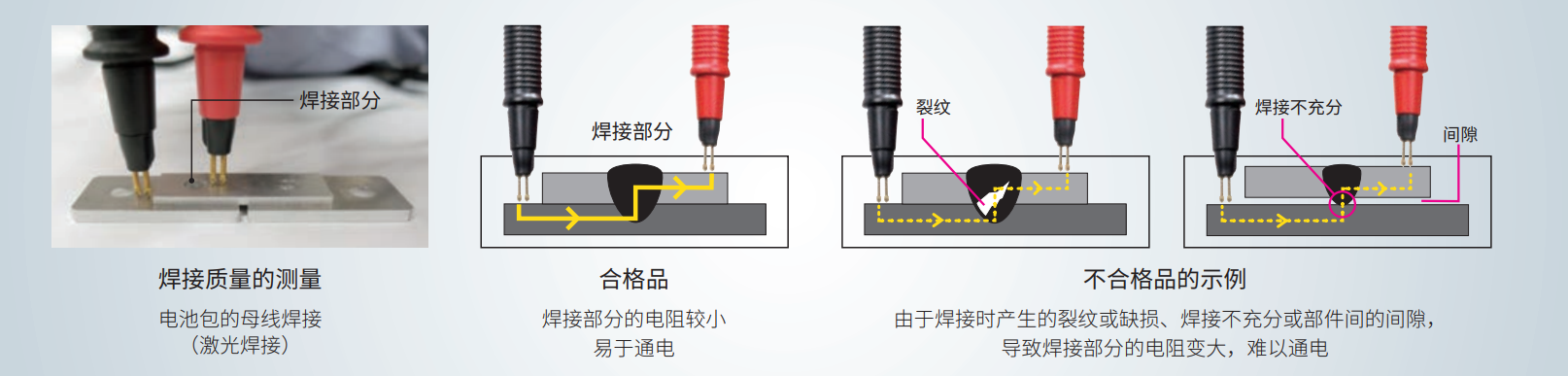

能以1 nΩ 高分辨率测量低电阻
在焊接部分等测量对象流过电流来测量电阻。根据电阻值的差异来筛选合格品与不合格品。焊接电阻较低时

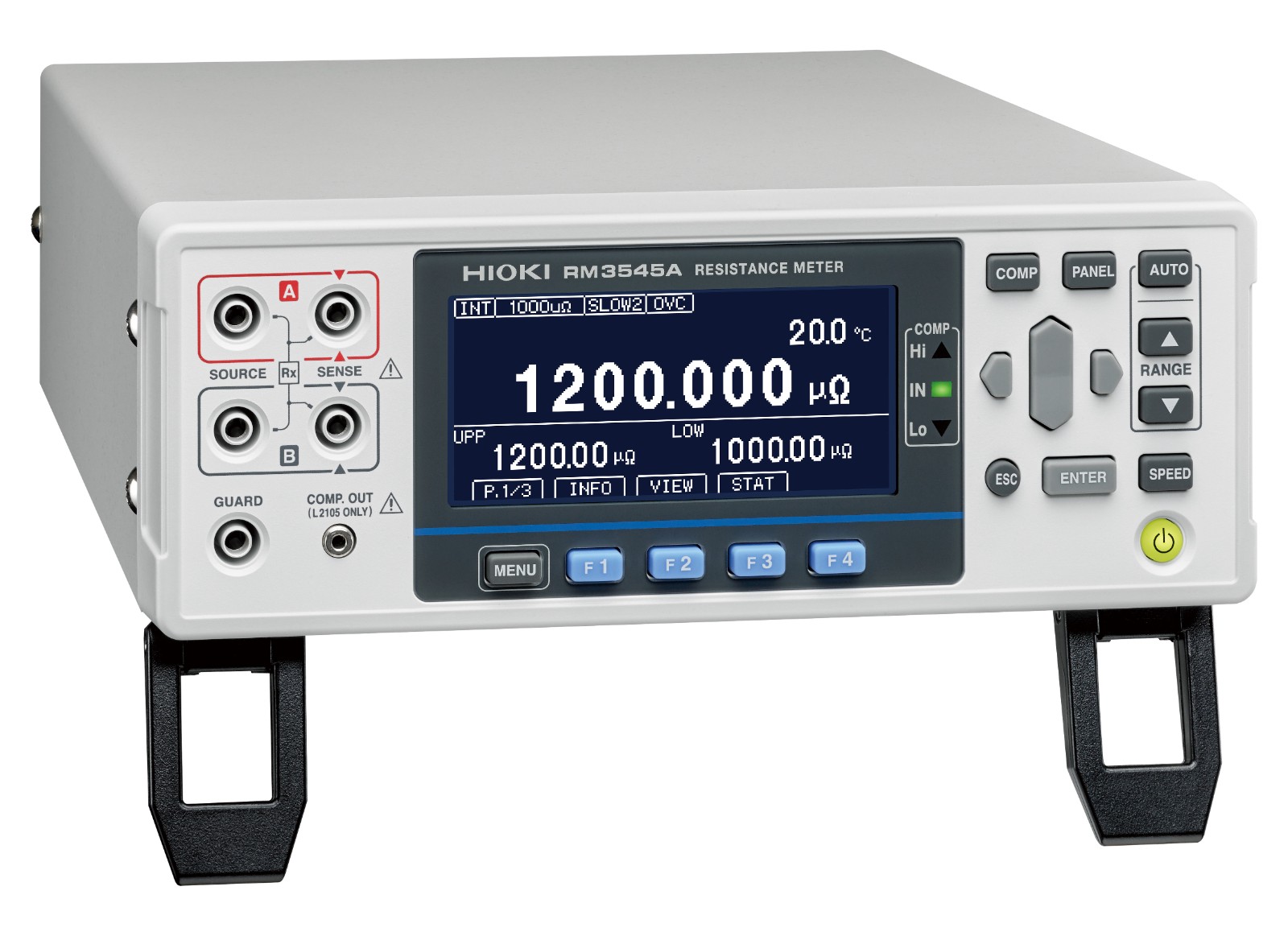

为10μΩ ~ 100μΩ左右。电阻计RM3545A配备1000 μΩ的量程，能够以1 nΩ的分辨率高精度地测量低电
阻。焊接不充分时，电阻值会高于合格品。测量合格品和不合格品的电阻值的微小差异，以此判断合格与否。
通过数值管理生产线上全部产品的焊接质量，确保可追溯性。
保障电阻测量精度
偏移电压补偿功能（OVC）
在低电阻测量中，探头与被测物引线等不同金属接触时产生的电位差（热电动势）会导致测量值出现误差。HIOKI日置RM3545A搭载了偏移电压补偿（OVC）功能，可补偿热电动势影响，适用于汇流排焊接部位的低电阻测量。
电阻温度系数
电阻值会随温度变化。电阻计要实现稳定测量必须消除温度影响。RM3545A搭载了该功能。
温度补偿功能（TC）
温度补偿功能可将铜线这类对温度依赖性高的被测物电阻值换算并显示为特定温度（基准温度）下的电阻值。如图所示，RM3545A 的温度补偿功能可将当前温度t下测得的电阻值Rt，换算为基准温度t₀对应的电阻值Rt₀。需搭配附属的温度探头Z2001 使用。
温度测量功能
温度探头Z2001可实现±0.5℃的高精度温度测量。同时，也可外接带模拟输出的温度计，连接到本机的模拟输入端子（0V～2V）使用。
温度换算功能（ΔT）
根据温度换算原理可换算温度上升值。也可推算断电时的温度等。

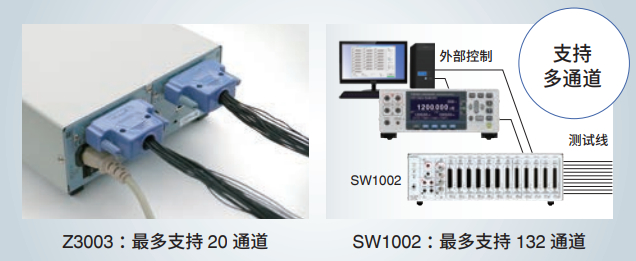

内置多路转换器的机型 RM3545A-2一台即可实现多通道化
RM3545A-2最多可选配2个Z3003多路转换器单元，最多支持20通道（4 端
子法）。此外，与扫描模块机架SW1002组合使用时，最多可支持132通道（4
端子法）。这种低成本、节省空间的系统可满足多通道测量的需求。

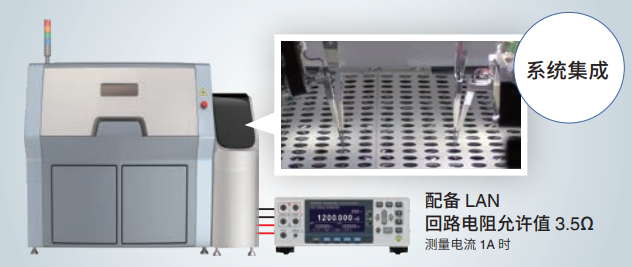

可集成到自动检测设备中，无需考虑导线电阻和接触电阻
回路电阻的容差范围已经扩大，因此无需考虑导线电阻或接触电阻，即可将
其集成到系统中。标配 LAN 通讯接口，为方便与PC或PLC等设备进行数
据连接，还标配了LAN通讯接口。测量速度与以前的机型RM3545相比快
了近2倍（21 msec）。

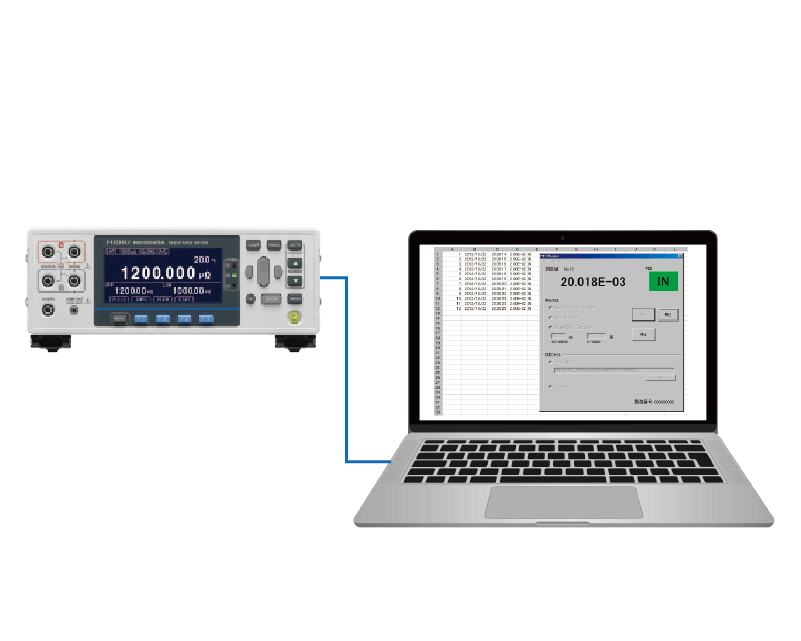

通过先进的设备控制与通讯强化运行
高效的设备控制与通讯是保障运行的关键。这些多样化功能可提升设备上手使用度，简化复杂操作。下面介绍这些功能的必要性。
指令监控功能
可显示通讯指令及查询响应信息，大幅减少系统搭建时的调试工时。
USB 键盘模式
测量结果可自动输入至Excel®或文本编辑器，摆脱手动录入数据。
Sequence Maker
Sequence Maker 是一款可在Excel®中实现设备集中控制的插件，能轻松确认自动化、省力化设备的控制流程。
详情参见此处
Sequence Maker
技术规格
基本参数（精度保证时间1年）
| 电阻测量量程（13档量程） | [量程, 最大显示, 分辨率, 测量电流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|---|---|
代表精度 ※ High模式, OVC功能 ON, SLOW2, 无调零 | 1000 μΩ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
| 测量电流 | High模式: 1000μΩ（1 A）〜1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）〜100 Ω（1 mA） 低功率模式（LP）: 将测量电流及开路电压控制在20 mV的低功率测量 LP1000 mΩ（1 mA）～LP1000 Ω（5 μA） |
| 测量速度 | FAST, MEDIUM, SLOW1, SLOW2 |
回路电阻允许值 ※参考值 SOURCE B和SOURCE A之间的回路电阻(测量对象以外) | 100 mΩ 以下（PR 模式 OFF）的量程： 2.6 Ω 100 mΩ 以下（PR 模式 ON）的量程: 3.5 Ω 1000 mΩ量程: 15 Ω 10 Ω量程: 150 Ω 100 Ω量程: 100 Ω 10 kΩ量程: 500 Ω 100 kΩ 以上的量程: 1 kΩ |
| 最大开路端子电压 | 1000 Ω以下的量程: 8.0 V 10 kΩ以上的量程:20 V |
| 温度测量 | 热敏电阻传感器( Z2001[附件] ):-10.0℃~99.9℃ 模拟输入(红外测温仪等):DC 0 V~2.0 V |
| 内置多路转换器(内置选件，仅限RM3545A-2 ) | 多路转换器单元Z3003 可搭载数量:最多2个单元 最大通道数: 20通道( 4线式)、42通道( 2线式) 切换时间: 30 msec |
| 外置多路转换器(外置选件) | 扫描模块机架 最大通道数( SW1001 ):33通道(4线式) 最大通道数( SW1002 ):132通道(4线式) 切换时间: 11 msec |

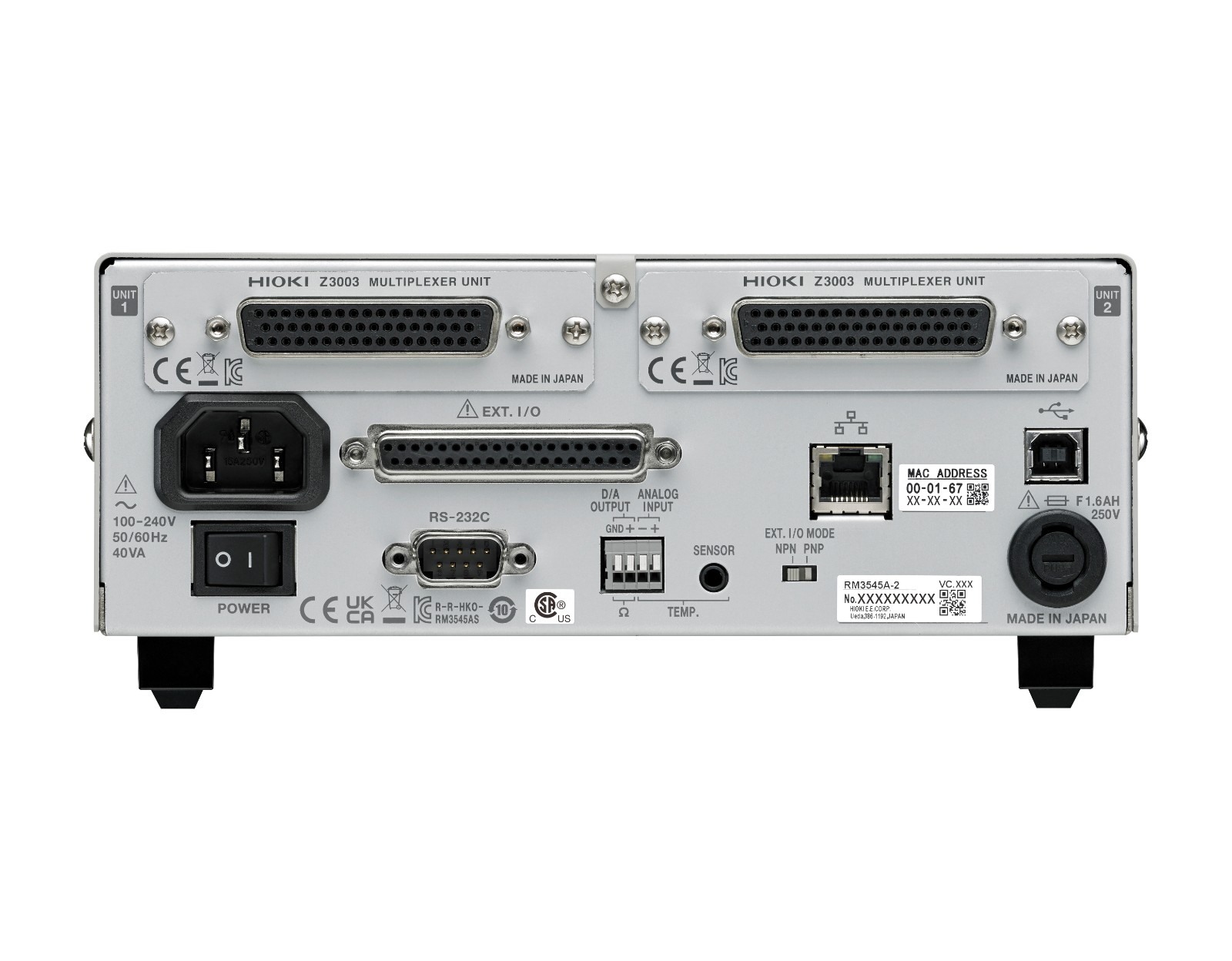

| 接口 | LAN(TCP/IP、10BASE-T/100BASE-TX )、RS-232C (最高115200 bps，兼打印机I/F )、USB、EXT I/O(D-sub 37 pin)、模拟输出（D/A输出电压范围，DC 0 V 〜 1.5 V） |
| 功能 | 接触检查、调零(各量程±50%of full scale以内) *1、无调零精度保证、OVC功能、接触改善功能(最大施加电压5 V、最大电流10 mA )、低功率模式(最大开路电压20 mV ) ，温度测量功能、温度补偿( TC )功能、温度换算(δt )功能、统计运算功能、延迟功能、平均功能、设置保存(面板保存)、数据存储功能、命令监视功能(显示命令和查询的发送接收状况)、支持LabVIEW®驱动*2 *1: 100 MΩ以上不可调零(强制关闭) *2: LabVIEW驱动程序是National Instruments公司的商标和注册商标 |
| 电源 | 额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz / 60 Hz 最大额定功率：40 VA |
| 通常功耗（参考值） | 16 W (测量电流1 A, LCD灯亮) |
| 体积及重量 | RM3545A-1: 约215W × 80H × 306.5D mm (不含突起物), 约2.7 kg RM3545A-2: 约215W × 80H × 306.5D mm (不含突起物), 约3.4 kg |
| 附件 | 电源线 x 1、温度传感器Z2001 ×1、、EXT I/O 用公接头 x 1、EXT I/O用连接器盖 x 1、备用保险丝( F1.6AH 250 V ) x 1、启动指南 x 1、使用注意事项 x 1 |
选件/附件
多路转换器单元 Z3003
用于RM3545-02，4线 10ch·2线 21ch的扫描测量
查看详情
温度探头 Z2001
RM3544系列用，1.75m
查看详情
夹型测试线 L2101
RM3544系列用， B: 83mm, L:1.5m
查看详情
针型测试线 L2103
RM3544系列用， B: 138mm, L:1.5m
查看详情
比较器判断灯 L2105
RM3544/3548系列用，2m
查看详情
针型测试线L2100
A：300mm B：172mm L：1.4m
查看详情
针型测试线 L2102
RM3544系列用， B: 140mm, L:1.5m
查看详情

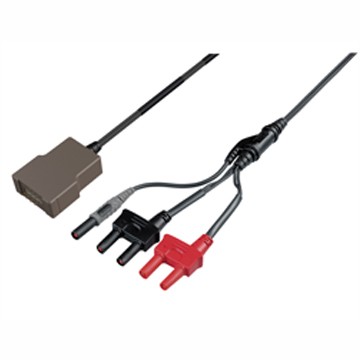

4探针测试线RM9010-01
A: 1215mm, B: 73.5mm, L: 1.5m
查看详情

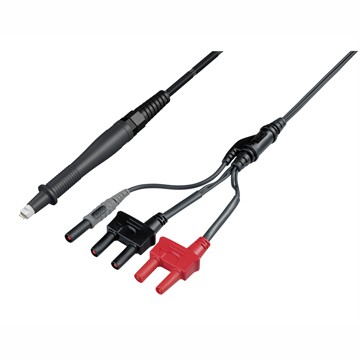

4探针测试线RM9010-02
A: 1120mm, B: 84mm, L: 1.5m
查看详情
RS-232C电缆 L9637
Z3001用，9针-9针，交叉型，3m
查看详情
USB线缆（A-B）L1002
1m
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
调零板Z5038
用于L2120，L2100，L2110，L2020，9465-10，9772
查看详情
扫描模块机架SW1001
和测试仪组合使用可进行多通道测量，最大66ch
查看详情
扫描模块机架SW1002
和测试仪组合使用可进行多通道测量，最大264ch
查看详情
