重新定义焊接质量检测
产品介绍视频
新一代电池检测，创造安全未来
随着储能系统(ESS)日益成为电动汽车(EV)及社会基础设施的关键支撑，电池行业迎来了蓬勃发展阶段，产业的快速扩张与技术迭代催生出了对电池前所未有的高要求——“超过20年的设计寿命”，“超快速充电”，“安全性高”等。
为实现更加安全的电池开发与生产，我们开发了可高精度判断大电流汇流排焊接质量合格与否的RM3546。

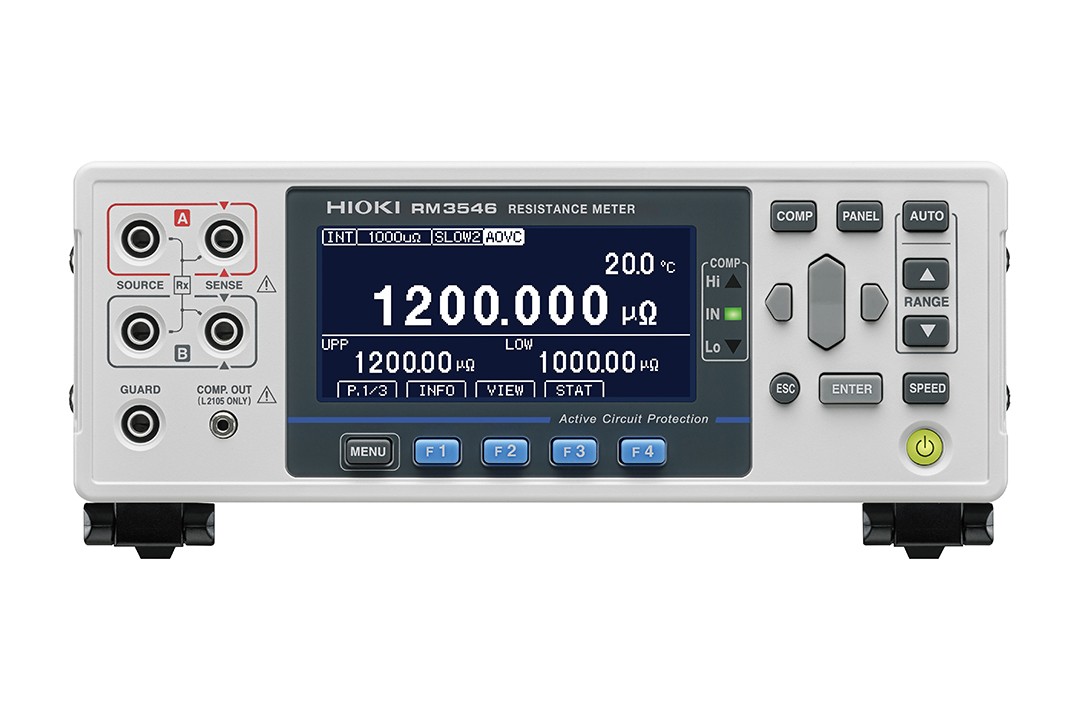

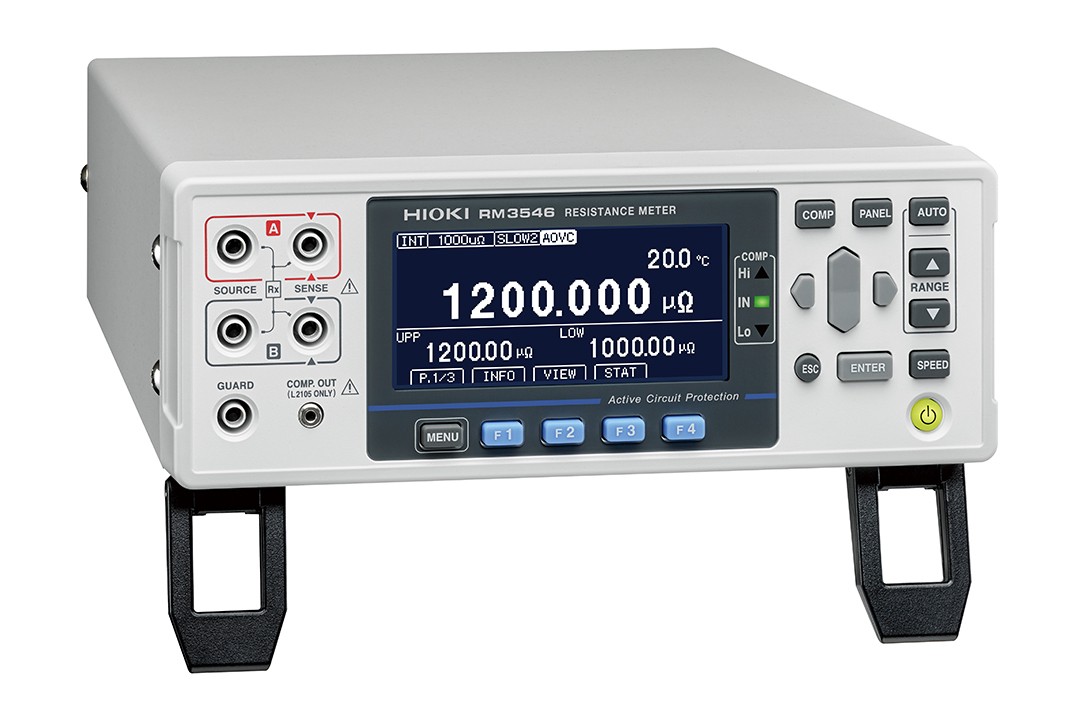

产品概要
兼具行业顶尖的电阻测量精度与升级版温度补偿功能，可精准量化微小的电阻值变化。即便在焊接后温度急剧变化的环境中，也能高精度捕捉焊接品质的细微差异，提前识别潜在不良品。此外，新增过输入检测功能，可在检测到过载时瞬间触发保护电路并切断回路，有效降低故障风险，防止生产线停机。在生产线系统搭建方面，支持最大9Ω的路径电阻允许值，并配套专用探针套件，为生产线的长期稳定运行与无缝化系统构建提供有力支持。
低电阻值的高精度测量，分辨率高达1nΩ

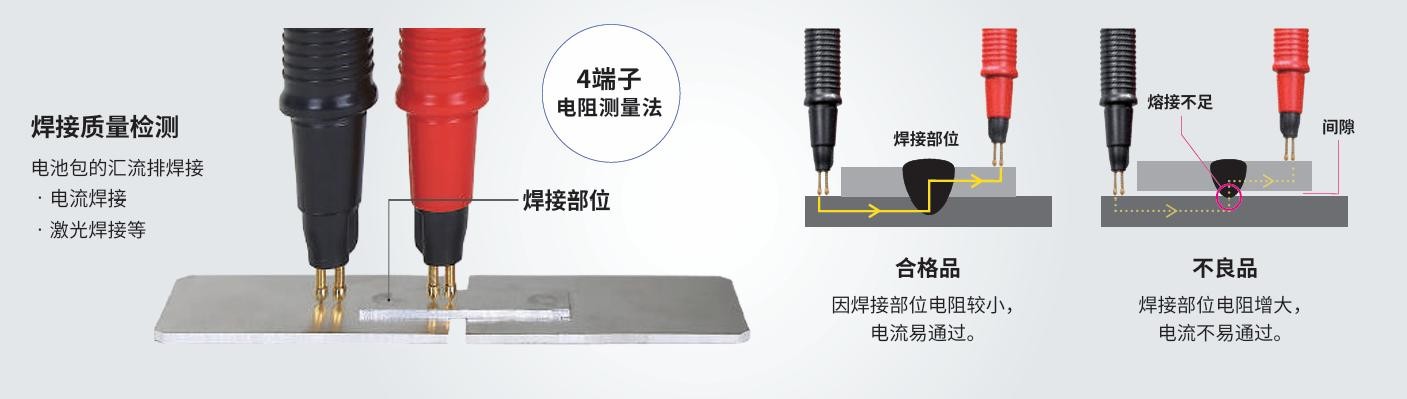

对焊接部位等被测物施加电流并测量电阻值，再根据电阻值差异区分合格品与不良品。焊接电阻较低的通常在10 µΩ～100 µΩ之间。电阻计RM3546配备1000 µΩ量程，可凭借1 nΩ的分辨率实现低电阻的高精度测量。若焊接不充分，电阻值会大于合格品。本产品能够检测合格品与不良品之间的微小电阻差异，并完成合格判定。可数字化管理生产线上所有焊接质量，确保可追溯性。

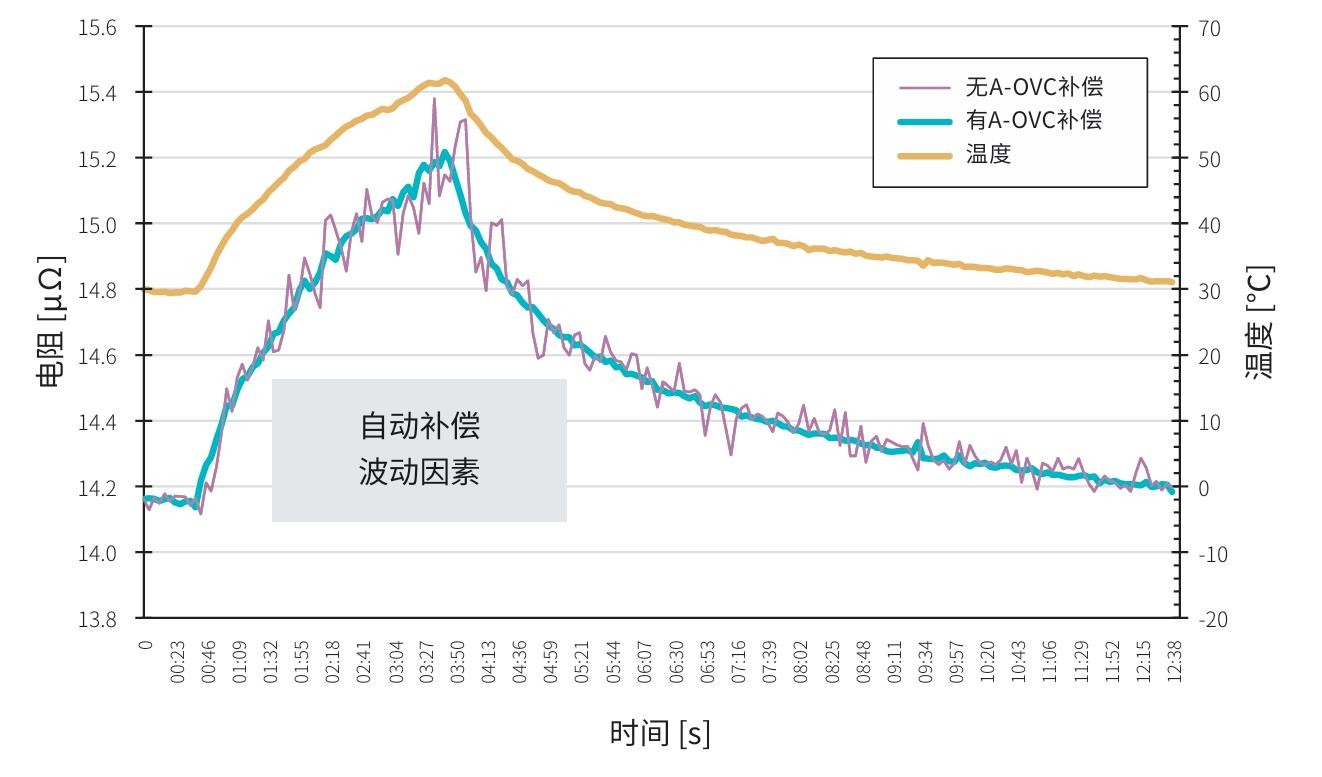

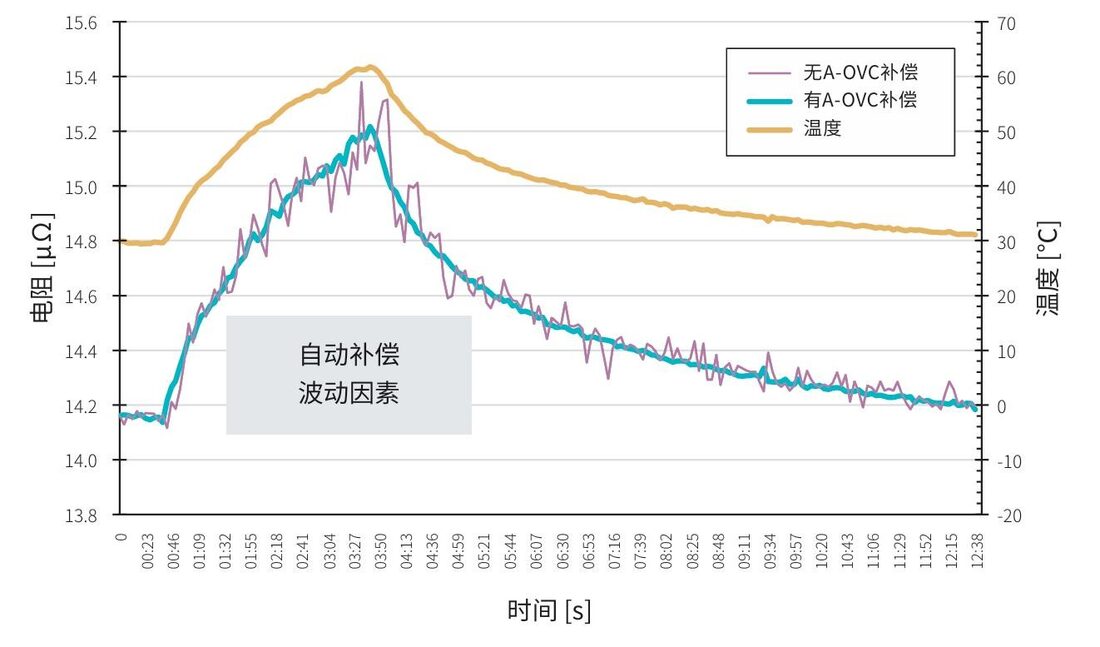

A-OVC功能：稳定测量（Advanced Offset Voltage Compensation）
RM3546搭载A-OVC功能，可自动补偿热电动势及仪器内部的偏移电压，将测量误差降至趋近于零。能抑制测量值的偏差，充分发挥1 nΩ分辨率的性能，实现高精度测量。
A-TC功能：补偿温度影响（Advanced Temperature Correction）

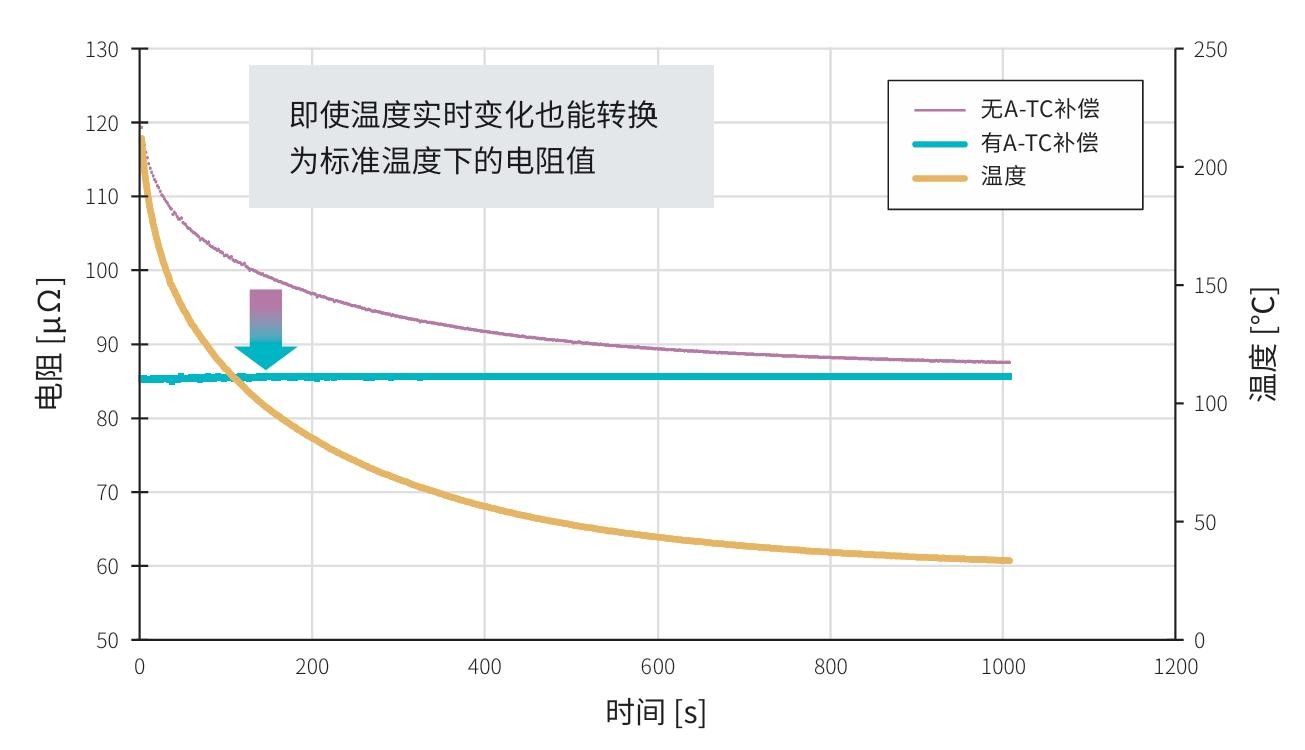

电阻值与温度存在相关性。RM3546搭载A-TC功能，可同时测量被测物的温度与电阻值，并实时将电阻值补偿为标准温度下的数值。即使在焊接后温度急剧变化的情况下，也能将电阻值补偿至常温状态，实现精准的合格判定。
以数值量化焊接质量
利用电阻测量，无需等待焊接部位冷却即可快速评估焊接质量。有助于缩短产线的节拍时间。详情请观看视频。
设计时无需考虑路径电阻
由于路径电阻的允许值较高，在导入设计时无需考虑电缆电阻、接触探针电阻、物体电阻、继电器电阻等因素。
即使电缆延长或继电器磨损导致路径电阻上升，也可长期保持稳定。

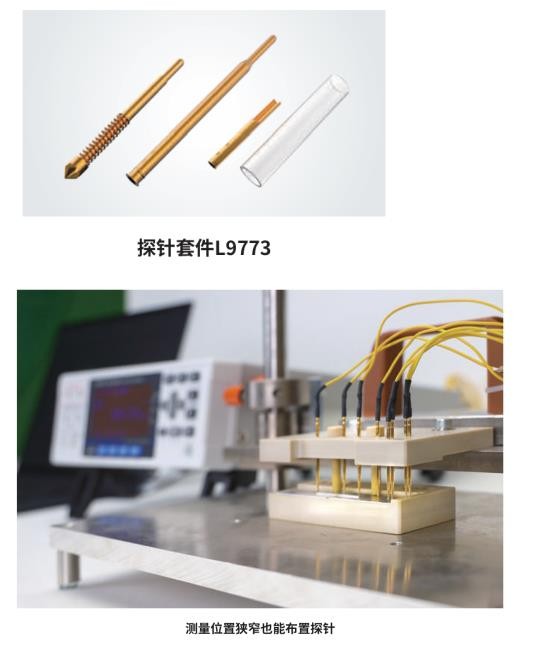

支持定制探针
导入的难点在于获取适配的探针以及探针部位的设计。RM3546可根据被测物自由设计测量治具，提供推荐的探针，以此降低用户的导入门槛，大幅削减工时。
长期运行、通道扩展，皆可低成本实现
ACP功能：预防突发故障（Active Circuit Protection）

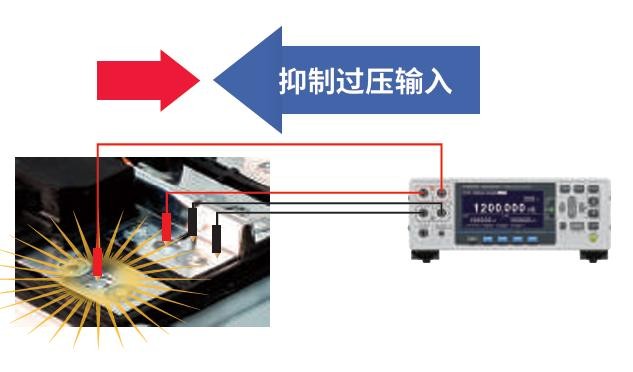

搭载防误操作导致故障的过压保护电路。即便不慎接触电池活线端子，也会自动开启保护功能，避免设备受损。既削减维修成本，又保障产线长期稳定运行。

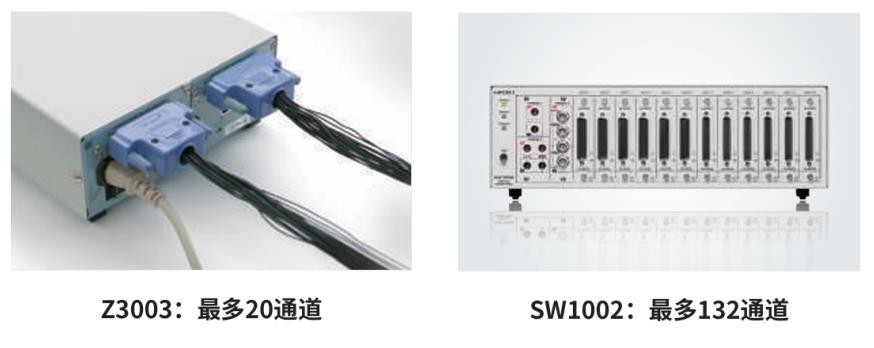

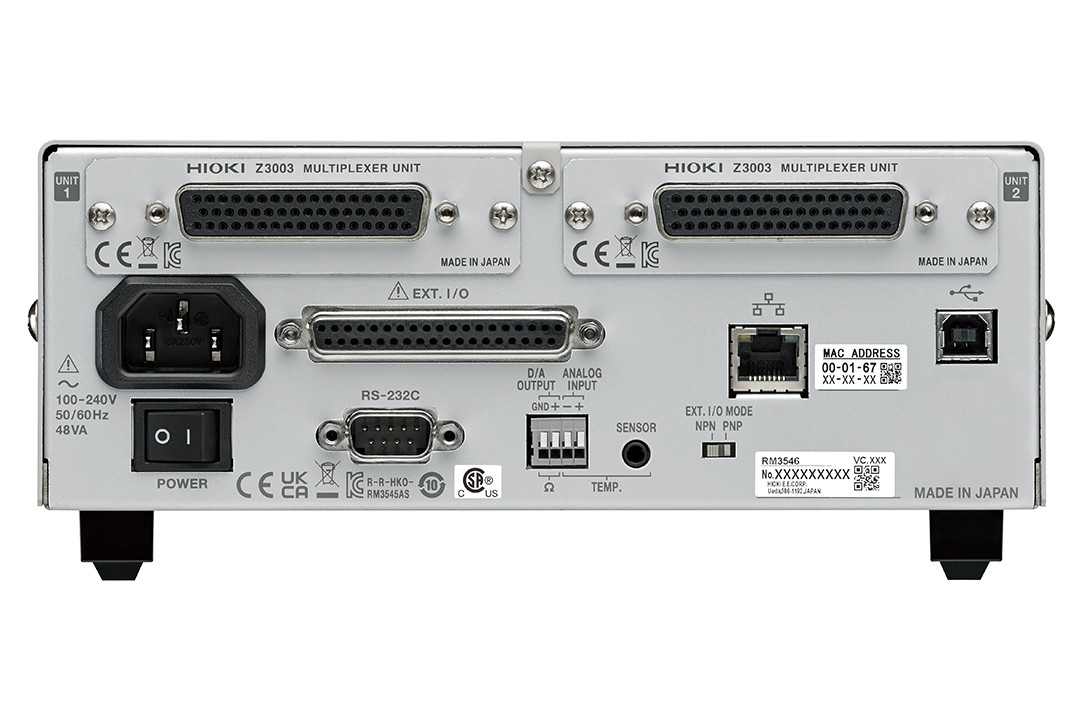

单台最多可测量132通道
最多可搭载2个多路转换器单元Z3003选件，支持最大20通道(4端子法)测量。若与扫描模块机架SW1002组合使用，可支持最大132通道(4端子法)测量。低成本、省空间，满足多通道测量需求。
技术规格
基本参数（精度保证时间1年）
| 电阻测量量程（13量程） | [量程，最大显示，分辨率，测量电流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A/500 mA 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A/500 mA 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A/100 mA 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA/10 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA/1 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA/1 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|---|---|
代表精度 ※High模式，A-OVC功能ON，SLOW2，无调零 | 1000 μ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
| 测量电流 | High模式: 1000μΩ（1 A）〜1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）〜100 Ω（1 mA） |
| 测量速度 | FAST, MEDIUM, SLOW1, SLOW2 |
路径电阻的允许值 ※参考值 SOURCE B和SOURCE A之间的路径电阻（测量对象以外） | 100 mΩ 以下（PR模式OFF）量程: 最大3.5 Ω 100 mΩ 以下（PR模式ON）量程: 最大9.0 Ω |
| 最大开路端子电压 | 1000 Ω以下量程: 8.0 V 10 kΩ以上量程: 20 V |
| 温度测量 | 热敏电阻传感器(Z2001 [附件])：-10.0℃～99.9℃ 模拟输入(红外测温仪等) : DC 0 V～2.0 V |
| 内置多路转换器（选件） | 多路转换器单元Z3003 可搭载数量：最多2个单元 最大通道数：20通道（4线式），42通道（2线式） 切换时间：30 msec |
| 外置多路转换器（选件） | 扫描模块机架 最大通道数（SW1001）：33通道（4线式） 最大通道数（SW1002）：132通道（4线式） 切换时间：11 msec |
| 接口 | LAN（TCP/IP, 10BASE-T/100BASE-TX）, RS-232C（最大115200 bps，打印机I/F兼用）, USB, EXT I/O（D-sub 37针），模拟输出(D/A输出电压范围, DC 0 V 〜 1.5 V) |
| 功能 | 接触改善功能，调零（各量程±50%of full scale以内）*1，免调零精度保证，OVC功能，A-OVC功能，接触改善功能（最大施加电压5 V，最大电流10 mA），自动保持功能，绝对值显示功能，比较器，温度测量功能，温度补偿（TC）功能，高级温度补偿（A-TC）功能，温度换算（ΔT）功能，统计运算功能，延迟功能，平均功能，设置保存（面板保存），数据存储功能，指令监控功能（显示指令和查询的发送接收状态），支持LabVIEW® 驱动程序*2 *1：100 MΩ以上不可调零（强制关闭） *2：LabVIEW驱动程序是National Instruments公司的商标和注册商标 |
| 电源 | 额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz / 60 Hz 最大额定功率：40 VA |
| 通常功耗（参考值） | 20W |
| 体积•重量 | 约215W × 80H × 306.5D mm (不含突起物), 约3.4 kg |
| 附件 | 电源线×1，温度探头Z200×1，EXT I/O用公头连接器×1，EXT I/O用连接器盖×1，启动指南×1，使用注意事项×1 |
选件/附件

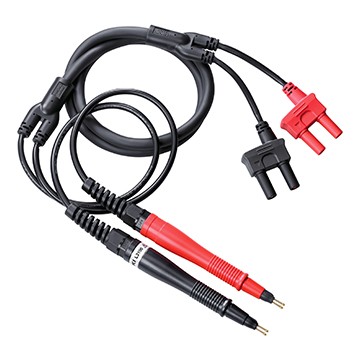

针型测试线L2100
A：300mm B：172mm L：1.4m
查看详情

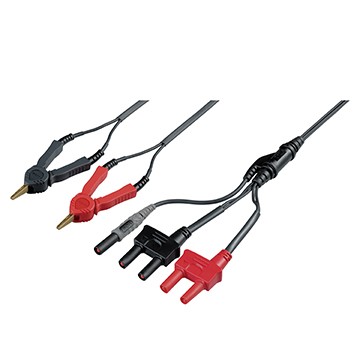

夹型测试线 L2101
RM3544系列用， B: 83mm, L:1.5m
查看详情

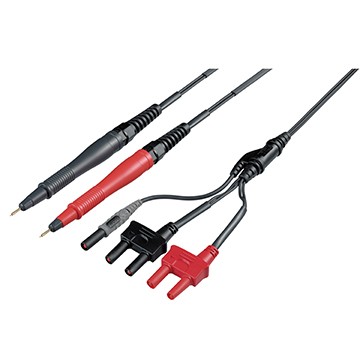

针型测试线 L2102
RM3544系列用， B: 140mm, L:1.5m
查看详情
针型测试线 L2103
RM3544系列用， B: 138mm, L:1.5m
查看详情

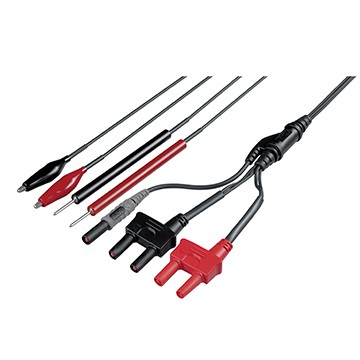

4端子测试线 L2104
RM3544系列用， B: 118mm, L:1.5m
查看详情
探针套件L9773
L9773-01, L9773-02, L9773-03套件
查看详情
探针L9773-01
查看详情
针套L9773-02
10个一套
查看详情
针座L9773-03
10个一套
查看详情

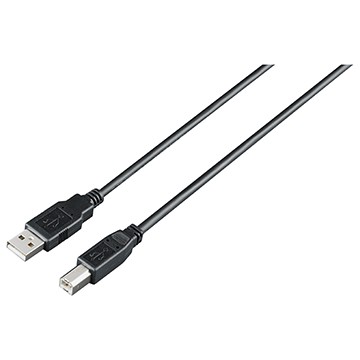

USB线缆（A-B）L1002
1m
查看详情

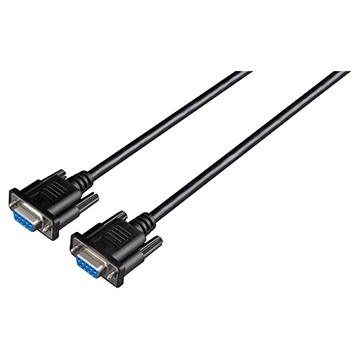

RS-232C电缆 L9637
Z3001用，9针-9针，交叉型，3m
查看详情

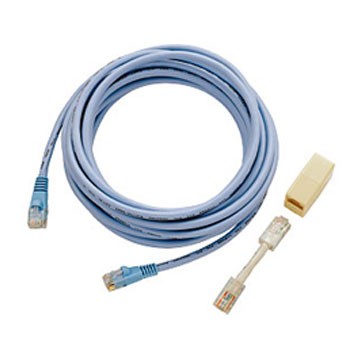

LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情

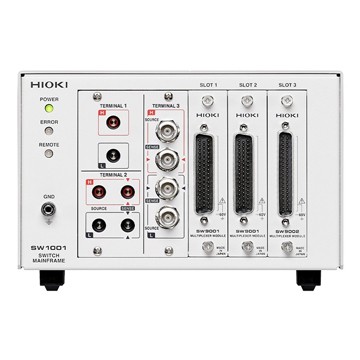

扫描模块机架SW1001
和测试仪组合使用可进行多通道测量，最大66ch
查看详情

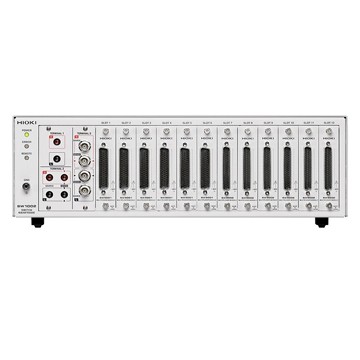

扫描模块机架SW1002
和测试仪组合使用可进行多通道测量，最大264ch
查看详情

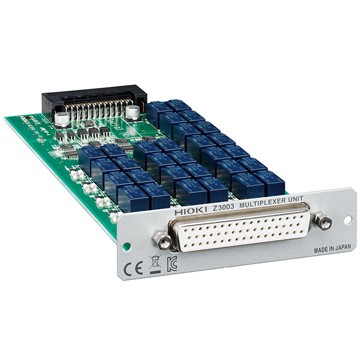

多路转换器单元 Z3003
用于RM3545-02，4线 10ch·2线 21ch的扫描测量
查看详情
比较器判断灯 L2105
RM3544/3548系列用，2m
查看详情
温度探头 Z2001
RM3544系列用，1.75m
查看详情
