规格参数
产品概述
高速多通道切换！
产品介绍视频
点击查看产品详情操作视频

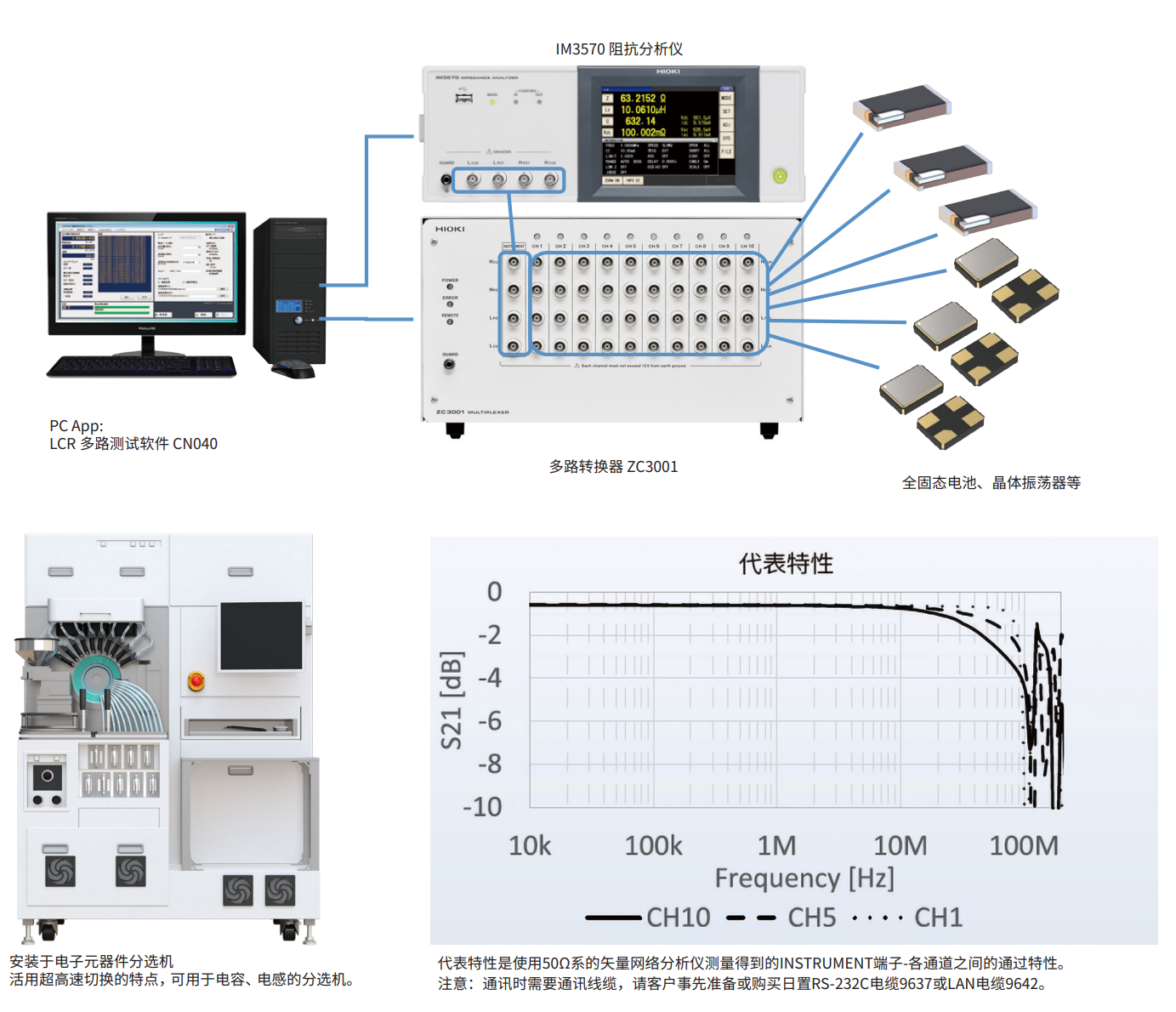

应用案例：基于 IM3570 与 ZC3001 组合的 10 通道交流阻抗测试系统
发挥宽频带、通道间误差少的优点，与 LCR 多路测试软件 CN040 组合，可用于电子零件和传感器的研究开发。

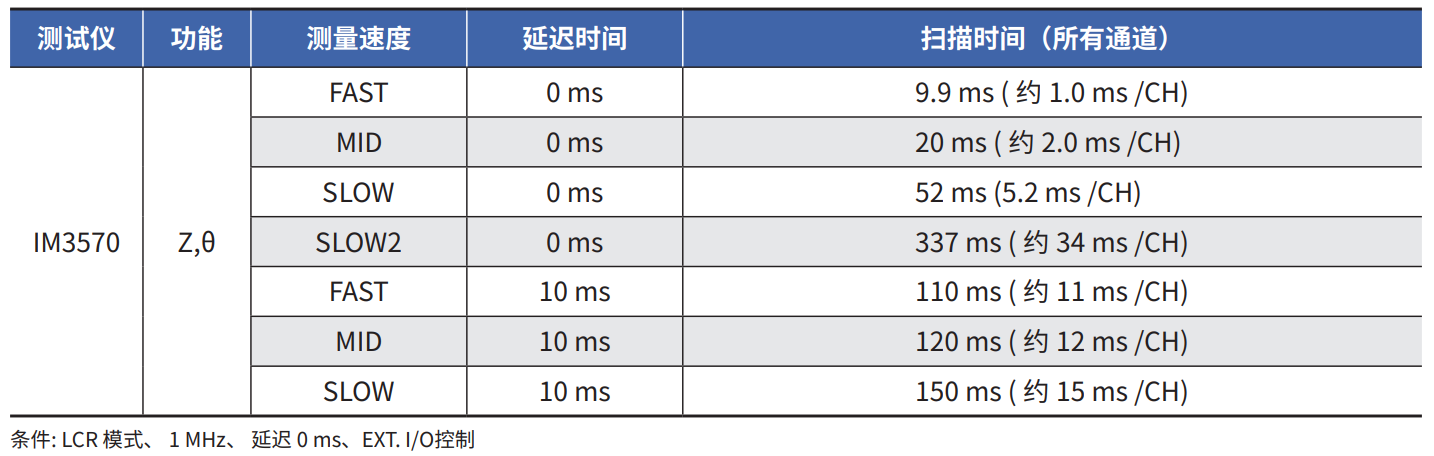

切换时间实测示例

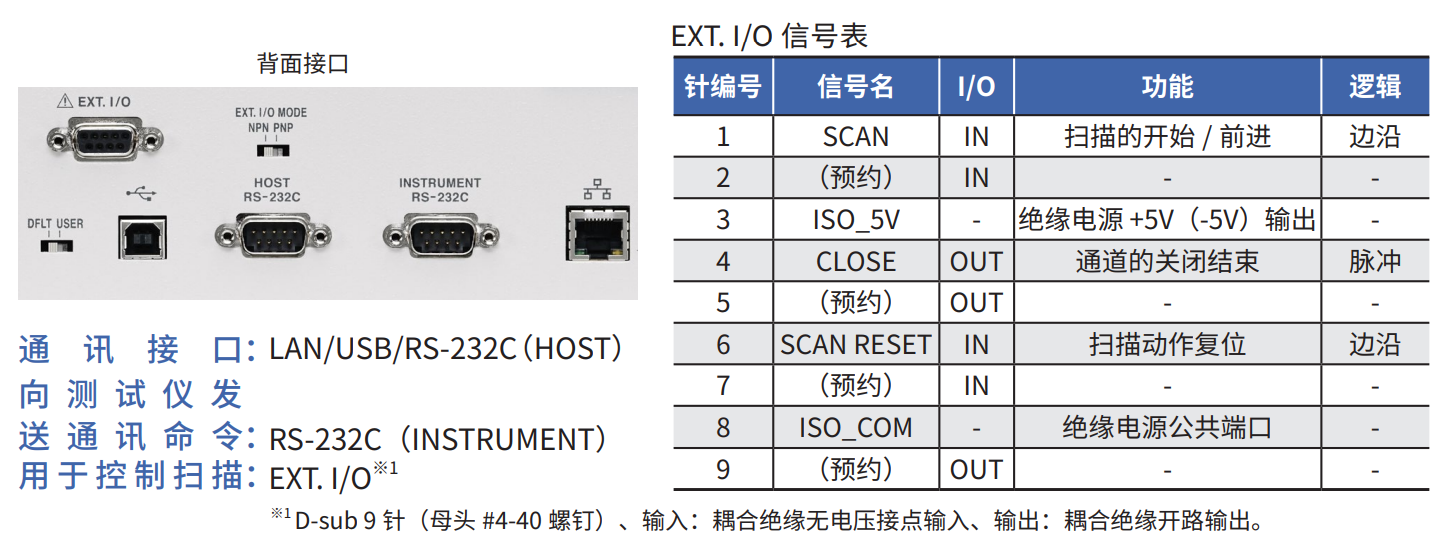

通讯接口：用于控制的接口 / 各种便利功能
通道的切换由通讯接口控制。支持 LAN/USB/RS-232C 各接口

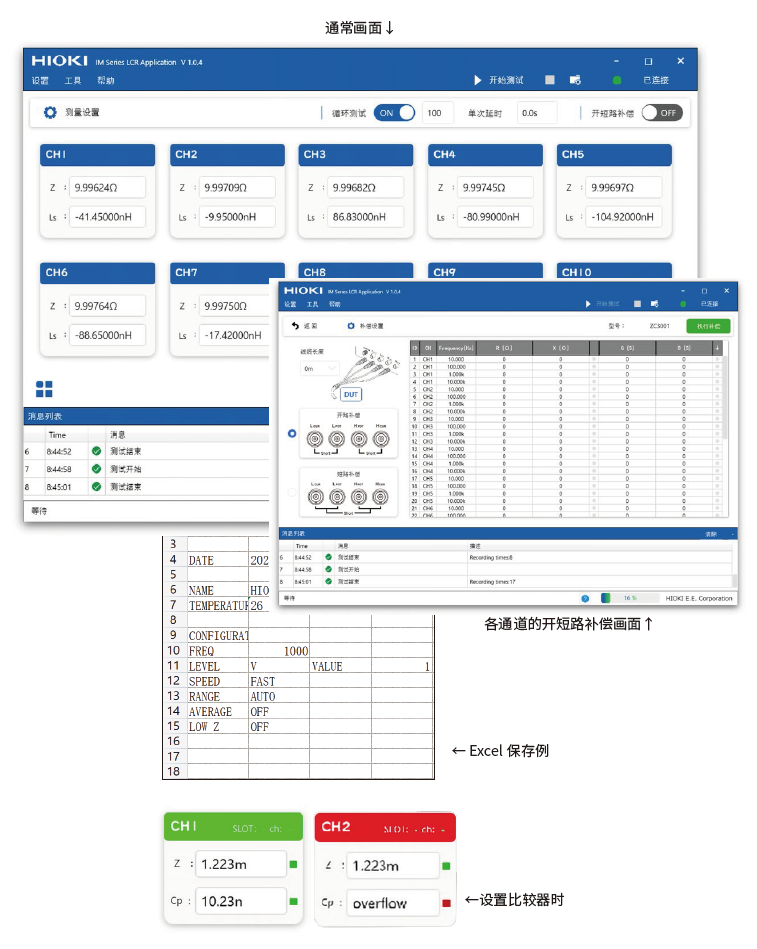

PC 软件：LCR 多路测试软件 CN040
扫描、比较器
·针对所有通道设置测试条件（量程、频率、比较器等）
·可指定某个通道的 ON 与 OFF
·可循环进行扫描测试
·同时可在本地保存测试条件
OPEN与SHORT补偿
·可对应各通道的开短路补偿
·如若利用 LCR 的设置切换功能则需要较长的切换时间，在软件内进行了开短路补偿计算，可维持高速的扫描时间
数据保存
·扫描的数据可根据通道进行保存
技术规格

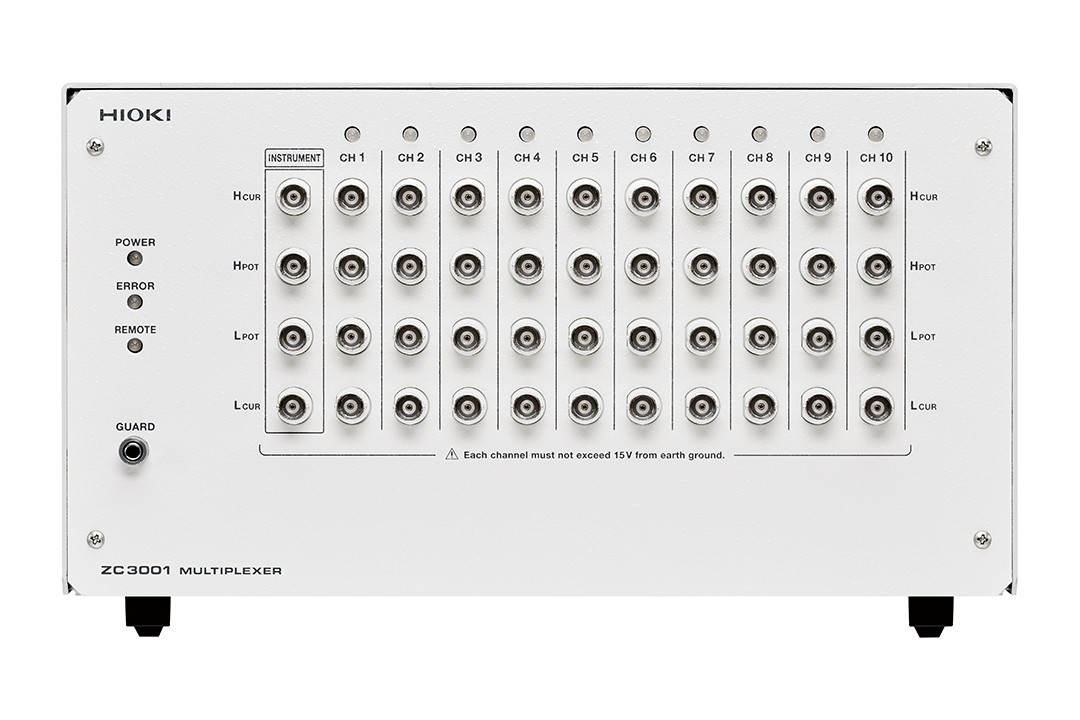

多路转换器 ZC3001
| 电源 | 工频电源 |
|---|---|
| 显示 | 电源指示灯、错误指示灯、远程指示灯 |
| 接口 | USB、LAN、RS-232C(HOST,INSTRUMENT)、EXT. I/O |
| 体积及重量 | 329.4（W） × 177（H） ×142.3（D） mm（不含突起物），5.7 kg |
| 附件 | 电源线、启动指南 |
选件 | 连接电缆 L2004 USB 线缆 (A-B)L1002 RS-232 电缆 9637（9 针 -9 针 /1.8 m） LAN 电缆 9642 |
支持的仪器 | IM3536、IM3570 |
LCR 多路测试软件 CN040
| 功能 | 通道延迟、扫描功能、通讯命令传送、设置备份、通讯设置切换功能 |
|---|---|
| 支持机型 | IM3570、IM3536 |
| 通讯接口 | USB、LAN、RS-232C |
| 支持 OS | Windows 10(64bit)、Windows 11 |
| PC 环境 | 工作频率 2 GHz 以上、运行内存 8 GB 以上 |
选件/附件
多路扫描测试软件CN040
多通道测试
查看详情
LCR测试仪IM3536
测量频率DC，4 Hz〜8 MHz的LCR测试仪
查看详情
阻抗分析仪IM3570
1台仪器实现不同测量条件下的高速检查
查看详情
连接线L2004
BNC，0.91m
查看详情
USB线缆（A-B）L1002
1m
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
