产品概要

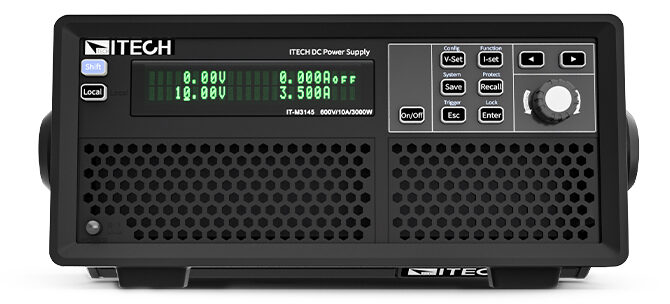

IT-M3140系列高功率密度可编程直流电源是一款集高稳定输出、高速动态响应（<1ms）、9种保护功能以及LIST编程模式于一体的产品。在1/2 2U小体积尺寸内，提供30V~1200V，1850W&3000W的输出能力，满足电动工具、电动自行车、电源模块以及半导体等领域应用。该系列电源支持CC/CV/CP三种输出模式，具备CC/CV优先权设定功能，既能满足用户对电压速度的需求，又能减小电流过冲，是一款对DUT兼容适配性较强的直流电源设备。全系列标配USB/LAN通信接口，可搭配ITECH免费的上位机软件轻松实现远程控制及数据存储。 产品型录 产品视频 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT-M3141 | 30V | 150A | 3000W | 1mV/10mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3142 | 80V | 80A | 3000W | 1mV/1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3143 | 150V | 40A | 3000W | 100mV/1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3144 | 300V | 20A | 3000W | 10mV/1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3145 | 600V | 10A | 3000W | 10mV/1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3146 | 1000V | 6A | 3000W | 100mV/0.1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3147 | 1200V | 5A | 3000W | 100mV/0.1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3131E | 30V | 150A | 1850W | 1mV/10mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3132E | 80V | 80A | 1850W | 1mV/1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3133E | 150V | 40A | 1850W | 10mV/1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3134E | 300V | 20A | 1850W | 10mV/1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3135E | 600V | 10A | 1850W | 10mV/1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3136E | 1000V | 6A | 1850W | 100mV/0.1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
| IT-M3137E | 1200V | 5A | 1850W | 100mV/0.1mA | U:≤0.03% + 0.02%F.S / I:≤0.1% + 0.1%F.S. | 标配USB/LAN，选配GPIB/外部模拟量 | 1/2 2U |
*以上规格如有变动，恕不另行通知
产品特点
- 电压范围：30V~1200V
- 电流范围：5A~150A
- 功率范围：1850W、3000W；1/2 2U尺寸
- 三种输出模式：CC/CV/CP
- CC/CV优先权可设，有效减小电流过冲
- 高速动态恢复时间<1ms
- LIST模式，可仿真各种电压扰动波形，上升/下降斜率可调
- 全面的保护模式：过压、过流、欠压、欠流、过功率、过温度、Foldback折返
- 软硬件结合的Sense保护电路设计，有效检测Sense反接、漏接等问题，保护DUT
- 外部触发Trigger及inhibit输出禁止控制IO端口
- 标配USB/LAN接口，选配GPIB/外部模拟量接口
产品功能与优势
LIST模式仿真各种供电扰动波形
IT-M3140系列提供LIST编程模式，该模式下用户可以通过设定工步数（max100步）、每步输出电压/电流、单步持续时间（0.001s-3600s）、上升下降斜率等参数，生成任意直流电压扰动波形。例如电压瞬间跌落或电压缓慢上升，以全面验证直流用电负荷的抗干扰性能，适用于DC-DC电源模块、电机驱动器以及电池供电类家用电器等产品测试。

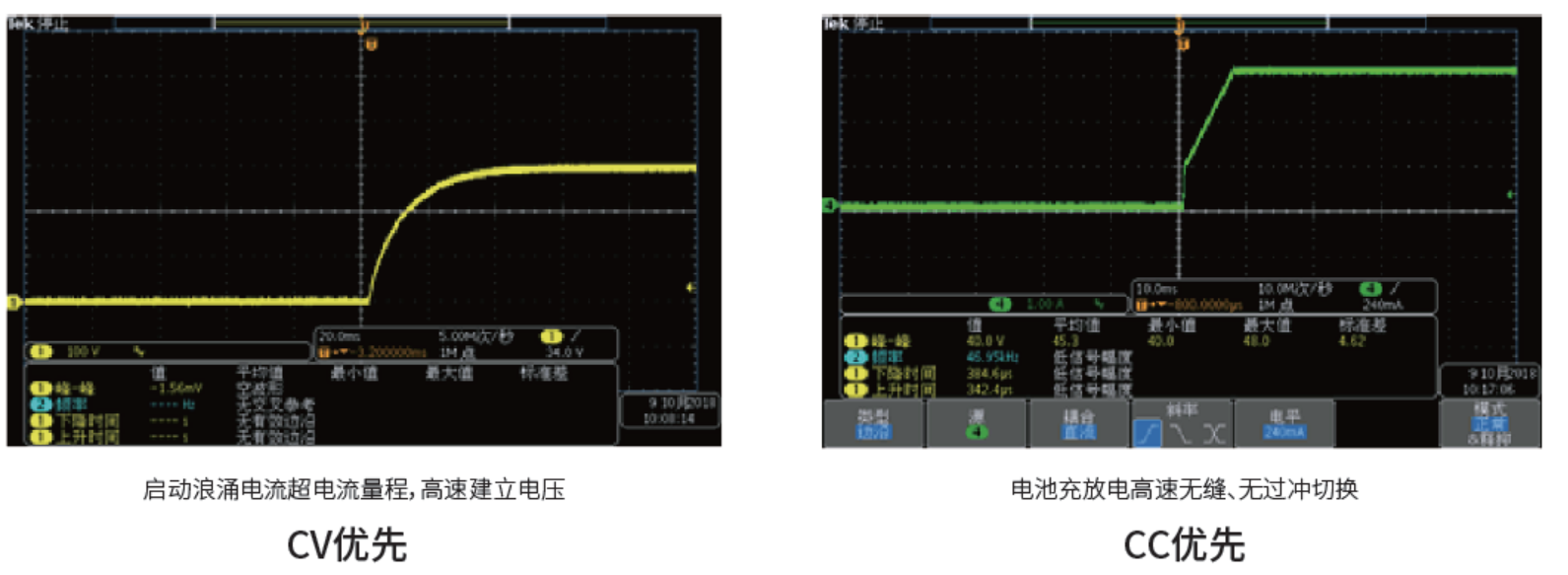

CC/CV优先权功能，有效抑制电流过冲
IT-M3140系列具备CC/CV优先权功能，可帮助用户解决长期测试应用中的各种严苛问题。通过改变CC/CV优先权及环路速度的设置，用户可以获得电压高速模式或电流无过冲模式，让测试变得更加灵活，既然适用于对电流敏感的激光器测试，同时也可以满足电压快速跌落的应用场景。
九种保护模式，提升测试安全性
为进一步提升产品测试的可靠性和安全性，IT-M3140系列提供9种保护模式。在传统过/欠压、过/欠流、过功率保护基础上，额外增加了Fold back、Inhibit及Sense反接保护功能，不仅能够有效减小电源模式切换瞬间的过冲，同时可以避免sense错接或漏接导致的测试异常，搭配Inhibit输出禁止/互锁功能，使得测试更加安全可靠。
