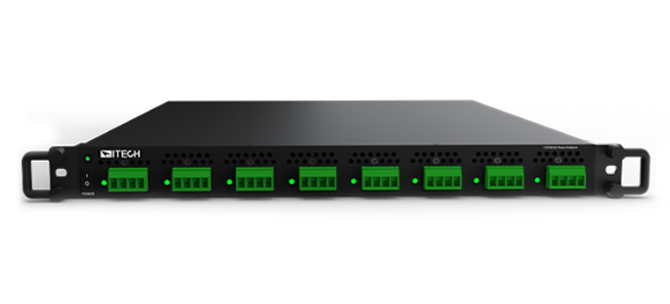

IT2700多通道源载模组系统

IT2700多通道源载模组系统

型号：IT2700
分类 ITECH 艾德克斯 / 直流电源系列 应用场景 ITECH 艾德克斯
我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概要

IT2700系列多通道源载模组系统提供了超高功率密度，1U主机框混搭多种测试模组（直流电源/ 双向电源/ 回馈直流负载/ SMU精密源表 ），模组之间支持同步、时序控制，相同模组可串并联，标配LAN、USB、CAN通讯接口、数字I/O接口和免费上位机软件，适合DC-DC模块、通信电源模块、 功率器件、 3C产品，如手机、PCBA、电池模拟与测试、光电芯片和电源管理芯片等研发、设计验证、制造环节中的ATE系统集成。 产品型录 产品视频 操作视频 产品介绍 产品介绍视频2 应用资料 用户手册

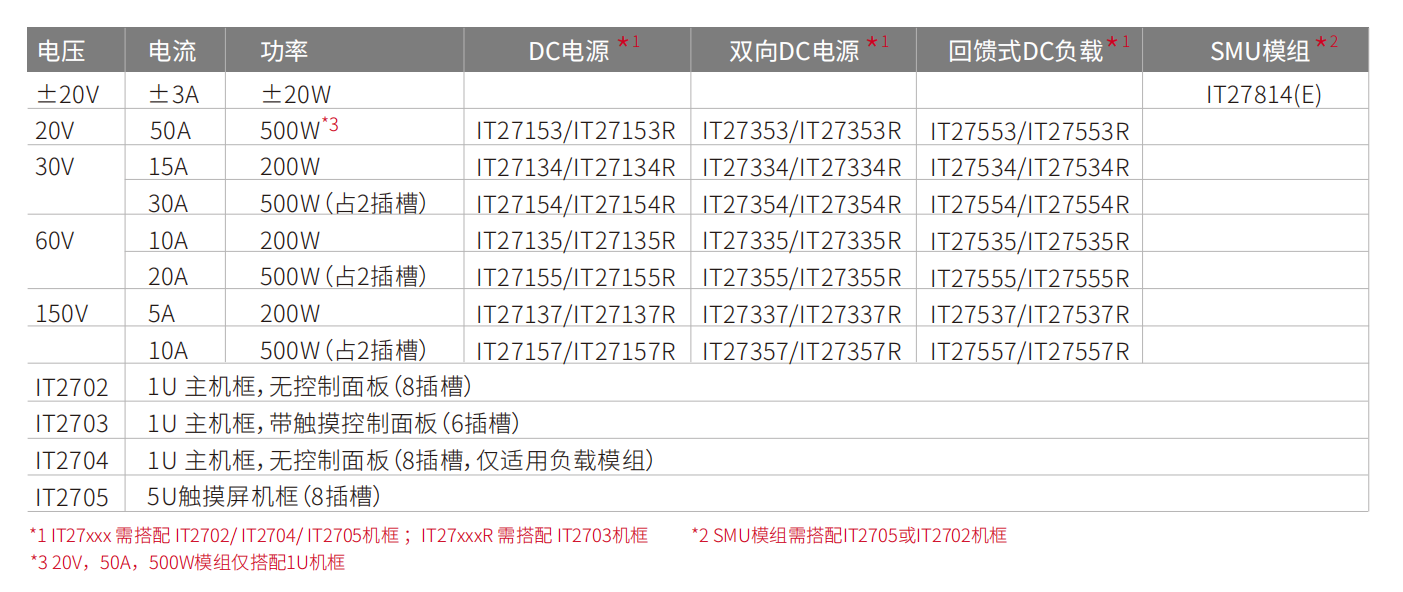

产品型号

型号电压电流功率分辨率精 度接 口尺寸
IT27021u无控制面板机框标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U（8插槽）
IT27031u带控制面板机框标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U（6插槽）
IT27041u无控制面板机框（仅适用负载模组）标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U（8插槽）
IT27055U主控机框，7英寸显示屏标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口5U（8插槽）
IT27814E±20V±3A±20W210uV/1nA±(0.02%+1mV) / ±(0.05% +8nA)源表SMU2 x 插槽
IT27814±20V±3A±20W6uV/0.1nA±(0.015%+300uV) / ±(0.025% +8nA)源表SMU2 x 插槽
IT27153/ IT27153R20V50A500W1mV/1mA≤0.02% + 0.02%FS/ ≤0.05% + 0.05%FS直流电源2 x 插槽
IT27353/ IT27353R20V±50A±500W1mV/1mA≤0.02% + 0.02%FS/ ≤0.05% + 0.05%FS双向直流源2 x 插槽
IT27553/ IT27553R20V-50A-500W1mV/1mA≤0.02% + 0.02%FS/ ≤0.05% + 0.05%FS回馈直流负载2 x 插槽
IT27134/IT27134R30V15A200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT27135/IT27135R60V10A200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT27137/IT27137R150V5A200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT27154/IT27154R30V30A500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源2 x 插槽
IT27155/IT27155R60V20A500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源2 x 插槽
IT27157/IT27157R150V10A500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源2 x 插槽
IT27334/IT27334R30V±15A±200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流源1 x 插槽
IT27335/IT27335R60V±10A±200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流源1 x 插槽
IT27337/IT27337R150V±5A±200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流源1 x 插槽
IT27354/IT27354R30V±30A±500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流源2 x 插槽
IT27355/IT27355R60V±20A±500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流源2 x 插槽
IT27357/IT27357R150V±10A±500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流源2 x 插槽
IT27534/IT27534R30V-15A-200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈直流负载1 x 插槽
IT27535/IT27535R60V-10A-200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈直流负载1 x 插槽
IT27537/IT27537R150V-5A-200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈直流负载1 x 插槽
IT27554/IT27554R30V-30A-500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈直流负载2 x 插槽
IT27555/IT27555R60V-20A-500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈直流负载2 x 插槽
IT27557/IT27557R150V-10A-500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈直流负载2 x 插槽

*以上规格如有变动，恕不另行通知

产品特点

  • 体积小巧：1U 机架空间，可提供多达 8 路输出
  • 灵活的模块化系统：可混合搭配功率、电平和性能不同的模块
  • 两种1U机框，四种模块（单向源，双向源，回馈载，SMU精密源表 * 4 ）

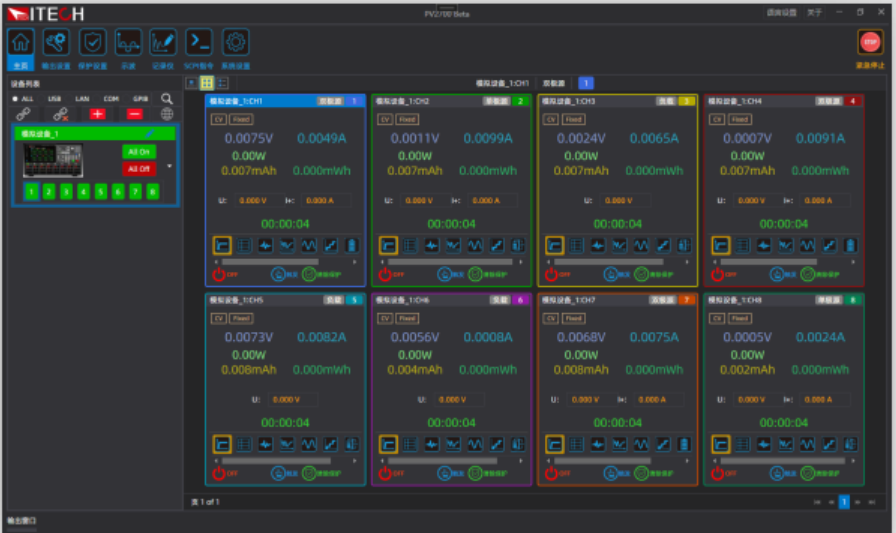

  • 免费上位机多通道软件，支持8输出仪表显示
  • 示波器功能：可对电压和电流进行数字化转换，频率高达200kHz，600kpts *1
  • 数据记录功能：高达50kHz采样率，仪器内部提供2GB内存，上位机无限记录
  • 电隔离源载模组支持8个模组主从并联可达2kW *2

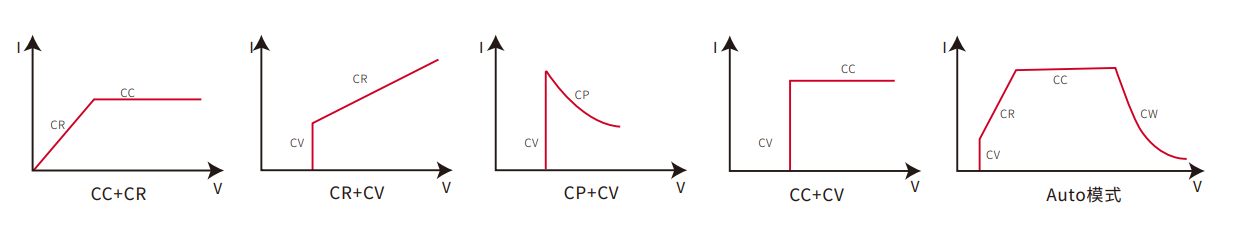

  • 负载功能：支持CC, CV, CP, CR, CC+CV, CR+CV, CP+CV, CC+CR, AUTO, BSIM（电池模拟）十种工作模式
  • 电源功能： 具有CV、CC、CP环路，支持内阻的设定
  • 双向源模组支持负载模式下的电阻设定
  • 源载模组均为宽量程功率模组
  • 单模组电压高达150V，电流高达50A，功率高达500W
  • SMU源表模组支持四象限切换，EIS测试，精度高达nA级
  • 支持跨机框成组同步控制，通道数无上限
  • 丰富的触发输出和输入，支持步触发输出，可触发其他模块(采集，示波，数据记录等)
  • 测量功能：多输出/单输出仪表显示、示波器显示、数据记录显示、支持V/I/P的平均值，最小值和最大值，并计算所有输出的P，Ah和Wh值

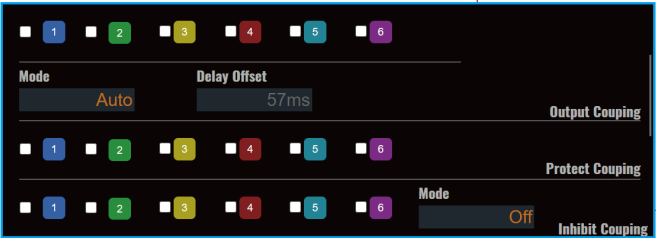

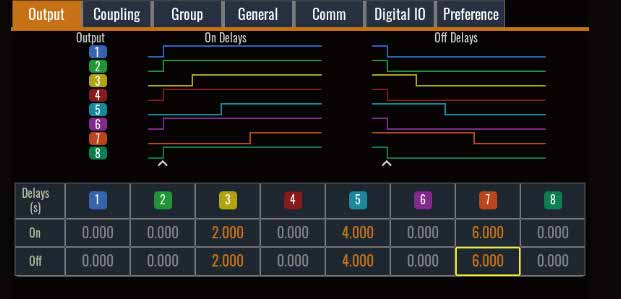

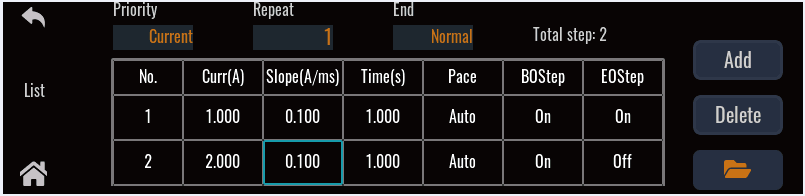

  • 输出功能：list功能、任意波形、扫描正弦波、任意波序列、恒定驻留任意波、负载瞬态、电池模拟 *3 、电池测试 、输出开启/关闭序列化看门狗功能、支持输出耦合
  • 全面保护：OVP, UVP, OCP, OPP, OTP, UCP, Foldback功能，支持保护耦合
  • 模块标配防反接功能，自带功率继电器，支持防泄放和防浪涌功能
  • 支持Web控制功能，使用通用的浏览器实现所有功能应用
  • 自适应 100-380 Vac 单相交流输入，适应全球电压
  • 标配LAN （Rawsocket/Modbus-TCP/VNC/VXI-11/Web/Telnet） 、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口，支持U盘导入和导出数据，支持SCPI和Modbus协议
  • *1 1U机框的示波器功能可通过PV2700软件显示和操作 *2 同机框支持两组主从并联 *3 仅双向源 *4 SMU模组可搭配IT2702或IT2705机框
