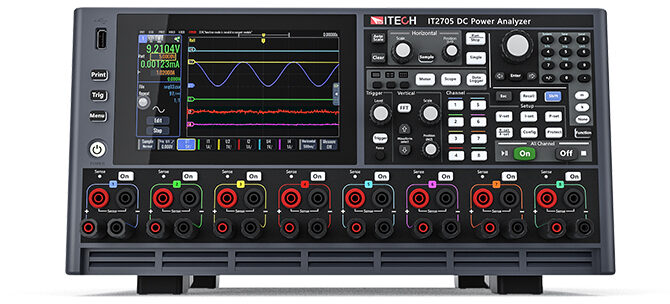

IT2705直流电源分析仪

IT2705直流电源分析仪

型号：IT2705
分类 ITECH 艾德克斯 / 直流电源系列 应用场景 ITECH 艾德克斯
我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概要

IT2705是一款高度集成的模块化直流电源分析仪，专为动态功耗测量、电池模拟与电源特性分析而设计。集成直流电源、回馈负载、任意波形发生器、示波采样与数据记录功能，支持图形化操作界面，无需二次开发即可完成复杂测试流程。 IT2705直流电源分析仪支持多种功能模块灵活组合，包括直流源、双向源、回馈负载及SMU模块，单模组功率覆盖20W至500W，最多配置8通道。适用于IoT终端、芯片供电、汽车电子与智能穿戴等场景，助力工程师深入解析启动波形、瞬态响应与功耗特性，全面提升测试效率与准确性。 产品型录 产品视频 操作视频 产品介绍视频2 应用资料 用户手册

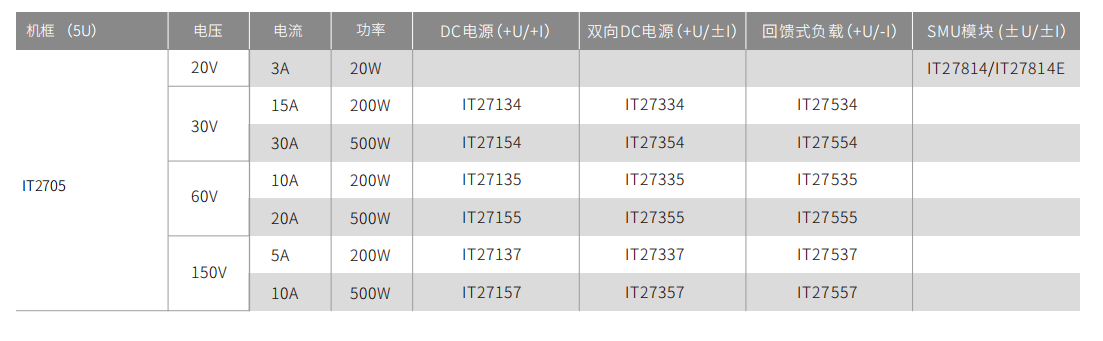

产品型号

型号电压电流功率分辨率精 度接 口尺寸
IT27055U主控机框，7英寸显示屏标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口5U（8插槽）
IT27557150V-10A-500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈式直流负载1 x 插槽
IT2755560V-20A-500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈式直流负载1 x 插槽
IT2755430V-30A-500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈式直流负载1 x 插槽
IT27537150V-5A-200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈式直流负载1 x 插槽
IT2753560V-10A-200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈式直流负载1 x 插槽
IT2753430V-15A-200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS回馈式直流负载1 x 插槽
IT27357150V±10A±500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流电源1 x 插槽
IT2735560V±20A±500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流电源1 x 插槽
IT2735430V±30A±500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流电源1 x 插槽
IT27337150V±5A±200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流电源1 x 插槽
IT2733560V±10A±200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流电源1 x 插槽
IT2733430V±15A±200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS双向直流电源1 x 插槽
IT27157150V10A500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT2715560V20A500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT2715430V30A500W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT27137150V5A200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT2713560V10A200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT2713430V15A200W1mV/1mA≤0.02%+0.02%FS / ≤0.05%+0.05%FS直流电源1 x 插槽
IT27814E±20V±3A±20W210uV/1nA±(0.02%+1mV) / ±(0.05% +8nA)四象限源量测单元1 x 插槽
IT27814±20V±3A±20W6uV/0.1nA±(0.015%+300uV) / ±(0.025% +8nA)四象限源量测单元1 x 插槽

*以上规格如有变动，恕不另行通知

产品特点

  • 支持 20 种 模组（包括DC源、回馈载、双向源、SMU模组）
  • 最多可安装 8个模组，通道间独立控制且相互隔离
  • 支持两组 ”主从并联“设置，轻松升级功率测试范围 *1
  • 图形化操控界面，引导式菜单界面，极大提升易用性

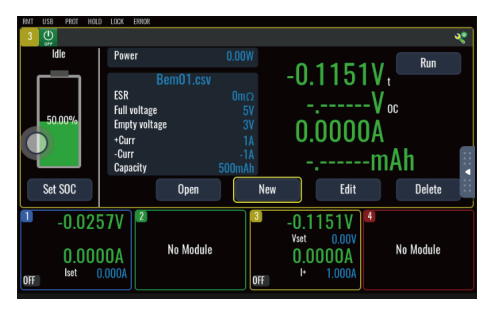

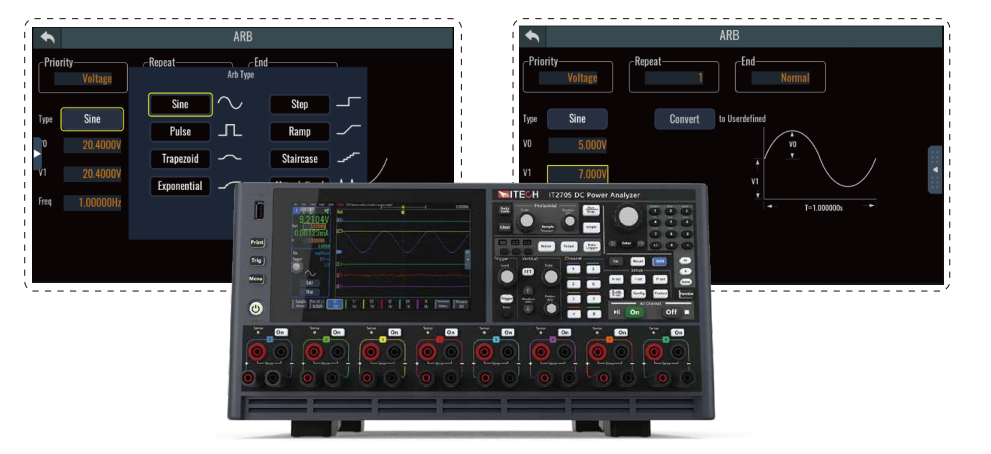

  • 集成LIST、序列输出、电池测试/仿真、任意波形自定义与正弦扫频等多种功能于一体
  • 通过配备IT27814 SMU模组，标配支持电化学阻抗谱（EIS）测试功能，频率范围0.01Hz~20kHz
  • 内置安时/瓦时统计功能，自动统计回馈电量

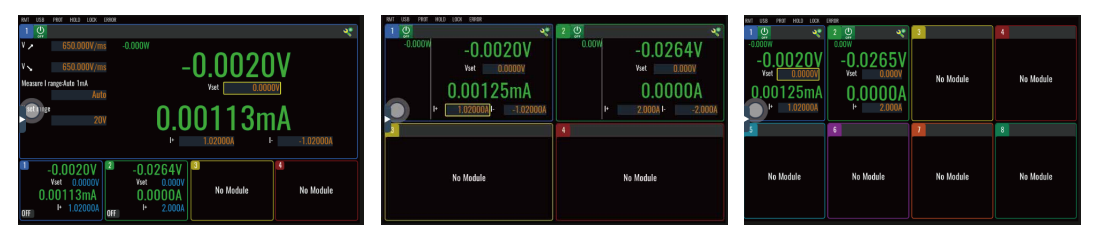

  • 灵活切换界面显示模式：Meter/Scope/Data Logger

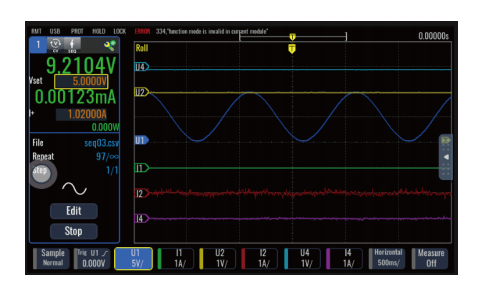

  • 示波模式下，采样率高达200kHz
  • 数据采样记录最小时间间隔高达20us
  • 支持Web控制功能，使用通用的浏览器实现所有功能控制
  • 标配USB/LAN/CAN/DigitIO 通信接口，提供免费程控软件PV2700
  • *1 IT27814&IT27814E模组仅在CC模式下支持并联
