规格参数
产品概要

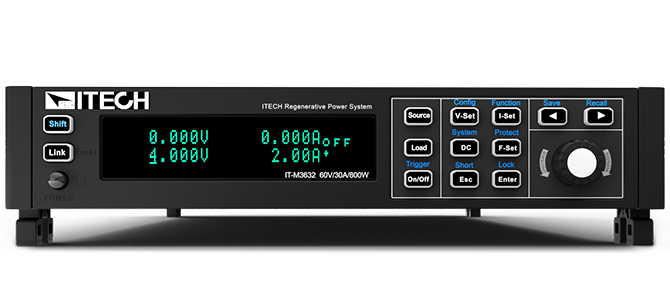

IT-M3600 回馈式源载系统在一台机器内融入了两台设备，既是一台双向电源，也是一台回馈式负载，能量双向流动，一机多用。 作为负载时，其能量回收功能可将吸收的直流电转化成工频交流电返回给电网。作为电源时，也可以被当做一台宽范围的双向 直流电源使用。IT-M3600融合了两种设备的优点，其½U的Mini体积和多达256个通道同步控制功能也为产线客户提高了测试效率和灵活性，节省了空间和采购成本。IT-M3600 具备高精度的输出和量测，适合用于多模组电池、多通道电源、微型逆变器、半导体IC器件等多个测试领域。 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT-M3612 | 60V | ± 30A | ± 200W | 1mV/10mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3622 | 60V | ± 30A | ± 400W | 1mV/10mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3632 | 60V | ± 30A | ± 800W | 1mV/10mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3613 | 150V | ± 12A | ± 200W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3623 | 150V | ± 12A | ± 400W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3633 | 150V | ± 12A | ± 800W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3614 | 300V | ± 6A | ± 200W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3624 | 300V | ± 6A | ± 400W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3634 | 300V | ± 6A | ± 800W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3615 | 600V | ± 3A | ± 200W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3625 | 600V | ± 3A | ± 400W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
| IT-M3635 | 600V | ± 3A | ± 800W | 10mV/1mA | <0.03%+0.03%FS/ <0.1% +0.1%FS | 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 | ½ U |
*以上规格如有变动，恕不另行通知
产品特点
- ½ U的Mini体积，高功率密度
- 双向电源和回馈式负载一键切换

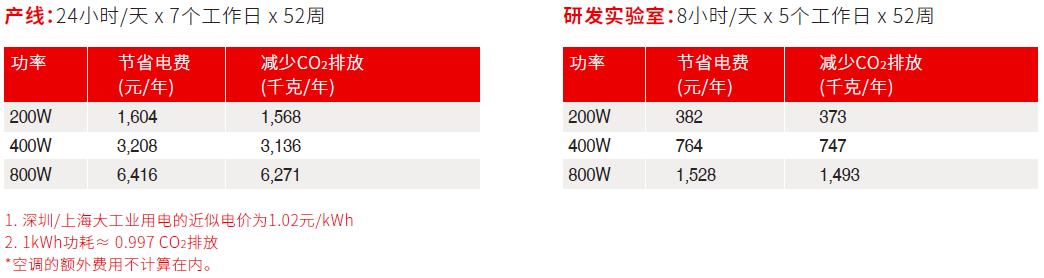

- 待测物与电网间能量双向流动
- 采用第三代SiC功率器件，实现
- 高效的能量回馈

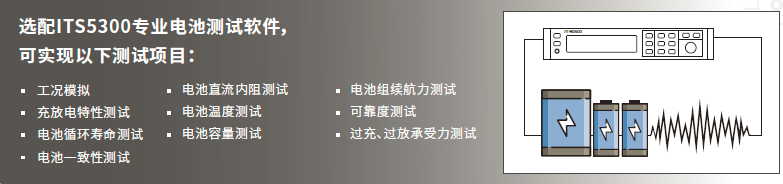

- 电池测试功能

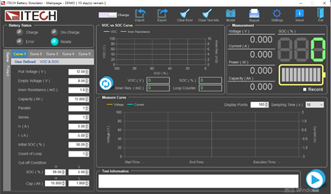

- 电池模拟功能
- 8种操作模式：CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/
- CV+CC+CP+CR *1
- 多达256通道同步运行 ，实现同步或比例跟踪功能
- 高速测量，连接16台单机还能保证10次/秒的更新速率
- CC/CV优先权设置功能
- 支持太阳电池矩阵I-V曲线模拟功能
- 输出阻抗可调节

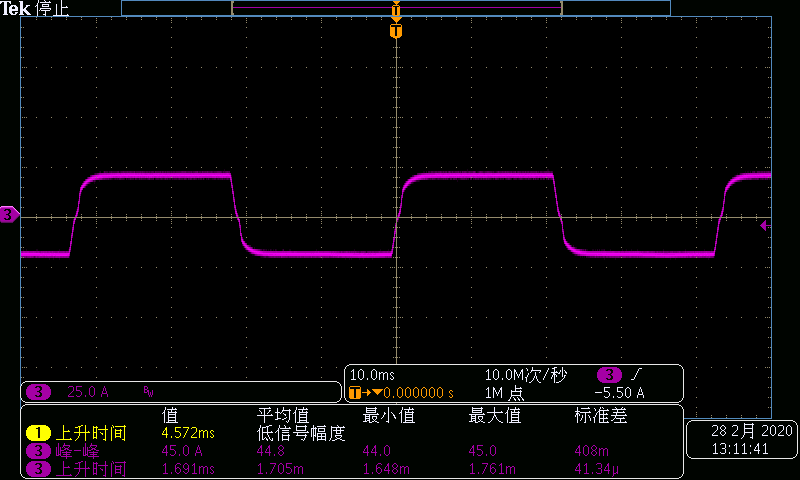

- 可设置电压电流上升下降时间 *2
- 标配温度量测功能，通过选配件可测量待测物温度，并
- 进行过温度保护
- List功能
- 多种保护功能：过流/欠流/过压/过热/过功率/欠压保
- 护、电网故障保护和故障存储、foldback功能、断电保护
- 功能、Sense感测异常保护功能
- 电网状态自动检测，实现可靠并网功能
- 预充电功能，防止直流加载电流过冲
- 通过选配件实现防反接保护功能
- 五种选配卡，提供RS232、CAN、LAN、GPIB、USB_TMC、
- USB_VCP、RS485、外部模拟量和IO等多种控制方式
- *1：复合操作模式只在负载功能下实现
- *2：负载只可设置电流上升下降时间
产品功能与优势

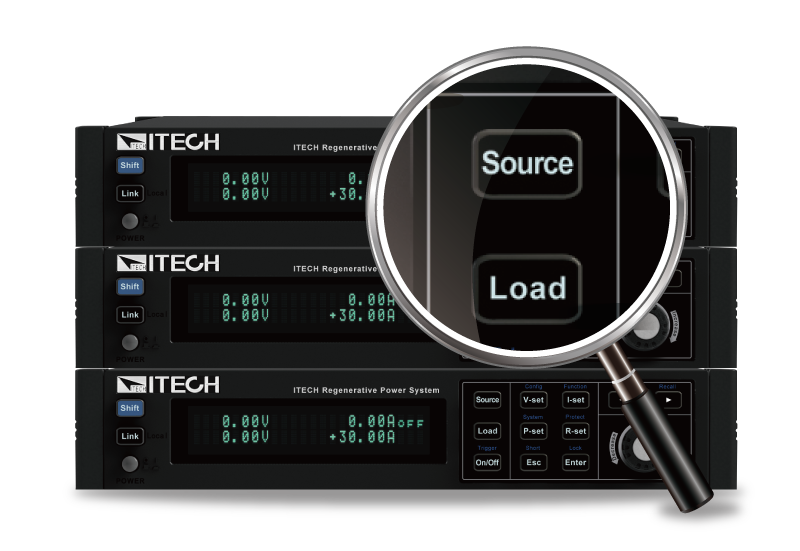

电源/负载 一键切换
IT-M3600很好的将两种设备集合在了½U的小巧体积中，不仅可以当高性能的双向直流电源运行；也可以当回馈载操作，模拟各种负载特性，并将电能无污染的回馈电网，一机多用。用户无需通过软件以及任何终端设备，一键即可切换操作模式，避免了在连接设备及操作软件时花费过多时间，同时也大大的节省了空间和成本。
