规格参数
产品概要

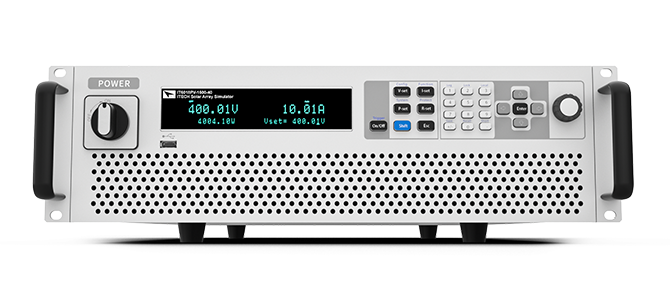

IT6000PV系列是一款太阳能阵列模拟器，具备I-V/P-V曲线仿真功能，能够模拟各种太阳能电池板在不同环境条件下（包括温度、光照、阴影衰减、老化度）的IV输出特性。该系列具备1500V高压输出和快速MPPT跟踪速度，标配光伏曲线仿真软件，可控制多达20台IT6000PV源，实现多通道MPPT追踪测试。广泛应用于并网逆变器、组串式逆变器、光储一体机、储能变流器等测试验证，为用户提供高效的测试解决方案。 产品型录 产品视频 产品介绍视频2 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT6054PV-1500-120 | 1500V | 120A | 54kW | 0.1V/0.01A | ≤0.02%+0.02%FS/≤0.1%+0.1%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 15U |
| IT6036PV-1500-80 | 1500V | 80A | 36kW | 0.1V/0.01A | ≤0.02%+0.02%FS/≤0.1%+0.1%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 6U |
| IT6018PV-1500-40 | 1500V | 40A | 18kW | 0.1V/0.001A | ≤0.02%+0.02%FS/≤0.1%+0.1%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
*以上规格如有变动，恕不另行通知
产品特点
- 电压范围：0-1500V输出，高功率密度，3U可达18KW
- 采用双向能馈式设计，兼具Source和Sink功能，回馈效率最高可达95%
- 可支持控制 20 台太阳电池电源于多通道 MPPT 测试
- 仿真多种太阳能电池（单晶硅电池、多晶硅电池、薄膜电池）的输出特性（Fill Factor）

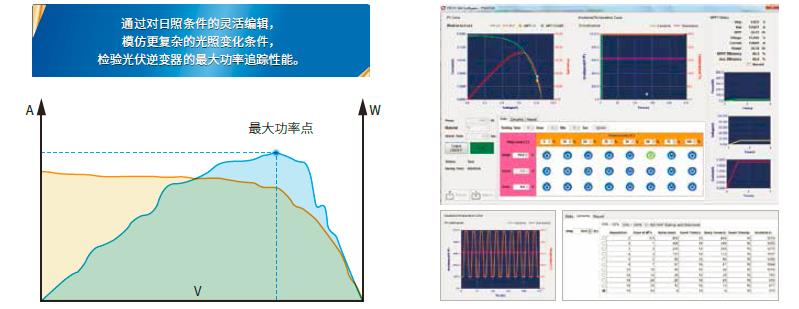

- 仿真不同温度及光照下的I-V曲线

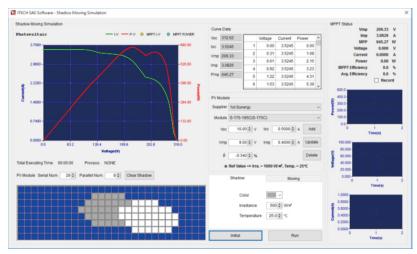

- 仿真太阳能面板在屏蔽（云遮）下的I-V曲线

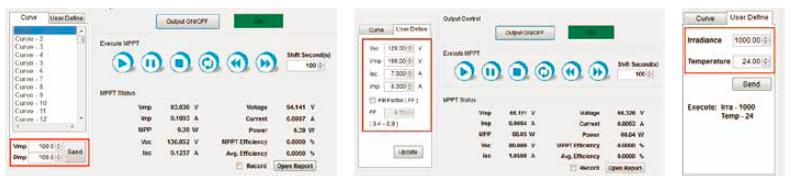

- 测试Static&Dynamic MPPT效能
- 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规测试程序，并生成报表
- 图形化的软件操作界面，实时测试并显示光伏逆变器的MPPT状态

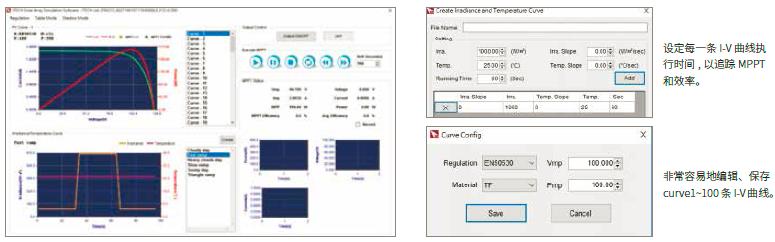

- 可通过Vm、Pm、FF、材料、法规等参数点自动编程控制100条I-V曲线
- 具有100条*128点曲线和4096点的编程控制
- 支持四点法在线切换功能及专业LIST Mode
- 标配USB/LAN/CAN/数字IO接口，选配GPIB/模拟量&RS232
产品功能与优势
