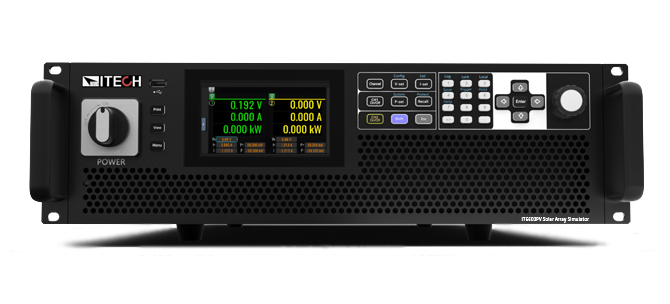

IT6600PV系列 太阳能阵列模拟器

IT6600PV系列 太阳能阵列模拟器

型号：IT6600PV
分类 ITECH 艾德克斯 / 直流电源系列 应用场景 ITECH 艾德克斯
我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概要

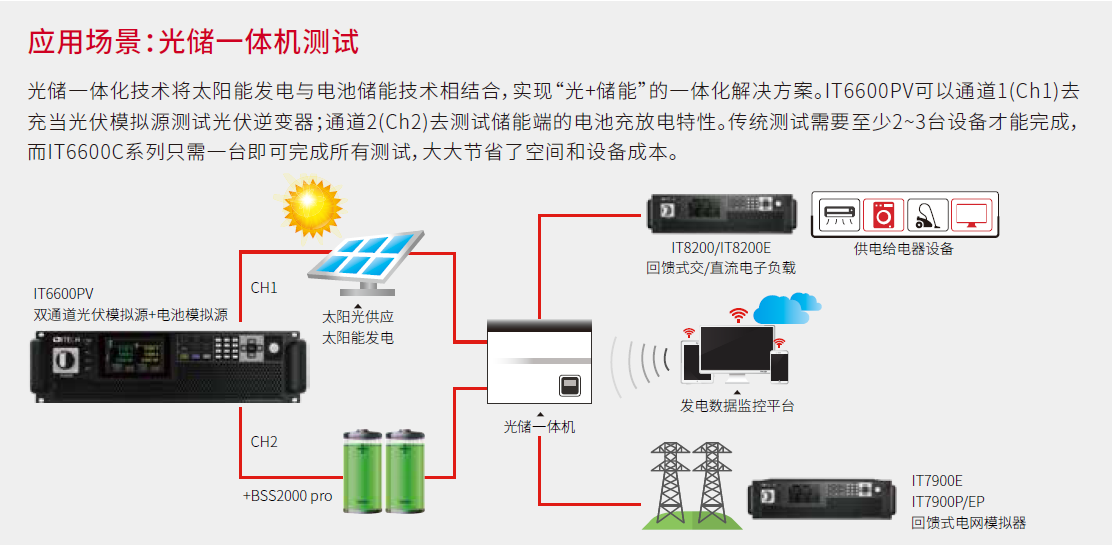

IT6600PV系列演绎了新一代图形化太阳能阵列模拟器，用于精确地仿真各种太阳能电池板在不同环境（温度、光照、阴影衰减、老化度）下的IV输出特性。全新的触摸屏设计配合图形化的操作界面，让用户能够快速进行参数设定和波形编辑，测试光伏逆变器的静态和动态最大功率追踪效能(MPPT)，为并网逆变器、组串式逆变器、光储一体机、户用逆变器等测试验证提供支持。 作为高功率密度电源的新巅峰，IT6600PV系列在3U的机框内提供双通道各21kW的高功率密度设计，独立的两个通道通过串联&并联，输出更可高达42kW，单台设备即可覆盖竞品3~5台的输出范围，满足各种高电压、大电流应用。该系列电压最高可达2250V，功率可达10MW以上。同时兼具电源和负载特性，实现能量的循环利用，拥有高速的MPPT跟踪速度，可同步控制多达20通道来进行多通道 MPPT 测试。 产品型录 产品视频 操作视频 产品介绍 产品介绍视频2 应用资料 用户手册

产品型号

型号电压电流功率分辨率精 度接 口尺寸

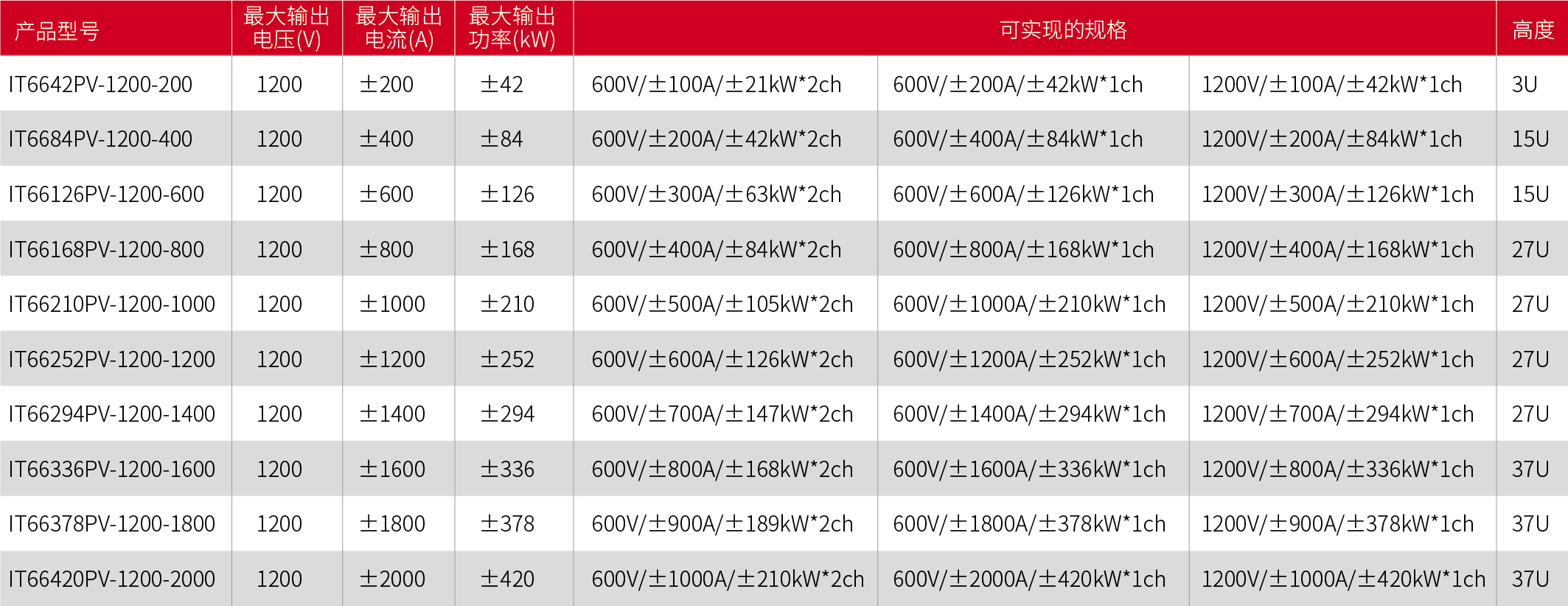

IT6642PV-1200-2001200V±200A±42kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS2323U
IT6684PV-1200-4001200V±400A±84kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23215U
IT66126PV-1200-6001200V±600A±126kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23215U
IT66168PV-1200-8001200V±800A±168kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66210PV-1200-10001200V±1000A±210kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66252PV-1200-12001200V±1200A±252kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66294PV-1200-14001200V±1400A±294kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66336PV-1200-16001200V±1600A±336kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U
IT66378PV-1200-18001200V±1800A±378kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U
IT66420PV-1200-20001200V±2000A±420kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U

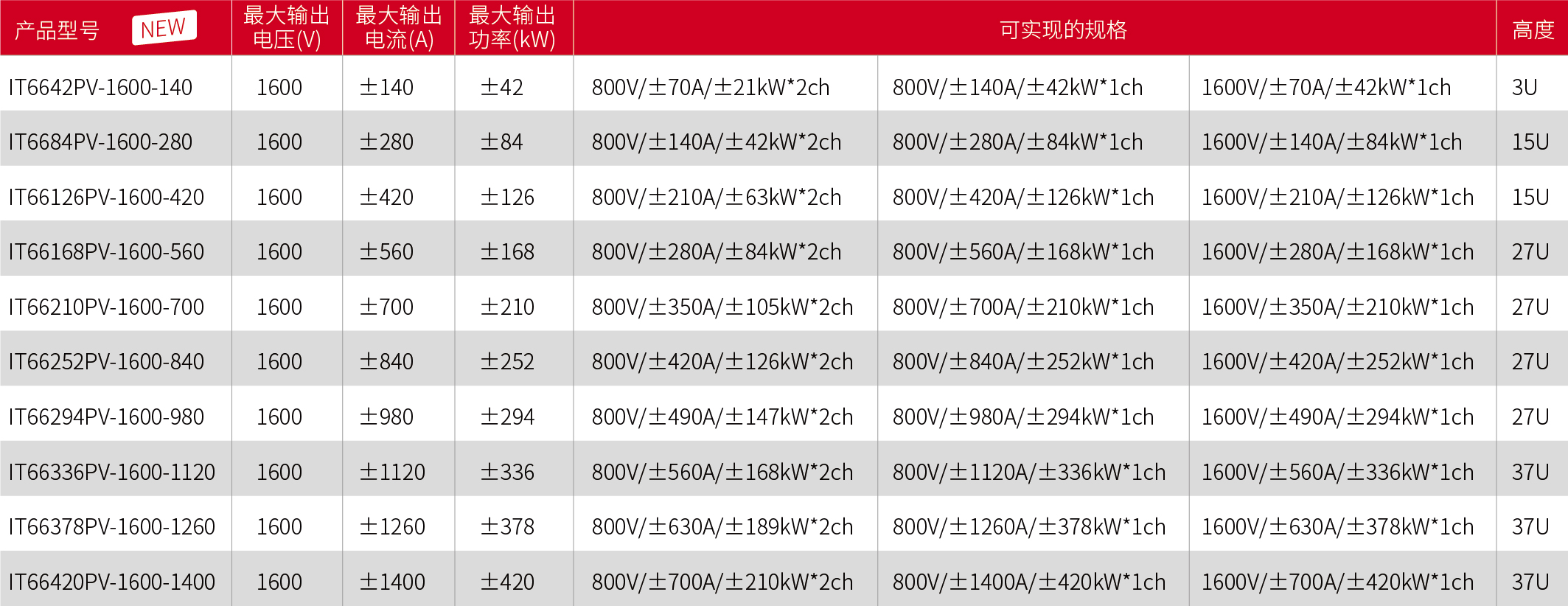

IT6642PV-1600-1401600V±140A±42kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS2323U
IT6684PV-1600-2801600V±280A±84kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23215U
IT66126PV-1600-4201600V±420A±126kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23215U
IT66168PV-1600-5601600V±560A±168kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66210PV-1600-7001600V±700A±210kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66252PV-1600-8401600V±840A±252kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66294PV-1600-9801600V±980A±294kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66336PV-1600-11201600V±1120A±336kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U
IT66378PV-1600-12601600V±1260A±378kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U
IT66420PV-1600-14001600V±1400A±420kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U
IT6642PV-2250-1002250V±100A±42kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS2323U
IT6684PV-2250-2002250V±200A±84kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23215U
IT66126PV-2250-3002250V±300A±126kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23215U
IT66168PV-2250-4002250V±400A±168kW0.001V/0.001A≤0.02%+0.01%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66210PV-2250-5002250V±500A±210kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66252PV-2250-6002250V±600A±252kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66294PV-2250-7002250V±700A±294kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23227U
IT66336PV-2250-8002250V±800A±336kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U
IT66378PV-2250-9002250V±900A±378kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U
IT66420PV-2250-10002250V±1000A±420kW0.001V/0.01A≤0.02%+0.02%FS / ≤0.03%+0.03%FSUSB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS23237U

*以上规格如有变动，恕不另行通知

产品特点

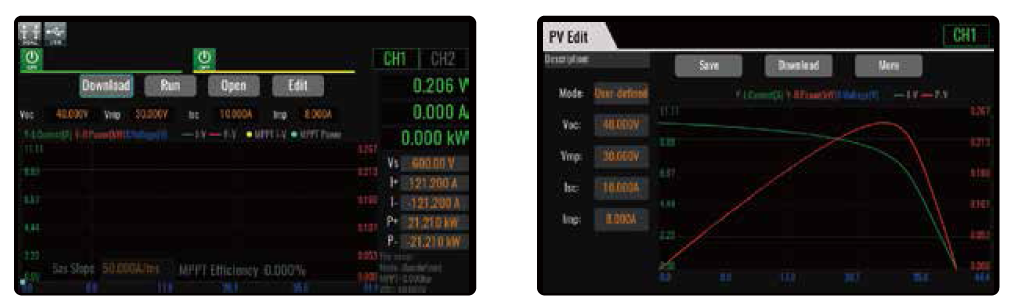

  • 5寸触摸屏，图形化的操作界面，实时显示光伏逆变器的MPPT状态

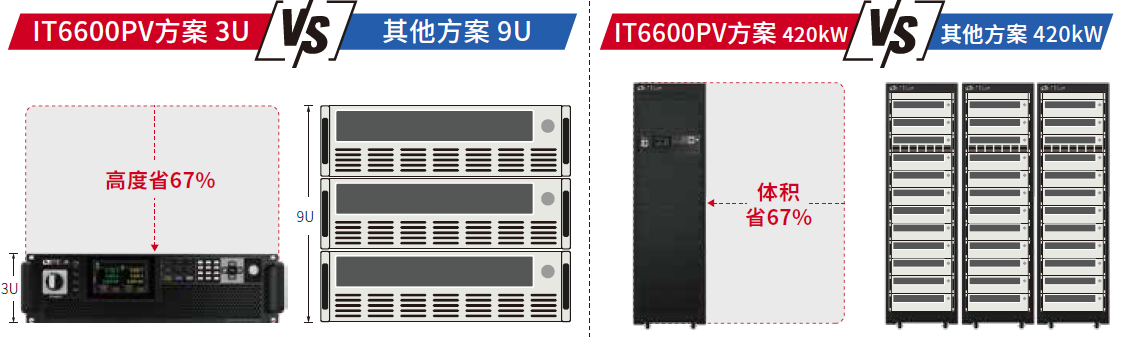

  • 高功率密度，3U内最大可达42kW
  • 3U内实现完全独立的双通道设计，通道之间可串、并联
  • 双向电源，集电源和负载功能于一体
  • 主从均流，并机可达10MW
  • 最高效率可达95%
  • 内置电池模拟功能 *1
  • 燃料电池模拟 *2
  • 动态响应≤200μs
  • 标配通讯接口
  • USB（USB-TMC/USB-VCP）
  • LAN（Rawsocket/Modbus-TCP/Profinet/VNC/VXI-11/Web/Telnet）
  • CAN2.0B（CANopen/CAN2.0）
  • 数字IO
  • 选配通讯接口：GPIB/EtherCAT/analog&RS232
  • *1 如需更高功能，可选配BSS2000电池模拟器软件
  • *2 选配FCS3000燃料电池模拟软件
  • 性能
  • 精确仿真硅、砷化镓及其他类型太阳能光伏板的IV特性输出

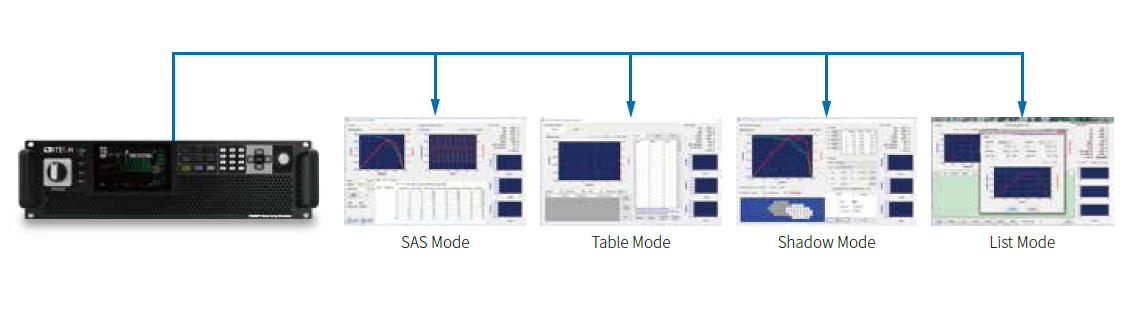

  • 标配多通道太阳能矩阵仿真软件
  • 可仿真不同温度及光照环境下的I-V曲线
  • 仿真太阳能面板在屏蔽（云遮）下的 I-V 曲线
  • 软件内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规动态模型测试，并生成报表
  • 测试 Static&Dynamic MPPT 效能
  • 可支持控制20通道MPPT测试
  • 可通过 Vm,Pm,FF, 法规等参数点自动编程控制 100 条I-V 曲线
  • 具有 100 条 *128 点曲线和 4096 点精确的编程控制
  • 支持四点法在线切换功能
