【产品概述】
TH2883系列产品是同惠研发的脉冲式线圈测试仪产品线。可完整提供低压30V到高压10kV，单通道到多通道（最大8通道）系列线圈测试仪解决方案。
该产品线采用当前主流32bit CPU和高密度 SMD贴装工艺，65k色的7寸宽屏TFT显示器。操作功能简洁易用，显示界面清新亮丽。最低30V，最高10kV涵盖宽范围脉冲电压，低至1uH电感量的线圈测试，高达200Msps的采样率，6k Bytes的存储深度，让您的测试“无微不至”。
TH2883系列根据输出电压不同分为TH2883-1、TH2883-5、TH2883-10三种单通道输出的型号。TH2883-1是低电感脉冲式线圈测试仪，具有最低30V、最高1200V的脉冲电压，可测试低至1uH电感量的线圈，是开关电源等所用电感线圈的理想测试产品。TH2883-5具有100V-5000V的宽范围脉冲电压，是测试各种线圈的标配产品。TH2883-10具有最高10kV的脉冲输出电压，可测试更高绝缘耐压的匝间测试。若配备TH28831匝间绝缘多路扫描仪可将上述三款单通道测试仪扩展为10通道。

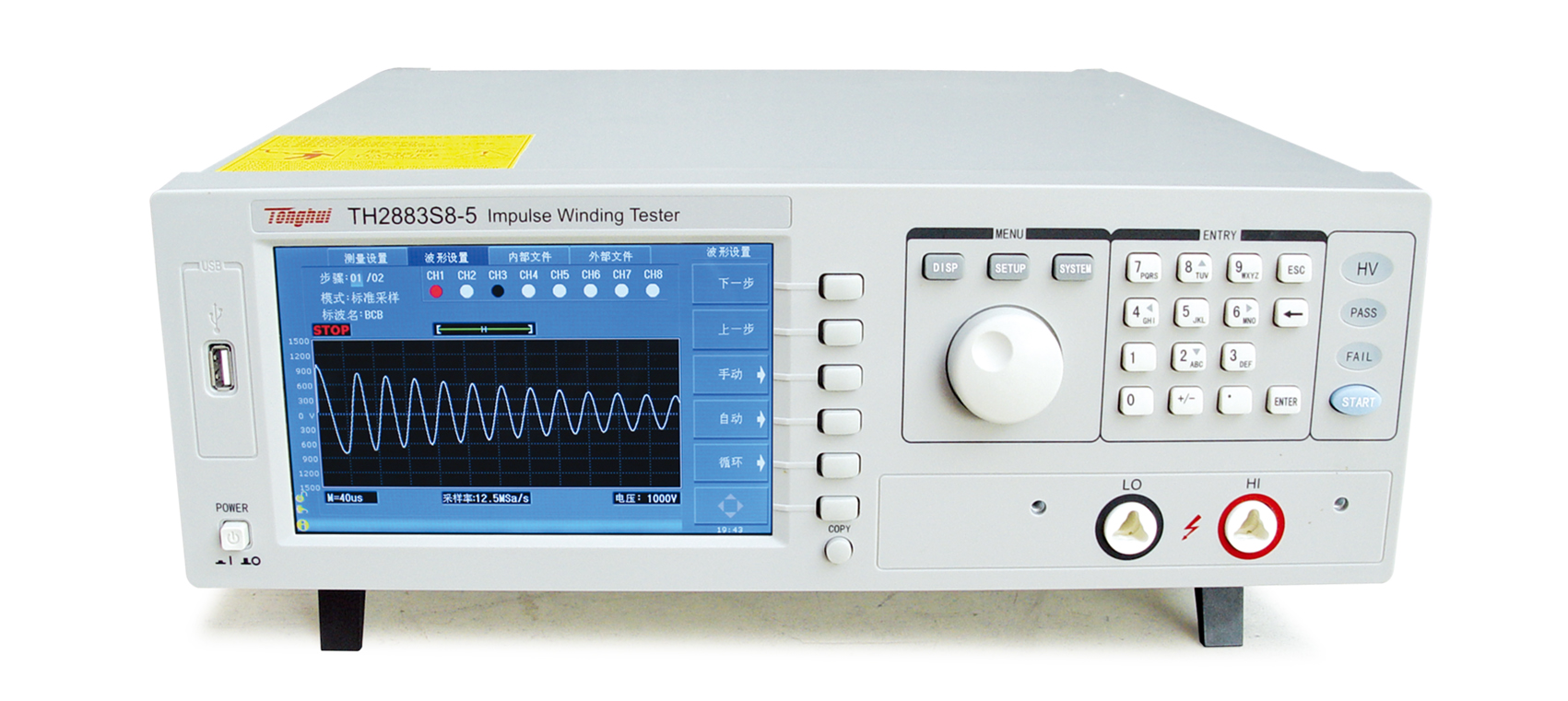

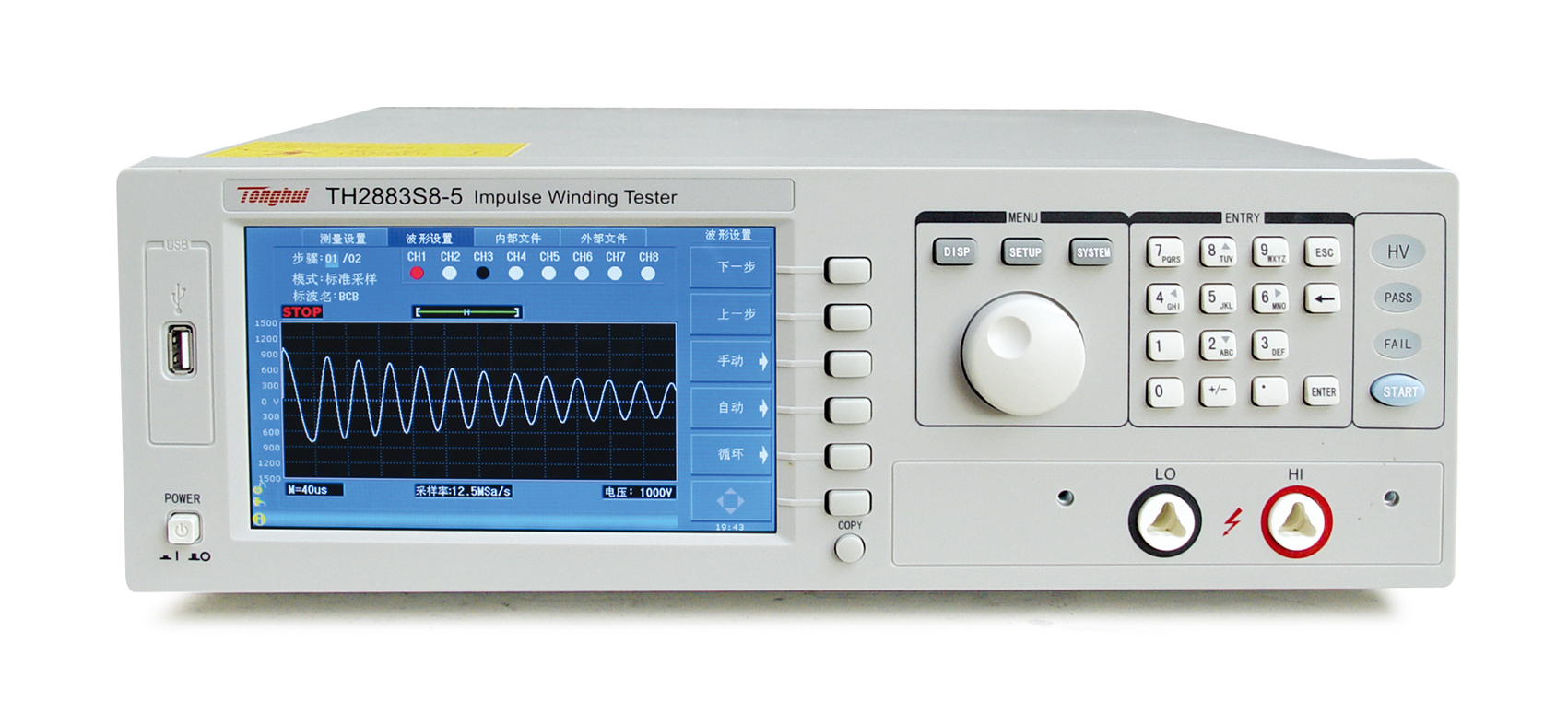

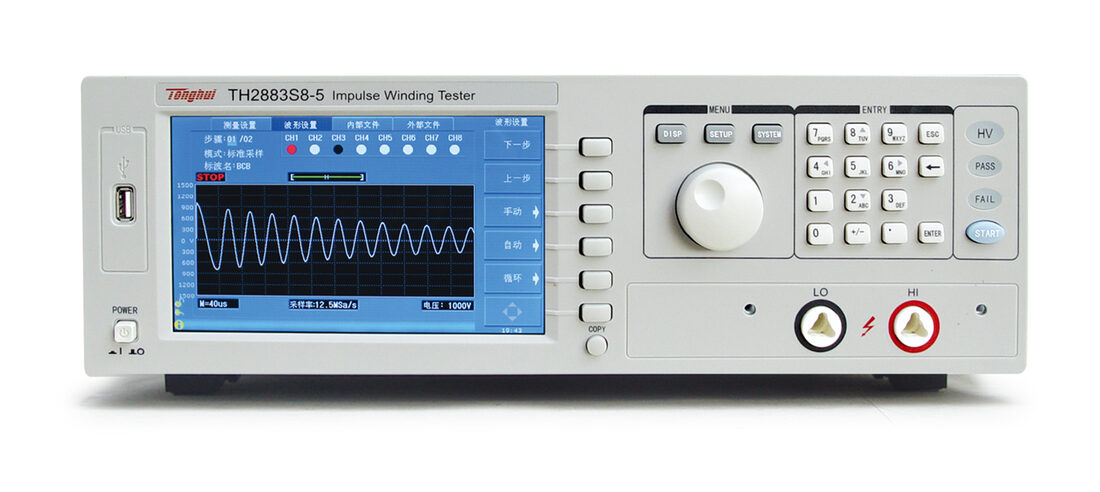

TH2883系列还提供了4通道与8通道两款多路测试的一体机，他们所对应的型号分别为TH2883S4-5和TH2883S8-5供用户灵活选择。

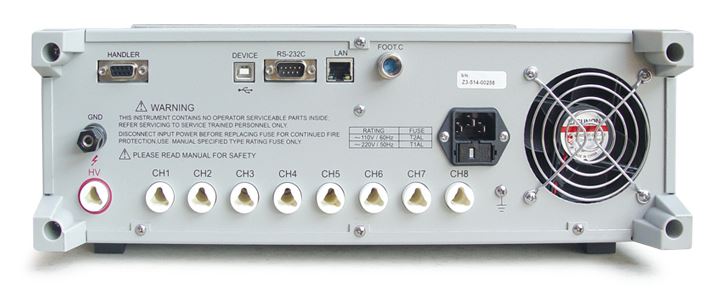

TH2883系列产品标配USBHost、RS232C、USB Device和LAN接口，既方便您图形的快速保存，又方便您进行远程控制。
功能特点
A. 线圈性能分析
线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。TH2883系列脉冲式线圈测试仪通过比较被测线圈的衰减振荡波型与标准波形来判定该绕组的电感、品质因素（Q值）、绕组的圈数差、匝间层间短路，在有导磁材料的情况下还能判断其材质的差别，高压脉冲下电晕放电的发生还可以对绕组层间或多个绕组间绝缘不良进行判定。
图A-1中的自激振荡衰减波形直接和线圈的电感值 L 及品质因素 Q 值有着密切的关系，而 L 值及 Q 值又和线圈的圈数、制造工艺、是否空心线圈并且还与导磁材料特性又有着不可分割的关系。由于施加电压是高压脉冲电压，因此，线圈短路、匝间局部短路或由于绝缘损伤引起的层间或匝间电晕放电现象自然很容易被发现。
