【产品概述】
在测试电流时，经常会被下列问题困扰：
1. 测试电流范围较广，从10A级别到mA、μA、nA级别甚至是pA、fA级别这样的超小电流，寻找测试设备时无法选择同一个品牌的仪器而烦恼。
2. 即使找到了符合范围的所有仪器，也无法解决测量精度问题。
3. 解决了测量精度问题，测量速度又不够。
4. 测量速度够了，又面临只能测试单个器件，无法提高测试效率。
5. 测试效率提高了，需要配套自动化设备进一步提高测试效率怎么办？
6. 解决了上述问题后，又需要解决测量结果实时记录及统计等问题。
那么，能否找到一个厂商，能够解决上面所有问题？
答案是有，常州同惠电子提供了电流测试的综合解决方案。
【技术参数】
一． 单通道电流解决方案

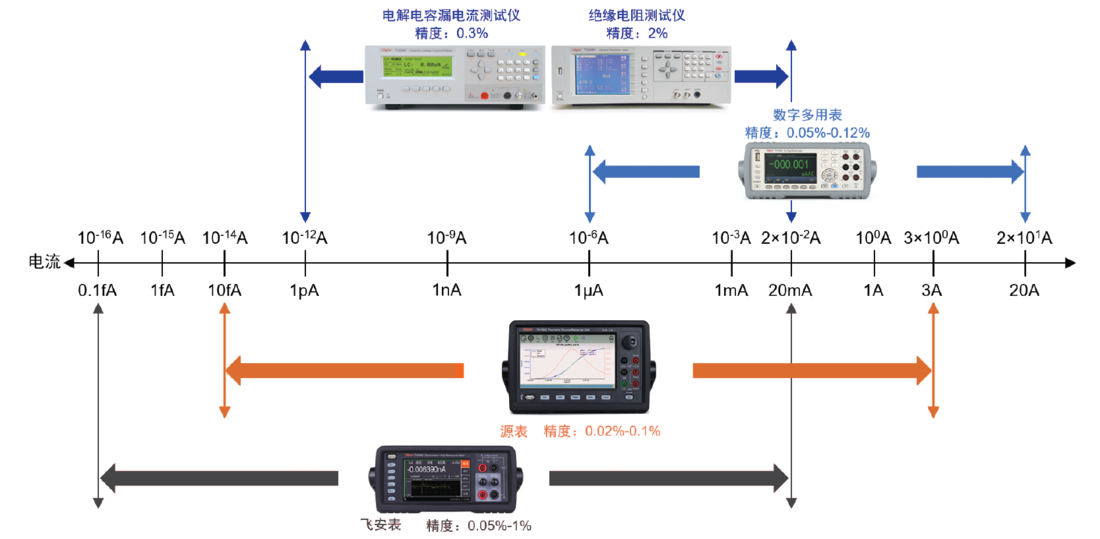

从同惠电流测试产品线可以看出，单通道电流测试，同惠可以提供下面测试需求：
1. 电流从fA级别到10A级别，更大电流的测试可以通过数字功率计或者万用表加电流传感器来解决。
2. 测量精度从0.02%-2%级别，基本涵盖了大多数测试需求，甚至超小电流（fA级别）也不在话下。
3. 测量速度从40ms到1000000点/秒（1μs），基本解决了测量速度问题。
4. 所有机器均可配备HANDLER接口，并提供了SCPI或MODBUS协议，和自动化配套毫无压力。

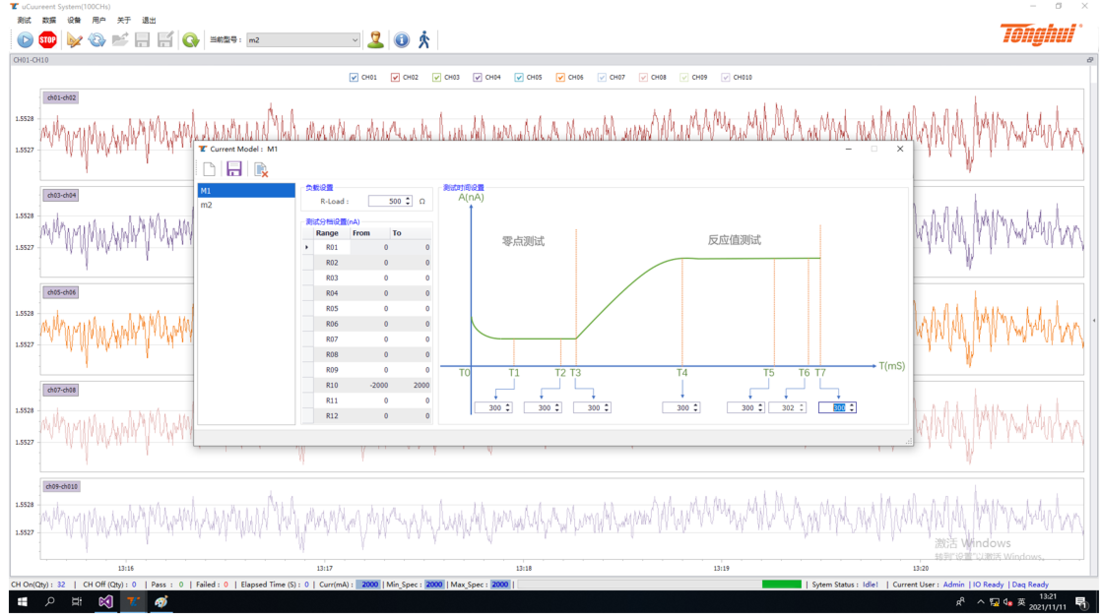

5. 提供上位机支持，可进行数据存储及统计

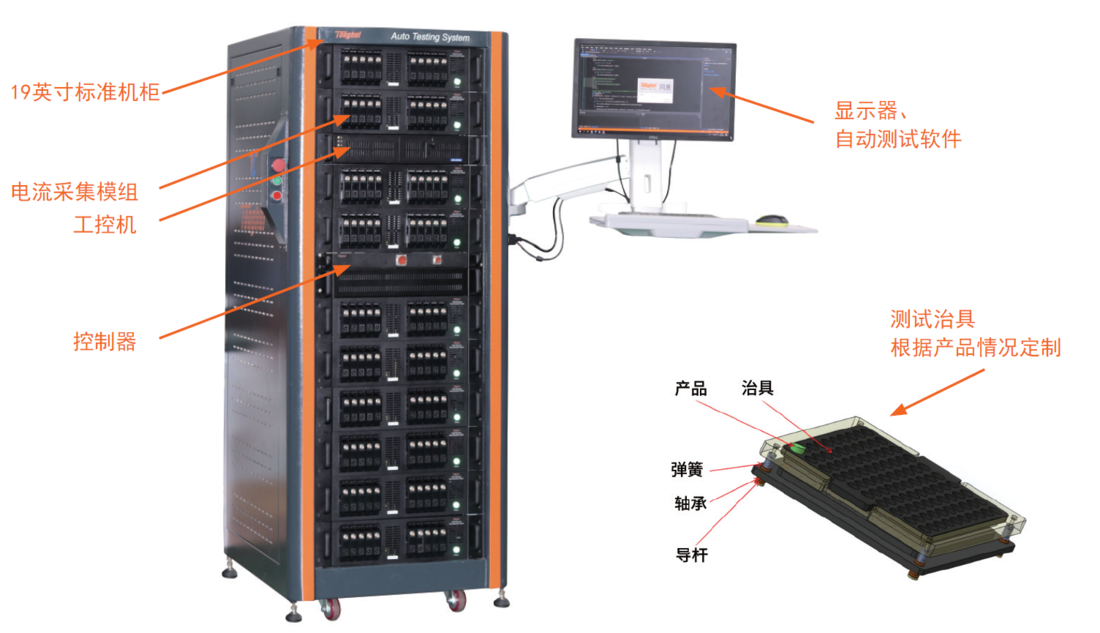

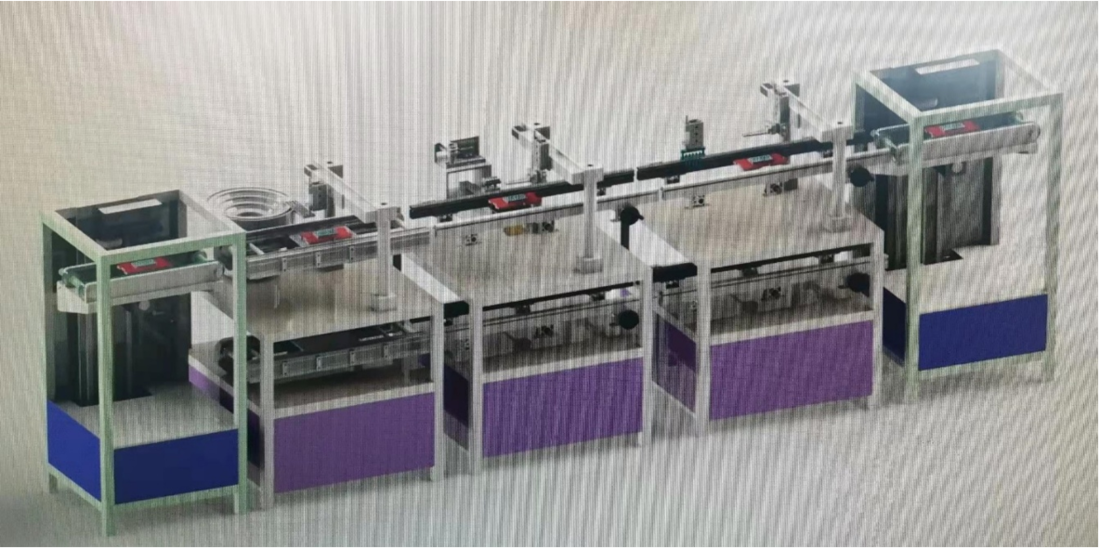

6. 针对特殊应用需求，同惠可提供自动化一体式测试方案。
一． 多通道电流解决方案
在需要测试多个器件或者回路的电流时，常见的解决方案是用数据采集器或者数据记录仪。

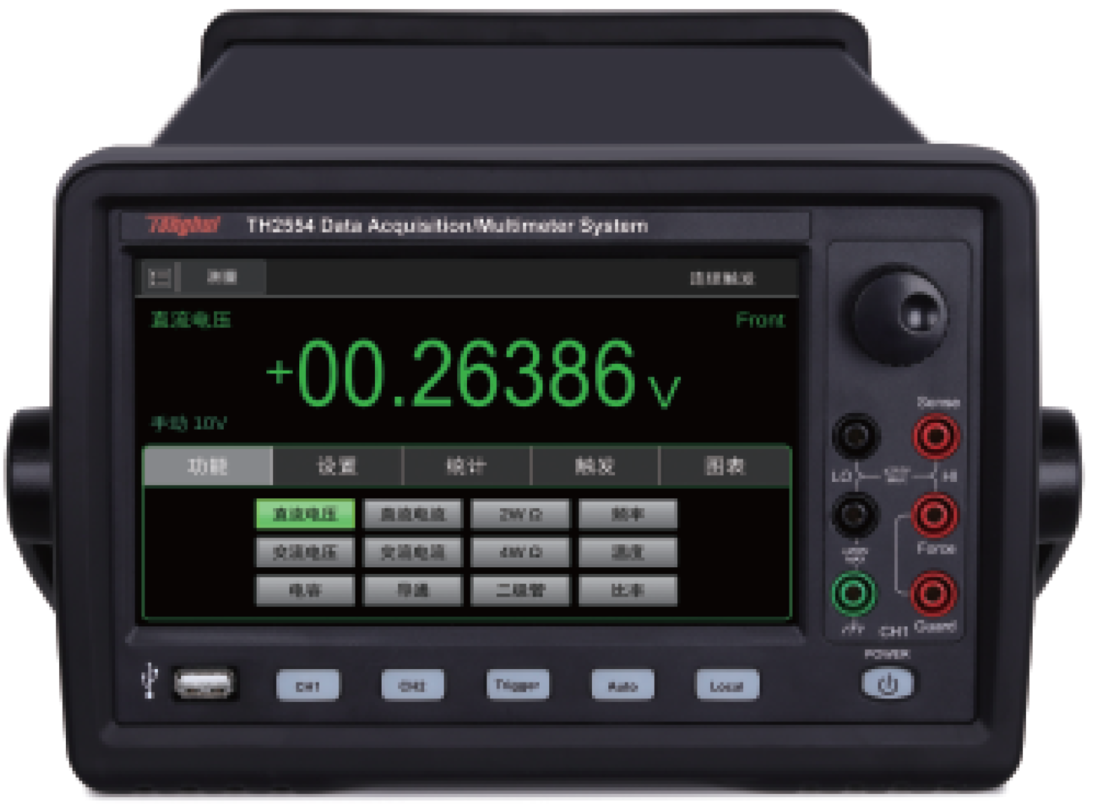

1. 同惠TH2554数据采集器
测试电流：1μA -10A
测试通道：≤160CH，采集电流需加电流传感器
测量速度：1000次/秒
板卡扫描速度：低速板卡：90通道/秒，高速板卡：800通道/秒
数据采集器的优点是测试精度高，缺点是扫描速度慢。
数据记录仪的优点是扫描速度快，缺点是测量精度差。

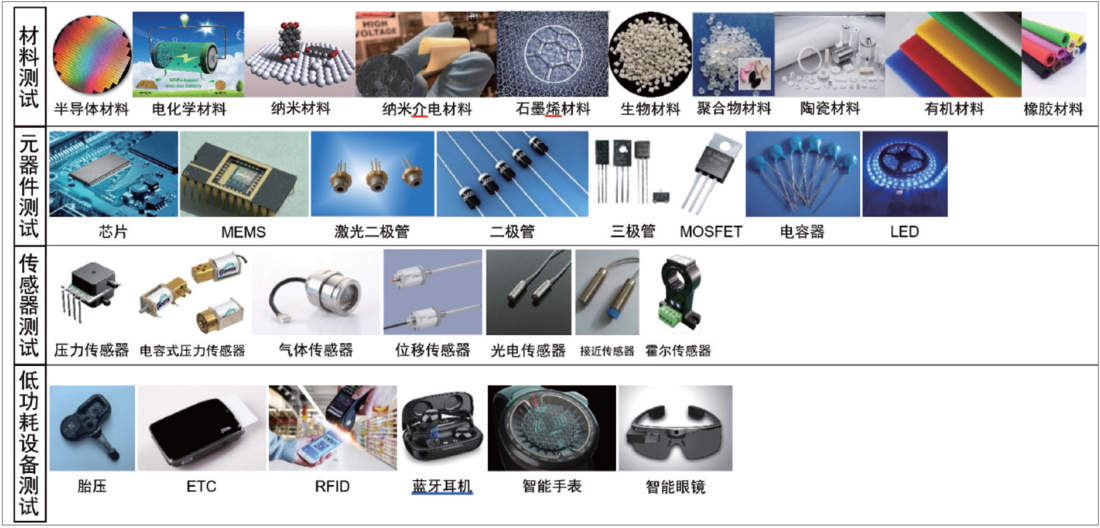

无论是数据采集器还是数据记录仪，都无法解决μA级别以下的超小电流测试，比如测试如下产品时。
此类产品的特点是，回路电流特别小，基本都在nA、pA甚至是fA级别，要实现大批量、高速度、高精度测量，非常困难。
