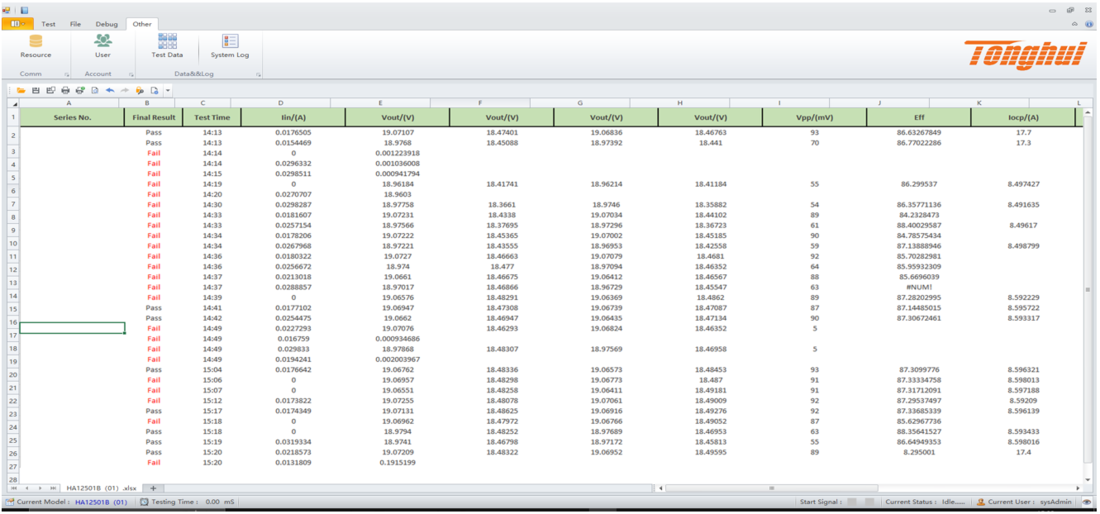

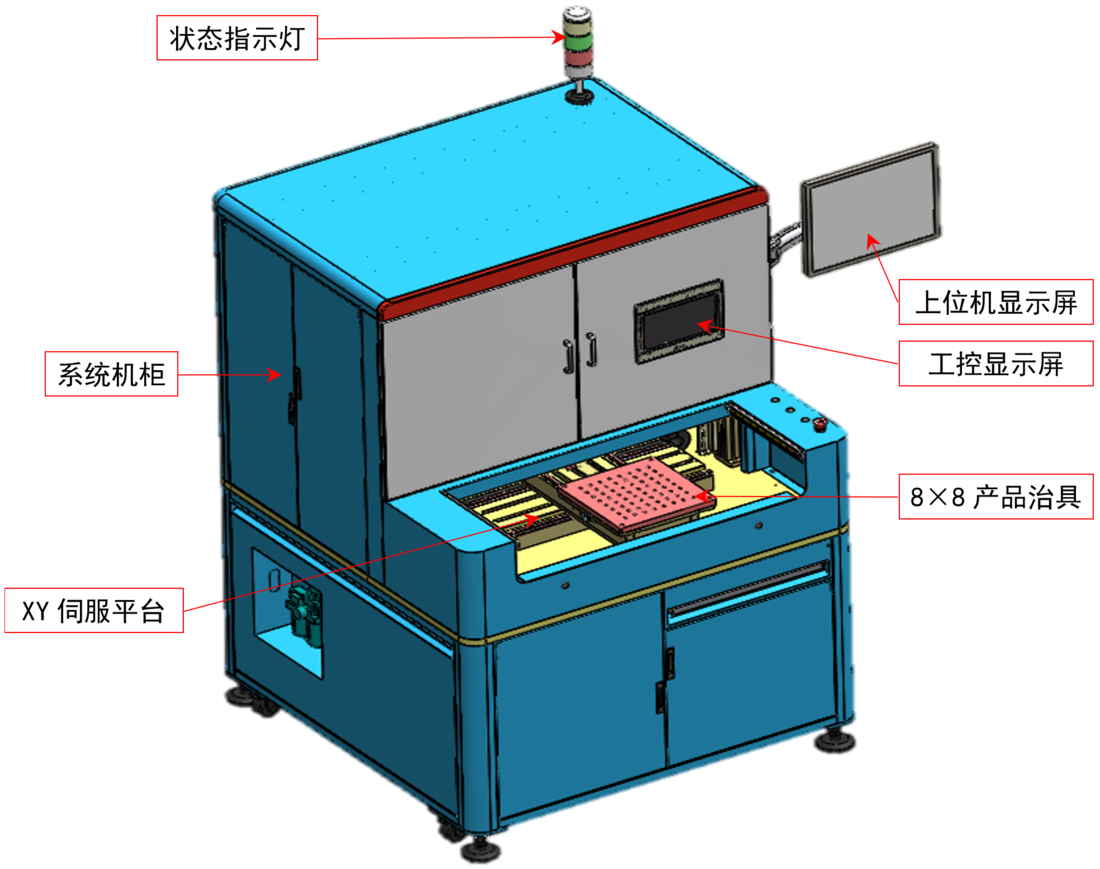

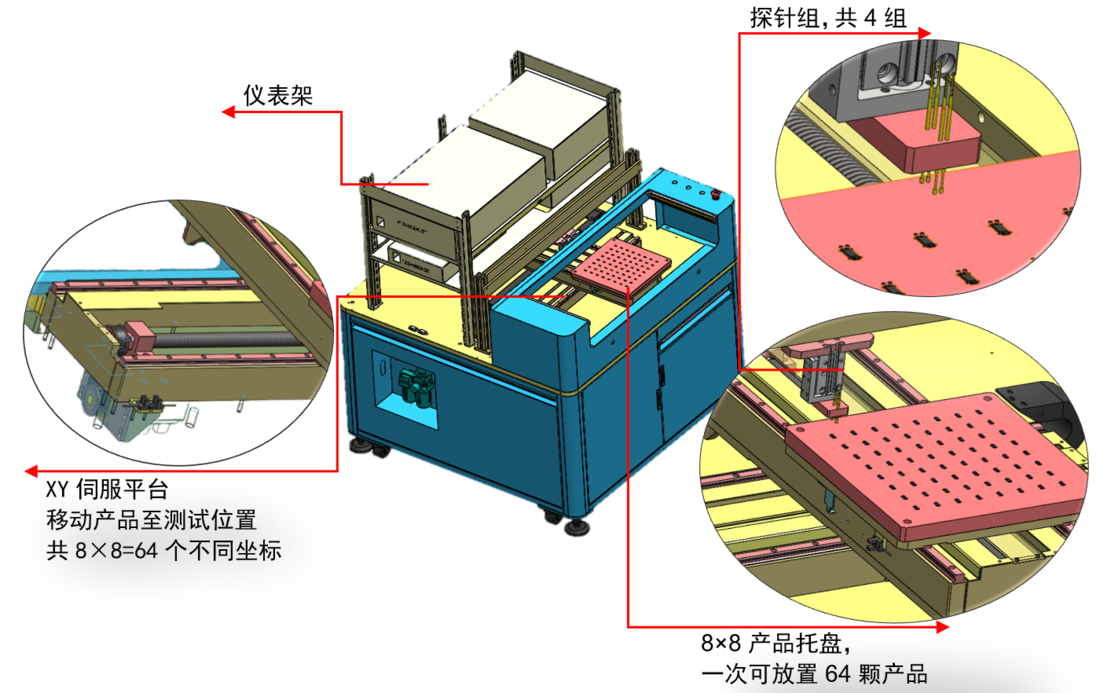

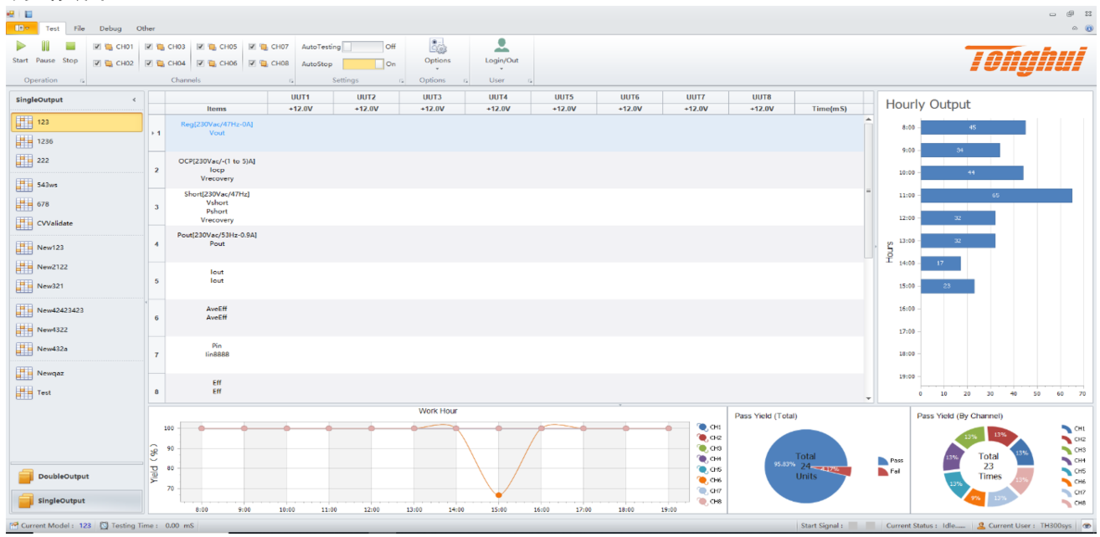

【产品概述】
一．认识光耦

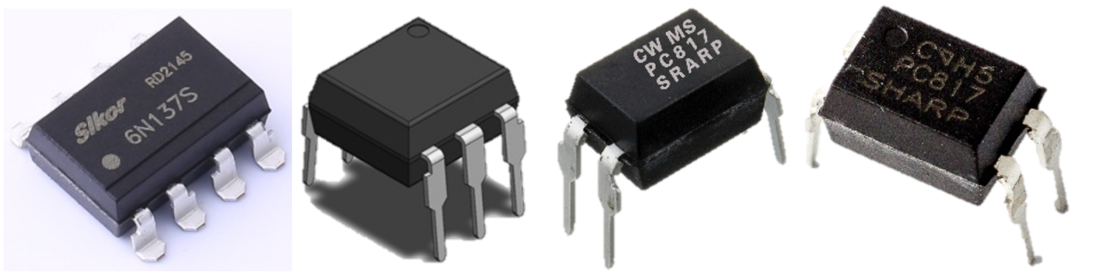

光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器,简称光耦
光耦以光为媒介传输电信号，使前端输入信号与负载端输出电信号完全隔离，达到目的在于增加安全性，减小电路干扰，减化电路设计的目的。
因此，在各种电路如电脑终端、可控硅系统设备、测量仪器、影印机、自动售票、家用电器如风扇，加热器等得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。

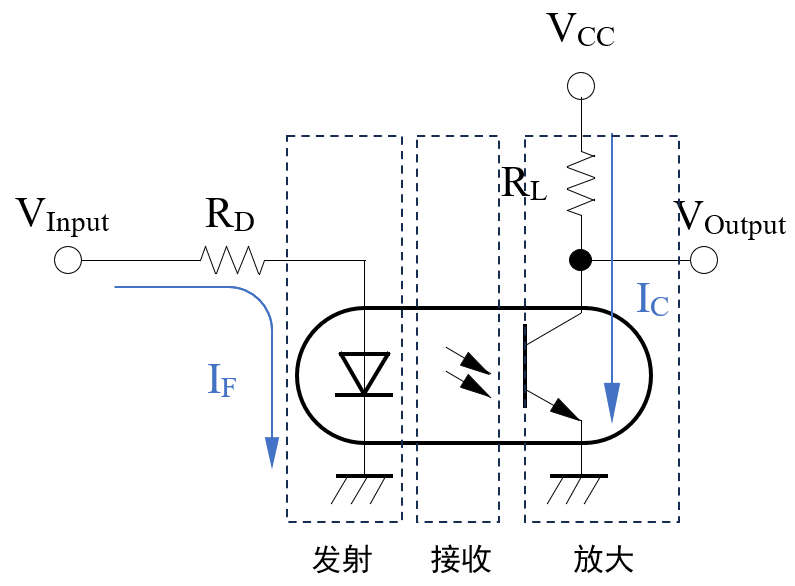

光耦一般由三部分组成：光发射、光接收及信号放大。
输入的电信号驱动发光二极管（LED）发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。从而完成了电→光→电的转换，起到输入、输出、隔离的作用。
由于光耦输入输出间互相隔离、电信号传输具有单向性等特点，因此具有良好的电绝缘能力和抗干扰能力。
同时于光耦合器的输入端属于电流型工作的低阻元件，有很强的共模抑制能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

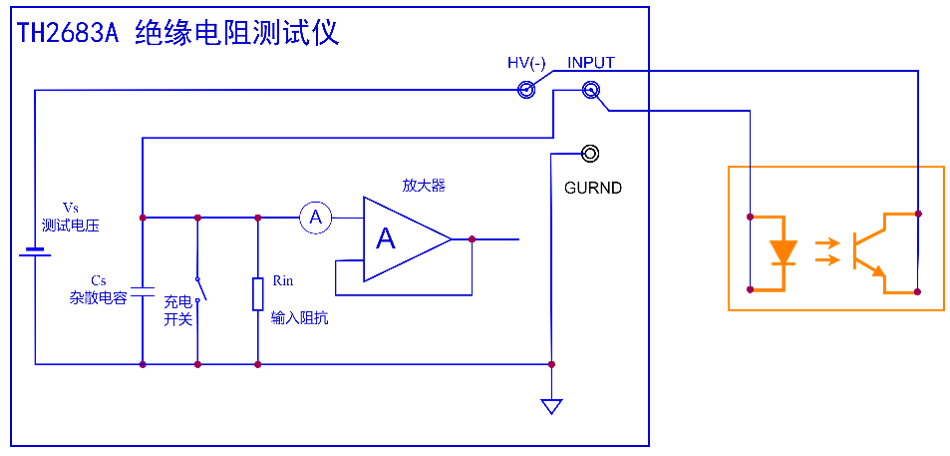

二．光耦光电参数及测量方法

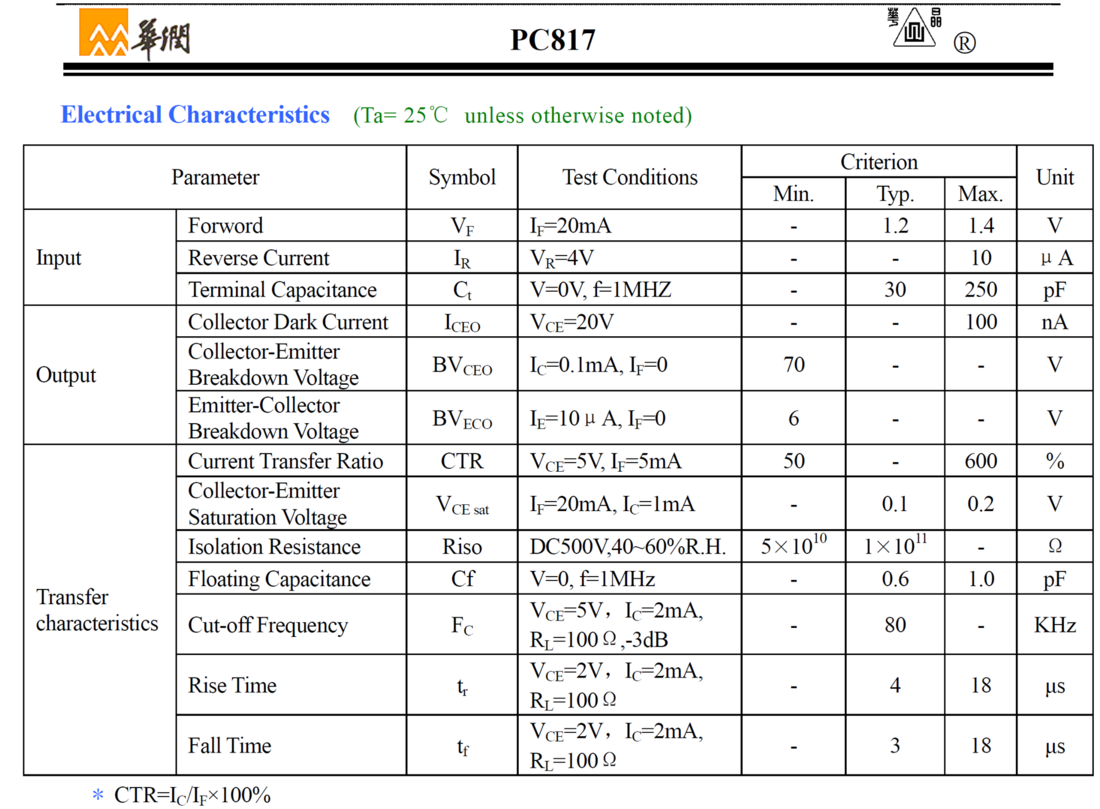

以华润微的PC817为例，由其规格表来看。
其光电参数主要分三个部分，具体参数及测量方法如下：

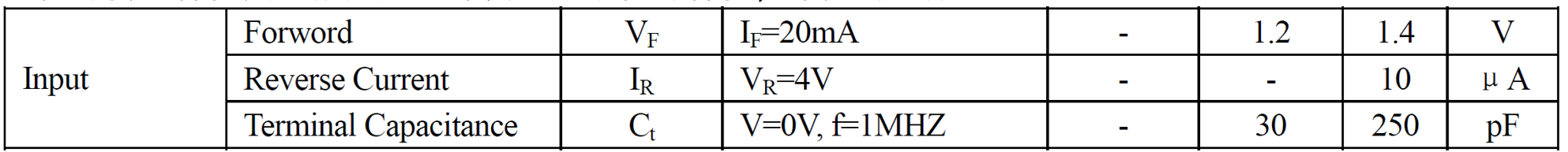

1. 输入特性参数
光耦的输入特性实际就是其内部发光二极管的特性，常见的参数有：
1）正向工作电压VF（Forward Voltage）
a) 定义
给定的工作电流下，LED本身的压降。常见的小功率LED通常以IF=20mA来测试正向工作电压，当然不同的LED，测试条件和测试结果也会不一样。
IF（正向工作电流 Forward Current）：LED正常发光时所流过的正向电流值。
b) 测量方法

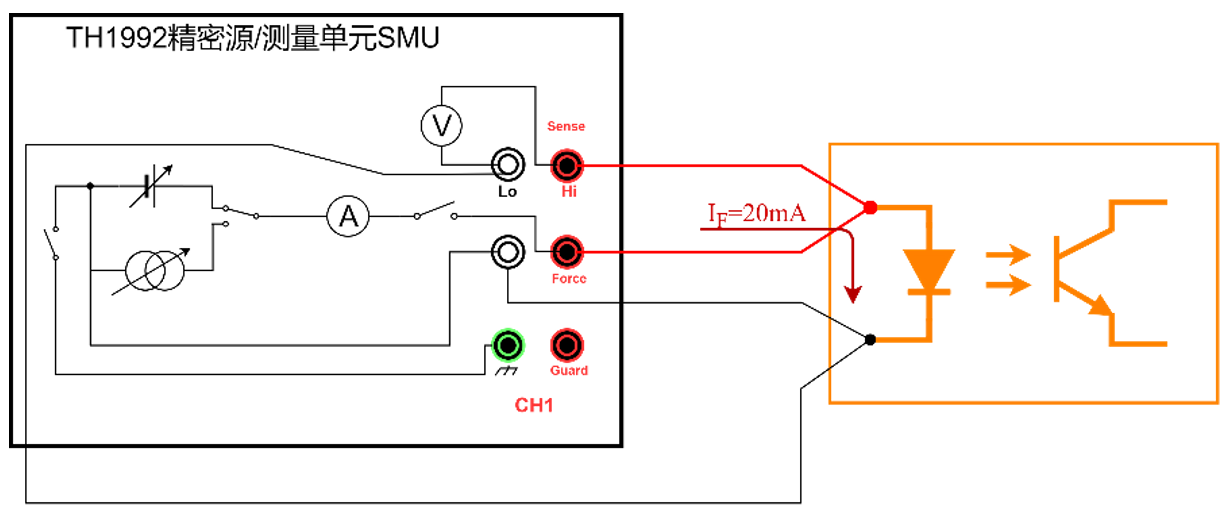

按上图将TH1992源表CH1输入与和光耦输入端LED相连，为保证测试精度，采用了四线测量。
根据输入特性参数规格表中的要求，CH1输出正向20mA电流，同时测试两端电压VF，
当1.4V≤VF≤1.4V表示合格。
2）反向电流IR（Reverse Current）
a） 定义
在最大反向电压情况下，流过LED的反向电流。
b） 测量方法

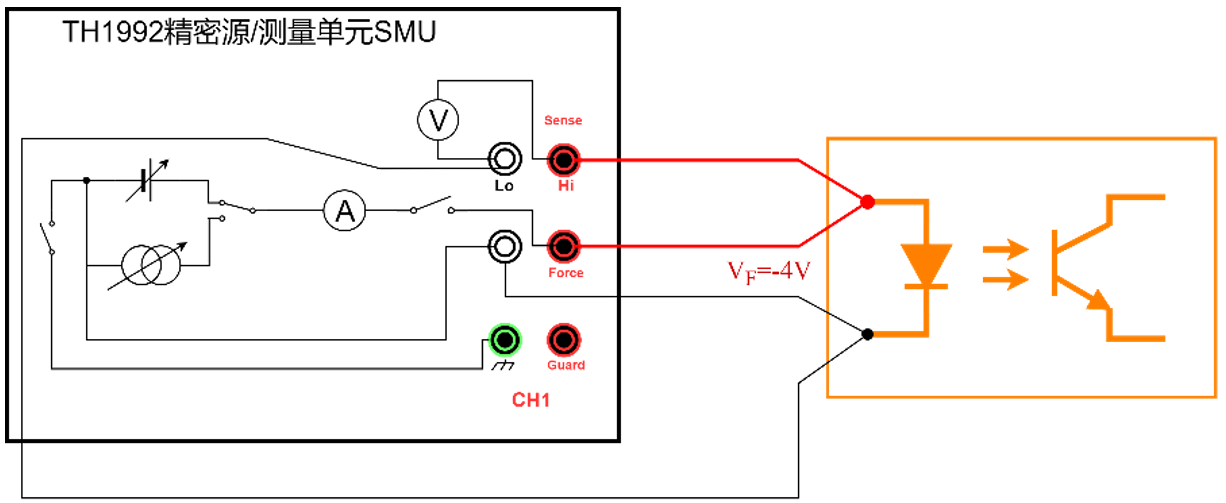

按上图将TH1992源表CH1输入与和光耦输入端LED相连，为保证测试精度，采用了四线测量。
根据输入特性参数规格表中的要求，CH1输出反向4V电压，同时测试通过的电流IR，
当IR＜10μA表示合格。
3） 终端电容Ct（Terminal capacitance）
a） 定义
输入端、输出端两端之间的寄生电容
b） 测量方法

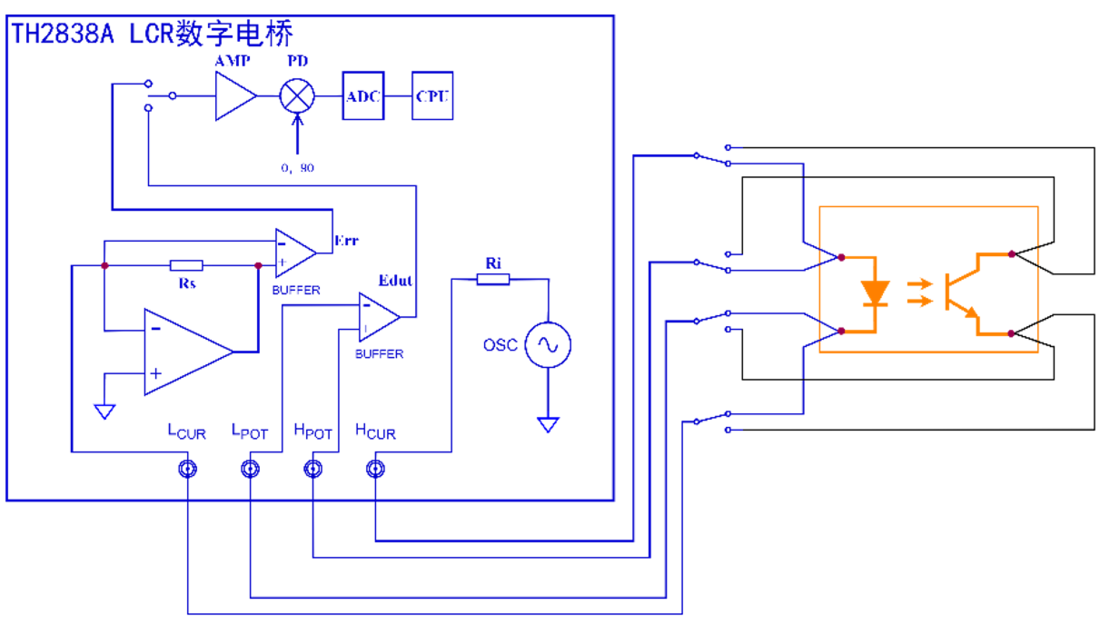

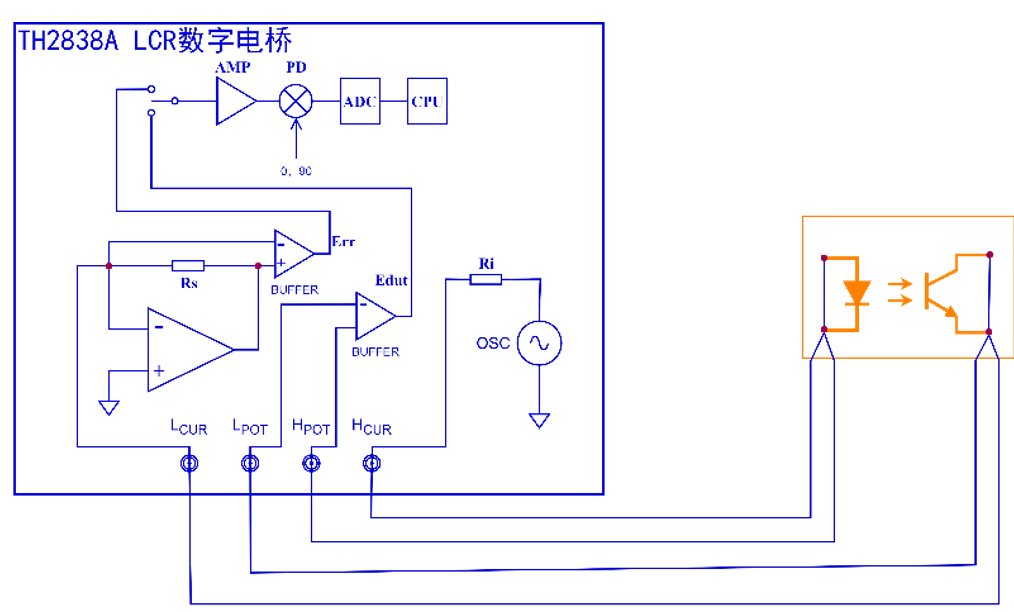

用LCR分别接入输入端和输出端，设置频率为1MHz，分别测得输入端和输出端的终端电容Ct，
当30pF≤Ct≤250pF时表示合格。

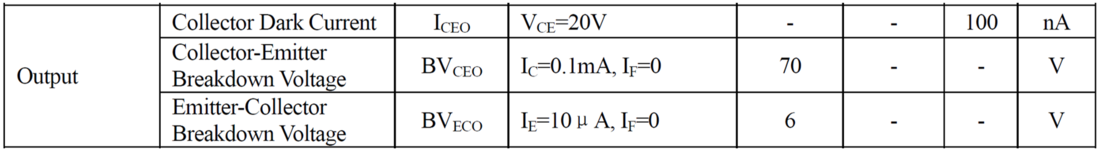

2. 输出特性参数
光耦的输出特性实际也就是其部光敏三极管的特性，与普通的三极管类似。常见的参数有：
1） 集电极暗电流ICEO（Collector Current）
a） 定义
输入端发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流。
b） 测量方法

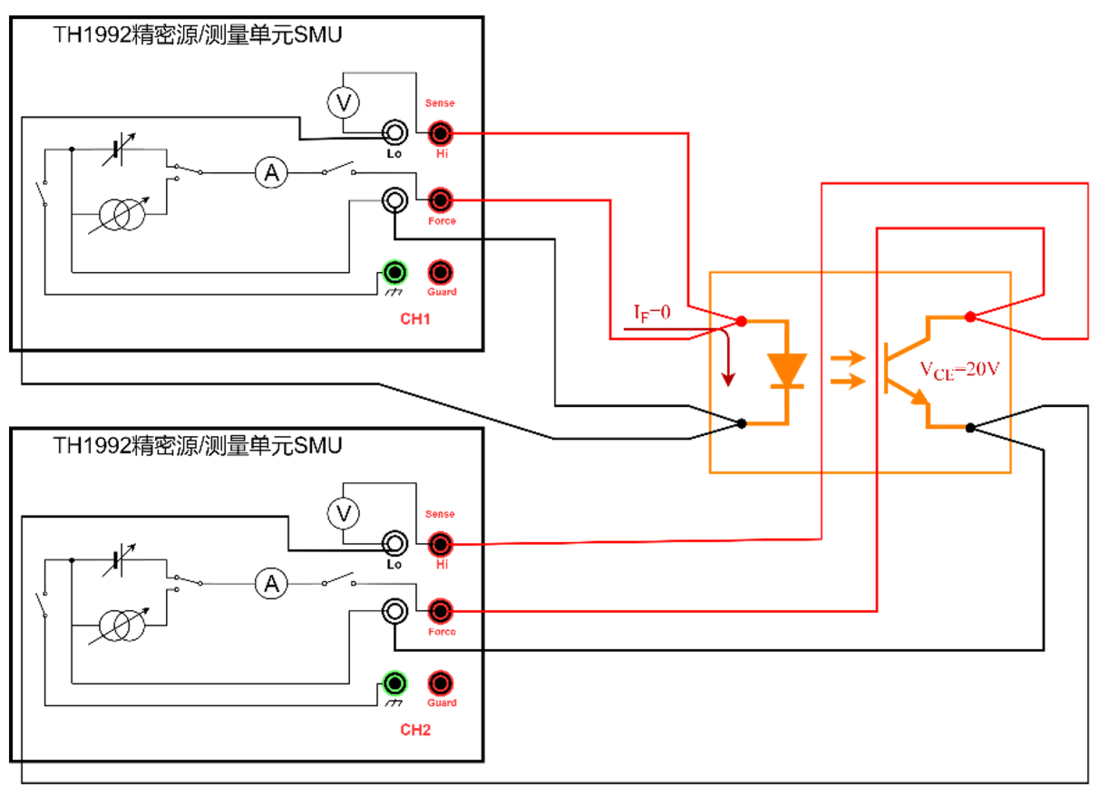

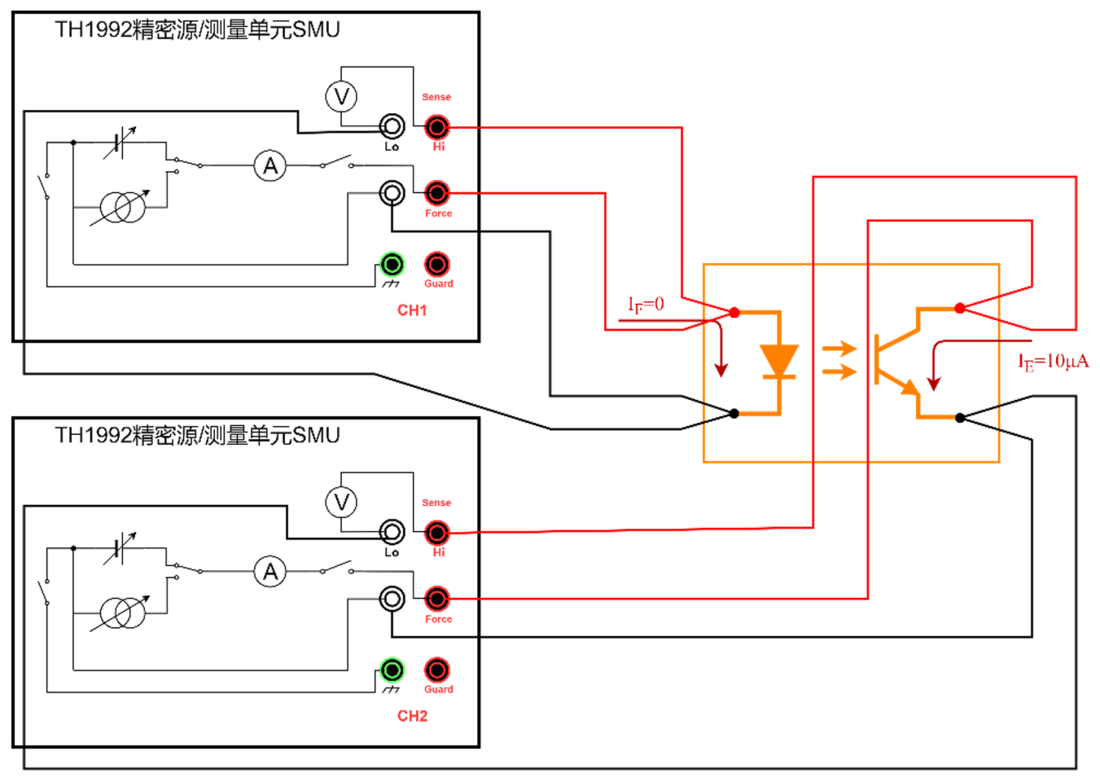

如图，将TH1992源表CH1接入光耦输入端，CH2接入光耦输出端，设置CH2为电压输出20V，即VCE=20V，用CH2电流表测量电流即CE之间电流ICEO，
当ICEO＜100nA为合格。

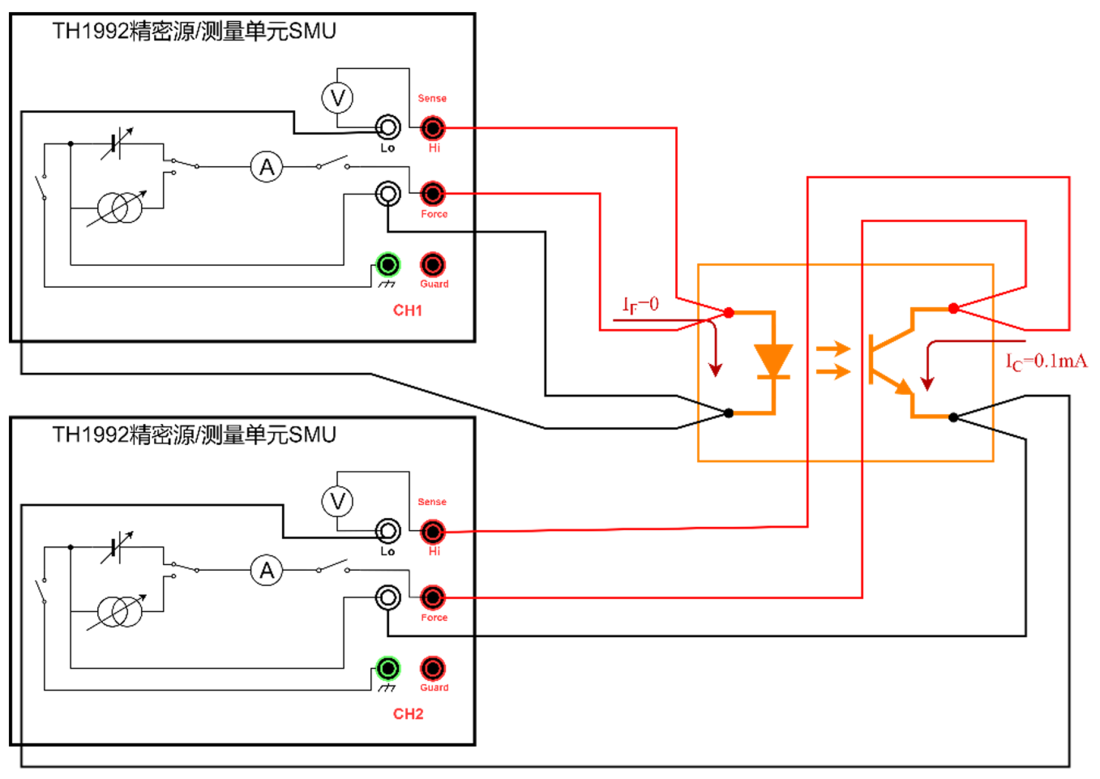

2） 集电极-发射极击穿电压BVCEO（Collector-Emitter Output Breakdown Voltage）
a）定义
