【产品概述】

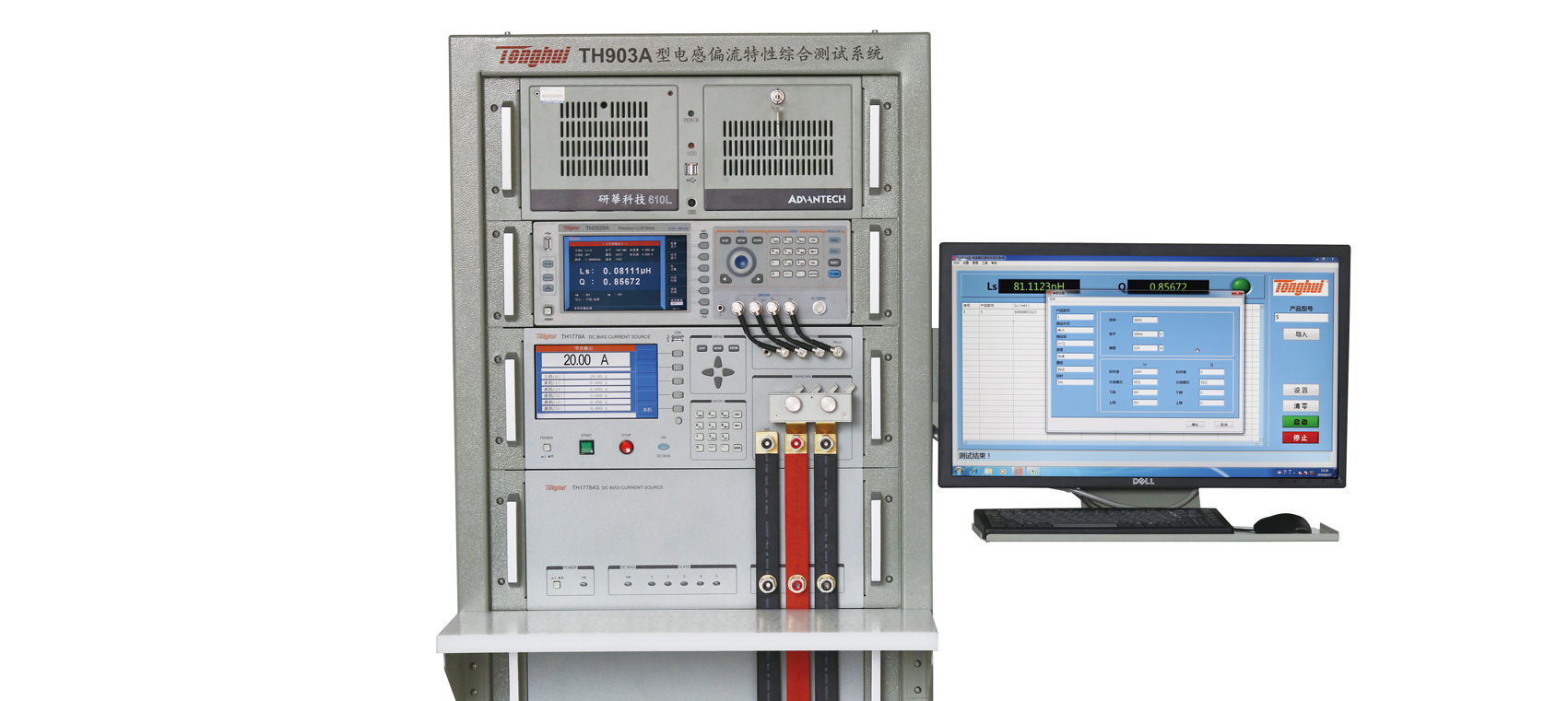

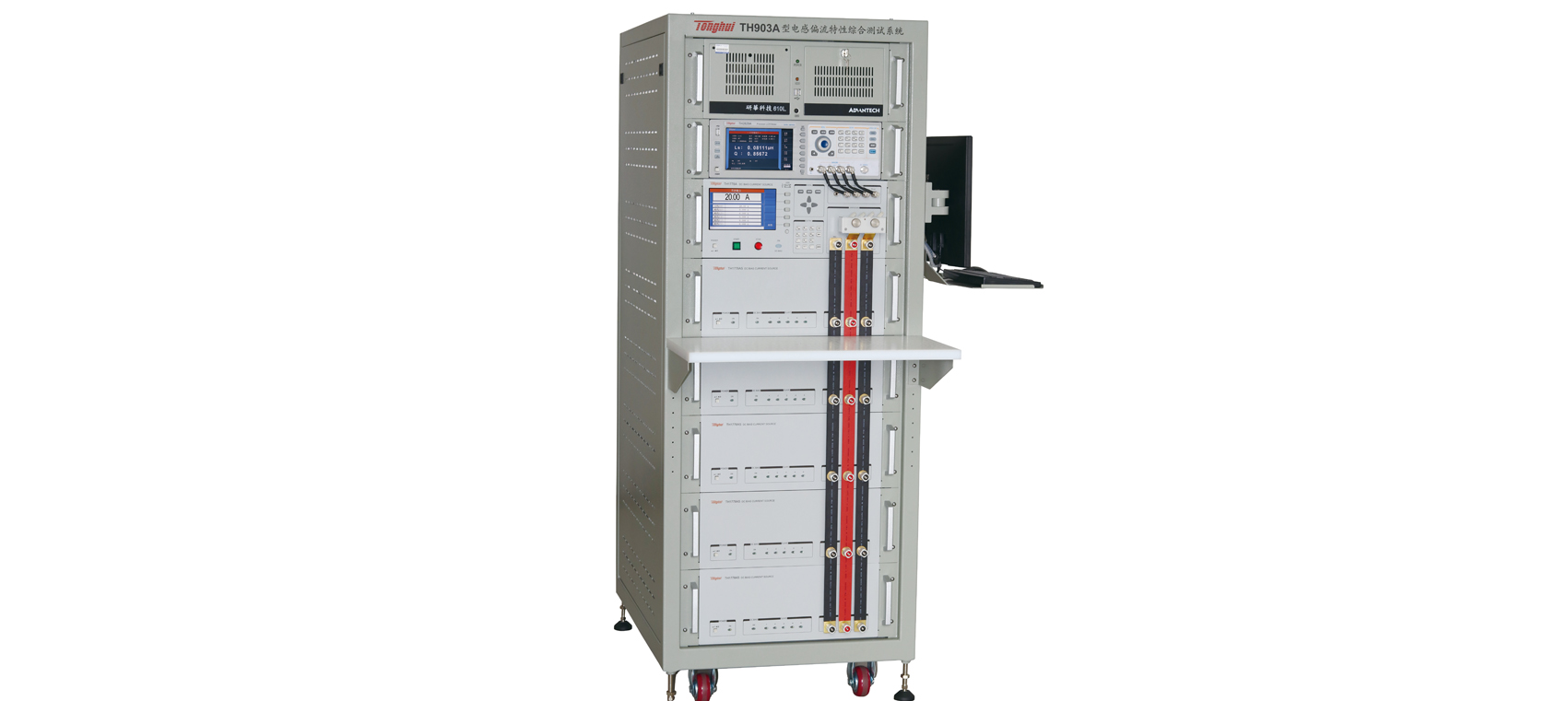

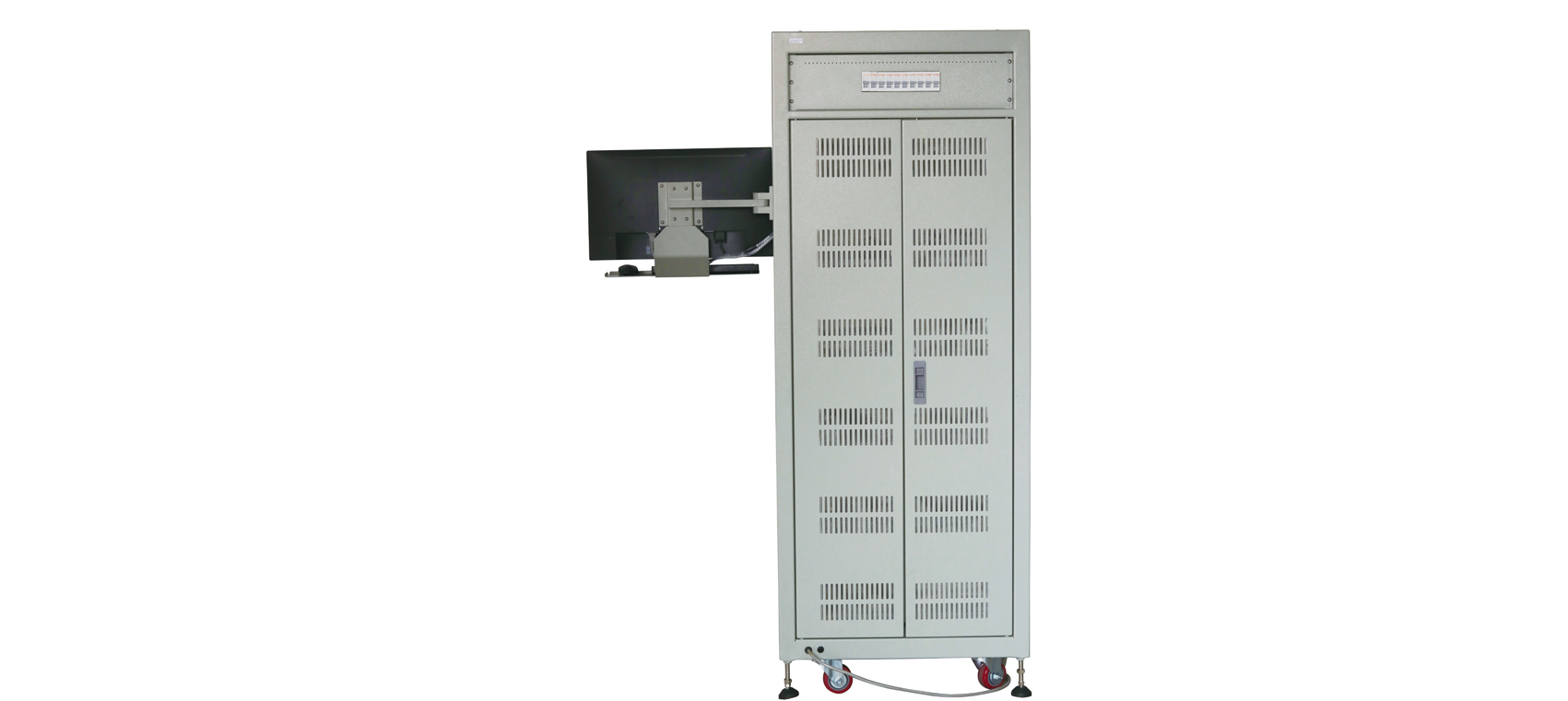

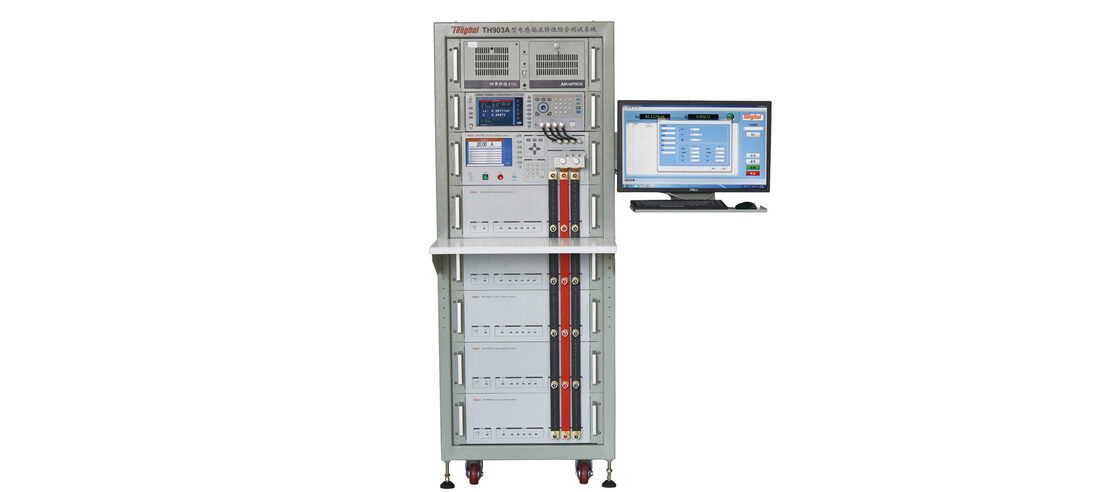

TH903A电感偏流源综合测试系统，是同惠电子凭借其在偏 置电流源领域深厚的技术积淀和广泛的市场调研，基于TH2829/ TH2827系列LCR测试仪以及TH1778系列直流偏置电流源,整合工 控机以及对应的测试软件所组成的一套综合测试系统。主要用于分 析电感器的功率特性，作电感器质量检测或产品特性的分析，为电 感器/铁芯等偏置电流特性检测提供测量仪器组合。
【应用】
■ 电感器/电抗器直流特性分析
■ 铁芯/铁氧体材料饱和特性分析
■ 其他材料的直流特性分析
操作视频
■ 请打开微信“扫一扫”，跳转操作视频链接
【技术参数】
型号 | TH903A | ||||||
显示 | LCR显示屏+工控电脑显示器 | ||||||
支持测量频率 | 20Hz-2MHz | ||||||
电流范围 | 20A-120A：一台TH1778/TH1778A主机，1-5台TH1778S/TH1778AS从机自由匹配 | ||||||
组合方式 | LCR型号 | TH2827A/TH2829A | TH2827C/TH2829C | TH2838/TH2838H | |||
频率范围 | 20Hz - 300kHz | 20Hz - 1MHz | 20Hz - 1MHz | ||||
偏置电流源 | 主机:TH1778或TH1778A | ||||||
电流范围 | 20A必选1台 | ||||||
工控机系统 | 工控机、液晶显示器、键盘、鼠标、上位机软件、19英寸标准机柜 | ||||||
显示方式 | 单点、列表、图形扫描、多频率点电流扫描曲线 | ||||||
数据存储 | 测试文件，波形图片，波形数据，数据 （EXCEL、TXT、数据库） | ||||||
电流加载方式 | 上位机控制+实体按键+脚控开关 | ||||||
电流步进 | 1.000A - 5.000A | 25mA | 5.0A - 120.0A | 100mA | |||
扫描调整时间 | 1.000A - 5.000A | 10ms-3600s | 5.0A - 120.0A | 20ms - 3600s | |||
扫描调整最小步进 | 1.000A - 5.000A | 25mA | 5.0A - 120.0A | 100mA | |||
最大输出电压 | 10V | ||||||
最大允许直流电阻 | Rmax= Vmax/I (Ω)（Rmax的计算请参照用户手册说明） | ||||||
最大允许电感量 | Lmax= Vmax/di/dt (mH)（Lmax的计算请参照用户手册说明） | ||||||
连续加载最大电流时间 | 2-3h，不间断输出 | ||||||
