【产品概述】

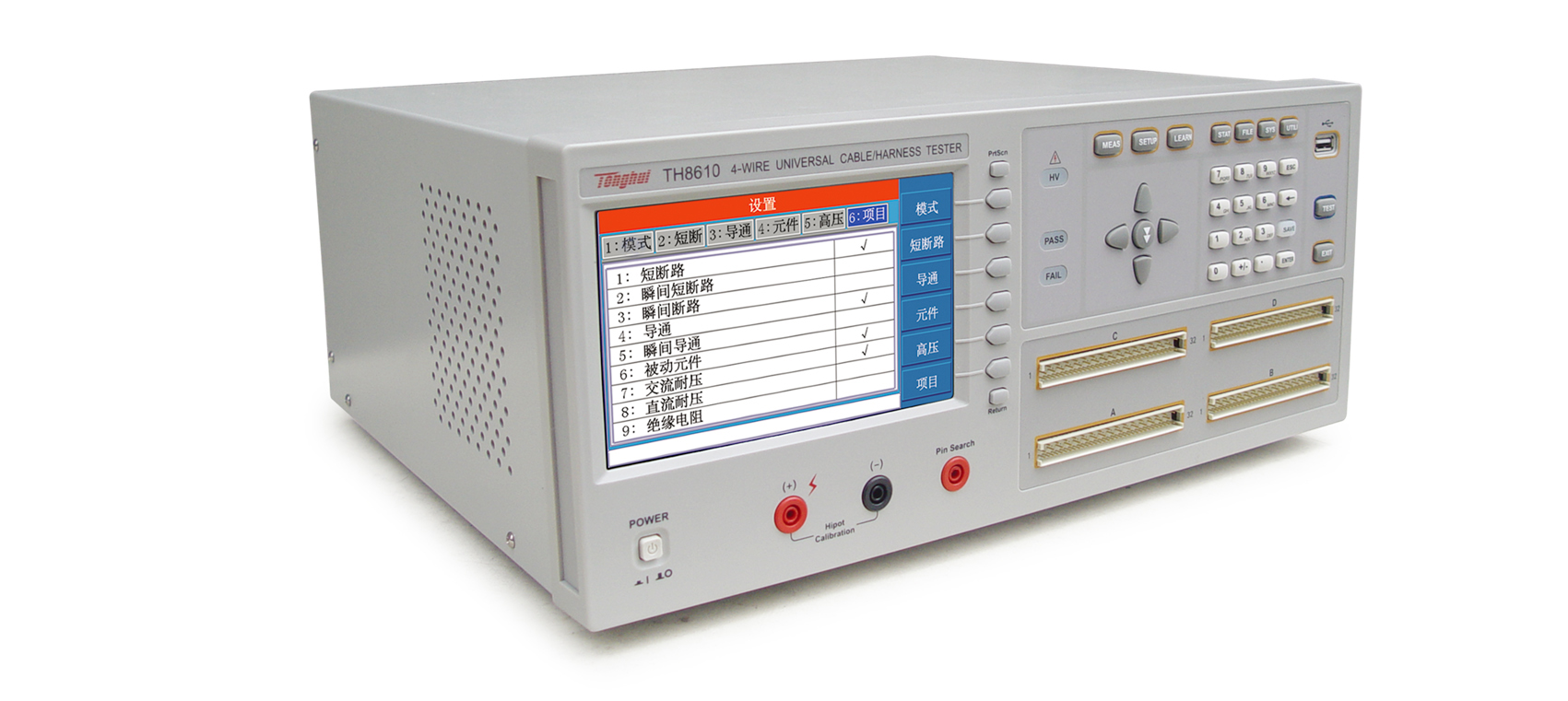

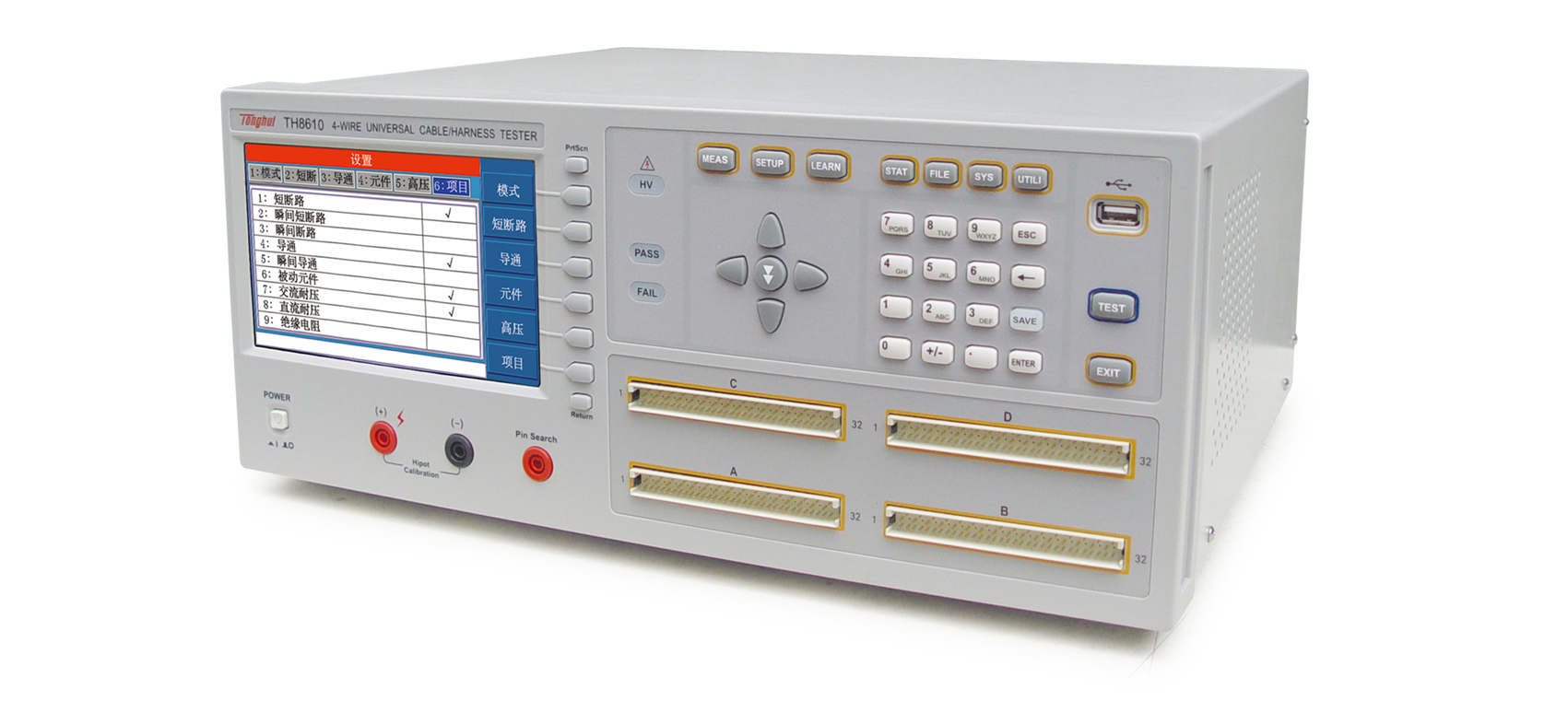

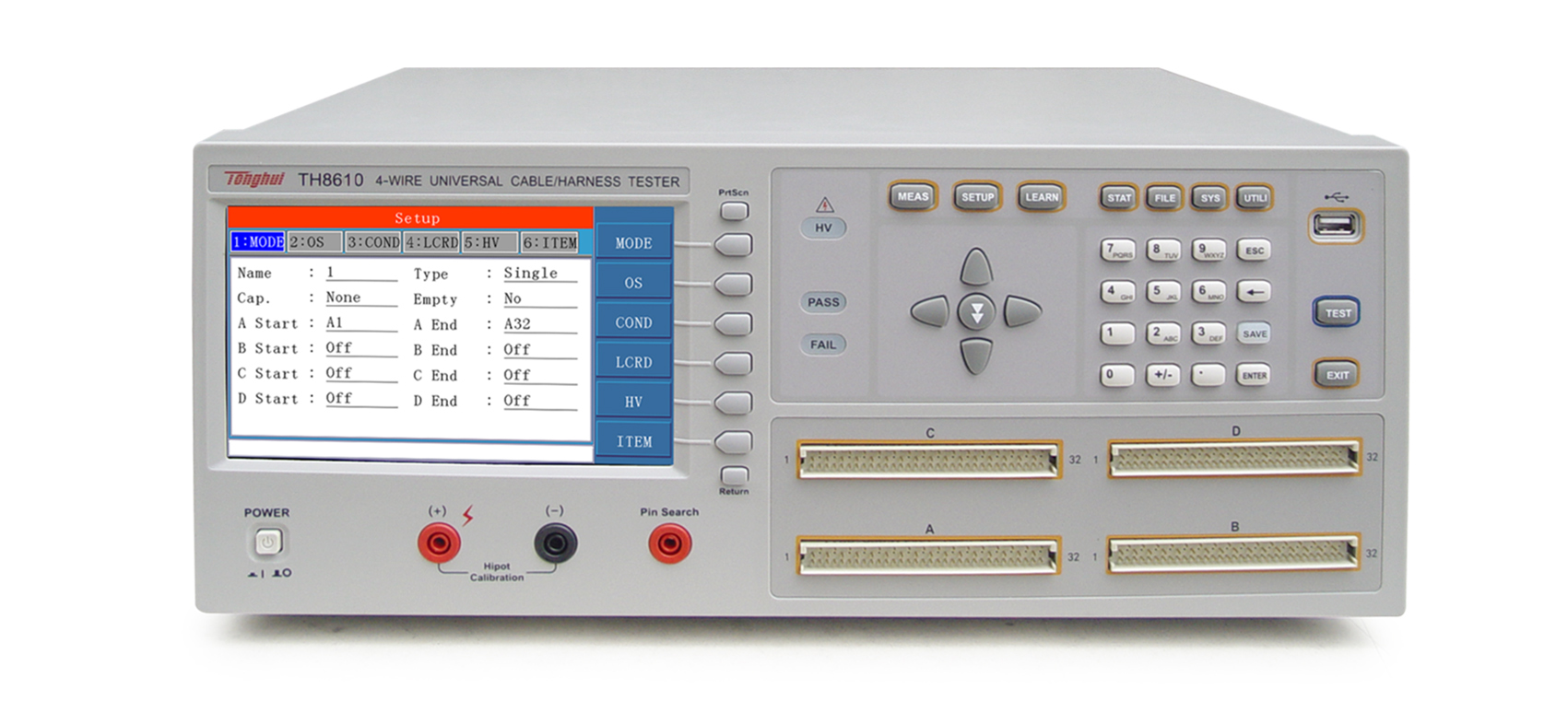

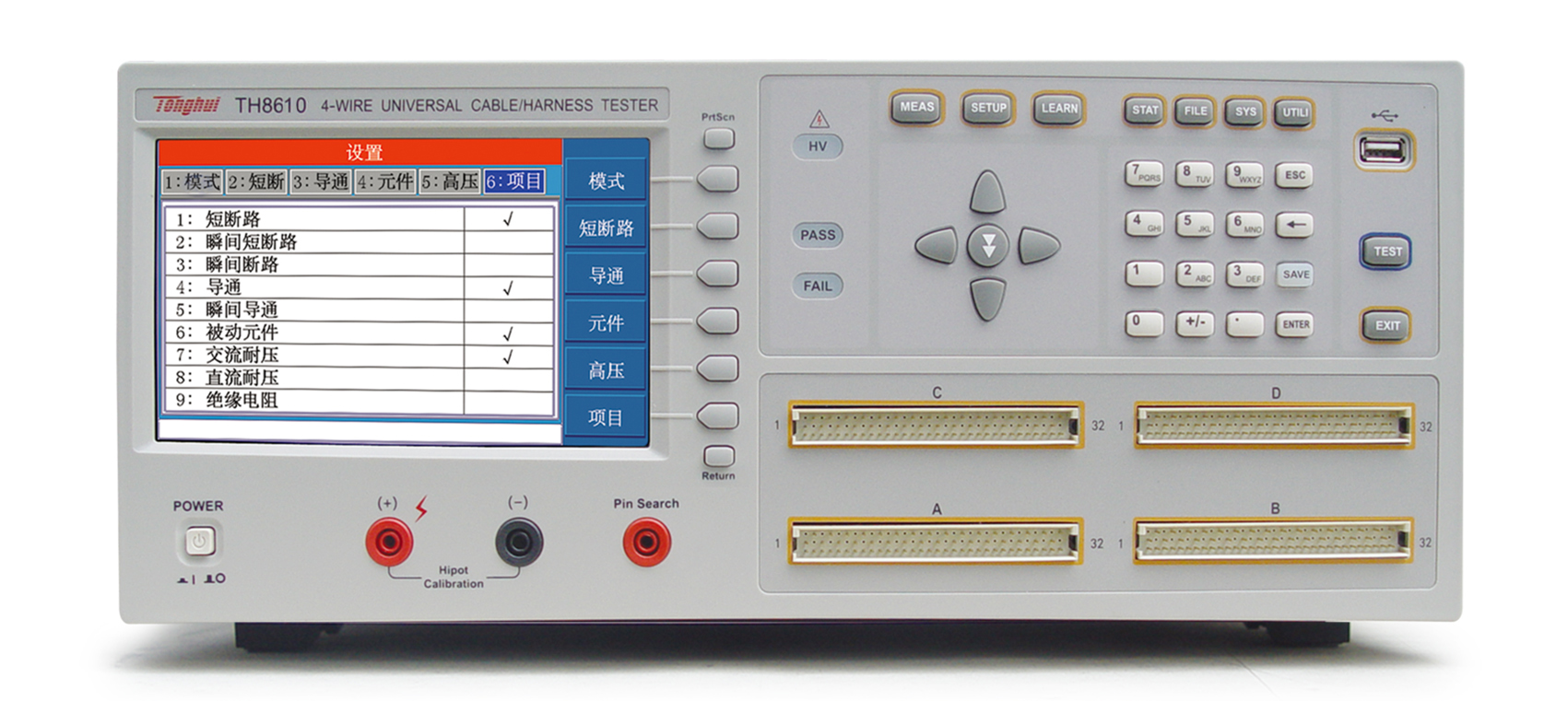

TH8610系列四端线材综合测试仪是常州同惠在TH8601系列基础上，结合多年经验及客户测试需求，重新设计的新一代线材测试仪。
TH8610相对TH8601系列，拓展了电阻的测量范围(低至 10μΩ)、且NTC\PTC均可测量，即热敏电阻。
TH8610是用于新能源电池连接器焊点检测、各种线缆、线束和排线品质及连接可靠性检验的多功能、自动化的线材综合参数测试系统。
TH8610系列线材测试仪包括以下几种类型：
型号 | TH8610 | TH8610A |
测试脚位（Pin） | 128 | 64 |
导通电阻 | 10mΩ-1kΩ | |
低电阻 | 10μΩ-10mΩ | |
测量速度 | 10ms（128点断短路) | |
交流耐压 | 50V-1000V | |
直流耐压 | 50V-1500V | |
功能特点
A. ms级短断路测量速度
短端路测试最重要的是测试效率，为此，同惠研发出了二分法短端路测量技术专利，10ms即可完成128Pin脚测量，极大提升测试效率。
断短路测试简化原理框图如右图：
B. 1A恒流、外四线式测量，确保焊接电阻测量精度
焊接点、铆接点、紧固件等接触类电阻，通常为mΩ甚至μΩ级别，常规线束测试采用的恒压法或者小电流恒流法难以达到理想的测量分辨率和测试精度。
TH8610系列产品凭借公司多年微弱信号测试技术积累，采用专有的μΩ级接触电阻测量技术，保证μΩ级别微小接触电阻测试
稳定、可靠，重复性高：
1） 采用DC恒流测试方法，将恒流源电流提高至1A；
2） 采用四线式测量技术，有效消除测试引线电阻压降带来的测试误差；
3） 支持过长连接线补偿清零功能，消除过长连接线带来的测量误差，最小测试分辨率稳定可达1μΩ；
