【产品概述】

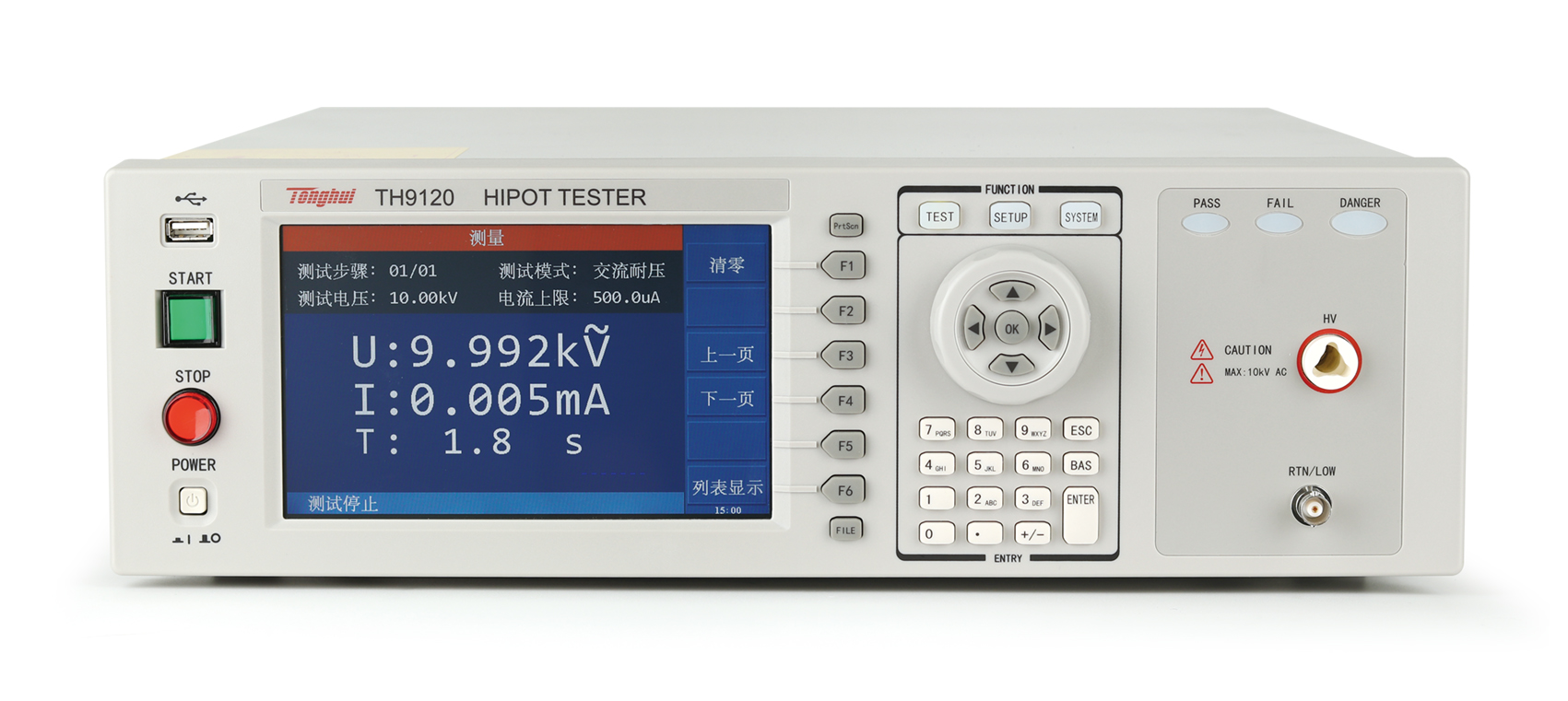

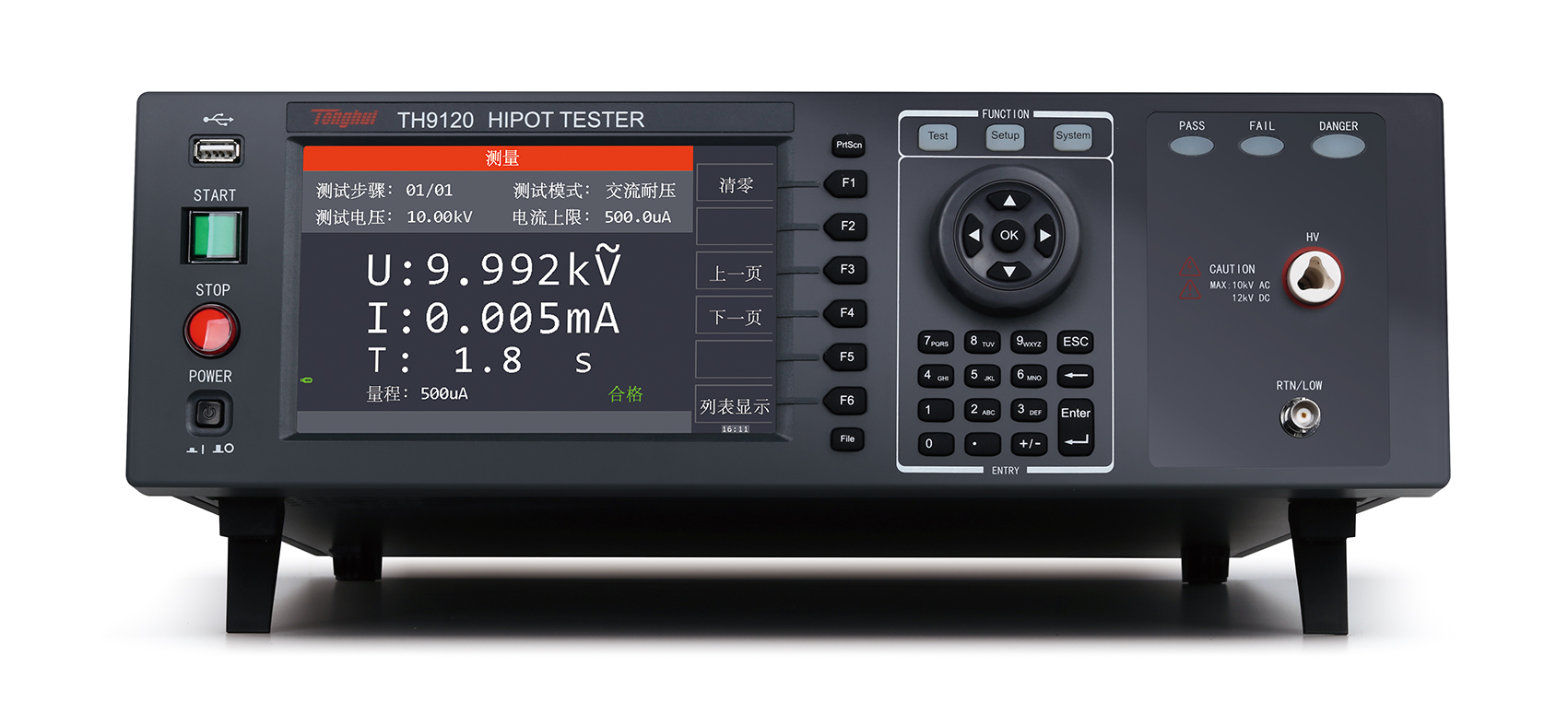

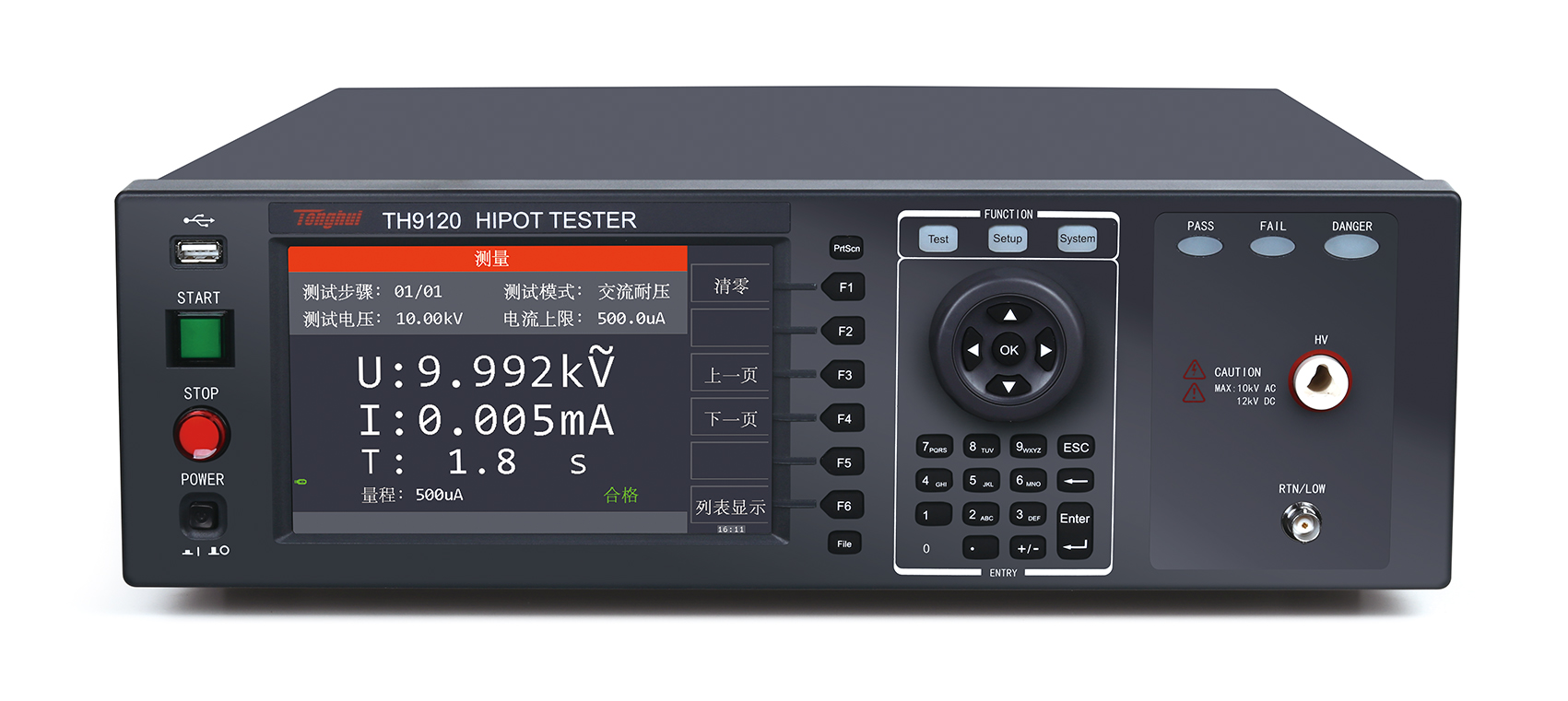

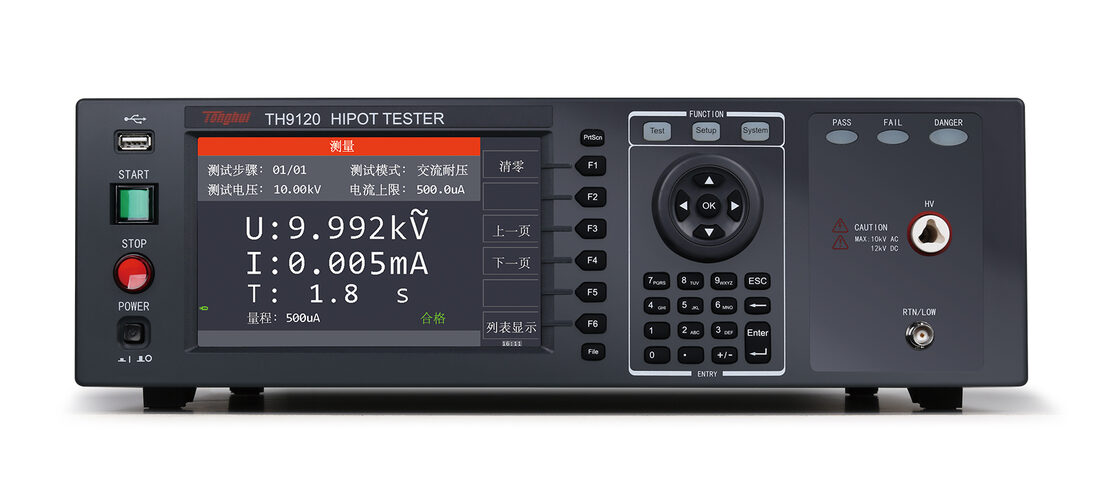

TH9120系列交/直流耐压绝缘电阻测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析。
在耐压测试方面，输出功率 AC：200VA（10kV/20mA），DC：120VA（12kV/10mA），因此可用来为高耐压的定子、电机等设备做耐压测试，也可以对零件做同样的测试。在绝缘电阻测试方面，所能显示范围为 0.1MΩ- 50GΩ，测试电压为 50V-5000V 可任意设定。在开短路检测测试方面，可在进行高压测试前，先判断被测件是否可靠连接，再进行高压测试。在显示方面，所有的测试模式、时间、电压、电流、电阻值、测试步骤等都在显示器上显示，另有列表显示模式，显示多步骤的设置及顺序测试结果。

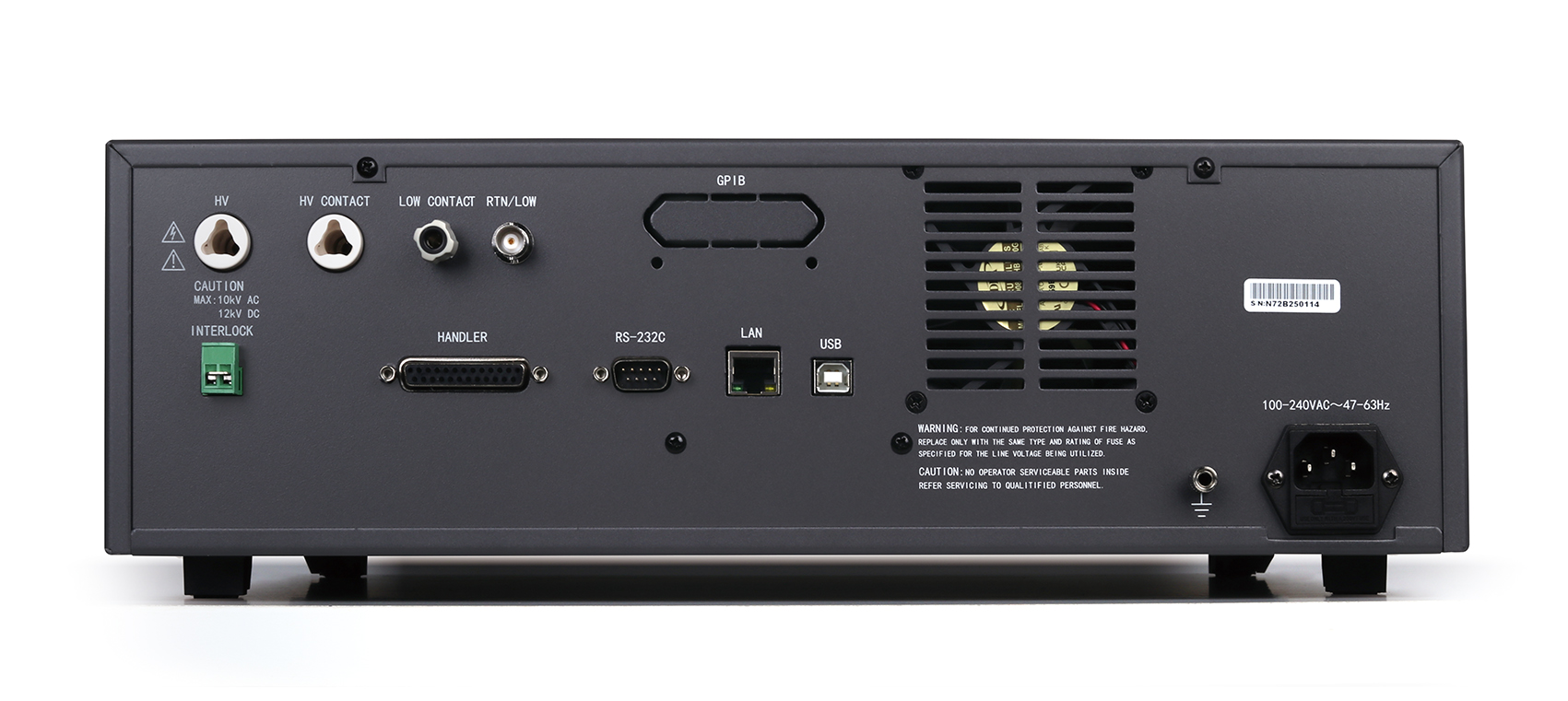

仪器标配HANDLER（机械手接口）、RS-232、LAN、USB DEVICE、USB HOST；选配GPIB接口，无论是连接上位机、PLC、自动化系统都得心应手。一键截屏、一键记录功能方便将测试结果保存至U盘可定制上位机软件，操作更灵活，记录更方便。
快速选型
型号 | TH9120 | TH9120A | TH9120D | ||
测试模式 | AC/DC/IR/OSC | AC/OSC | DC/IR | ||
耐压测试 | |||||
输出电压 | AC | 电压范围 | 0.05-10.0kV | ------ | |
电压波形 | 50/60Hz ±0.1% 正弦波 | ------ | |||
输出功率 | 200VA(10.0kV/ 20mA) | ------ | |||
DC | 电压范围 | 0.05-12.0kV | ------ | 0.05-12.0kV | |
输出功率 | 120VA（12.0kV/10mA） | ------ | 120VA（12.0kV 10mA） | ||
负载变动率 | ±（1%设定值 + 10V） （额定功率） | ||||
电压分辨率 | 2V | ||||
电压精度 | ±（1%设定值 + 0.1%满刻度） | ||||
电流测试范围 | AC | 电流范围 | 0.001mA-20mA | ------ | |
电流分辨 | 0.001mA | ------ | |||
电流精度 | 0.100mA-2.999mA ±（1%读值 + 0.5%满刻度） | ------ | |||
3.00mA-20.00 mA ±（1.5%读值 + 0.5%满刻度） | ------ | ||||
DC | 电流范围 | 0.0001mA-10mA | ------ | 0.0001mA-10mA | |
电流分辨 | 0.1μA | ------ | 0.1μA | ||
电流精度 | ±（1%读值 + 0.5%满刻度） | ------ | ±（1%读值 + 0.5%满刻度） | ||
最大短路电流 | 40mA (仅交流测试) | ------ | |||
快速放电功能 | 测试结束后自动放电（DCW） | 测试结束后自动放电（DCW） | |||
绝缘电阻测试 | |||||
输出电压 | DC：0.05-12.0kV | ------ | DC：0.05-5.0kV | ||
电压分辨率 | 2V | ------ | 2V | ||
电压精度 | ±（1%设定值 + 0.5%满刻度） | ------ | ±（1%设定值 + 0.5%满刻度） | ||
电阻测试范围 | 0.1MΩ– 50.0GΩ | ------ | 0.1MΩ– 50.0GΩ | ||
