【产品概述】
• TH9130S/TH9131S系列多通道高功率耐压接地测试仪是针对电子电器设备的全性能安规测试所设计的仪器。可以多路扫描包含交/直流耐压、绝缘电阻、接地电阻等多个安规测试功能。
耐压测试：输出功率AC:500VA/200VA （ 5kV/100mA，5kV/40mA），DC:120VA（6kV/20mA），因此可用来为大功率的电器、电机等方面设备做耐压测试，也可以对零件做同样的测试。
绝缘电阻测试：显示范围0.1MΩ-50GΩ，测试电压50V-6000V任意设定。
接地电阻测试：电流最大可达40A，并可对测试电压进行设置。亦可与耐压测试同时进行，大大缩短测试时间，提高测试效率。

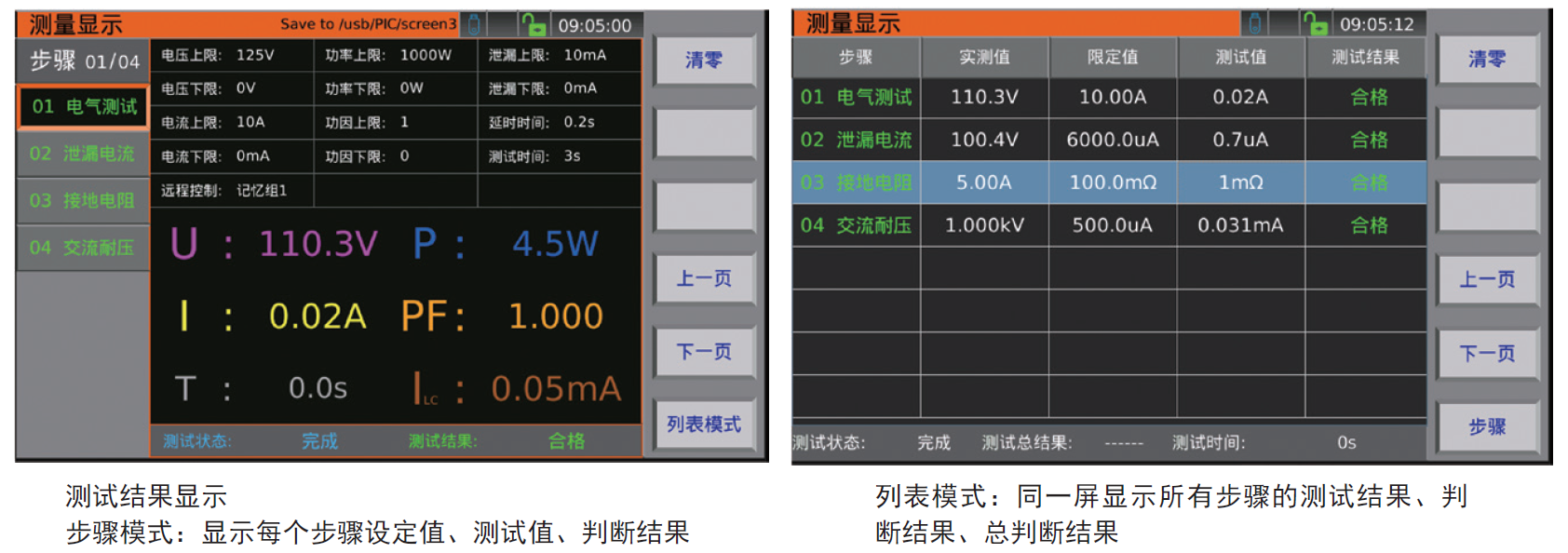

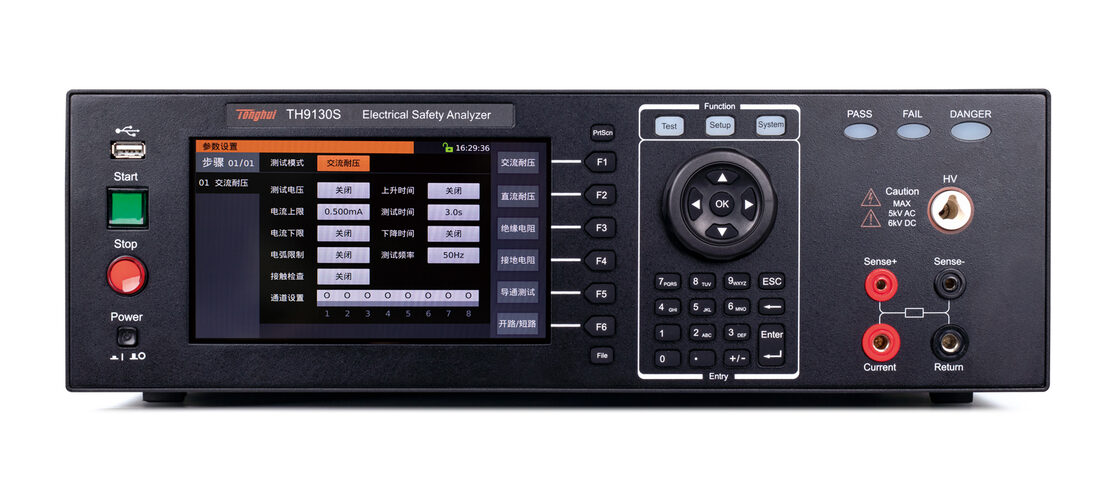

仪器配有7寸触摸屏，可直接对仪器进行触摸式控制操 作，所有测试模式、时间、电压、电流、电阻值、测试步骤在同一屏幕上显示。另有列表显示模式，显示多步骤的设置及顺序测试结果。

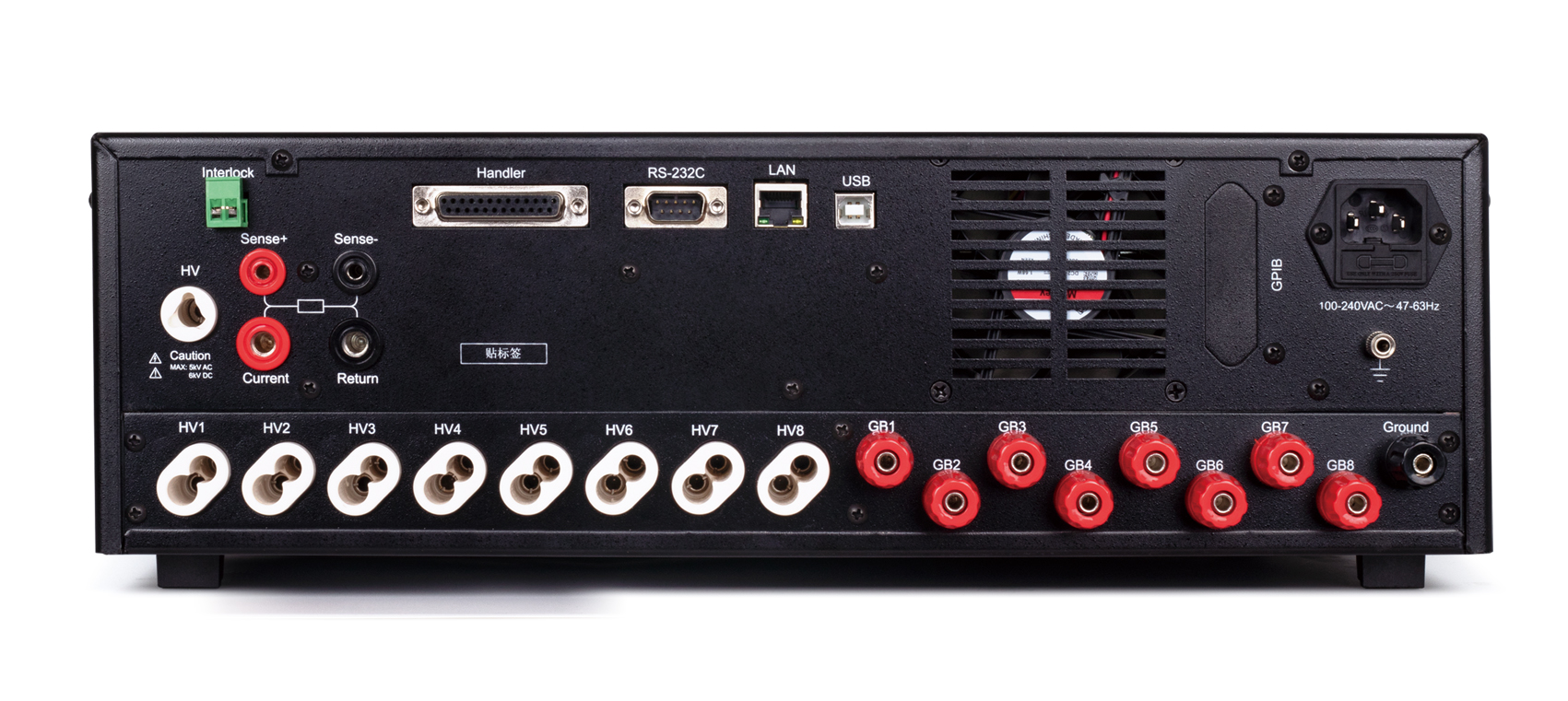

仪器配有适合测试系统使用的RS-232C 、USB 、HANDLER，可选配的GPIB，使得仪器能适应多种不同需要的高安全性和可靠性的自动测试系统。
TH9130S/TH9131S系列多通道高功率耐压接地测试仪包括以下几种类型：
型号 | TH9130S | TH9131S | |||||||

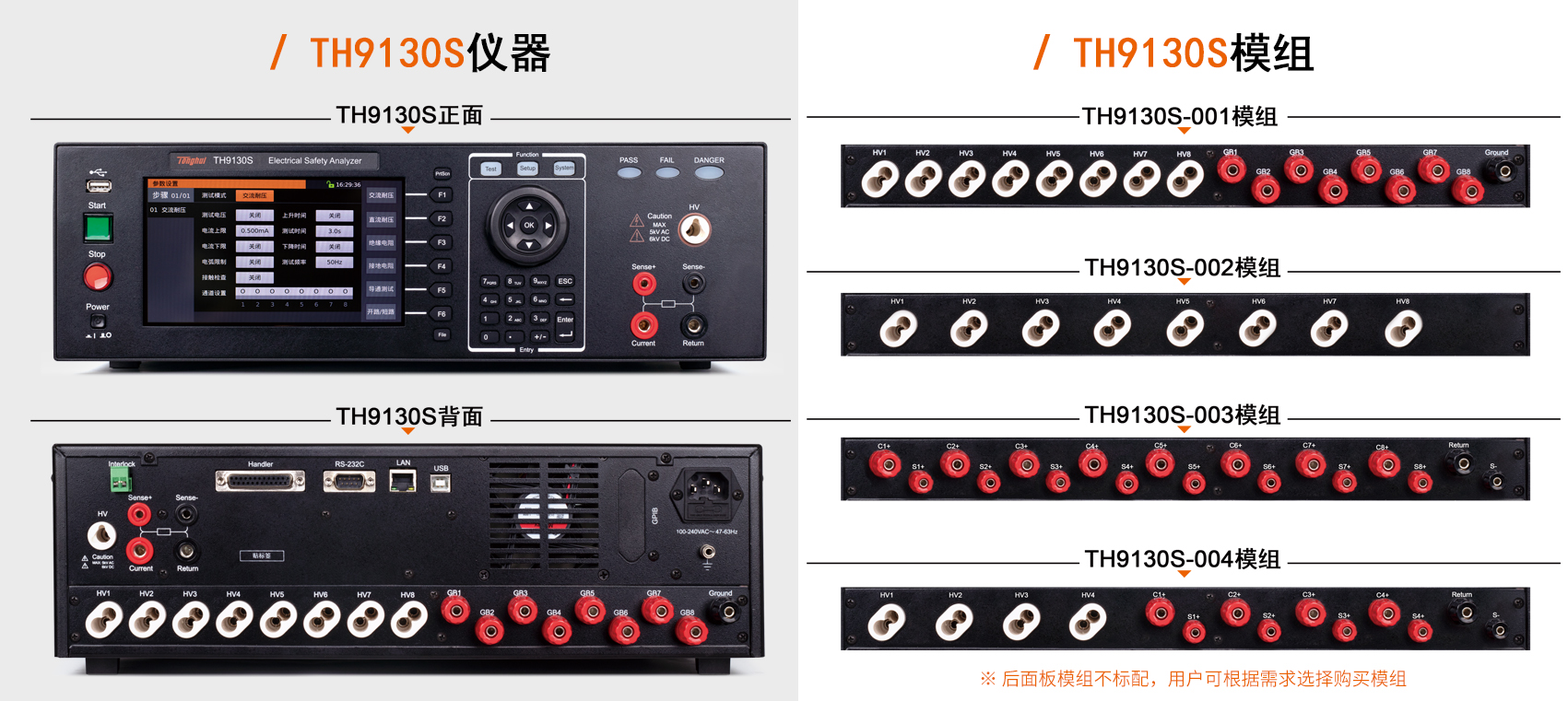

扫描模块 | TH9130S-004 | TH9130S-001 | TH9130S-002 | TH9130S-003 | TH9130S-004 | TH9130S-001 | TH9130S-002 | TH9130S-003 | |
高压 | ACW | 5.0kV/100mA/500VA | 5.0kV/40mA/200VA | ||||||
DCW | 6.0kV/20mA/120VA | ||||||||
IR | 电压：6.0kV；电阻：50.0GΩ | ||||||||
通道 | 4 | 8 | 8 | S | 4 | 8 | 8 | S | |
CK接触检查 | R | R | R | S | R | R | R | S | |
GB | 范围 | 电流：40.00A（AC）；电压：3.00-8.00V；阻值：0-600mΩ | |||||||
通道 | 4 | 8 | S | 8 | 4 | 8 | S | 8 | |
线制 | 四线 | 二线 | S | 四线 | 四线 | 二线 | S | 四线 | |
导通 | R | R | R | R | R | R | R | R | |
【应用】
• 家用电气综合电气性能测试分析
• 照明电器综合测试分析
• 电机综合分析测试
• 大功率电器测试分析
• 电子零件综合测试分析
【技术参数】
A.7寸电容式触摸屏， 800×480分辨率

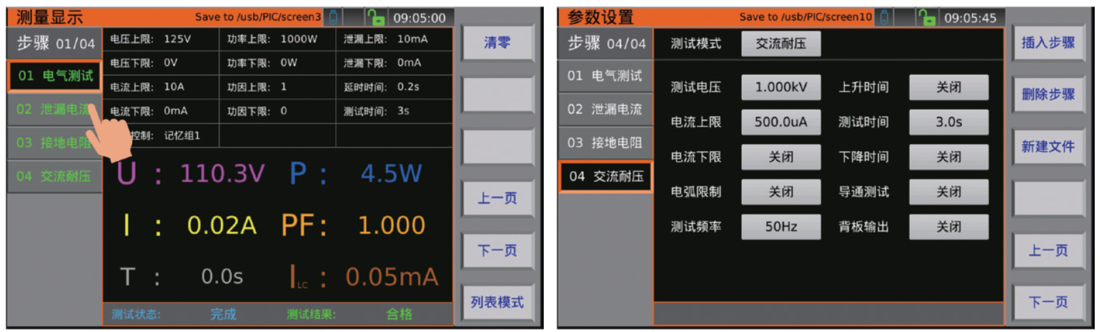

TH9130S/TH9131S系列多通道高功率耐压接地测试仪采用了7寸800*480分辨率电容式触摸屏、Linux系统的安规测试仪器，其触摸式操作、交互式操作体验，大大缩短了仪器设置操作的时间，提高了效率。
设置界面：同一页面设置所有参数
B. 五合一、多通道综合测试，单机实现所有安规测试需求
TH9130S/TH9131S系列多通道高功率耐压接地测试仪集成了五种安规测试功能

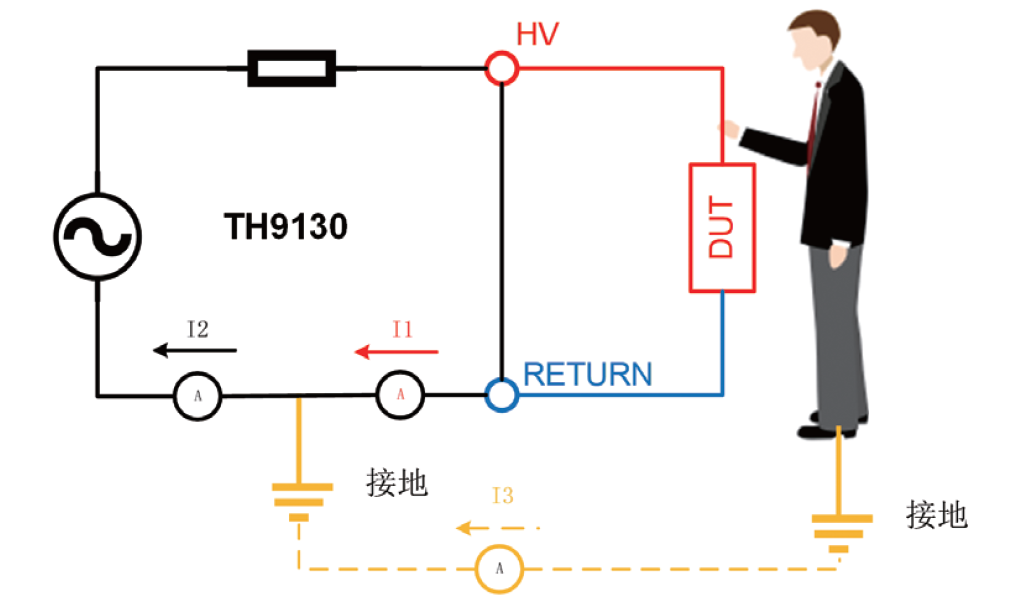

功能 | 基本参数 | 说明 | |
交流耐压 ACW | 电压 | 0.05-5.0kV | 大功率输出，适合带电机家电如冰箱、空调、洗衣机等测试 大功率变压器、大功率电机测试 |
电流 | 0.001mA-100mA （电压＞4kV） 0.001mA-120mA （电压≤ 4kV） | ||
功率 | 500VA | ||
直流耐压 DCW | 电压 | 0.05-6.0kV | 测试结束后自动放电，保障人体安全 |
电流 | 0.0001mA-20mA （电压＜1.5kV） 0.0001mA-25mA （电压 ≤ 1.5kV） | ||
功率 | 150VA | ||
绝缘电阻 IR | 电压 | 0.05-6.0kV | 输出电压超过市场上大多数绝缘测试仪的 1kV |
电阻 | 0.1MΩ– 50.0GΩ | ||
GB | 电流 | 1.00-40.00A（AC） | 满足大多数接地电阻测试要求 可与耐压同时测试，提高测试效率 |
电压 | 3.00-8.00V | ||
阻值 | 0-600mΩ | ||
导通 | 电流 | 0.0001A-0.1A | |
电阻 | 0.00-10.000kΩ |
C. 耐压/接地同步测试，提高效率

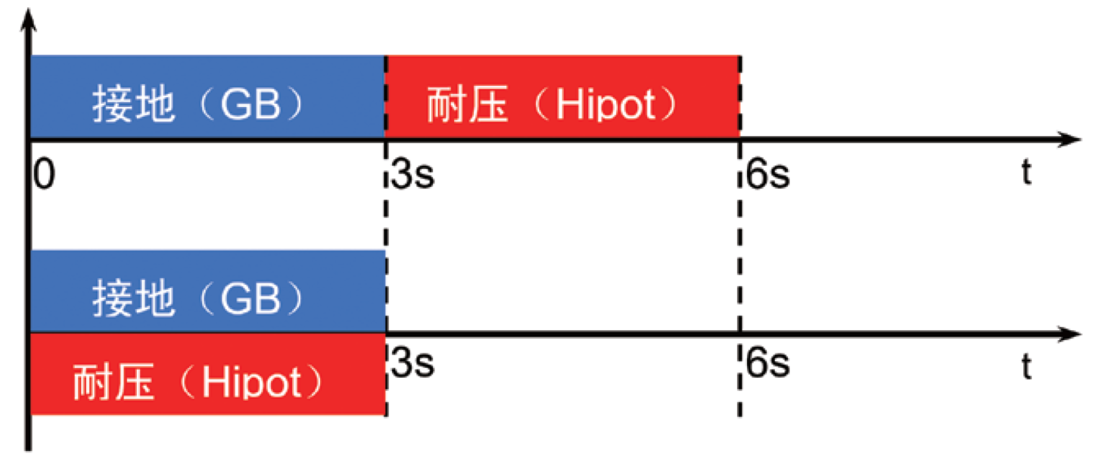

TH9130S/TH9131S系列多通道安规综合分析仪内置双功放技术，同步输出高电压及大电流，支持耐压与接地同步测试，大大缩短产线测试时间。
