规格参数

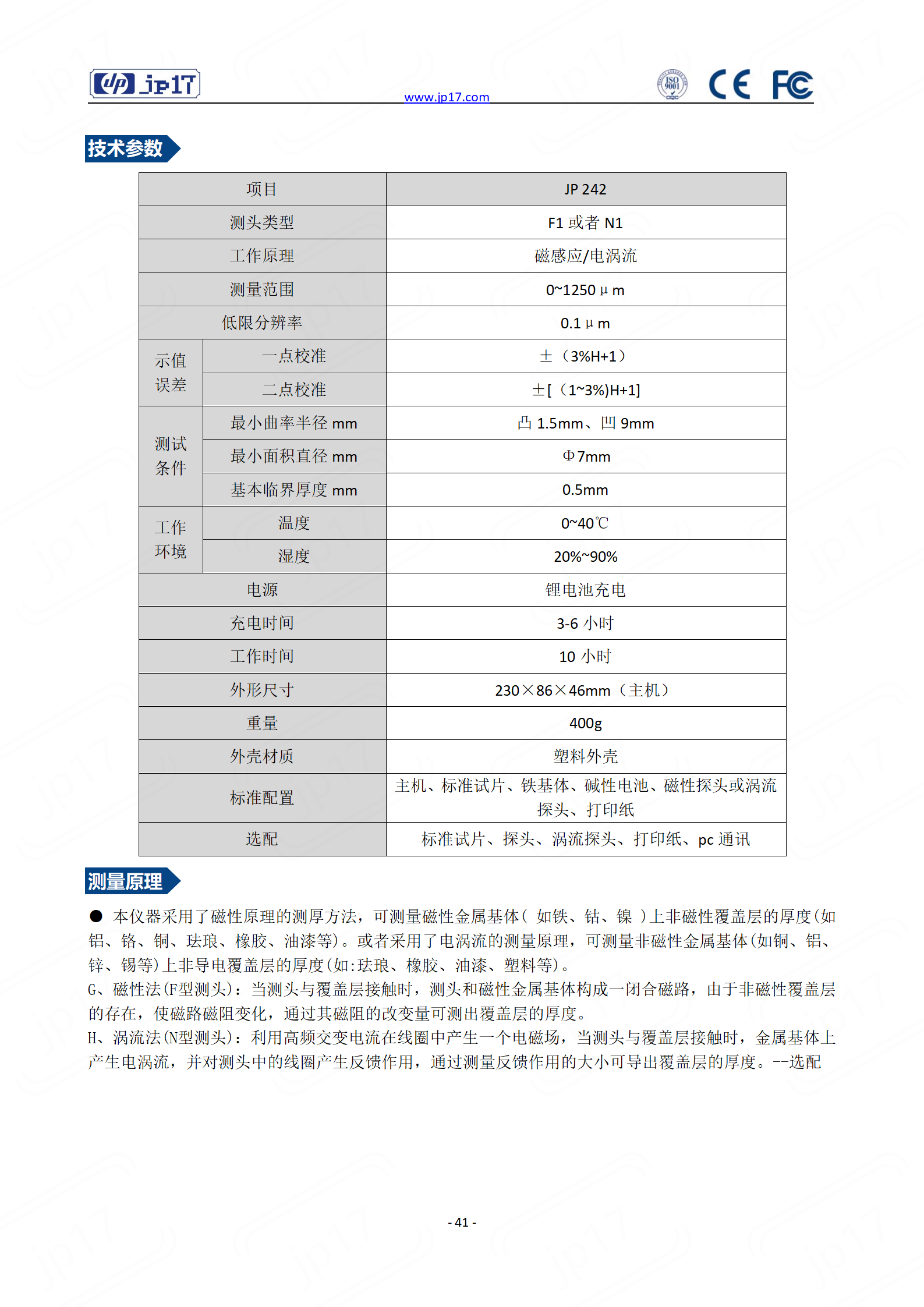

| JP242 技术参数 | |
| 测头类型 | F1 或者 N1 |
| 工作原理 | 磁感应/电涡流 |
| 测量范围 | 0~1250μm |
| 低限分辨率 | 0.1μm |
| 示值误差 | 一点校准 ±(3%H+1)；二点校准 ±[(1~3%)H+1] |
| 测试条件 | 最小曲率半径 凸1.5mm、凹9mm；最小面积直径 Φ7mm；基本临界厚度 0.5mm |
| 工作环境 | 温度 0~40℃；湿度 20%~90% |
| 电源 | 锂电池充电 |
| 充电时间 | 3-6 小时 |
| 工作时间 | 10 小时 |
| 外形尺寸 | 230×86×46mm（主机） |
| 重量 | 400g |
| 外壳材质 | 塑料外壳 |

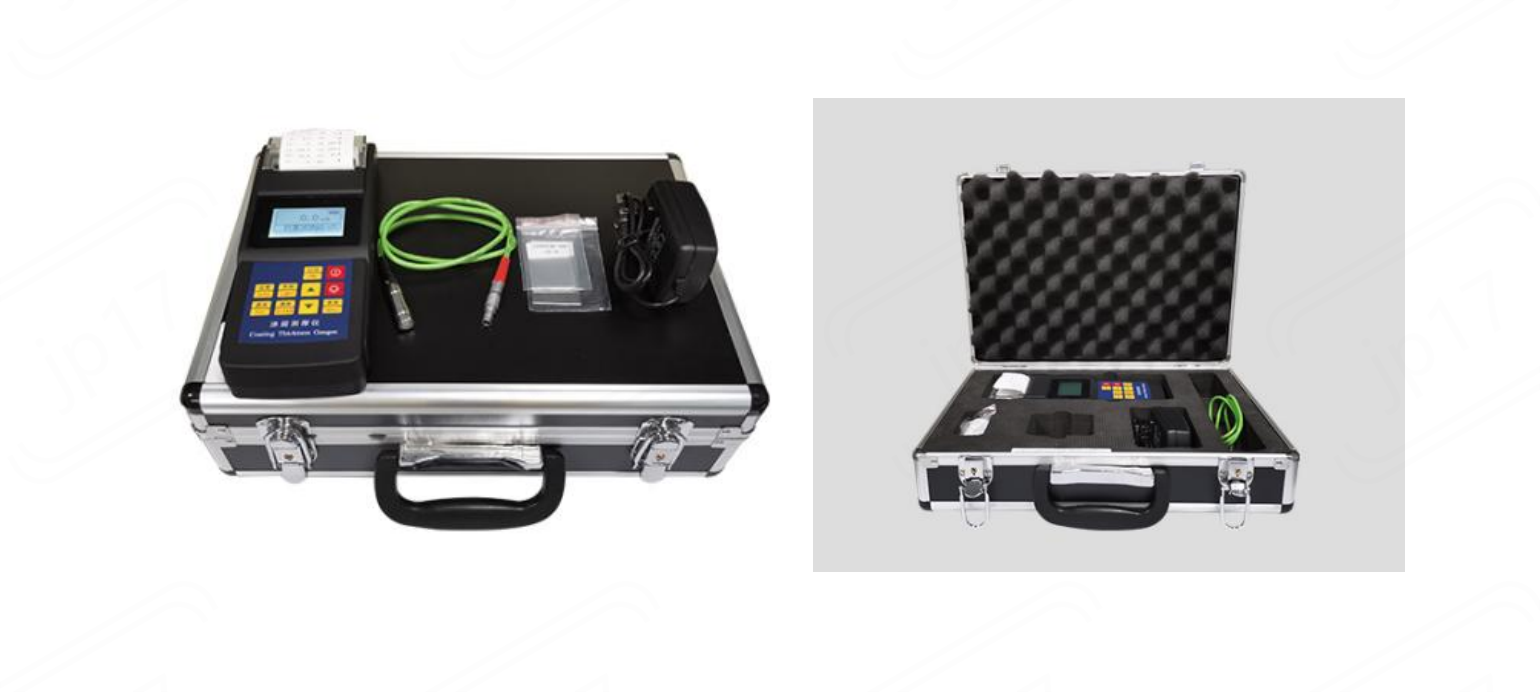

| 标准配置 | 主机、标准试片、铁基体、碱性电池、磁性探头或涡流探头、打印纸 |
| 选配 | 标准试片、探头、涡流探头、打印纸、PC 通讯 |

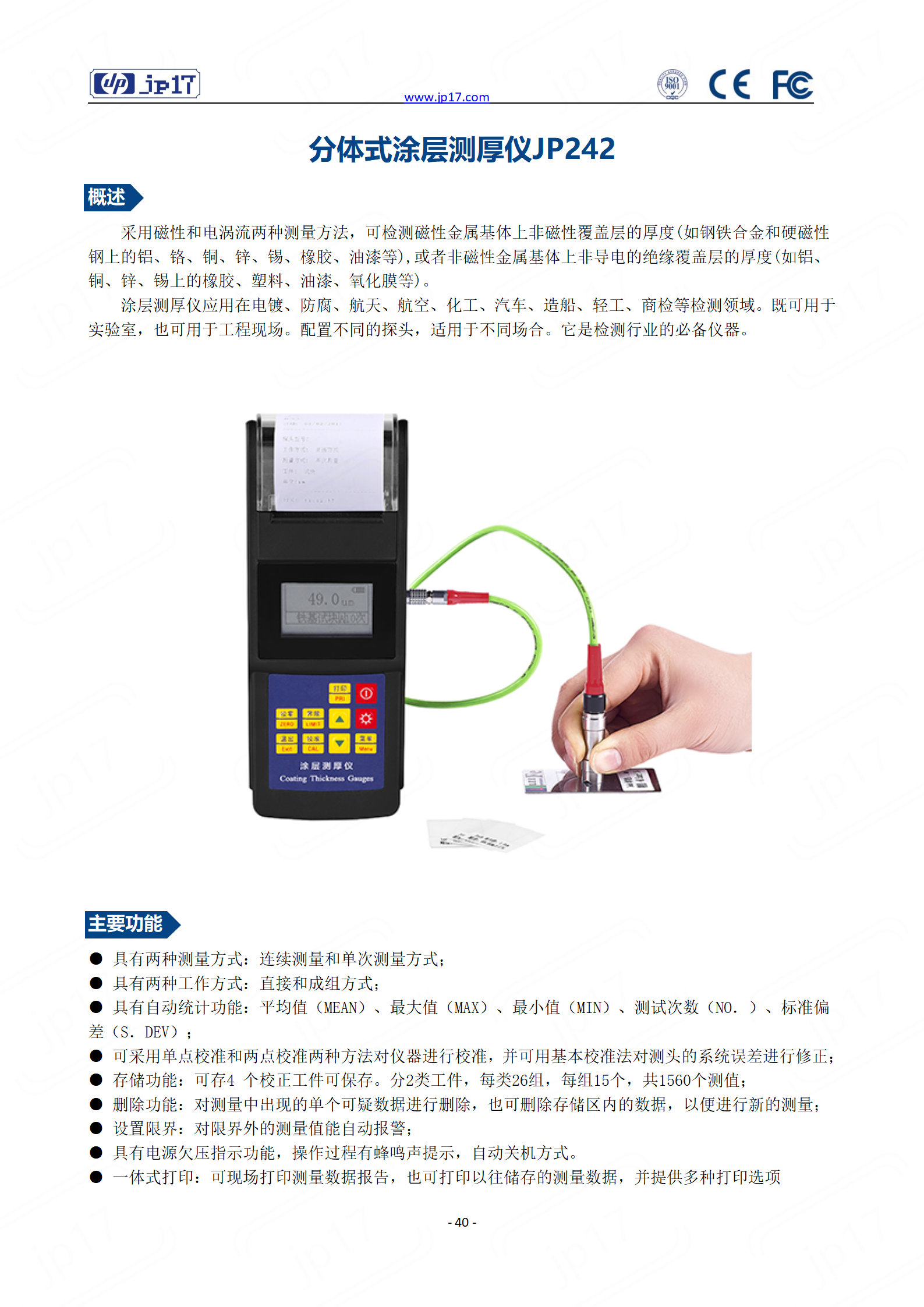

主要功能
- 具有两种测量方式：连续测量和单次测量方式；
- 具有两种工作方式：直接和成组方式；
- 具有自动统计功能：平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO.）、标准偏差（S.DEV）；
- 可采用单点校准和两点校准两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正；
- 存储功能：可存4个校正工件可保存。分2类工件，每类26组，每组15个，共1560个测值；
- 删除功能：对测量中出现的单个可疑数据进行删除，也可删除存储区内的数据，以便进行新的测量；
- 设置限界：对限界外的测量值能自动报警；
- 具有电源欠压指示功能，操作过程有蜂鸣声提示，自动关机方式。
- 一体式打印：可现场打印测量数据报告，也可打印以往储存的测量数据，并提供多种打印选项
一体式打印：可现场打印测量数据报告，也可打印以往储存的测量数据，并提供多种打印选项。
测量原理
本仪器采用了磁性原理的测厚方法，可测量磁性金属基体（如铁、钴、镍）上非磁性覆盖层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）。或者采用了电涡流的测量原理，可测量非磁性金属基体（如铜、铝、锌、锡等）上非导电覆盖层的厚度（如珐琅、橡胶、油漆、塑料等）。磁性法(F型测头)：当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过其磁阻的改变量可测出覆盖层的厚度。涡流法(N型测头)：利用高频交变电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。——选配

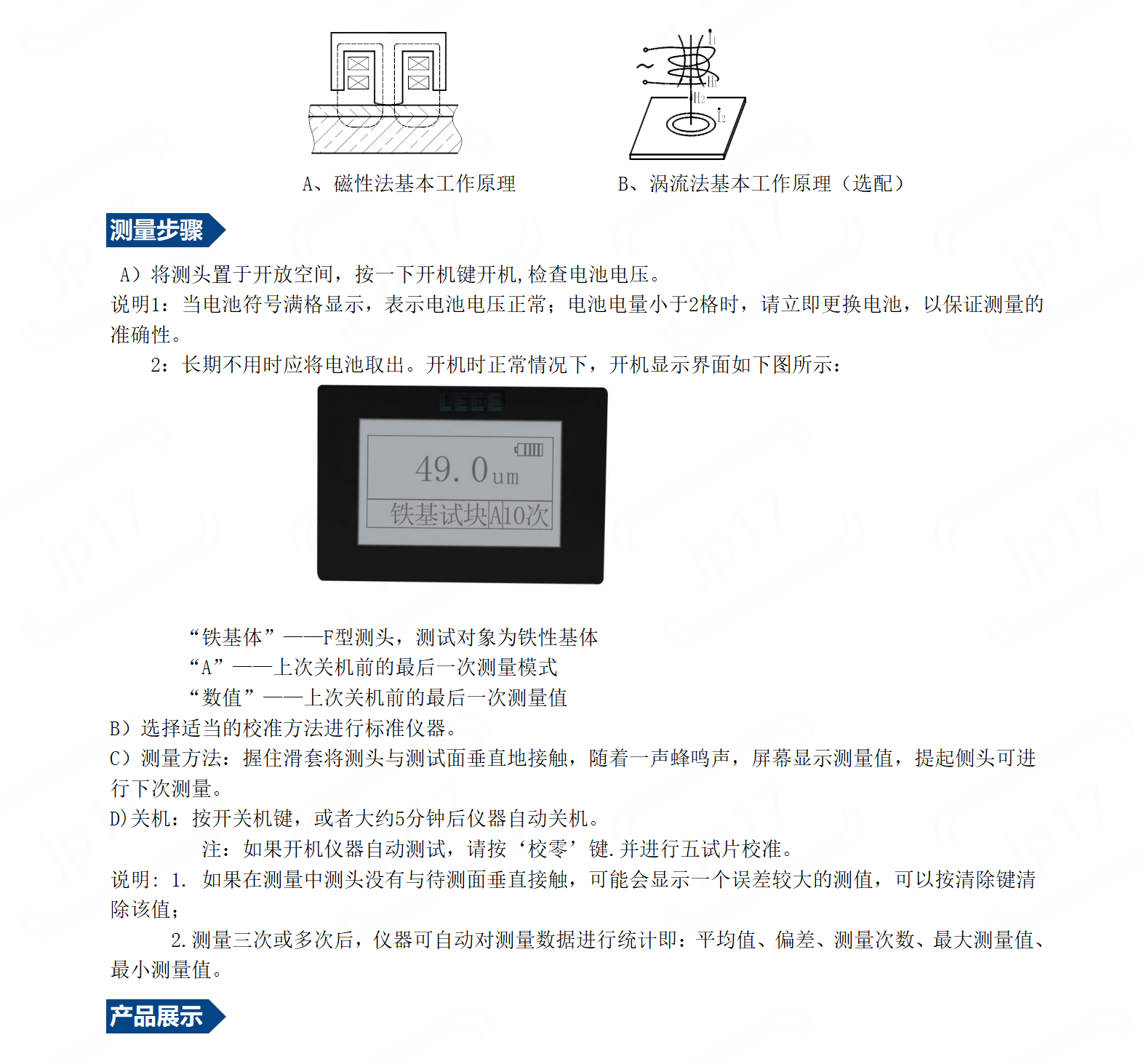

测量步骤
- A）将测头置于开放空间，按一下开机键开机，检查电池电压。当电池符号满格显示，表示电池电压正常；电池电量小于2格时，请立即更换电池，以保证测量的准确性；长期不用时应将电池取出。开机时屏幕显示测量值、上次关机前的测量模式与数值（“铁基体”——F型测头，测试对象为铁性基体；“A”——上次关机前的最后一次测量模式；“数值”——上次关机前的最后一次测量值）。
- B）选择适当的校准方法进行校准仪器。
- C）测量方法：握住滑套将测头与测试面垂直地接触，随着一声蜂鸣声，屏幕显示测量值，提起测头可进行下次测量。
- D）关机：按开关键，或者大约5分钟后仪器自动关机。注：如果开机仪器自动测试，请按‘校零’键，并进行五试片校准。
- 说明：1. 如果在测量中测头没有与待测面垂直接触，可能会显示一个误差较大的测值，可以按清除键清除该值；2. 测量三次或多次后，仪器可自动对测量数据进行统计即：平均值、偏差、测量次数、最大测量值、最小测量值。

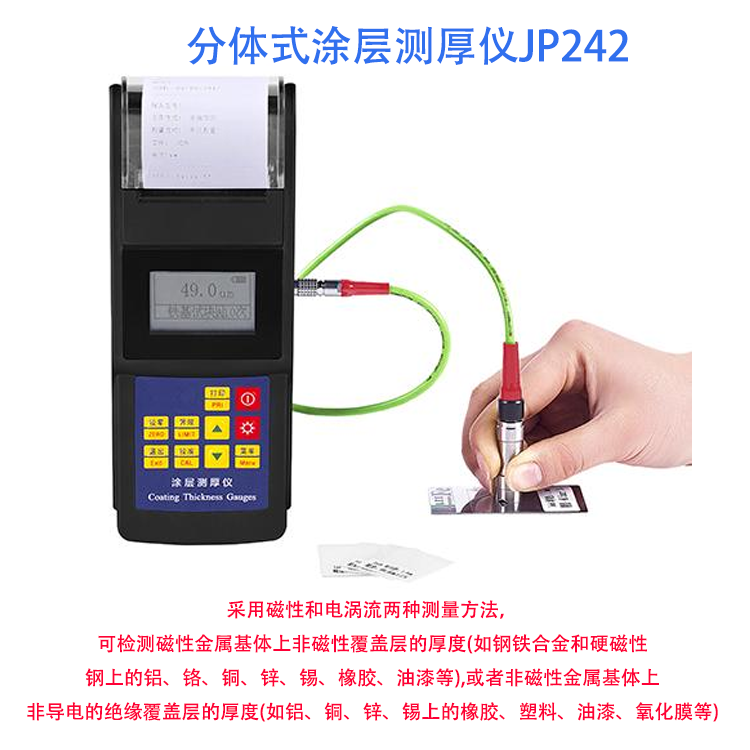

采用磁性和电涡流两种测量方法，可检测磁性金属基体上非磁性覆盖层的厚度(如钢铁合金和硬磁性钢上的铝、铬、铜、锌、锡、橡胶、油漆等),或者非磁性金属基体上非导电的绝缘覆盖层的厚度(如铝、
铜、锌、锡上的橡胶、塑料、油漆、氧化膜等)。
涂层测厚仪应用在电镀、防腐、航天、航空、化工、汽车、造船、轻工、商检等检测领域。既可用于实验室，也可用于工程现场。配置不同的探头，适用于不同场合。它是检测行业的必备仪器。
❓ 常见问答 2 查看更多 →
问：JP242涂层测厚仪的打印功能怎么用？
问：JP242适合做验收记录吗？
答：适合，它就是为现场验收设计的：F1/N1 双探头覆盖钢、铁、铝、铜各类基材，一点/两点校准满足 ±(3%H+1)μm 或 ±[(1~3%)H+1]μm 的误差要求，1560 值存储可保留整批验收数据，热敏打印当场出报告避免事后誊抄出错。
钢结构防腐、管道包覆层、设备涂装的监理验收用它可以直接在打印单上签字确认，数据可追溯；打印纸避光保存可保证字迹长期清晰。
