按键荷重曲线测试仪
型号：S205D型
用途场景
规格参数

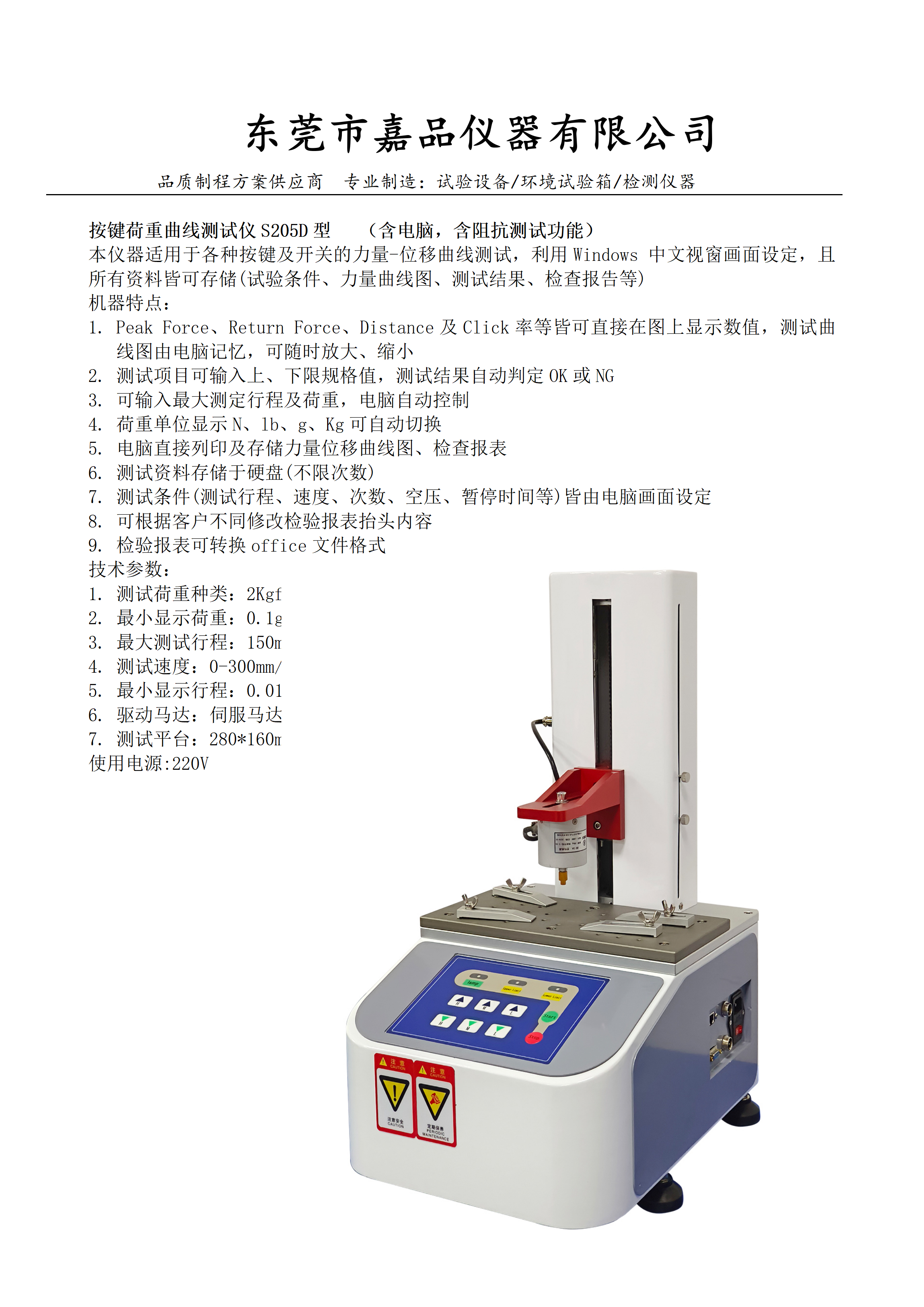

按键荷重曲线测试仪S205D型 （含电脑，含阻抗测试功能） ；
本仪器适用于各种按键及开关的力量-位移曲线测试，利用Windows 中文视窗画面设定，且所有资料皆可存储(试验条件、力量曲线图、测试结果、检查报告等)；
机器特点；

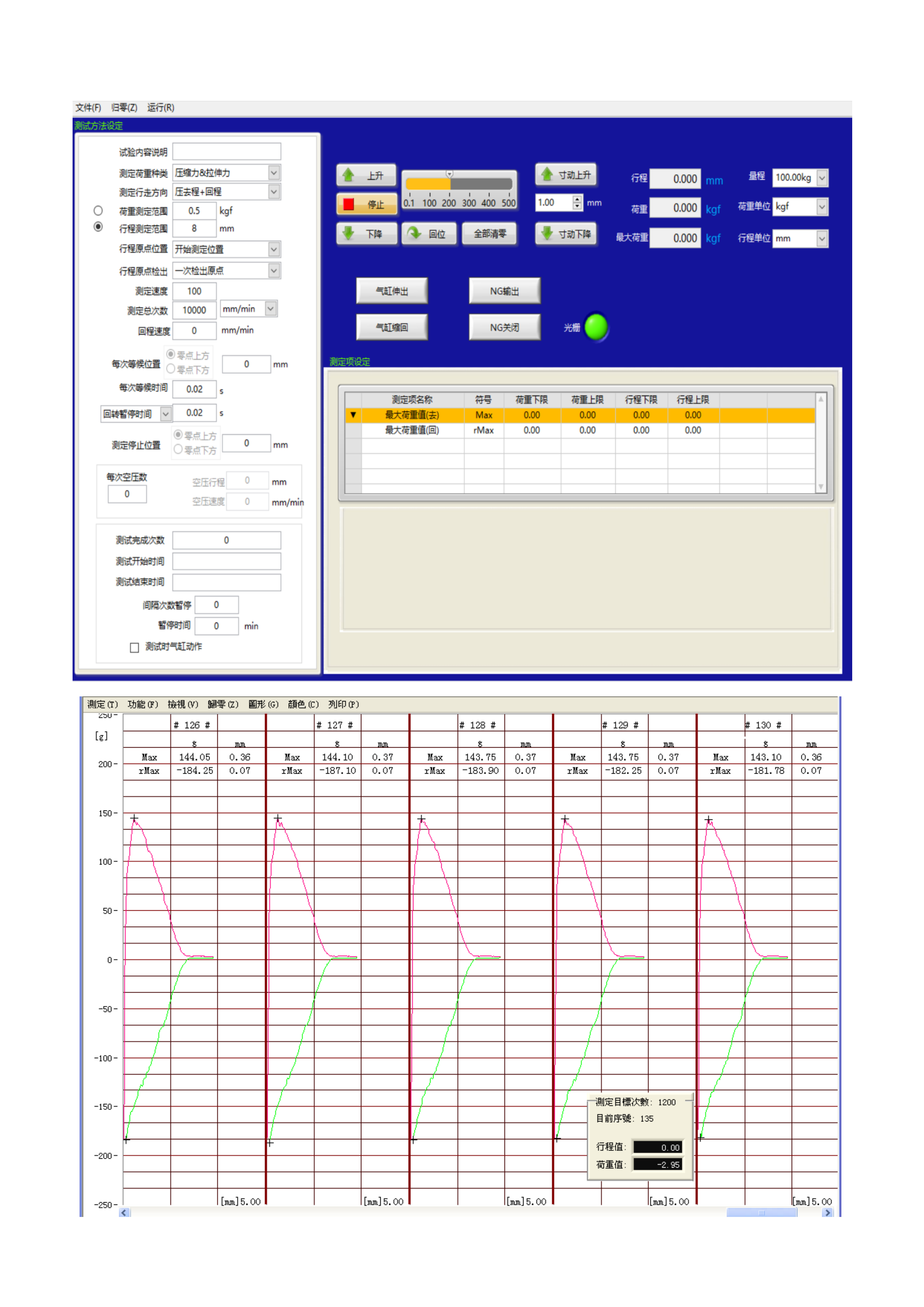

1. Peak Force、Return Force、Distance及Click率等皆可直接在图上显示数值，测试曲线图由电脑记忆，可随时放大、缩小；
2. 测试项目可输入上、下限规格值，测试结果自动判定OK或NG；
3. 可输入最大测定行程及荷重，电脑自动控制；
4. 荷重单位显示N、lb、g、Kg可自动切换；
5. 电脑直接列印及存储力量位移曲线图、检查报表；
6. 测试资料存储于硬盘(不限次数)；
7. 测试条件(测试行程、速度、次数、空压、暂停时间等)皆由电脑画面设定；
8. 可根据客户不同修改检验报表抬头内容；
9. 检验报表可转换office文件格式；
技术参数：
1. 测试荷重种类：2Kgf ；
2. 最小显示荷重：0.1gf；
3. 最大测试行程：150mm；
4. 测试速度：0-300mm/min；
5. 最小显示行程：0.01mm；
6. 驱动马达：伺服马达；
7. 测试平台：280*160mm；使用电源:220V；
❓ 常见问答 3 查看更多 →
问：按键荷重曲线测试仪：S205D 与 S205 怎么选？
答：三档产品的阶梯关系，按数据需求选：
- 按键荷重曲线测试仪（S205D）：荷重曲线测试的基础档——峰值力、行程快速测量，抽检节拍快、上手零门槛，适合按键力值限值判定与产线快检；
- 按键开关荷重位移曲线试验机（S205）：全曲线分析档——完整荷重-位移曲线、特征点自动提取（Click 比/回弹）、批量报告，适合手感量化与规范检验；
- 三轴精密荷重曲线仪（三轴机）：阵列扫描档——XY 平台自动逐键扫描键盘/面板，全板热力图，适合多点位样品的批量验证。
升级信号：当"手感发绵但力值正常"这类客诉出现、需要看曲线找原因时，S205D 已到能力边界；当"每个键都要测"成为常态时，上三轴机。基础档先行，按需升级，不浪费。
问：按键荷重曲线测试仪：能测笔记本键盘吗？
答：能测，但测法定档位：
- 单键抽检：S205D 测指定键位的峰值力与行程——来料键帽/组装后抽检场景，够用；
- 手感曲线分析：单键的完整曲线特征（Click 比、回弹）在按键开关荷重位移曲线试验机上看——键盘手感调校（键帽高度、剪刀脚、硅胶碗匹配）需要曲线级数据；
- 整板逐键扫描：键盘品质的核心指标是键间一致性——80~100+ 键逐一手测不现实，三轴精密荷重曲线仪三轴平台一次布样全板扫描，峰值力热力图直接暴露装配公差漂移区；
键盘厂的典型组合：三轴机做全板一致性验证（型式/批次级），单轴机做产线单键快检。笔记本键盘还有键程短（1.5~3mm）+ 速度敏感的特点，探针直径与按压速率的设定比台式键盘更挑剔，采购时按目标机型确认。
问：按键荷重曲线测试仪：测试速率影响数据吗？
答：影响，而且是最常被忽视的"隐形变量"，机理与对策：
- 为什么影响：按压速率快 → 系统动态力（加速度力）叠加进测量值 → 峰值偏高、曲线毛刺增多；硅胶等粘弹性材料本身还有速率相关性（快压比慢压"硬"），速率翻倍峰值可差 5~15%；
- 对策一：锁速率——手感评价普遍采用低速匀速（mm/s 级），同一批样品、同一机型生命周期内锁定同一速率，数据才纵向可比；
- 对策二：写进 SOP——速率、探针直径、预压量三项与设备型号一起固定成作业标准，换人换班不漂移；
- 对策三：对比试验先做速率敏感性——首批测试用两档速率各测一组，确认材料敏感性；敏感的材料（软硅胶）更要在速率管理上较真。
一句话：手感数据是"条件敏感数据"，速率不是设备参数，是数据定义的一部分。
