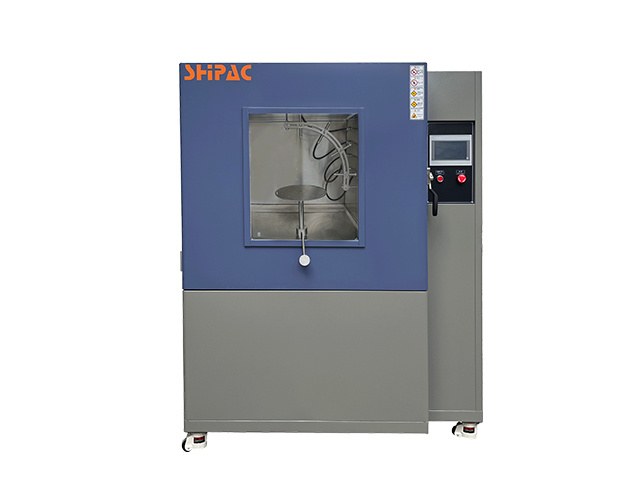

淋雨试验箱

型号:SR
分类 可靠性检测 > SHIPAC 适用行业 军工电子与配套 、 医疗器械生产 摘要 淋雨试验箱
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

该设备的主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨、溅水、喷水的气候条件下,对产品的物理以及其它相关性能进行测试。测试后,通过检定来判断产品的性能是否达到要求,以便于产品的设计、改进、检定及出厂检验使用。

产品描述

11

致力于产品研制和生产阶段可靠性与环境试验的研究及技术服务

从产品研发、设计、定型、样品生产到量产质控,提供一站式的可靠性与环境试验系统解决方案,帮助缩短产品的研发和生产周期,提高产品的可靠性、稳定性环境适应性和安全性。

技术参数

TECHNICAL PARAMETER

一、滴水试验设备技术参数(IPX1\2)
本装置采用可拆卸式结构,方便运输和现场安装。由固定立柱,柱型升降导轨,滴水箱,水位调节供水箱,自动升降机,流量计,滤纸,可调角度工作台,电器控制箱等组成。 满足标准
GJB150.7,MIL-STD-810F方法506.4
GB2423.38-90,GB/T4942.2-93,GB4208-93,GB7001-86
滴水量 4.6~5.2mm/min或(7~7.8)x103ml/min
滴水孔径 直径 0.4mm
孔间距 25mm
降雨强度 10~400mm/h
滴水范围 1000x1500mm
试验台直径 直径 800mm
试验台角度调节 30~90°
滴水箱最低位置 600mm
滴水箱最高位置 2200mm

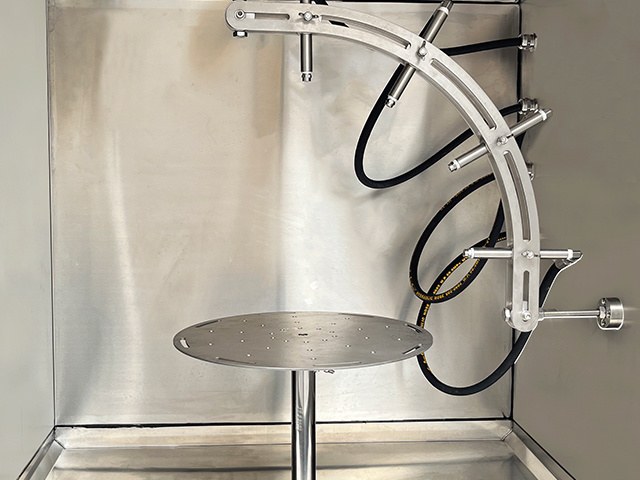

二、摆管淋雨试验设备技术参数(IPX3\4)
本设备主要用于考核电工电子产品外壳密封件的防水等级,模拟真实自然条件下的淋雨环境,不考虑温度和风源的影响 满足标准
GB2423.38-90,GB/T4942.2-93,GB4208,GB4706,GB7000
摆管喷水孔径 直径Φ0.4/Φ0.8 间距:50mm
摆管摆角幅度 ±45°/±60°/±90°
摆管半径 R600/R1000/R1600
摆管速度 无级调速
淋雨水压 80、400 kPa
水流量 6、36L/H
试验台尺寸 直径800
试验台转速 5~17r/min 无级调速
喷淋用水 洁净的软质自来水
三、溅水试验设备技术参数(IPX3\4\5\6)
本溅水装置模拟各种冲水或猛烈海浪的试验效果,采用由莲蓬式喷头或喷枪。
喷头前方有一挡板,可调节喷头喷出雨滴的覆盖面,有利于产品试验时从各个不同角度进行喷洒。
1.莲蓬式溅水(IPX3\4) 2.水龙头式溅水(IPX5\6)
a.喷头121个孔/孔径:Φ0.5mm,其中一个孔在中央
b.莲蓬头Φ100mm
c.水压80~400kPa
d.仰角0~45°可调
a.喷孔Φ6.3mm,Φ12.5mm各一个
b.水压30 kPa,100 kPa,400 kPa
四、浸水试验设备技术参数(IPX7\8)
以上IPX1~8外壳防护等级试验设备的试验空间尺寸通常为SR1000:W1000×H1000×D1000(1立方)

核心优势

CORE ADVANTAGES

集中监控系统

CENTRALIZED MONITORING SYSTEM

可靠保护系统

RELIABLE PROTECTION SYSTEM

循环风机过热过流保护
11
总电源相序
缺相保护
样品区可调式
超温保护
压缩空气欠压保护
11
超温熔断保护
(防火最后一道防线)
11
风机线圈短路保护

噪音控制优势

ADVANTAGES OF NOISE CONTROL

标准箱: 标准产品低至50dB 行业领先
非标准箱: 非标大型设备低至60dB 行业领先

噪音控制方法

3.1 采取有效措施,对主要振动源进行隔振降噪
3.2 采取有效措施,改变振动频率,防止产生共振
3.3 贴吸音棉进行吸音降噪处理

核心部件(进口)

IMPORTED ACCESSORIES

压力控制器
丹麦丹佛斯/日本鹭宫
11
固态继电器
美国快达/日本欧姆龙
11
中间继电器
日本欧姆龙
1
交流接触器
法国施耐德
11
密封胶
日本信越
11

可靠性试验

RELIABILITY TEST

湿度测试
低温测试
高温测试
25℃性能测试
高海拔测试
太阳辐射测试
防尘测试
防水试验测试
震动测试
运输颠簸测试

服务流程图

SERVICE FLOWCHART

售后保障

AFTER-SALES SERVICE

产品优势

应用背景:自然界水(雨水、海水、河水等)对产品和材料的破坏,每年造成难以估计的经济损失。

所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等,特别是电器产品因雨水造成短路而极易酿成火灾。

因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。
一般应用领域:户外灯具、家用电器、汽车配件及其他电子电工产品。
设备功能:该设备的主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨、溅水、喷水的气候条件下,

对产品的物理以及其它相关性能进行测试。测试后,通过检定来判断产品的性能是否达到要求,以便于产品的设计、改进、检定及出厂检验使用。
1、适用于进行产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6防水等级测试
2、外壳由SUS304#不锈钢板加工制造加工而成,表面喷涂烤漆。
3、转台、摆管等均采用SUS304#不锈钢板加工制造,确保长时间使用不生锈
4、箱式结构;自带水箱,循环用水;储水箱内装有水位浮球阀,自动控制进水,并有低水位报警检测。
5、门上有透明观察窗(钢化玻璃材质),箱内安装有LED照明灯,方便观察内部测试情况。
6、IPX34:摆管驱动采用国产优质伺服步进电机,摆管速度,角度精准可调,不存在失步问题

(失步:会造成摆管动作失常,撞向中间的转台轴,造成设备损坏)
7、IPX56:依照IEC60529之规格承制
8、过滤措施:标配高精度的过滤器,可有效过滤自来水中的杂质;滤芯可定期更换。
9、转台驱动:使用国产优质步进电机,速度及角度可在触控屏上设定(可调),

在标准范围内精准无级可调,并能自动控制正反转动(正反转:适合带样品通电测试,防止绕线)。
10、试验箱安装有样品电源插座(AC220,10A),样品电源通断电时间可通过程序控制:停电(0-999min)—通电(0-999min)—停电(0-999min),

适用于样品在测试中需要通断电。
11、测试时间可在触控屏上设定,设定范围为:0-999min(可调)。
12、核心控制系统采用7寸触摸屏+松下PLC,电器元件采用如LS、欧姆龙等进口品牌,接线工艺符合国家标准要求,电板布局合理,接线牢固,标示清楚。

IPX1~6整体解决方案

无故障连续运行10000+小时
使用寿命超15年

模块化设计,增稳30%以上

试验标准

适用标准:

符合 IEC60529:1989 +A1:1999 +A2:2013《Degrees of protection provided by enclosures(IP Code)》、《外壳防护等级(IP 代码)》14.2.1、14.2.2、14.2.3、14.2.4 条款

ISO 20653-2013 道路车辆防护等级(IP 代码)-电气设备对外来物、水和接触物的防护
GMW3172 通用汽车电子电器环境适应性及可靠性通用示范标准
IEC60529 外壳防护等级
GB7000.1 灯具一般安全要求与试验
GB/T4208-2017 外壳防护等级
QJGAC 1523.028-2014 电子电气零部件环境适应性可靠性通用试验规范
