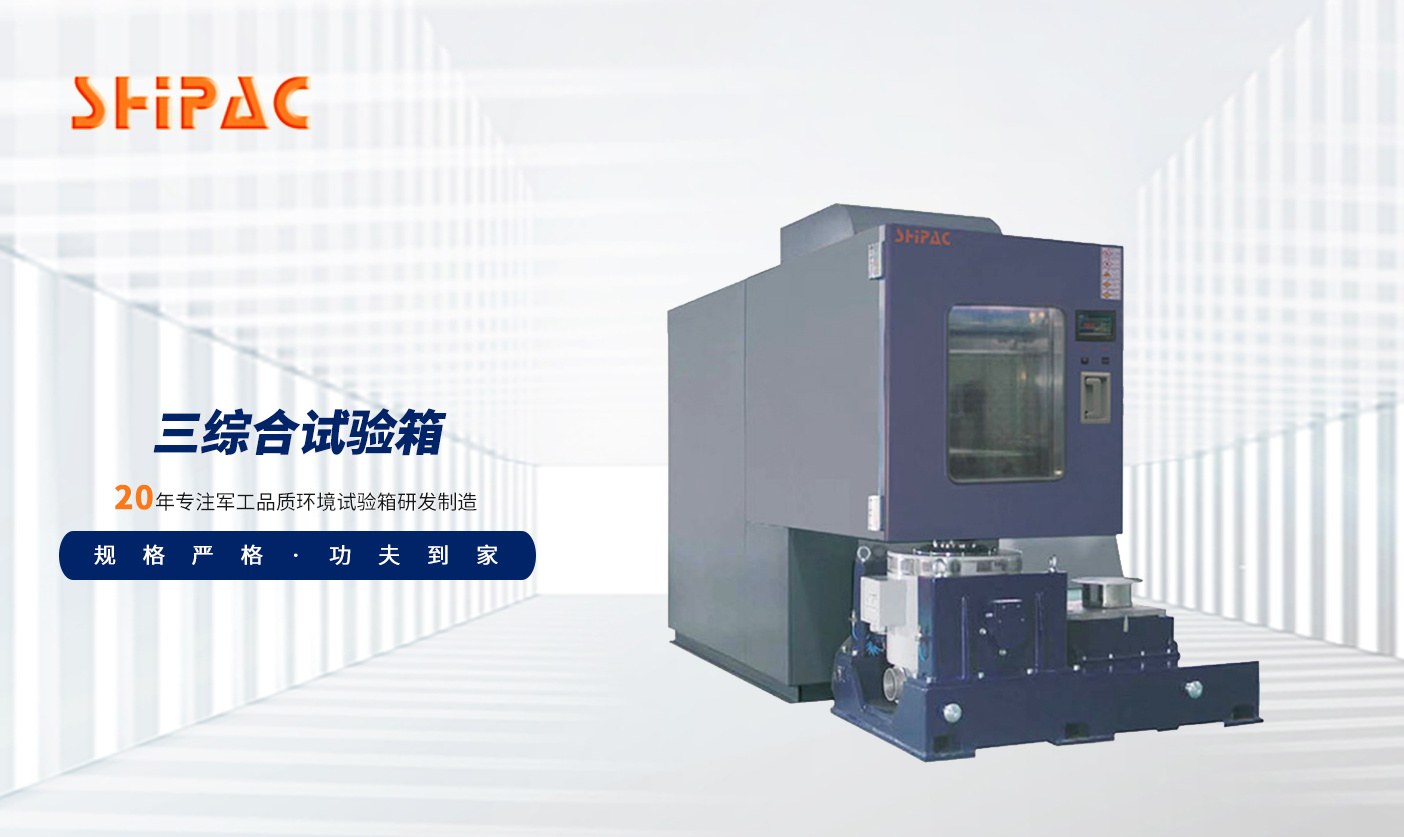

三综合试验箱又称为三综合环境试验箱、温湿振动三综合试验箱、温度湿度振动三综合试验箱、温湿度震动三综合试验箱等
致力于产品研制和生产阶段可靠性与环境试验的研究及技术服务
从产品研发、设计、定型、样品生产到量产质控，提供一站式的可靠性与环境试验系统解决方案，帮助缩短产品的研发和生产周期，提高产品的可靠性、稳定性环境适应性和安全性。
技术参数
TECHNICAL PARAMETER
| 型号 | THV0270 W5 |
THV0470 W5 |
THV1070 W5 |
THV0270 W10 |
THV0470 W10 |
THV1070 W10 |
THV0270 W15 |
THV0470 W15 |
THV1070 W15 |
|
| 标称内容积(升) | 225 | 408 | 1000 | 225 | 408 | 1000 | 225 | 408 | 1000 | |
| 性能 | 温度范围 | -70℃～+150℃ | ||||||||
| 湿度范围 | 20～98%RH | |||||||||
| 温度波动度 | ≤±0.5℃ | |||||||||
| 温度偏差 | ≤±2.0℃ | |||||||||
| 湿度偏差 | ≤±3.0%RH(>75%RH)，≤±5.0%RH(≤75%RH) | |||||||||
| 升温时间 | -55℃～+70℃ | |||||||||
| 5℃/min | 10℃/min | 15℃/min | ||||||||
| 降温时间 | +70℃～-55℃ | |||||||||
| 5℃/min | 10℃/min | 15℃/min | ||||||||
| 内箱尺寸 （mm） |
宽(W) | 700 | 700 | 1000 | 700 | 700 | 1000 | 700 | 700 | 1000 |
| 高(H) | 700 | 750 | 1000 | 700 | 750 | 1000 | 700 | 750 | 1000 | |
| 深(D) | 500 | 800 | 1000 | 500 | 800 | 1000 | 500 | 800 | 1000 | |
| 外箱尺寸 （mm） |
宽(W) | 990 | 990 | 1290 | 1000 | 1000 | 1300 | 1000 | 1000 | 1300 |
| 高(H) | 1930 | 1980 | 2230 | 1930 | 1980 | 2230 | 1930 | 1980 | 2230 | |
| 深(D) | 2450 | 2700 | 2900 | 2650 | 2900 | 3100 | 2650 | 2900 | 3100 | |
| 使用环境 | 温度：+5℃～+35℃，湿度：≤90%RH，大气压力：86～106kPa | |||||||||
| 材料 | 箱体 | 外壳冷轧钢板，表面喷塑处理，内箱SUS304不锈钢板 | ||||||||
| 绝热 | 硬质聚氨酯泡沫+玻璃纤维 | |||||||||
| 振动台接口 | 设备底板预留与振动台连接的接口，具体根据振动台的扩展头而定 | |||||||||
| 调节器 | 加热器 | 镍铬合金电加热器 | ||||||||
| 制冷方式 | 机械压缩单级/二元复叠制冷(水冷) | |||||||||
| 制冷压缩机 | 半封闭压缩机 | |||||||||
| 制冷剂 | R404a/R23 | |||||||||
| 控制器 | 显示器 | 5.7"彩屏，液晶显示器(LCD) | ||||||||
| 运行方式 | 程序方式，定值方式 | |||||||||
| 显示分辨率 | 时间：0.1min，温度：0.01℃，湿度：0.1%RH | |||||||||
| 输入 | 热电阻 | |||||||||
| 控制方式 | 抗积分饱和PID，BTC配合调温控制方式 | |||||||||
| 电源 | AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线 | |||||||||
| 最大电流(A) | 16 | 19 | 31 | 31 | 40 | 58 | 44 | 67 | 108 | |
| 电源容量(kW) | 10 | 12 | 20 | 20 | 26 | 38 | 29 | 44 | 71 | |
| 标准配置 | 电缆孔(Φ50)1个，样品架2套，累时器1个，电源线(5米)1条 | |||||||||
| 选购附件 | 温湿度记录仪，微型打印机 | |||||||||
| 安全装置 | 漏电保护器，箱内超温保护器，风机过热保护，压缩机超压、过热、过流保护，样品超温保护，干烧保护器，断水继电器，缺相及相序保护 | |||||||||
核心优势
CORE ADVANTAGES

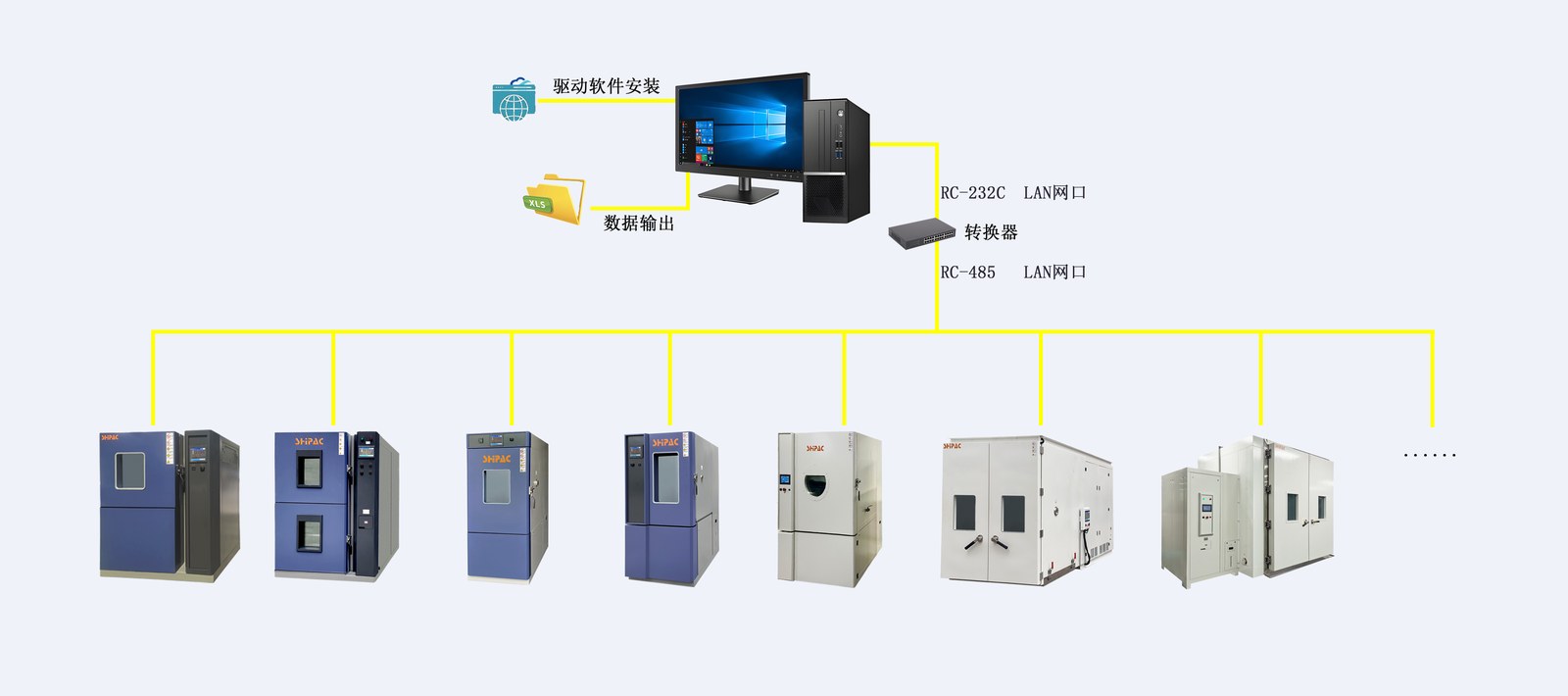

集中监控系统
CENTRALIZED MONITORING SYSTEM
可靠保护系统
RELIABLE PROTECTION SYSTEM
压缩机过热过流保护
高低温室循环风机过热过流保护
总电源相序
缺相保护
样品区可调式
超温保护
压缩机超压保护
超温熔断保护
（防火最后一道防线）
压缩机排气超温保护
（防止制冷剂冷冻油碳化失效）
循环冷却水
水流开关保护
压缩机线圈短路保护
风机线圈短路保护
噪音控制优势
ADVANTAGES OF NOISE CONTROL
标准箱: 标准产品低至50dB 行业领先
非标准箱: 非标大型设备低至60dB 行业领先
噪音控制方法
3.1 采取有效措施，对主要振动源进行隔振降噪
3.2 采取有效措施，改变振动频率，防止产生共振
3.3 贴吸音棉进行吸音降噪处理
核心部件(进口)
IMPORTED ACCESSORIES
制冷压缩机
德国比泽尔/美国艾默生涡旋
电磁阀
意大利卡士托/日本鹭宫
单向阀
丹麦丹佛斯/美国美乐
压力控制器
丹麦丹佛斯/日本鹭宫
控制器
加拿大瑞尔斯/日本优易控
固态继电器
美国快达/日本欧姆龙
中间继电器
日本欧姆龙
交流接触器
法国施耐德
制冷剂
美国杜邦
旋钮式温控器
韩国彩虹
油分离器
美国艾默生
干燥过滤器
丹麦丹佛斯/美国斯波兰
冷冻油
美国冰熊
排气压力调节阀
日本鹭宫
板式换热器
瑞典阿法拉伐
密封胶
日本信越
可靠性试验
RELIABILITY TEST
湿度测试
低温测试
高温测试
25℃性能测试
高海拔测试
太阳辐射测试
防尘测试
防水试验测试
震动测试
运输颠簸测试
细节展示
DETAIL DISPLAY
01
蒸发压力调节阀
防止湿度试验结冰
Evaporation pressure regulating valve
Preventing Ice Formation in Humidity Experiments
02
风道极限超温熔断保护
防起火最后一道物理防线
Air duct extreme over temperature fuse protection
The last physical line of defense against fire
03
压缩机排气125℃超温保护
防止冷冻油和制冷剂碳化失效
Compressor exhaust 125 ℃ overtemperature protection
Prevent carbonization failure of refrigeration oil and refrigerant
04
电气控制系统
走线平整，固定牢靠
Control panel distribution board
Smooth wiring and secure fixation
05
制冷系统
日本冷冻工艺
Refrigeration system
Japanese freezing process
06

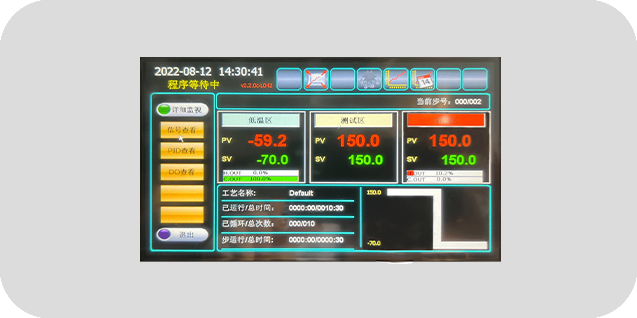

进口智能PLC控制器
控制精准 操作灵敏
Control panel - imported intelligent touch temperature controller
Clear display and sensitive operation
服务流程图
SERVICE FLOWCHART
售后保障
AFTER-SALES SERVICE
销售热线：020-86862813 13332891108
关键词:- 三综合环境试验箱
- 温度湿度振动三综合试验箱
- 温湿振动三综合试验箱
- 温湿度震动三综合试验箱
| 型号 | THV0270W5 | THV0470W5 | THV1070W5 | THV0270W10 | THV0470W10 | THV1070W10 | THV0270W15 | THV0470W15 | THV1070W15 | ||
| 标称内容积(升) | 225 | 408 | 1000 | 225 | 408 | 1000 | 225 | 408 | 1000 | ||
| 性 能 |
温度范围 | -70℃~+150℃ | |||||||||
| 湿度范围 | 20~98%RH | ||||||||||
| 温度波动度 | ±0.5℃ | ||||||||||
| 温度偏差 | ± 2.0℃ | ||||||||||
| 湿度偏差 | ±3.0%RH(>75%RH)，±5.0%RH(≤75%RH) | ||||||||||
| 升温时间 | -55℃→+70℃ | ||||||||||
| 5℃/min | 10℃/min | 15℃/min | |||||||||
| 降温时间 | +70℃→-55℃ | ||||||||||
| 5℃/min | 10C/min | 15℃/min | |||||||||
| 内部尺寸(mm) | W | 700 | 700 | 1000 | 700 | 700 | 1000 | 700 | 700 | 1000 | |
| H | 700 | 750 | 1000 | 700 | 750 | 1000 | 700 | 750 | 1000 | ||
| D | 500 | 800 | 1000 | 500 | 800 | 1000 | 500 | 800 | 1000 | ||
| 外部尺寸(mm) | W | 990 | 990 | 1290 | 1000 | 1000 | 1300 | 1000 | 1000 | 1300 | |
| H | 1930 | 1980 | 2230 | 1930 | 1980 | 2230 | 1930 | 1980 | 2230 | ||
| D | 2450 | 2700 | 2900 | 2650 | 2900 | 3100 | 2650 | 2900 | 3100 | ||
| 使用环境 | 温度:+5℃~+35℃;湿度:≤90%RH;大气压力:86-106kPa | ||||||||||
| 材 料 |
箱体 | 外壳冷轧钢板，表面喷塑处理，内箱不锈钢板SUS304 | |||||||||
| 绝热 | 硬质聚氨酯泡沫+玻璃纤维 | ||||||||||
| 振动台接口 | 设备底板预留与振动台连接的接口，具体根据振动台的扩展头而定 | ||||||||||
| 调节器 | 加热器 | 镍铬合金电加热器 | |||||||||
| 制冷方式 | 机械压缩单级/二元复叠制冷(水冷) | ||||||||||
| 制冷压缩机 | 半封闭压缩机 | ||||||||||
| 制冷剂 | R404a/R23 | ||||||||||
| 控制器 | 显示器 | 5.7''彩屏，液晶显示器(LCD) | |||||||||
| 运行方式 | 程序方式，定值方式 | ||||||||||
| 显示分辨率 | 时间:0.1min;温度:0.1℃;湿度:0.1%RH | ||||||||||
| 输入 | 热电阻 | ||||||||||
| 控制方式 | 抗积分饱和PID;BTC配合调温控制方式 | ||||||||||
| 电源 | AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线 | ||||||||||
| 电源最大电流(A) | 16 | 19 | 31 | 31 | 40 | 58 | 44 | 67 | 108 | ||
| 功率(kW) | 10 | 12 | 20 | 20 | 26 | 38 | 29 | 44 | 71 | ||
| 标准配置 | 电缆孔(Φ50)1个，样品架2套，累时器1个，电源线(5米)1条 | ||||||||||
| 选购附件 | 温湿度记录仪、微型打印机 | ||||||||||
| 安全装置 | 漏电保护器，箱内超温保护器，风机过热保护，压缩机超压，过热，过流保护，样品超温保护，干烧保护器，断水继电器，缺相及相序保护 | ||||||||||
| ※1室温为+25℃和循环水温+25℃，无试样条件下测得的数据。 | |||||||||||
三综合试验箱可模拟温度、湿度、振动三种自然环境进行试验，温度变化速率有5℃/min、10℃/min、15℃/min、20℃/min四种型号可选，
也可选配液氮辅助制冷方式，最快降温速率可达30℃/min。
三综合试验箱模拟温度、湿度、振动这三个环境参数。
用三综合试验设备来考核、评定产品的可靠性与环境适应性，
能更真实地模拟产品的使用环境，能发现不同温度、湿度、振动的环境下所暴露的故障。
温度范围 -70℃ ～ +150℃
湿度范围 25～98%RH
温度波动度 ± 0.5℃
温度偏差 ± 2.0℃
湿度偏差 ±3.0%RH(＞75%RH)，±5.0%RH(≤75%RH)
升温时间 -55℃ → +70℃
5℃/min(平均) 10℃/min(平均) 5℃/min(平均) 10℃/min(平均)
降温时间 +70℃ → -55℃
5℃/min(平均) 10℃/min(平均) 5℃/min(平均) 10℃/min(平均)
使用环境 温度：+5℃～+35℃；湿度：≤90%RH；大气压力：86-106kPa

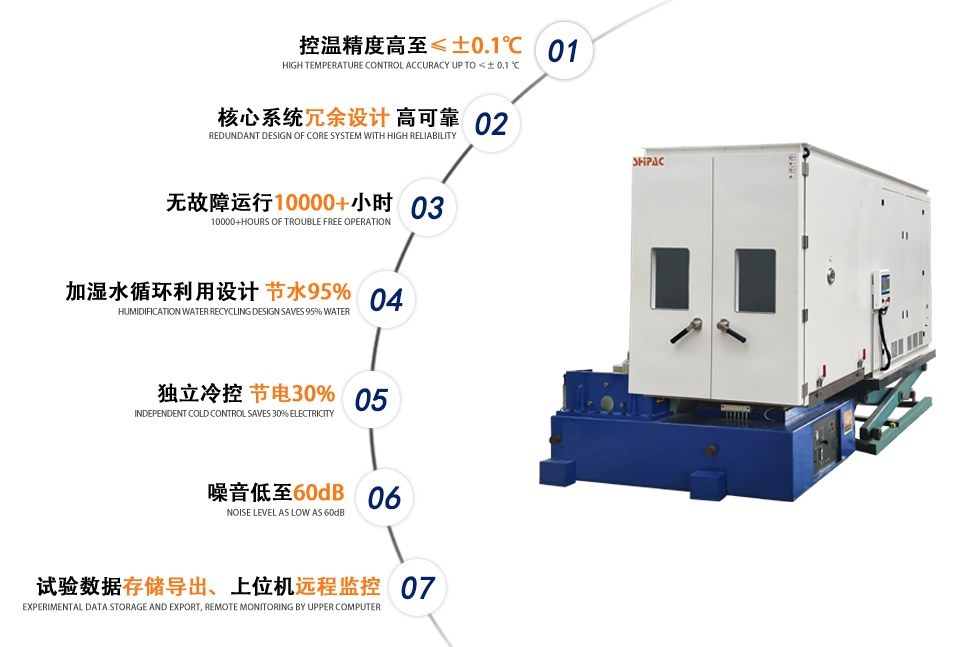

超宽温度-160~200℃
控温精度低至±0.1℃
无故障连续运行10000+小时
使用寿命超15年
独立冷控，节能20%以上
模块化设计，增稳30%以上
噪音低至60dB
三综合试验箱真实地模拟产品的使用环境，发现不同温度、湿度、振动的环境下所暴露的故障，更精准的反应产品可靠性、环境适应性。
三综合试验箱 温度振动综合试验箱 温湿度振动三综合试验箱满足试验标准。
适用标准
GB/T2423.1-2008 (IEC60068-2-1：2007) 试验A：低温试验方法
GB/T2423.2-2008 (IEC 60068-2-2:2007) 试验B：高温试验方法
GB/T2423.3-2016 (IEC60068-2-78：2012) 试验Cab: 恒定湿热试验
GB/T2423.4-2008 (IEC60068-2-30 2005) 试验Db：交变湿热试验
GB/T2423.34-2012 (IEC60068-2-38：2009) 试验Z/AD：温度/湿度组合循环试验
GB/T2423.50-2012 (IEC 60068-2-67:1995) 试验Cy: 恒定湿热 主要用于元件的加速试验
GB/T 2423.10-2008 (IEC60068-2-6:1995) 试验:Fc振动
GB/T 5170.1-2016 总则
GB/T 2424 相关试验导则
GB/T 5170.2-2017 温度
GB/T 10589-2008 低温
GB/T 10592-2008 高低温
GB/T 11158-2008 高温
GJB150A.3 高温
GJB150A.4 低温
GJB150A.9 湿热
GJB899-90 可靠性鉴定和验收试验
JJF1101-2003 计量
