产品概述
连续运行1000+循环不结霜 噪音低至60dB
产品描述
采用风门控制，样品不会在试验中产生振动冲击
10.4寸TFT彩色触摸屏程序控制器
多重独立超温保护
样品电源控制
RS-485集中监控
温度均匀性好，试验精度高
可以进行风量、风速及风向的调整，保证空气循环通畅。
自动负载演算，合理调节系统输出
节能模式可以持续地对设备的最短预热预冷工作时间进行自动演算，控制系统输出，大幅减少了电力消耗。
采用并列式冷冻系统配置，在低温曝露稳定时通过电子膨胀阀实现精细输出进一步省耗节能。

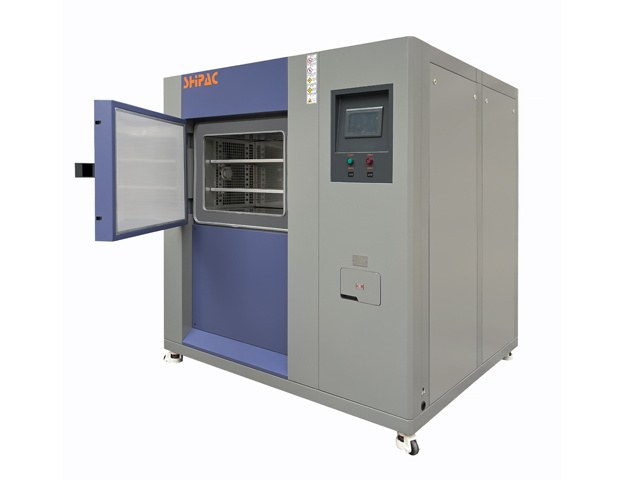

SHIPAC斯派克保留对爱斯派克TSG(A)系列高低温冲击试验箱 TSG0740/0765/1040/1065/2040/2055/3040/3055/5055A(W)TSG(A)-71/101/201L(S)(H)(M)-A(W) 的售后维修、保养服务。新旧产品系列对比如下：
|
旧型号 |
TSA-71L-W(A) |
TSA-101L-W(A) |
无 |
无 |
TSA-71M-W |
TSA-101S-W |
TSA-201S-W |
无 |
|||
|
旧型号 |
TSG0740 |
TSG1040 |
TSG2040 |
TSG3040 |
TSG0765 |
TSG1065 |
TSG2055 |
TSG3055 |
|||
|
新型号 |
TS0740 |
TS1040 |
TS2040 |
TS3040 |
TS0765 |
TS1065 |
TS2055 |
TS3055 |
|||
|
标称内容积（升） |
70 |
100 |
200 |
300 |
70 |
100 |
200 |
300 |
|||
|
试验方式 |
三箱式气动风门切换2温室或3温室方式；两箱式 |
||||||||||
|
性能 |
高温室 |
预热温度范围 |
+60℃～+200℃ |
||||||||
|
升温速率 |
+60℃→+200℃≤20分钟 |
||||||||||
|
低温室 |
预冷温度范围 |
-78℃～0℃ |
|||||||||
|
降温速率 |
+20℃→-70℃≤80分钟 |
||||||||||
|
试验室 |
温度偏差 |
±2℃ |
|||||||||
|
温度范围 |
-40℃～+125℃ |
-65℃～+150℃ |
-55℃～+150℃ |
||||||||
|
温度恢复时间 |
三箱：5分钟以内；两箱：2分钟以内 |
||||||||||
|
试样重量 |
7.5kg |
7.5kg |
10kg |
10kg |
2.5kg |
7.5kg |
10kg |
7.5kg |
|||
|
内部尺寸 （mm） |
W |
410 |
650 |
650 |
970 |
410 |
650 |
650 |
970 |
||
|
H |
460 |
460 |
460 |
460 |
460 |
460 |
460 |
460 |
|||
|
D |
370 |
370 |
670 |
670 |
370 |
370 |
670 |
670 |
|||
|
外部尺寸 （mm） （不包括箱顶突出部分） |
W |
1470 |
1710 |
1710 |
2030 |
1470 |
1710 |
1710 |
2030 |
||
|
H |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
|||
|
D |
1570 |
1570 |
1870 |
1870 |
1570 |
1570 |
1870 |
1870 |
|||
|
使用环境 |
温度：+5℃～+35℃；湿度：≤90%RH；大气压力：86-106kPa |
||||||||||
|
材料 |
箱体 |
外壳喷塑钢板；内箱不锈钢板SUS304 |
|||||||||
|
绝热 |
硬质聚氨酯泡沫＋泡沫玻璃 |
||||||||||
|
试验箱 构成 |
高温室 |
加热器 |
镍铬合金电加热器 |
||||||||
|
低温室 |
加热器 冷却器 |
镍铬合金电加热器、翅片式冷却器 |
|||||||||
|
驱动装置 |
三箱 |
气动气缸：高温、环境温度、低温曝露时各个风门驱动用 |
|||||||||
|
两箱 |
电动链条驱动 |
||||||||||
|
控制器 |
显示器 |
液晶显示器(LCD) |
|||||||||
|
运行方式 |
程序方式 |
||||||||||
|
设定范围 |
预热温度区上限：220℃，预冷温度区下限：-80℃ |
||||||||||
|
试验室：冲击上限+10℃，冲击下限-10℃ |
|||||||||||
|
显示分辨率 |
温度：0.1℃；时间：0.1min |
||||||||||
|
控制方式 |
抗积分饱和PID；BTC配合调温控制方式 |
||||||||||
|
电源 |
AC380(1±10%)V (50±0.5)Hz 三相四线＋保护地线 |
||||||||||
|
功率(kW) |
23 |
29 |
39 |
39 |
42 |
42 |
39 |
58 |
|||
|
重量(kg) |
1090 |
1190 |
1440 |
1510 |
1430 |
1480 |
1420 |
1530 |
|||
|
冷却循环水 |
水压：0.25～0.4MPa；水温：≤30℃ |
||||||||||
|
安全装置 |
漏电保护器，箱内超温保护器，风机过热保护器，压缩机过热保护器，压缩机超压保护器，样品超温保护，缺相及相序保护 |
||||||||||
|
※1温度上升和温度下降均为各恒温试验室单独运转时的性能； |
|||||||||||
|
※2恢复条件：室温为+25℃和循环水温为+25℃,试样是塑料封装集成电路；(均布) |
|||||||||||
|
※3恢复条件：2温区 （传感器位置：试样的上风侧） |
高温曝露+125℃：30分钟；低温曝露-40℃：30分钟 |
高温曝露+125℃：30分钟；低温曝露-65℃：30分钟 |
高温曝露+125℃：30分钟；低温曝露-55℃：30分钟 |
||||||||
产品优势
超宽温度-160~300℃
控温精度低至±0.1℃
1000+循环不结霜
使用寿命超15年
独立冷控，节能20%以上
模块化设计，增稳30%以上
噪音低至60dB
试验标准
适用标准
GB/T2423.1-2008 (IEC60068-2-1：2007) 试验A：低温试验方法
GB/T2423.2-2008 (IEC 60068-2-2:2007) 试验B：高温试验方法
GB/T 2423.22-2012(IEC 60068-2-14:2009) 试验N：温度变化试验方法
GB/T2423.3-2016 (IEC60068-2-78：2012) 试验Cab: 恒定湿热试验
GB/T2423.4-2008 (IEC60068-2-30 2005) 试验Db：交变湿热试验
GB/T2423.34-2012 (IEC60068-2-38：2009) 试验Z/AD：温度/湿度组合循环试验
GB/T2423.50-2012 (IEC 60068-2-67:1995) 试验Cy: 恒定湿热 主要用于元件的加速试验
GB/T 2424 相关试验导则
GB/T 5170.1-2016 总则
GB/T 5170.2-2017 温度
GB/T 10589-2008 低温
GB/T 10592-2008 高低温
GB/T 11158-2008 高温
GJBl50.3-2009(MIL-STD-810D) 高温试验方法
GJBl50.4-2009(MIL-STD-810D) 低温试验方法
GJBl50.5-2009温度冲击试验方法
GJB360B. 103类方法 湿热
GJB360B. 106类方法 耐湿
GJB150A.3 高温
GJB150A.4 低温
GJB150A.9 湿热
