DSC Function VPG Master Software

产品介绍

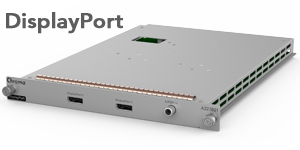

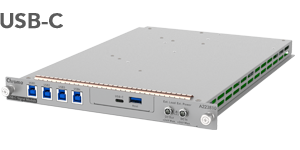

用户可选配结合Chroma 2238多种信号模块输出DSC(Display Stream Compression)图像串流压缩功能进行检测应用，最高可搭载4片信号模块：

DSC(Display Stream Compression)图像串流压缩功能为VESA协会所制订，支持VESA DSC 1.2a版本，最大可支持4.5:1压缩比(@12 bpc)。藉由DSC功能，用户可在同频宽条件下传输更大的资料量，在未开启DSC功能的条件下，DP 1.2a规范支持最大分辨率至8K@30Hz、4:4:4、8 Bits 图像输出，于开启DSC功能之下可高达8K@60Hz、4:4:4、12 Bits 的分辨率及色深。

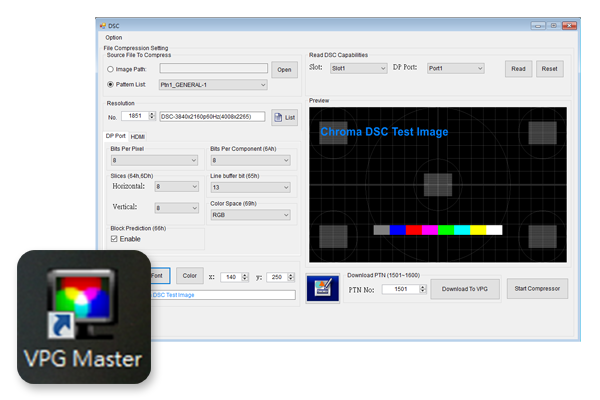

DSC (Display Stream Compression)采用软件压缩方式，提供用户透过Chroma 2238所属VPG Master软件来进行DSC各项参数设定、图像压缩，可即时预览。

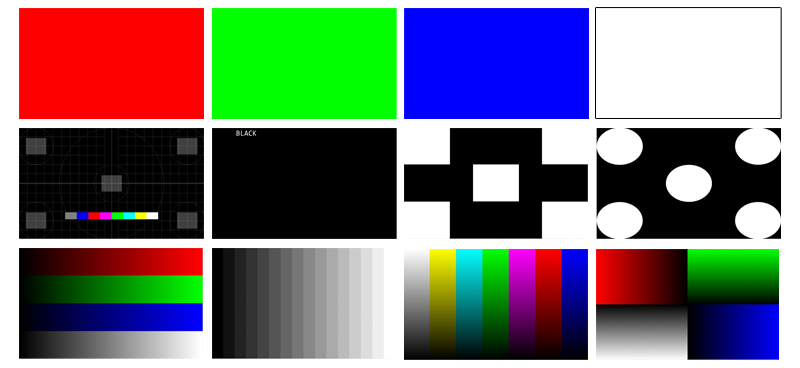

软件内建业界常用37张DSC图档，用户亦可自行载入外部测试图档(支持Bitmap image、JPEN image、Tiff image、Portable Pix Map image)，依据DSC参数压缩，最多储存100张。

透过VPG Master软件用户可选择BPP(Bits Per Pixel)和BPC(Bits Per Component)各有 8 / 10 / 12 Bits，提供多种不同压缩比给用户自行设定应用。

用户可自行设定测试图档之水平和垂直切割数量 (Picture Parameter Set)：

• 水平(Horizontal)：1 / 2 / 4 / 6 / 8/ 10 / 12 / 16 / 20 / 24
• 垂直(Vertical)： 1 / 2 / 4 / 8

在DSC编码过程中，Slice的技术可减少经过压缩后的失真，多样的切割方式组合提供用户不同的测试条件与应用。

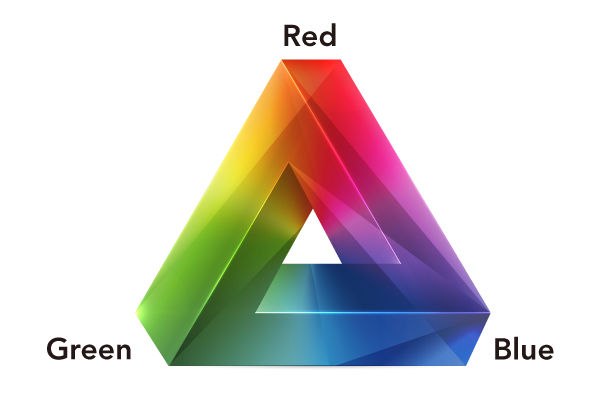

VPG Master软件支持RGB / YCbCr / simple_422 / native_422 / native_420等5种图像输出模式之应用。

具备读取Sink DSC能力(Read DSC Capabilities)，用户可自行设定欲读取之模块放置Slot及DP Port，按下Read按钮后，VPG Master软件将自动载入被测物(Sink)DSC之参数数值(如下图虚线橘框内)，以利用户了解被测物(Sink)的DSC能力。
