USB-C信号模块 Model A223810

型号：2238

分类视频与色彩测试 / 信号模块

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
2238	视频信号图形产生器	—	登录可见	登录可见	官网规格，价格面议
A223800	12G-SDI 信号模块	—	登录可见	登录可见	官网规格，价格面议
A223801	DisplayPort 信号模块	—	登录可见	登录可见	官网规格，价格面议
A223802	HDMI 信号模块	—	登录可见	登录可见	官网规格，价格面议
A223803	Analog 信号模块	—	登录可见	登录可见	官网规格，价格面议
A223805	HDMI 信号模块	—	登录可见	登录可见	官网规格，价格面议
A223806	DVI 信号模块	—	登录可见	登录可见	官网规格，价格面议
A223808	电源模块 *Call for availability	—	登录可见	登录可见	官网规格，价格面议
A223809	Audio Test Module *Call for availability	—	登录可见	登录可见	官网规格，价格面议
A223810	USB-C 信号模块	—	登录可见	登录可见	官网规格，价格面议
A223812	HDMI 8K媒体播放器模块	—	登录可见	登录可见	官网规格，价格面议
A223813	DisplayPort 信号模块	—	登录可见	登录可见	官网规格，价格面议
A223814	HDMI 信号模块	—	登录可见	登录可见	官网规格，价格面议
A240001	远端控制器	—	登录可见	登录可见	官网规格，价格面议
VPG Master Software	DSC Function	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品介绍

Chroma A223810 USB-C Module

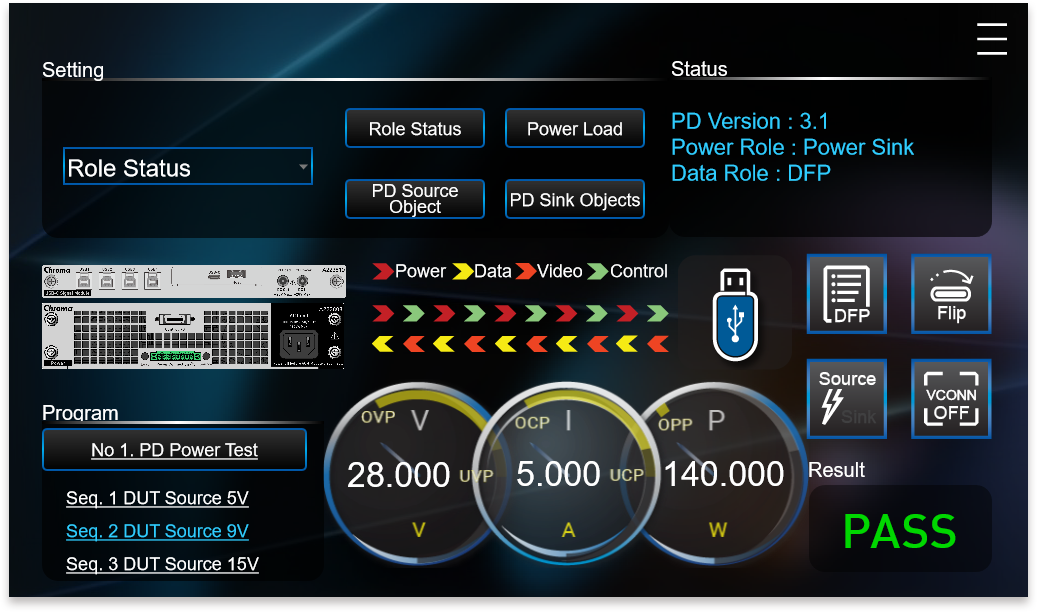

A223810 新版一页式用户接口设计（User Interface, UI），显示模块的检测状态、设置检测功能、被测物图形化显示、测试快捷键、实时显示测试的Program和测试结果，透过图形化操作接口易于理解功能并快速上手，以利使用者在检测被测物时可以一目了然进行测试作业。
*此功能为F/W3.04或更新版本支持

Chroma A223810

美国视讯电子标准协会VESA已正式发表将透过USB Type-C的标准支持 DisplayPort Alternate Mode (Alt Mode)，藉由DisplayPort Alt Mode，可运用USB Type-C接口提供完整的影音输出能力。 A223810 USB-C信号模块支持DisplayPort 1.4 Alt Mode图像输出功能，单口最高输出分辨率8Kx4K@30Hz，符合现今高规格的8K UHD(Ultra High Definition)图像检测需求。

A223810内建高速绘图核心处理器，遵循DisplayPort 1.4规范最高支持HBR3传输速率，最大可达4路通道(Lane Count)进行输出。用户可根据不同的分辨率，设定不同的传输速率(Lane Rate, 1.62 / 2.7 / 5.4 / 8.1Gbps) ，相较于DP 1.2a规范中支持的HBR2，总带宽提升50%，能够以更加有效率的方式进行传输。

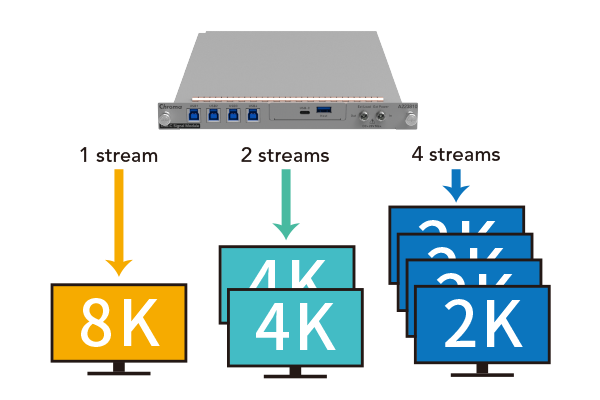

MST(Multi-Stream Transport)多数据流传输，可透过串连多组显示器进行图像输出，让DisplayPort信号源仅需要一个输出端口即可驱动多个显示器，简化线材的相关配置，A223810可支持MST传输规格为同时输出多画面(4 Stream max or 8K 30Hz)，最高支持流量达8.1Gbps。

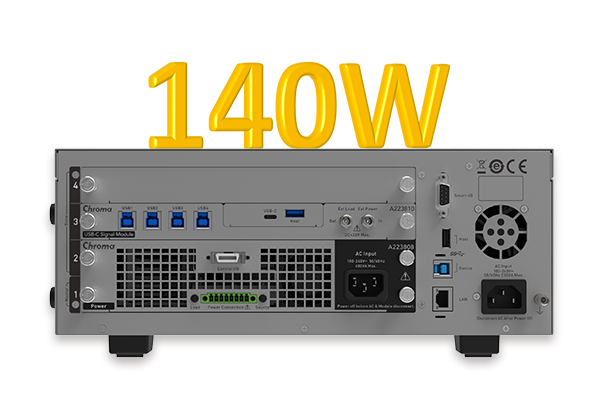

A223810支持USB-C PD 3.2 (Power Delivery 3.2)协议，最大支持140W(28V/5A)电源输出，用户可自行设定电压之范围3V至28V，可编辑电压值的最小单位为1mV/step，方便用户精准调节电压及电流。(需搭配Chroma Power Module A223808)
*原已购入A223810支持规格至100W(20V/5A)客户，可联系Chroma购买140W(28V/5A)升级包方案。

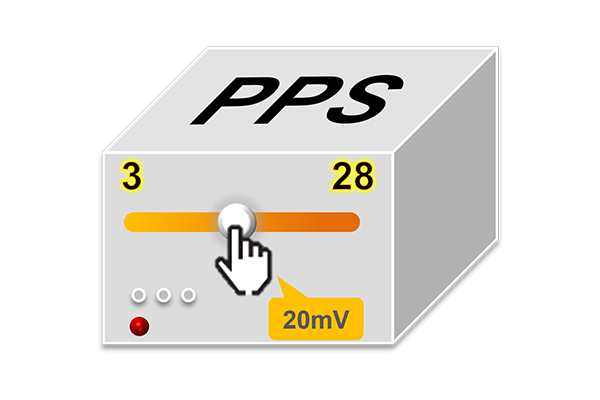

A223810配备可程序设计电源(Program Power Supply, PPS)之功能，最多可设定7组，在3V至28V间可编辑电压值的最小单位为20mV/step，提供精准的电压及电流调节，透过输出电流和电压量测仿真各种电源的实际应用需求。 (需搭配Chroma Power Module A223808)

根据USB Implementers Forum, Inc.发布USB PD3.2快充规范，在扩展功率范围EPR（Extended Power Range）中，新增了固定电压文件和可调电压文件（Adjustable Voltage Supply, AVS），最大的输出电流为5A，A223810具备可调电压电源（AVS）功能，在3V至28V间可编辑电压值的最小单位为 100mV/step。 (需搭配Chroma Power Module A223808)

A223810内建USB-C Program之功能，可透过此功能设置DP Alt Mode确认被测物的画面显示是否有正常显示、进行被测物为PD Sink / Source Role的VBUS电压、电流测试、被测物的传输速率与版本测试、USB-A Port VBUS进行拉载测试、Cable Flip测试等检测行程，当USB-C Program执行完毕后会显示测试结果（Pass / Fail）于画面或测试图上。

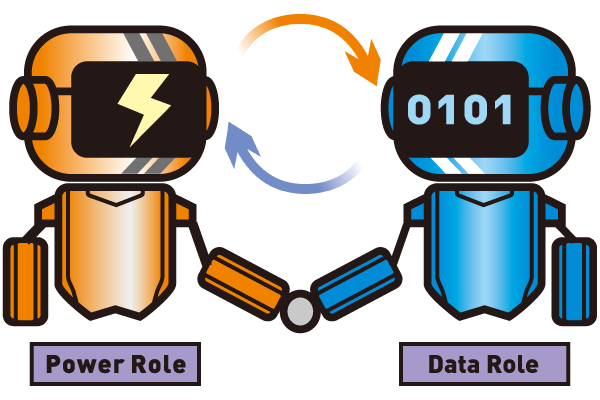

透过PD沟通可自动判读被测物之角色，进行自动/手动Power Role和Data Role的切换功能(Role Swap)，方便用户确认角色状态，可应用于各种USB-C电源产品。

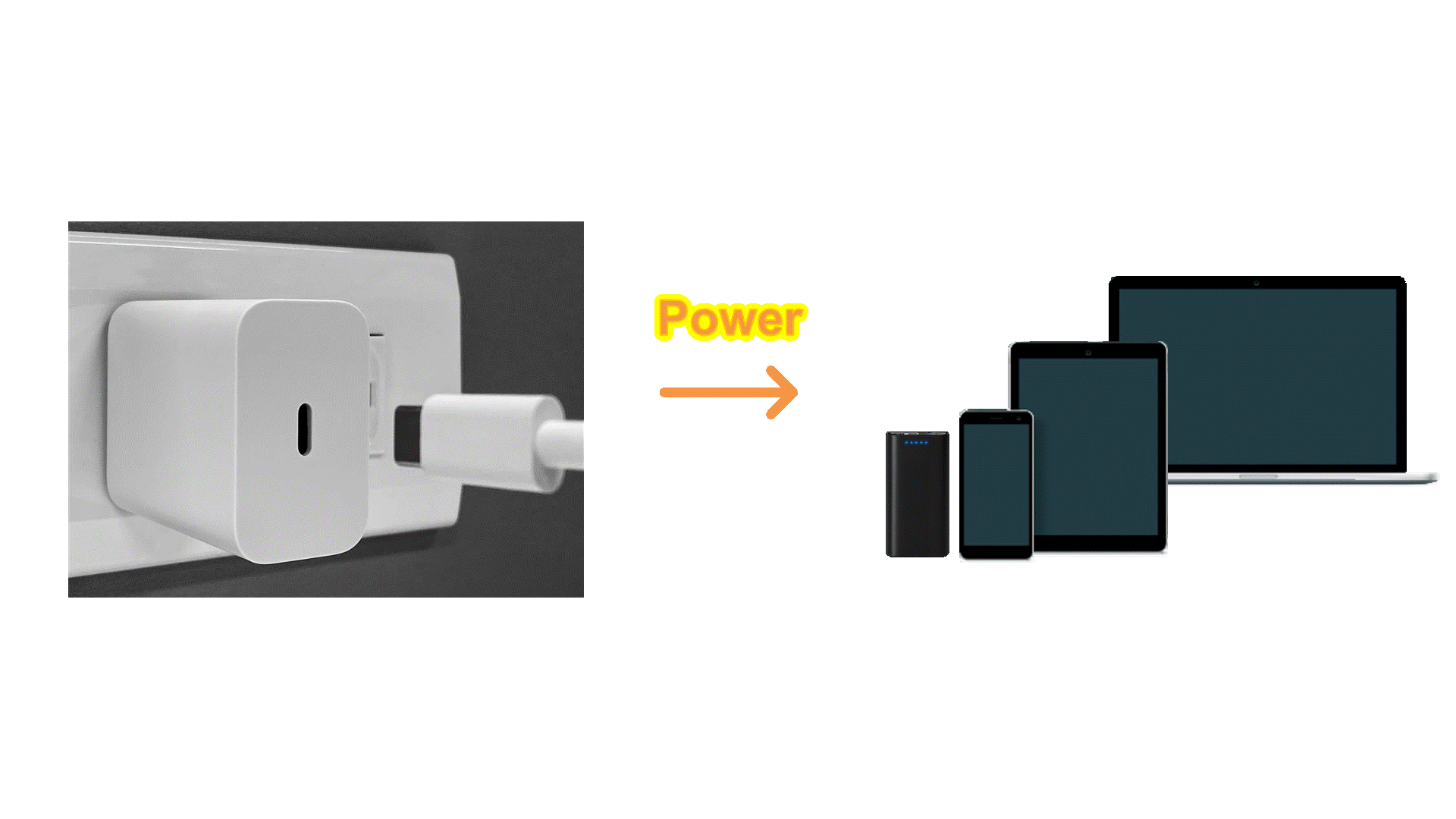

支持Power Source、Sink与DRP(Dual Role Power)与监控功能，透过PD沟通可自动判读被测物之电源角色(Power Role)，进行自动/手动Power Role切换功能(Power Role Swap)，以利用户确认被测物供电或受电状态。

A223810做为Power Sink Role测试时，透过PD传输可读取被测物端(Power Source)之PDO (Power Data Object)，支持最多9段模式(140w max)，在自动模式之下，依据设定的PDO档位可自动选取最适合的PDO；在手动模式之下，可手动切换欲选取的PDO参数进行测试。

做为Power Source Role测试时，支持4种(Fixed, Battery, Variable, PPS, AVS) 设定，例如在Fixed模式下，可设定最大电流及峰值电流百分比的参数；在AVS、Battery模式下，可设定最大瓦数及电压上下限的参数；在PPS、Variable模式下，可设定电流最大值和电压上下限的参数，提供被测物进行PDO的功能验证。

VBUS为USB-C中的电力传输线材，A223810具备开关VBUS电压、电流的检测，可确认被测物电压、电流的耗损情况。

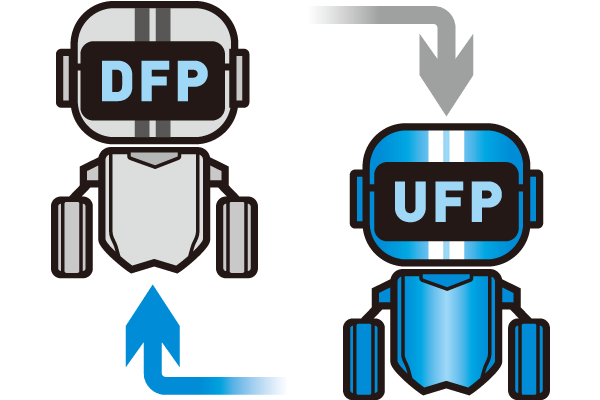

同时支持Data Role切换功能，可实时切换/显示Data Role为UFP(Upstream Facing Port)或DFP(Downstream Facing Port)之模式。

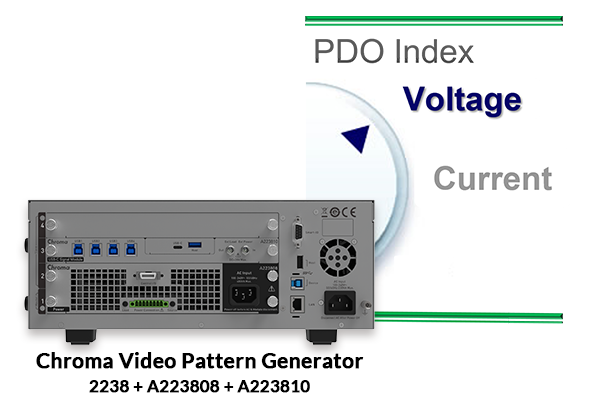

A223810具备负载测试功能，用户自行输入拉载电流值(依据PDO限制最大电流值)，可手动切换PDO Index 文件位电压/电流测试，并显示其验证结果，方便研发及品保验证进行确认被测物的PDO供电能力。(搭配Chroma Power Module A223808)

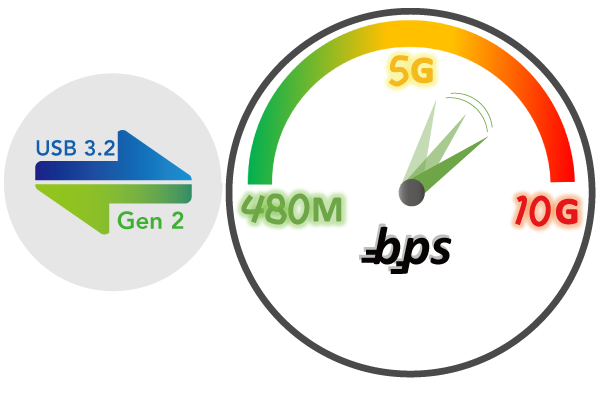

A223810 USB-C支持USB 3.2 Gen 2x1的规格，同时支持10Gbps / 5Gbps / 480Mbps传输速度，USB版本信息判读及USB读写文件传输速率的信息。

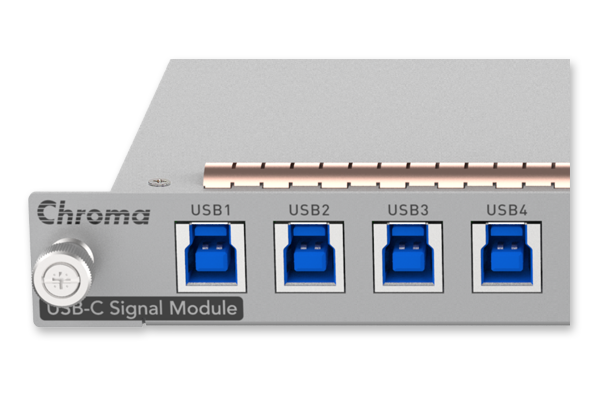

内建USB Pass-Through测试功能，可透过USB Simulator (USB 3.0/USB 2.0)，最多可同时进行被测物上4组USB-A的电压/电流量测、USB版本信息判读支持5Gbps / 480Mbps的读写文件传输速率。

快速切换功能(Fast Role Swap, FRS)可有效的确保需要电源的设备始终可获得电源，不会被其他接口设备影响，A223810支持FRS，透过USB-C HUB电源插拔切换，将结果实时显示于屏幕上，以利用户确认被测物FRS的功能是否正常。

提供Configuration Channel(CC)和VCONN脚位的电压/电流量测，在自动化测试时，用户可自行设定CC和VCONN的电压上下限判定范围，检测被测物CC和VCONN的供电状况是否正常。

透过DP Alt mode的设定模式，用户可自行设定欲测试的Timing、Pattern、Audio等，确认被测物的显示功能是否正常。

过去USB-A/B 都有分正反面，无法随意的插入接口内，而USB-C 的诞生解决了 USB-A/B 正反面插入的难题。A223810 内建自动控制软件由电路判定正反面切换的功能(Cable Flip)可替代实体接头翻转，以减少测试时插拔Cable的时效及接头的损耗。

具备USB-C线材信息判读(E-Mark)的功能，读取Cable电源传输能力、数据传输能力、ID讯息，提供用户在测试过程中能快速确认被测物的状态，提供具备USB-C接口产品的测试应用。

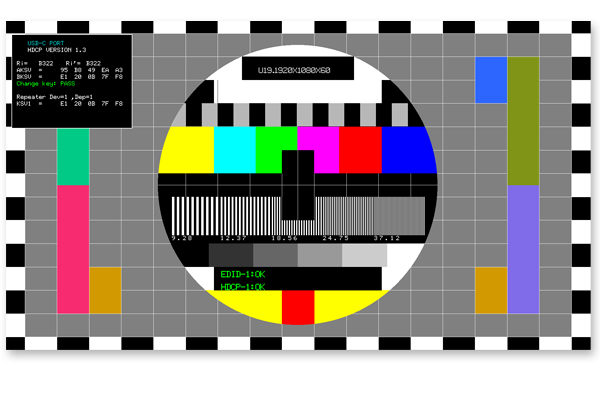

HDCP(High-Bandwidth Digital Content Protection)是为确保数字圖像与声音于传输时不被拷贝而产生的保护技术。A223810支持了最新的HDCP 2.3、2.2和1.3版本，可依据不同的使用需求进行版本切换。测试时，相关测试结果会直接于输出画面中显示，用户可以直观的判断HDCP功能的交握结果。

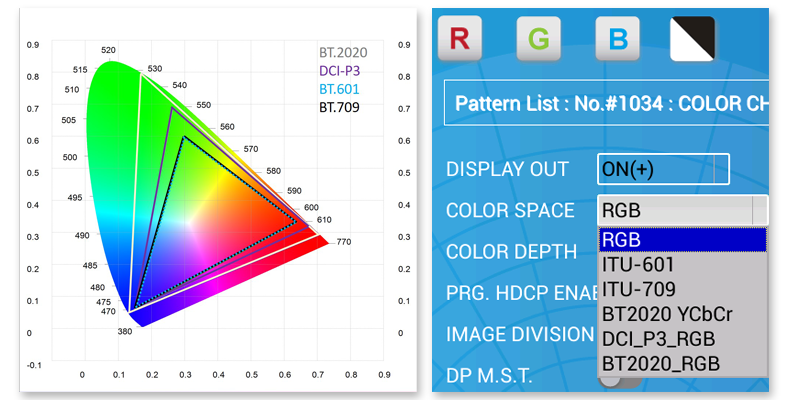

A223810支持多种色域输出，除了基本的色域空间外，亦支持广色域色彩空间(Wide Color Gamut)，包括RGB、ITU-R BT.601、ITU-R BT.709、ITU-R BT.2020、DCI-P3等多种色域。可设定YCbCr 4:4:4、4:2:2的色度抽样格式、6 / 8 / 10 / 12 bits颜色深度，提供更广的色彩范围，实现真正自然色彩且高分辨率的图像画面，符合现今高规格的8K图像检测需求。

DPCD(DisplayPort Configuration Data)DisplayPort配置信息功能，为DisplayPort接口信号源(Source)与接收端(Sink)之间的主要沟通桥梁。

🔒
