用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 2238 | 视频信号图形产生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223800 | 12G-SDI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223801 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223802 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223803 | Analog 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223805 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223806 | DVI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223808 | 电源模块 *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223809 | Audio Test Module *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223810 | USB-C 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223812 | HDMI 8K媒体播放器模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223813 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223814 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A240001 | 远端控制器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍
DVI (Digital Visual Interface)数码视讯接口输出方面，A223806遵循DVI 1.0规范，使用了最小化转移差动讯号TMDS (Transition-Minimized Differential Signaling)技术来确保高速串列资料传送的稳定性。单通道可支持范围为25MHz至165MHz，双通道(Dual Link)可支持165MHz以上的点频率，其最高可达330MHz。
HDCP(High-Bandwidth Digital Content Protection)用以确保数码化的图像与声音资料在透过接口传输时，不至于遭到非法拷贝而产生的保护机制． A223806遵循HDCP 1.0版本规格，搭配内建专用的HDCP测试图片可自动执行HDCP之功能设定，用户可直接于显示器上判断 HDCP 是否正常启动或错误信息以进行除错工作。
A223806支持DVI Dual HDCP测试，检测画面分辨率可支持达到QXGA (2048 x 1536)，适用于高分辨率显示器检测。
VGA (Video Graphics Array)类比信号RGB输出方面，A223806遵循VESA VSIS v1.1规范，符合RS-343a、RS-170、VESA信号标准，其点频率达300MHz，最高支持显示分辨率为WQXGA (2560×1600)。
EDID (Extended display identification data)VESA制订DDC显示器识别数据标准，A223806直接透过I2C读取/比对/写入显示器内部的EDID暂存器，其中包含供应商信息、图像大小、颜色设置、频率范围的限制等，同时可经由外部PC提供用户于软体接口进行EDID编辑与控制功能应用，并显示完整的分析结果。

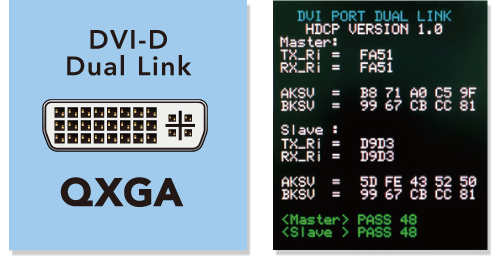

A223806可透过视窗(OSD)即时显示和被测物进行HDCP认证的检测状态，每2秒更新一次AKSV、BKSV、TX_Ri、RX_Ri等内容信息来确立连线是否异常，以利用户可快速检视Master和Slave测试过程变化之结果。

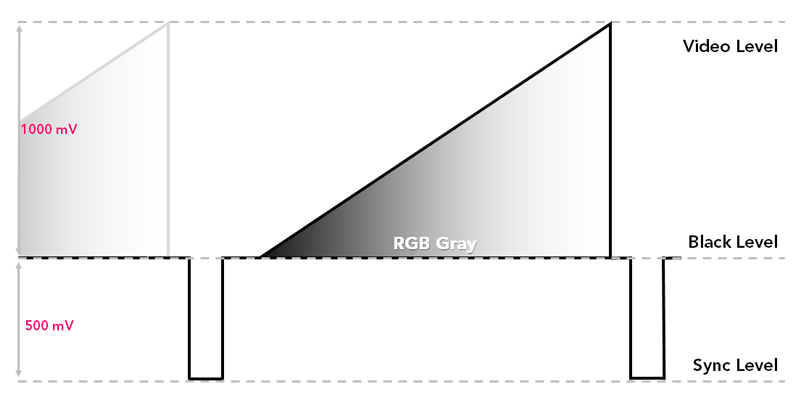

*图示为最高输出电压
A223806遵循VESA VSIS v1.1规范，RGB输出采用高阶12 bits之数码/类比转换器(DAC)，以达成超越True Color以上10 bits规格的应用，用户可自行设定Video Level、White Level、Sync Level的测试信号电压值，可编辑电压值的最小单位为1 mV，可符合各种检测数值。
- Video Level可编辑范围：0 ~ 1000 mV
- White Level可编辑范围：0 ~ 1200 mV
- Sync Level可编辑范围： 0 ~ -500 mV

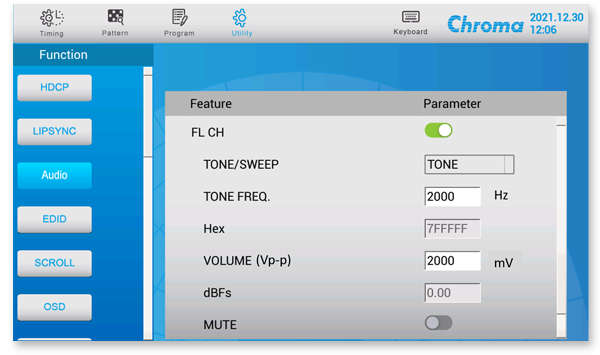

A223806内建音频产生器支持Audio两声道可独立编辑，用户可自行设定音量(Volume)范围0V至2V，可编辑电压值的最小单位为50 mV；音调频率(Tone Frequency)范围10 Hz至20 KHz，可编辑音频值的最小单位为1 Hz；静音模式(Mute)开关等，可符合各种检测数值应用。
A223806符合RS-343a、RS-170信号标准，可进行开启/关闭7.5 IRE，基台(Pedestal Level)作为背景亮度测试。
