产品概述

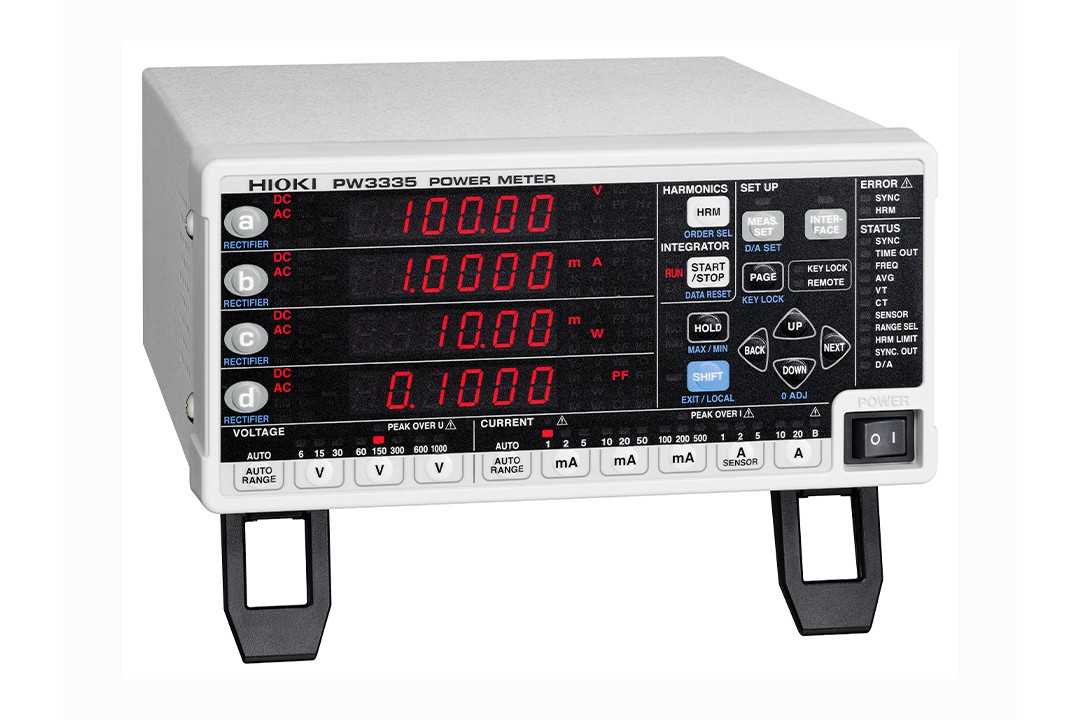

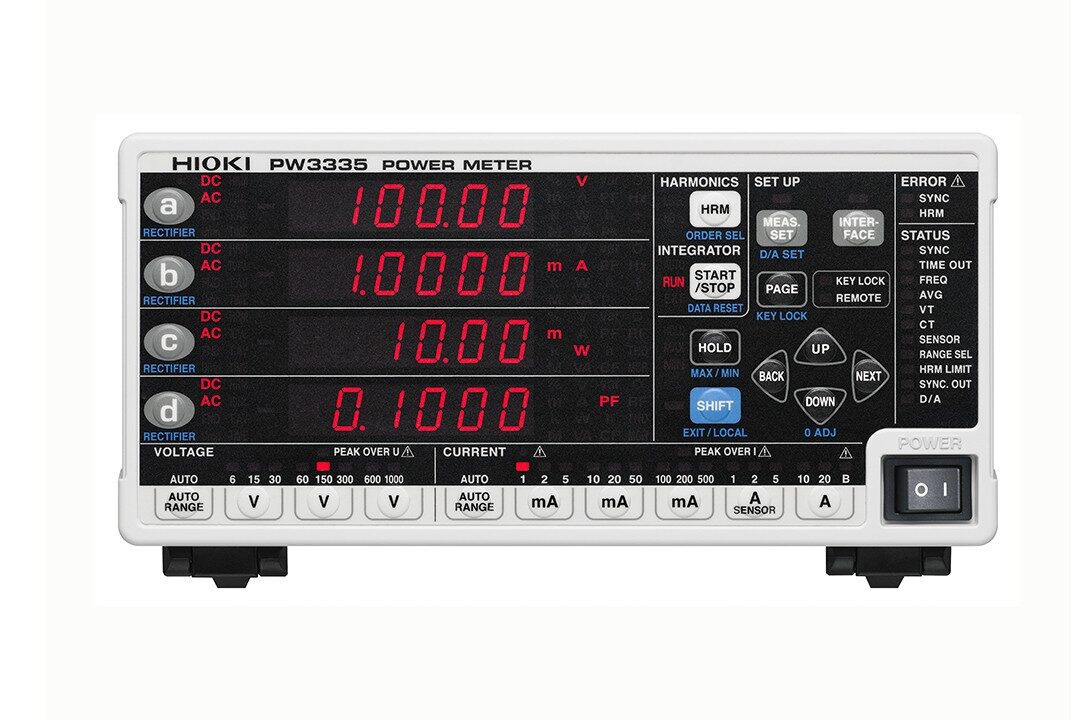

AC/DC 1CH的功率计
支持测量JIS C 62301待机消耗功率的功率计
PW3335系列是配备了符合JIS C 62301待机消耗功率测量要求的性能的功率测量仪器。 同时也符合IEC62301：2011的要求。在工频电源频率50Hz/60Hz下，保证测量精度±0.15%以及功率因数的影响±0.1% 这样同等级高水平的高测量精度，因此能够测量非常小的待机消耗功率。
技术规格
基本参数
| 测量线数 | 单相2线 |
|---|---|
| 测量项目 | 电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、最大电流比、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有功功率、电压纹波率、电流纹波率 |
| 谐波相关项目 | 同步频率范围10 Hz～640 Hz，分析次数：最大50次 谐波电压真有效值、谐波电流真有效值、谐波有功功率、综合谐波电压畸变率、总谐波电流畸变率、基波电压、基波电流、基波有功功率、基波视在功率、基波无功功率、基波功率因数（位移功率因数）、基波电压电流相位差、谐波电压含量、谐波电流含量、谐波有功功率含量 （仅通过专用软件获得数据：谐波电压相位角、谐波电流相位角、谐波电压电流相位差） |
| 测量量程 | [电压] AC/DC 6 V～1000 V，8档量程 [电流] AC/DC 1 mA～20 A，14档量程 [功率] 6.0000 mW～20.000 kW (根据电压·电流量程的组合而定) |
| 累积测量 (累积：10000小时以下) | 固定量程累积/自动量程累积可切换 [电流]6位显示（0.00000 mAh～，不同极性和综合值） [有功功率]6位显示（0.00000 mWh～，不同极性和综合值） |
| 输入电阻 (50/60 Hz) | 电压：2 MΩ，电流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程) |
| 基本精度 (有功功率) | ±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.) ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input) |
| 显示更新率 | 约5次/s~20s（根据平均次数的设置而变化） |
| 频率特性 | DC，0.1Hz～100kHz |
| D/A输出 仅限-02/-04机型 | 7ch（从以下中选择输出项目）、电平输出DC ±2 Vf.s.或5 V f.s.，波形输出1 V f.s.电平输出/波形输出（电压/电流/有功功率），电平输出（实在功率/无功功率/功率因数等），高速电平输出（电压/电流/有功功率） |
| 功能 | [整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND 自动量程、平均值、VT·CT设置、同步控制、MAX/MIN等 |

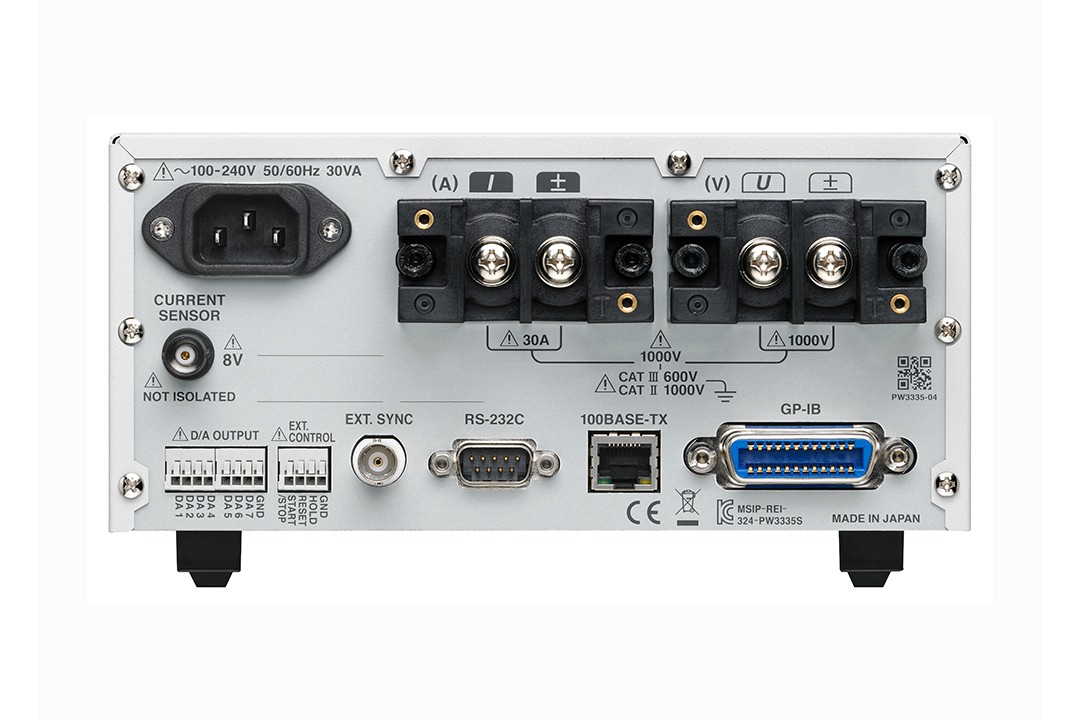

| 接口 | 标配 LAN，RS-232C (除-01外), GP-IB (仅限-01，-04机型) |
| 电源 | AC 100～240 V, 50/60 Hz,30 VA |
| 体积及重量 | 210W × 100H × 245D mm, 3 kg |
| 附件 | 使用说明书 ×1，电源线 ×1,电压·电流输入端口用安全护套 ×2 |
选件/附件
钳式传感器 9660
用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
查看详情
钳式传感器 9661
电流传感器，AC500A
查看详情
柔性电流钳 CT9667系列
在狭窄地方也能轻松设置
查看详情
钳式传感器 9669
电流传感器，AC1000A
查看详情
AC/DC电流传感器CT6876
频带DC~1.5MHz，额定电流AC/DC 1000A
查看详情
AC/DC电流传感器CT6875
追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
查看详情

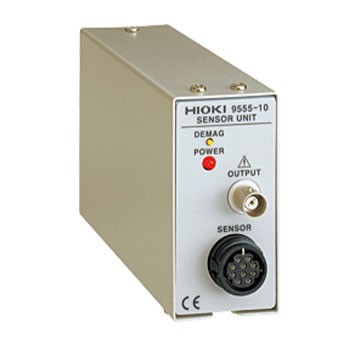

传感器单元 9555-10
用于电流传感器的供电单元。
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
AC/DC电流探头 CT6845A
频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
查看详情
AC/DC 电流探头 CT6844A
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
查看详情
AC/DC电流传感器CT6875A
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 5
查看详情- AC/DC电流传感器CT6875
追求高精度测量,频带DC~2MHz，额定电流AC/DC 500A
查看详情
AC/DC电流探头 CT6845-05
宽频带、高精度测量，分割电流传感器500A
查看详情
AC/DC电流探头 CT6846A
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
查看详情
AC/DC电流传感器CT6876A
带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC
查看详情

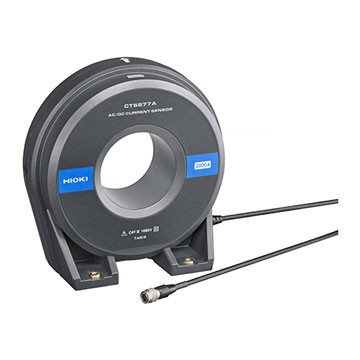

AC/DC电流传感器CT6877A
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
查看详情
转换线 CT9900
将PL23(10pin)转换为ME15W(12pin)端子
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情- 连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
连接线 9165
适用于 9268/9269; BNC- BNC,1.5m长
查看详情

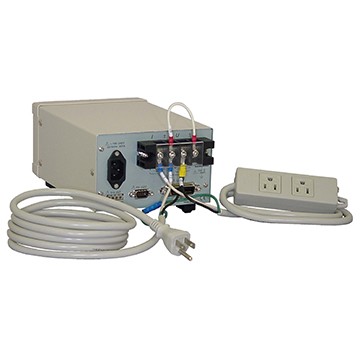

插座连接线 9266-01
功率测量用治具
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
GP-IB连接线9151-02
2m长
查看详情
