规格参数
产品概述

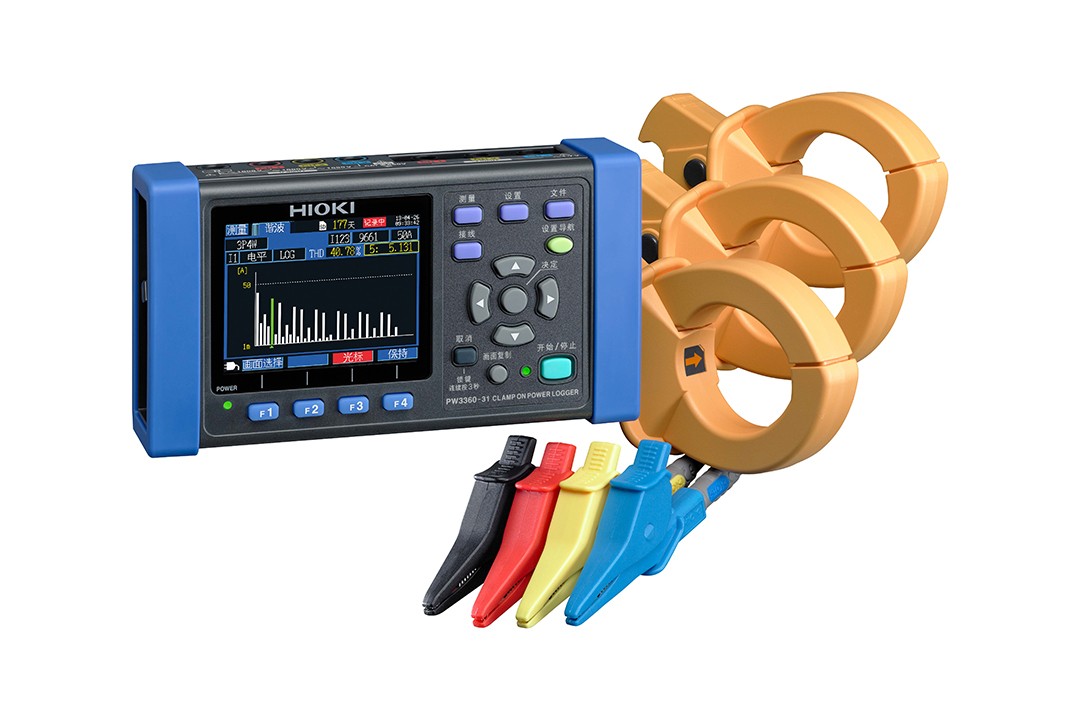

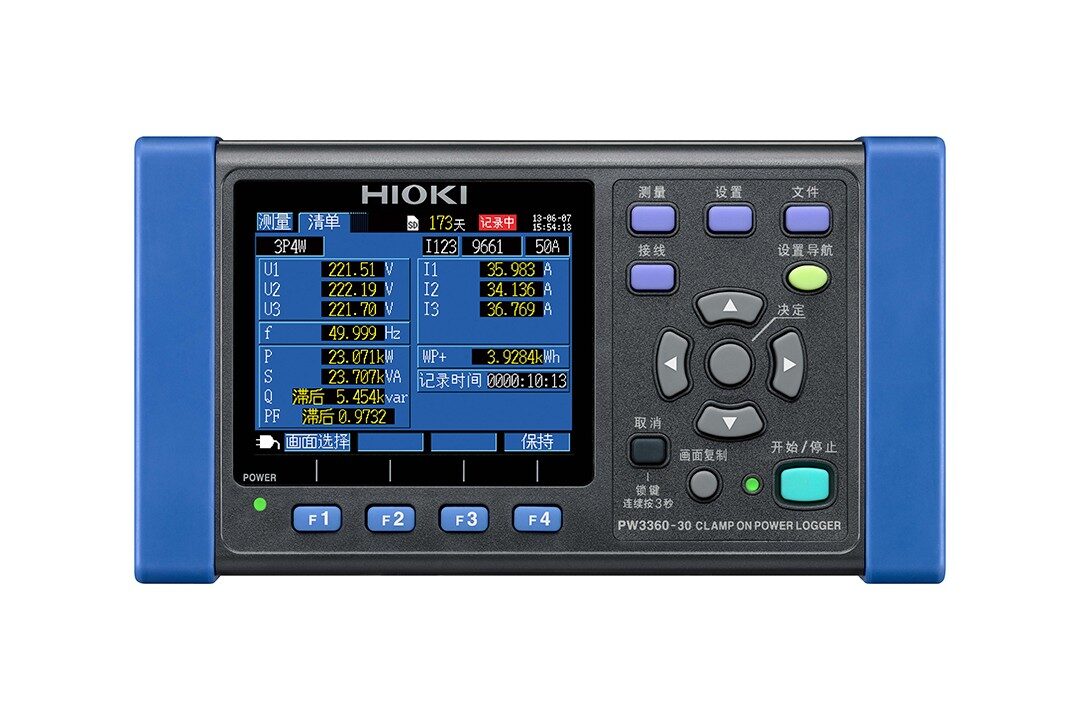

操作简单的小型钳形功率计！节能活动从把握现状开始。

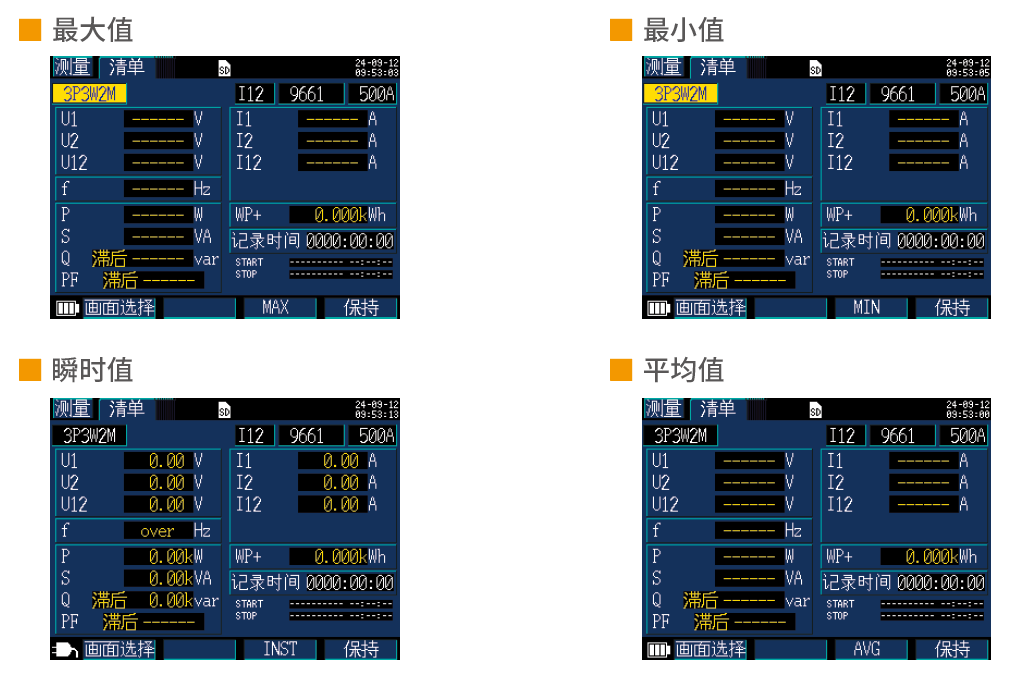

油田版特有功能

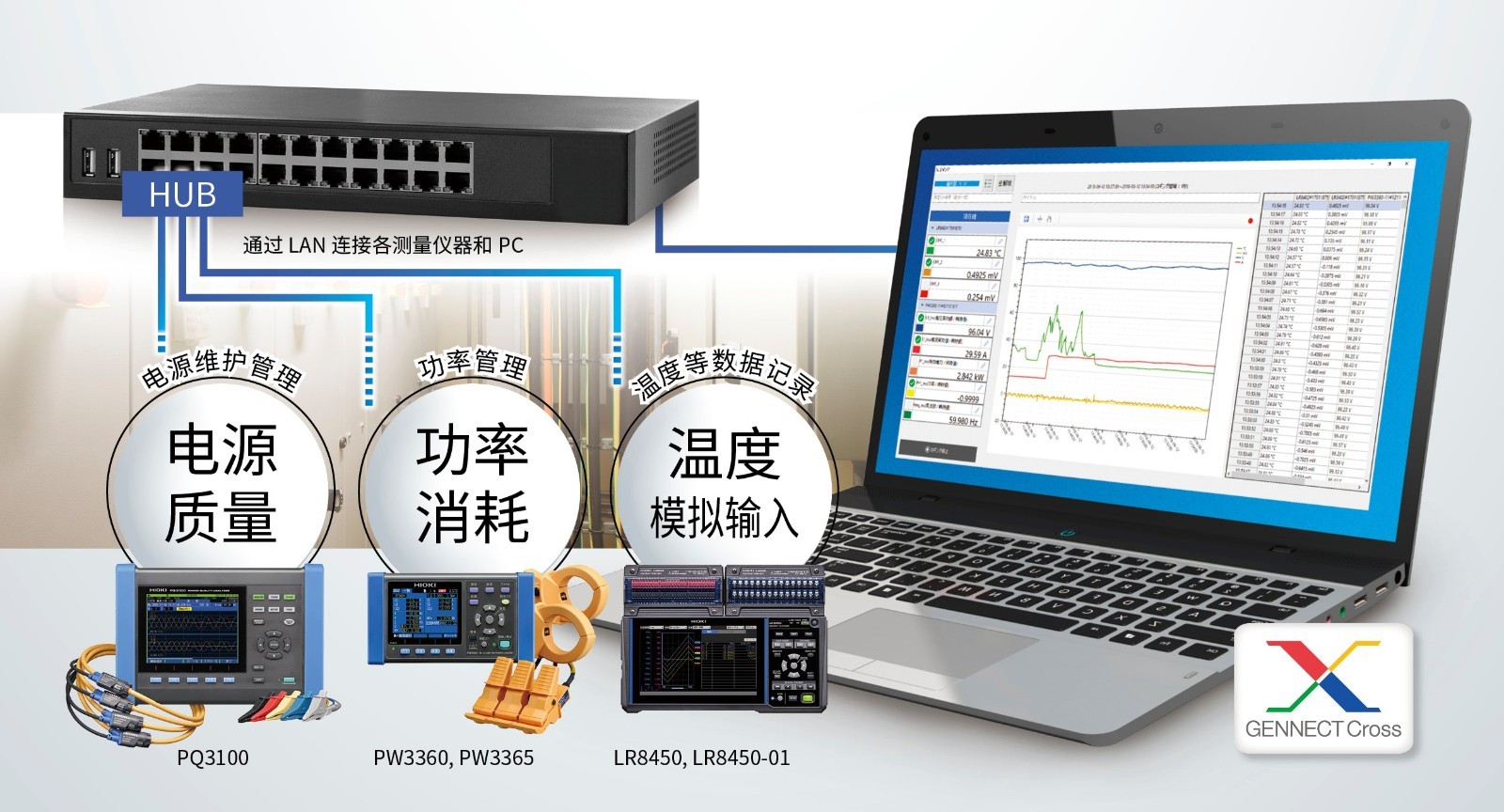

将现场测量结果传送到电脑，GENNECT One SF4000
测量数据实时传输至PC上
点击查看详情
产品介绍视频

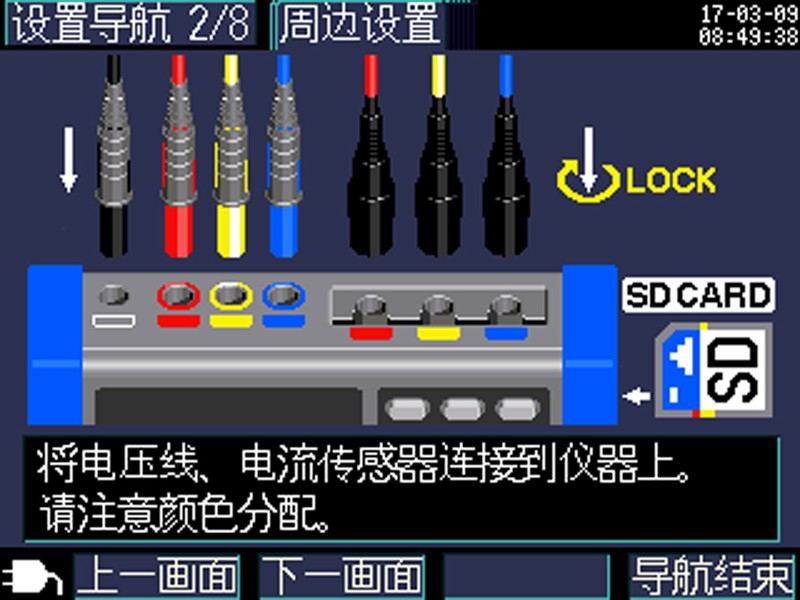

通过图形显示、接线步骤简单易懂！钳形功率的操作向导
如果使用设置向导，则可以在画面中介绍接线到测量的步骤。尽管使用钳形功率计的用户也能简单进行三相功率测量的设置和布线工作。若出现接线错误，能通过接线检查功能进行通知。无需担心连接错误，从而能防止其导致的测量错误。

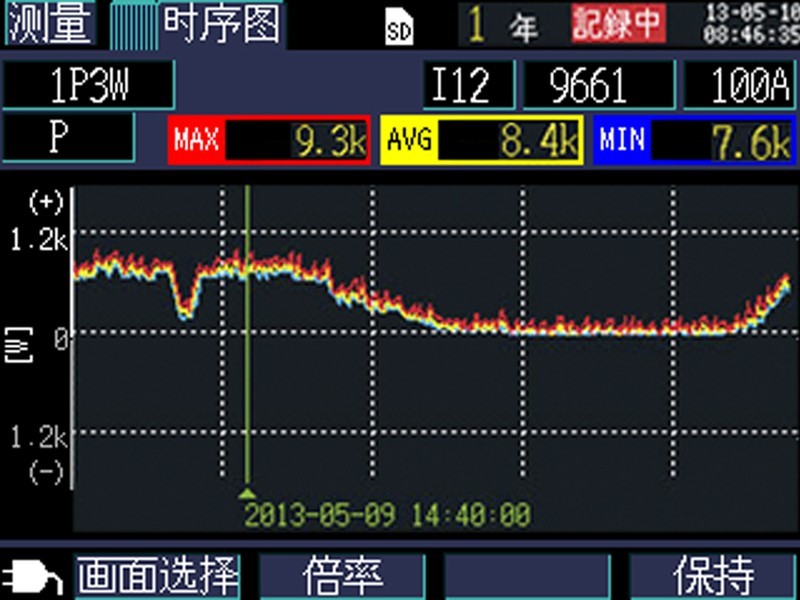

用图表显示钳形功率计的测量值，测量结果一目了然
可以将测量值转换为便于管理的图表并显示出来。不仅其瞬态的测量值，还能在电量值的推移或时序的图标显示中使用光标确认最大/最小/平均值。

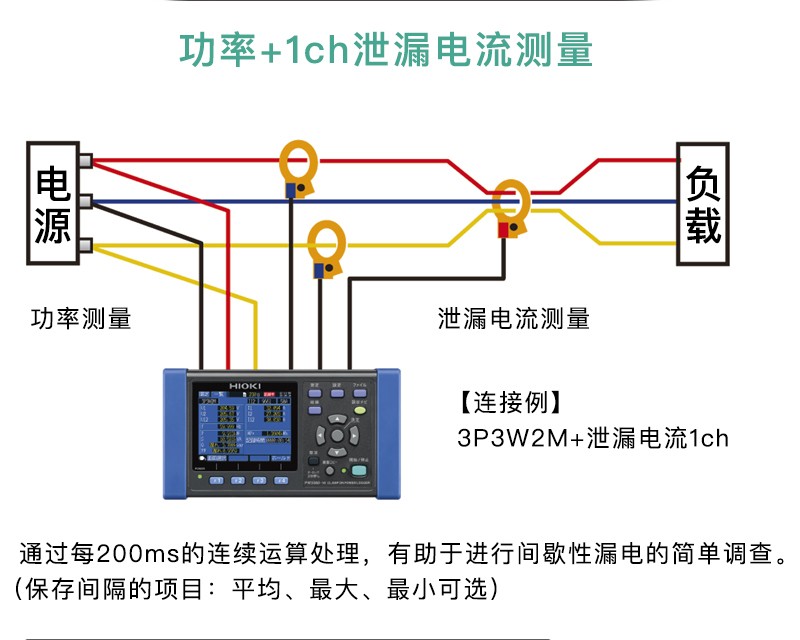

能够扩大测量范围的功率采集仪|使用PW3360-30进行泄漏电流测量
钳形传感器和另售选件中的钳形泄漏电流传感器相连接，可以同时进行功率+1ch泄漏电流测量。而且，通过连接3个钳形泄漏电流传感器，能够同时记录3ch的泄漏电流。

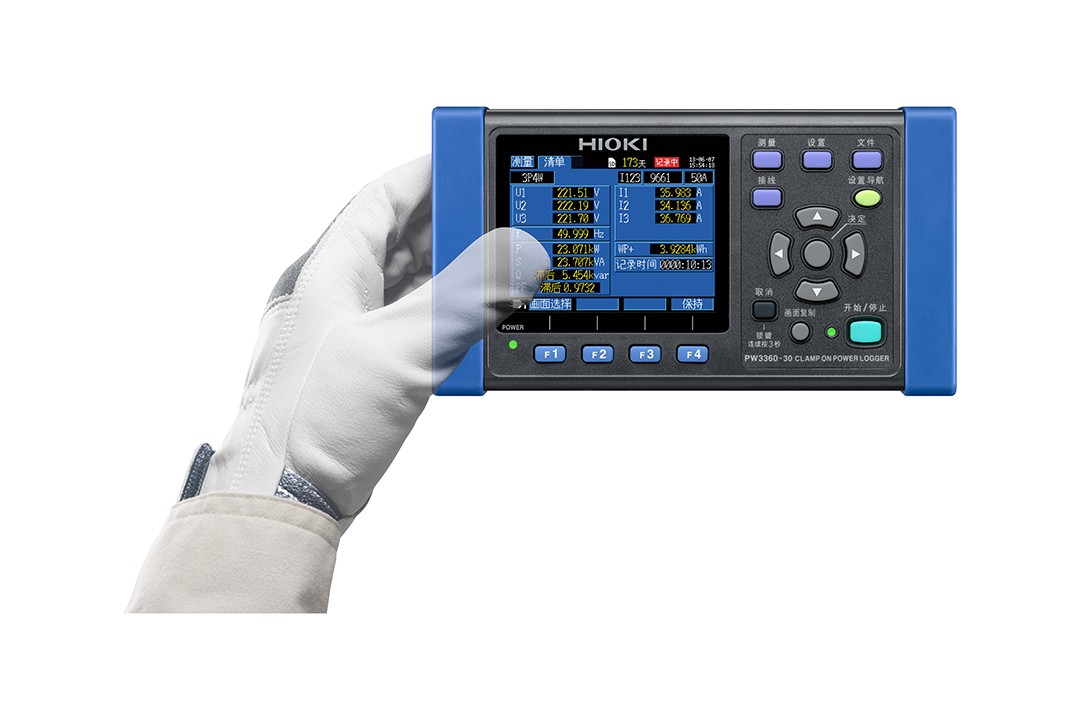

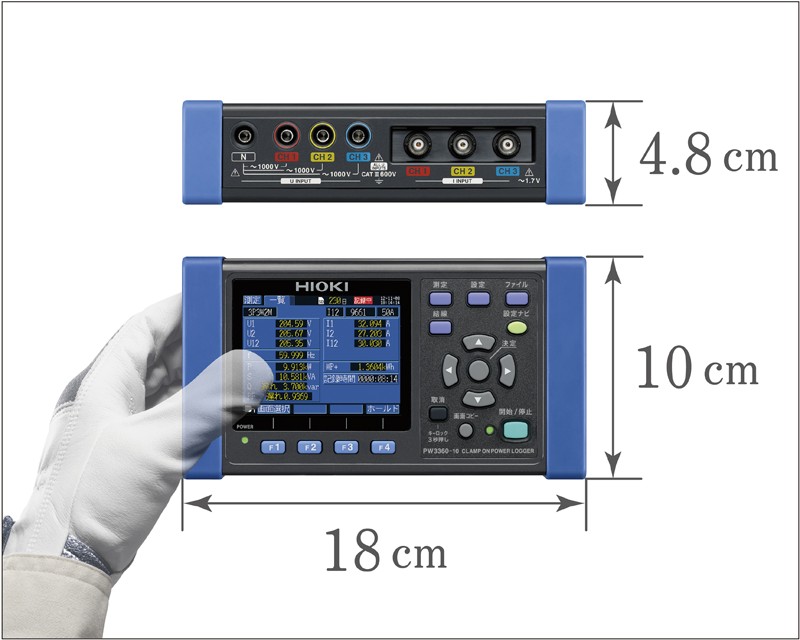

可以设置在窄柜中的便携式功率采集仪
节能活动中不可或缺的功率采集仪。适合携带至测量现场，并便于设置在狭窄地方的轻巧设计（550g）。
技术规格
基本参数
| 测量线路 (可测电路数) | 50/60 Hz，单相2线(1电路/2电路/3电路)， 单相3线 (1电路)， 三相3线/三相4线 (1电路)，仅电流 |
|---|---|
| 测量项目 | 电压/电流有效值，电压/电流基波值，电压/电流基波相位角，频率，电压波形峰值(绝对值)，电流波形峰值(绝对值) 有功/无功/视在功率，功率因数(延迟、超前)或移位功率因数(延迟、超前) 有功(消耗、产生)/无功电能(延迟、超前)，有功(消耗、产生)/无功功率累积电量(延迟、超前)，有功(消耗、产生)/无功功率单位时间电量(延迟、超前)，功率因数累积电量 脉冲输入 |
| 电压量程 | AC 600V |
| 电流量程 | AC 500.00mA~5.0000kA(根据所用传感器，测量范围有所不同)， AC 50.000mA~5.0000A(仅泄漏电流) |
| 功率量程 | 300.00 W~9.0000 MW(根据电压/电路量程和测量线路的组合而定) |
| 基本精度 | 电压：±0.3% rdg. ±0.1% f.s 电流：±0.3% rdg. ±0.1% f.s+电流传感器精度 功率：±0.3% rdg. ±0.1% f.s+电流传感器精度(功率因数=1) |
| 显示更新率 | 约0.5s(使用SD卡和内存时，LAN和USB通讯时除外) |
| 数据记录 | 实时保存至SD卡/内存中 |
| 保存间隔时间 | 1～30秒, 1～60分, 14档切换 |
| 保存项目 | 测量值保存：仅限平均值、平均·最大·最小值 画面复制：BMP格式(最短以5分钟的时间间隔进行保存) 波形保存：二进制格式(最短以1分钟的时间间隔进行保存) |
| 接口 | SD卡 LAN 100BASE-TX：HTTP服务器功能，使用通讯软件来设置和下载数据 USB2.0：和PC连接时将SD卡和内存识别为移动存储设备，通过通讯软件进行设置并下载数据 脉冲输出：测量累积电能时，输出和有功电能成比例的脉冲信号，开路集电极绝缘输出 |
| 功能 | 接线确认，设置导航，画面复制，时钟，显示保持等 |
| 电源 | AC适配器Z1006 (100V～240V, 50/60Hz), 40VA (含AC适配器) 电池组9459：DC 7.2V, 3VA，连接AC适配器充电时间6小时10分钟，连续使用时间6h(背光灯OFF时) |
| 体积及重量 | 180 W × 100 H × 50 D mm, 550 g(不含电池套装PW9002) 180 W × 100 H × 67.2 D mm, 830 g (装有电池套装PW9002时) |
| 附件 | 电压线L9438-53×1(黑、红、黄、蓝)，AC适配器Z1006×1，USB连接线(0.9m)×1，使用说明书×1，测量指南×1，彩色螺线管(红黄蓝各2个，用于区别钳形传感器的颜色)×1组，螺线管×5(用于捆扎钳形传感器线) |
选件/附件

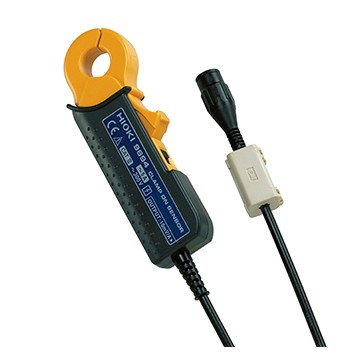

钳式传感器 9694
用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
查看详情

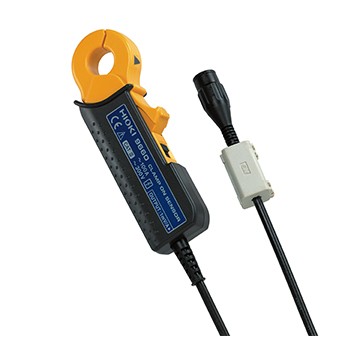

钳式传感器 9660
用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
查看详情

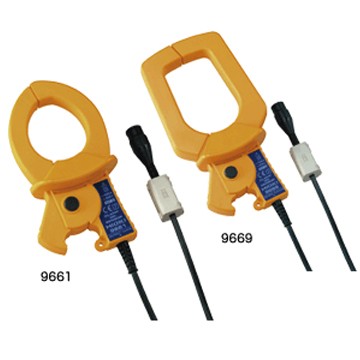

钳式传感器 9661
电流传感器，AC500A
查看详情

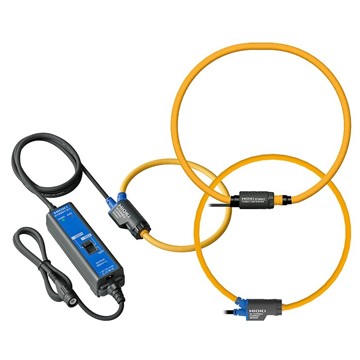

柔性电流钳 CT9667系列
在狭窄地方也能轻松设置
查看详情

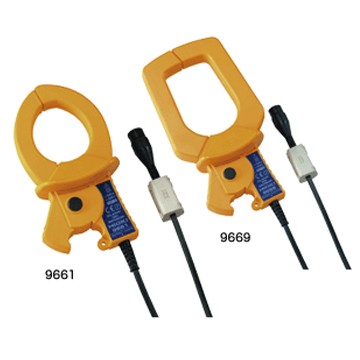

钳式传感器 9669
电流传感器，AC1000A
查看详情

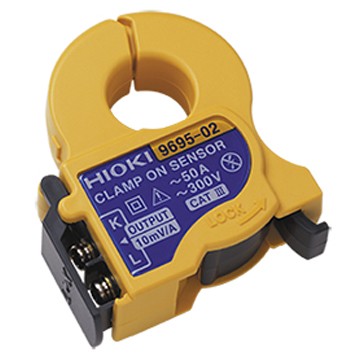

钳式传感器 9695-02
电流传感器，AC50A
查看详情

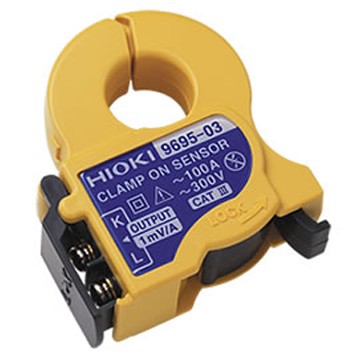

钳式传感器 9695-03
电流传感器，AC100A
查看详情
连接电缆 9219
连接9695-02/03,采用BNC端子输出
查看详情

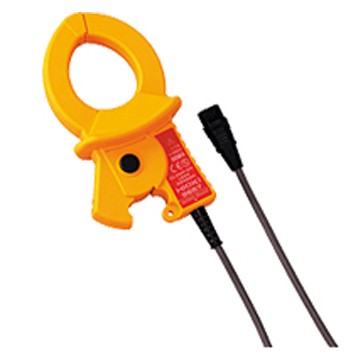

泄漏电流钳 9675
泄漏电流传感器，AC10A
查看详情

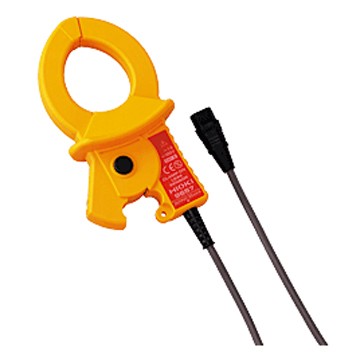

泄漏电流钳 9657-10
泄漏电流传感器，AC30A
查看详情

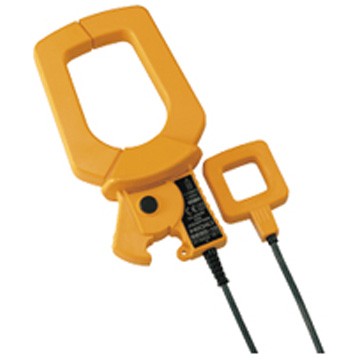

钳式转换器 9290-10
最大AC1000A，用于钳形表的转换器
查看详情

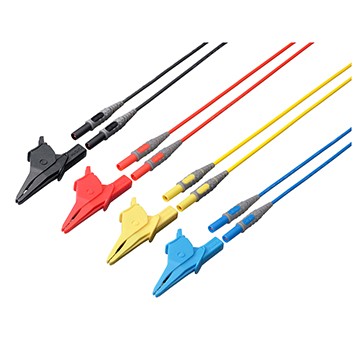

电压线 L9438-53
已包括 黑、红、黄和蓝线各1根，3m长，鳄鱼夹4个
查看详情
磁性转换头9804-01
用于电压线前端，红×1
查看详情
磁性转换头9804-02
用于电压线前端，黑×1
查看详情

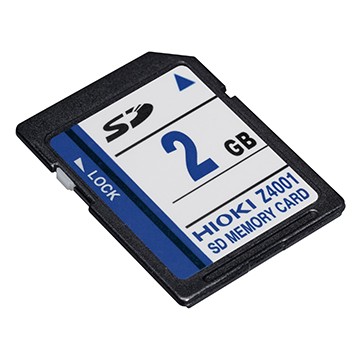

SD存储卡2GB Z4001
用于保存测量数据
查看详情

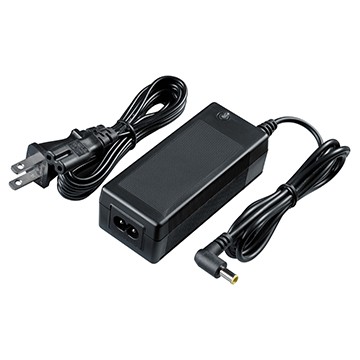

AC适配器 Z1006
PW3360-30标配，用于主机，AC 100~240V
查看详情

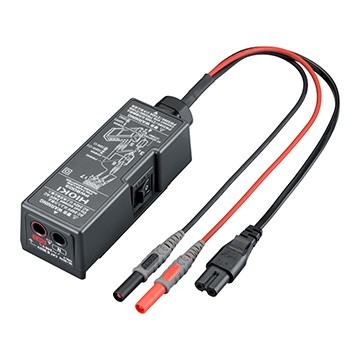

电源供电转换器 PW9003
从测量线路提供供电电源
查看详情

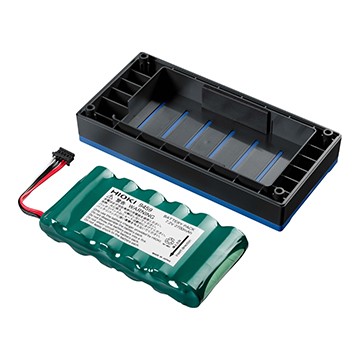

电池套装 PW9002
和电池组9459配套的电池盒
查看详情

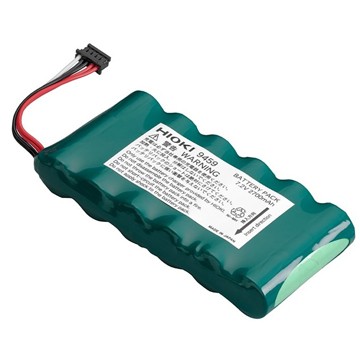

电池组 9459
7.2 V DC, 2700 mAh
查看详情

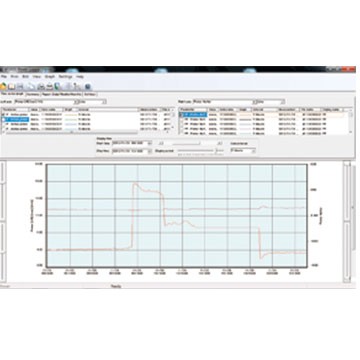

数据查看软件SF1001
带时序图表的PC应用软件，日报/周报/月报，打印
查看详情

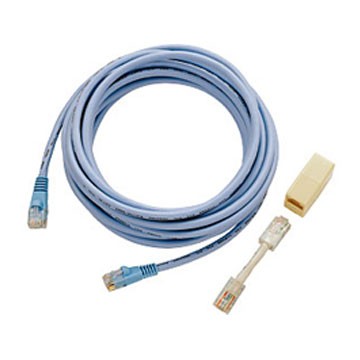

LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情

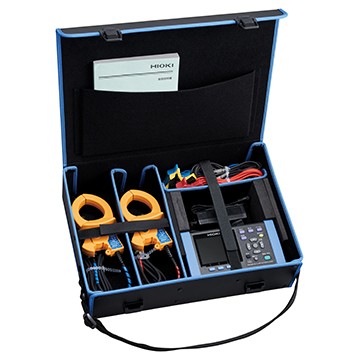

携带箱 C1005
查看详情
鳄鱼夹（红）Z7025
以下产品的红色鳄鱼夹的替换零件：L1000, L1000-05, L2200, L493
查看详情
鳄鱼夹（黑）Z7026
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情
