规格参数
产品概要

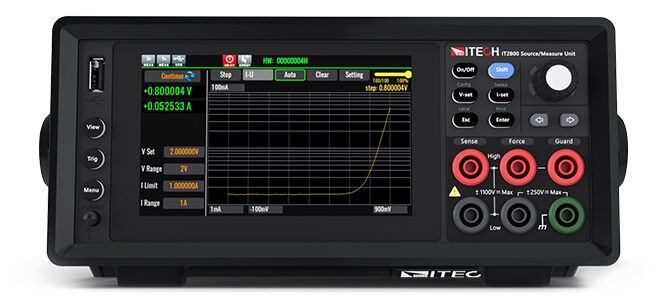

IT2800系列是外观紧凑、经济高效的台式源测量单元，简称源表或SMU。它集6种设备功能于一体，综合了四象限电压源，电流源，6.5位数字万用表、脉冲发生器、电池模拟器以及电子负载功能。可搭配ITECH SPS5000系列半导体参数测试软件实现高效的半导体器件特性表征测试。全系列覆盖了10fA到10A的电流范围以及100nV到1000V的电压范围。除了直流工作模式之外，IT2800系列SMU还能够进行脉冲测量，以防止器件自身发热导致测量结果出现误差。5寸触摸显示屏，使源表具有出色的图形用户界面以及各种显示模式，帮助工程师显著提高测试效率。广泛应用于分立半导体器件、功率芯片、无源器件、光电器件、微功耗量测以及材料研究等领域。 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT2806R | ±200V | ±3A DC, ±10A Pulse | ±20W | 100nV/10fA（Source） 100nV/10fA（Measure） | ±0.015%+300uV(200mV range) /±0.06%+100pA (100nA range) | USB/LAN/Digital IO,标配三同轴输出端子 | 1/2 2U |
| IT2805R | ±200V | ±1.5A | ±20W | 1uV/100fA（Source） 100nV/10fA (Measure） | ±0.015%+300uV(200mV range) / ±0.06%+100pA (100nA range) | USB/LAN/Digital IO,标配三同轴输出端子 | 1/2 2U |
| IT2801R | ±1000V | ±1A | ±20W | 100nV/1pA（Source） 100nV/1pA（Measure） | 0.015%+300uV(200mV range) 0.025%+300pA (1uA range) | USB/LAN/Digital IO,标配三同轴输出端子 | 1/2 2U |
| IT2801 | ±1000V | ±1A | ±20W | 100nV/1pA（Source） 100nV/1pA（Measure） | 0.015%+300uV(200mV range) 0.025%+300pA (1uA range) | USB/LAN/Digital IO 选配GPIB | 1/2 2U |
| IT2805 | ±200V | ±1.5A | ±20W | 1uV/100fA（Source） 100nV/10fA (Measure） | ±0.015%+300uV(200mV range) / ±0.06%+100pA (100nA range) | USB/LAN/Digital IO 选配GPIB | 1/2 2U |
| IT2806 | ±200V | ±3A DC, ±10A Pulse | ±20W | 100nV/10fA（Source） 100nV/10fA（Measure） | ±0.015%+300uV(200mV range) /±0.06%+100pA (100nA range) | USB/LAN/Digital IO 选配GPIB | 1/2 2U |
*以上规格如有变动，恕不另行通知
产品特点
- 5英寸触摸显示屏，提供直观的图形化和数字化显示模式

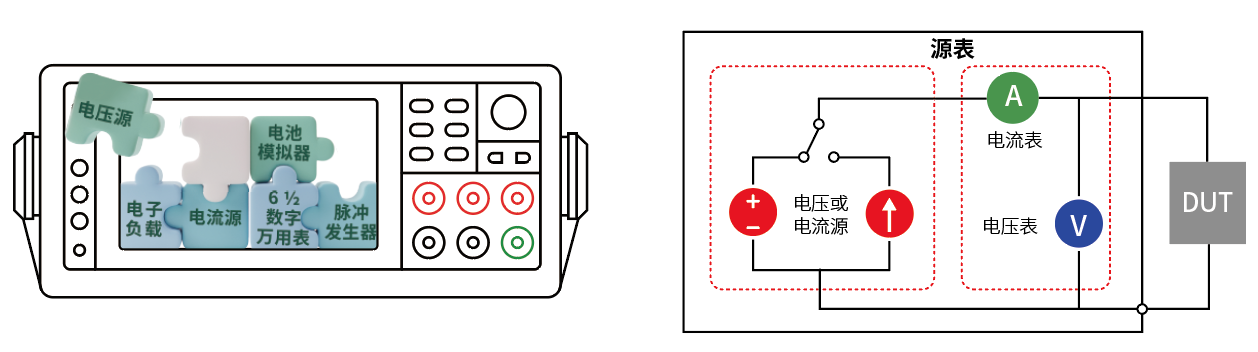

- 集六种设备功能于一体：电压源、电流源、6 ½数字万用表（DCV,DCI, ohms）、电池模拟器、电子负载及脉冲发生器
- 四象限输出及量测功能，支持两线制和四限制量测
- 分辨率最高可达10fA/100nV，采样率最高可达10us

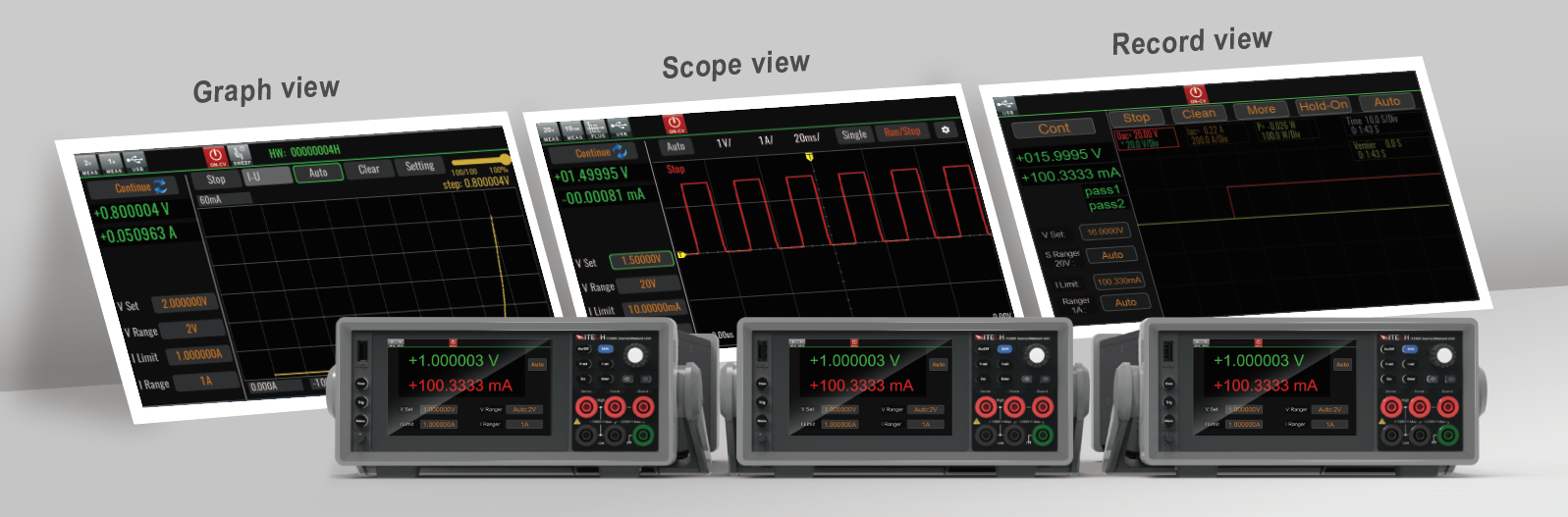

- Graph view、Scope view及Record view三种图形显示模式

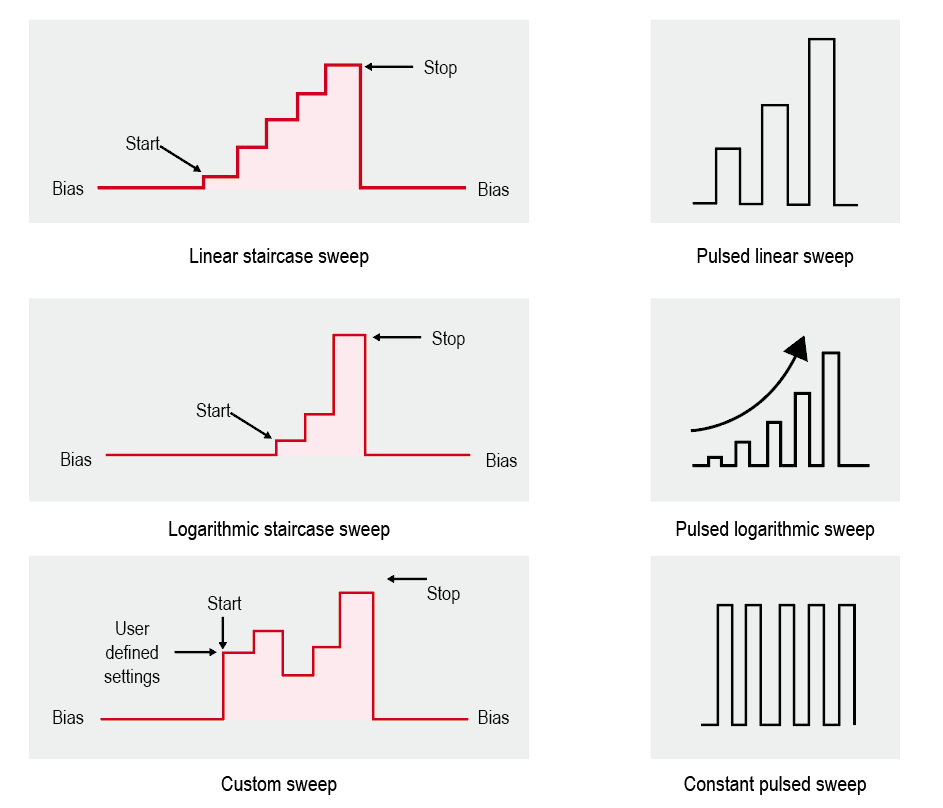

- SWEEP扫描模式：Linear/Log/ Pulsed Linear/ Pulsed Log及LIST 多达16台设备同步功能，具备并行测试能力 内建电阻、功率和Math测量功能 前置USB接口用于数据存储、截屏或测试配置导入 丰富的内置接口：Digital IO、USB、LAN
- IT2800和IT2800R两种机型可选，IT2800R支持后背板三同轴输出
- 可选配专业半导体参数测试软件SPS5000，加速器件特性表征测试
