产品概述

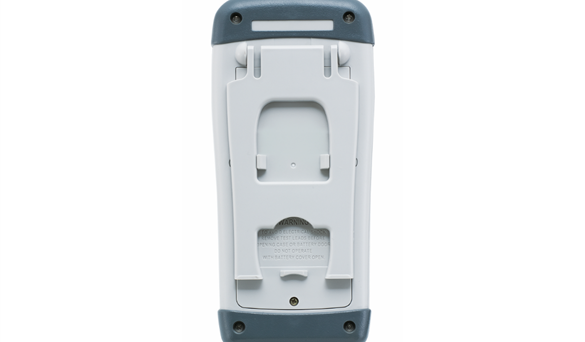

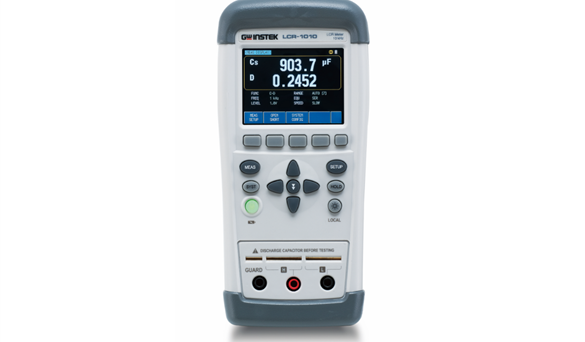

固纬电子推出全新 LCR-1000 系列，这是一款手持式LCR 表，具有自动实时测试功能。该系列采用TFT-LCD，提供 0.2% 的基本精度。用户可以选择使用按钮或触摸屏操作。该系列不仅测量精度高，使用更加便利。适用于精密测试，包括维修测试、零部件生产、学校/研究机构，甚至品质检测。
LCR-1000 系列包括 2个型号。LCR-1100 提供高达 100kHz 的测试频率，LCR-1010 提供高达 10kHz 的测试频率。该系列提供可选的测试电压(0.3/0.7/1.0Vrms)和等效电路( 串联/并联)，以自动测量电容、电感、电阻、电抗、阻抗、品质因数、损耗因数、相位和直流电阻。
LCR-1000 系列在主参数和辅助参数均为 50,000 位数显示，基本精度为0.2%，支持2线或5线测量。此外,该系列还提供了比较功能和数据保持功能，以满足不同类型组件的各种测试和测量要求。
全系列都配备了 USB-HID 和 USB-VCOM 接口。提供了一个简单实用的免费 PC 软件，并提供了远程控制指令(与 SCPI 兼容 )，供用户编写自己的个人软件，以满足数据采集的需要。
产品特性
- 2.8”TFT 触摸屏
- 主显示器和辅助显示器50,000计数分辨率
- 0.2%基本精度
- 6或8个可选测试频率(与型号有关)
- 可提供15种测量组合
- 可选择的测试电平：AC 0.3V/0.7V/1Vrms和DC+/-1V
- 可选测量速度: 快10次/秒,慢2.5次/秒
- 自动元件类型识别和测量的自动LCZ模式
- 数据保持
- 用于远程通信的USB-HID/USB-VCOM接口
- 数据记录软件可用
技术规格
| 型号 |
LCR-1100 |
LCR-1010 |
|
测试频率 |
50/100/120Hz/1k/2k/10k/50k/100kHz | 50/100/120Hz/1k/2k/10kHz |
|
显示 |
主显/副显 : 50,000 counts | |
|
输出阻抗 |
100Ω | |
|
基本精度 |
0.2% | |
|
测试速度 |
快速10次/秒，慢速2.5次/秒 | |
|
测试信号电平 |
0.3V/0.7V/1.0Vrms 可选 | |
|
测试参数 |
C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd | |
|
等效电路 |
串/并联可选 | |
点击下载
点击下载
标配与配件
用户手册、安全说明、可充电电池(LCR-305)、开尔文夹子(LCR-101)、短路棒(LCR-100)、Type A-C型USB Cable(LCR-205)、便携包(LCR-503)、镊子测试夹具(LCR-108)
订购信息
LCR-1100 100kHz手持式LCR表点击购买
