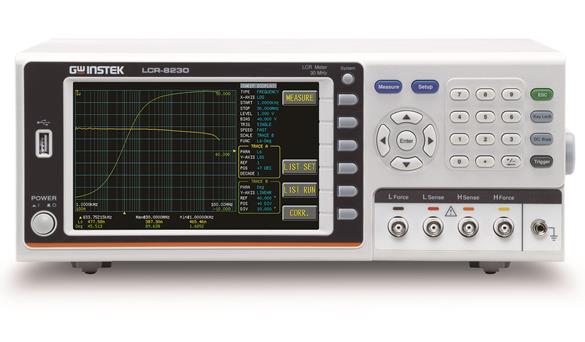

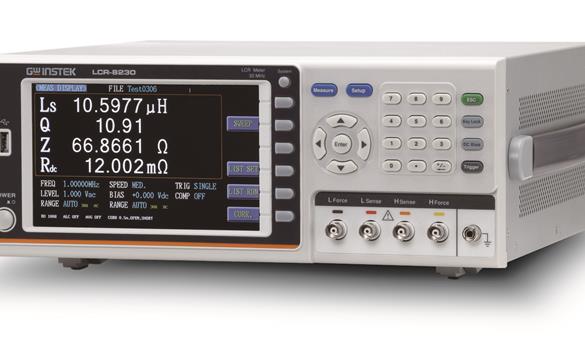

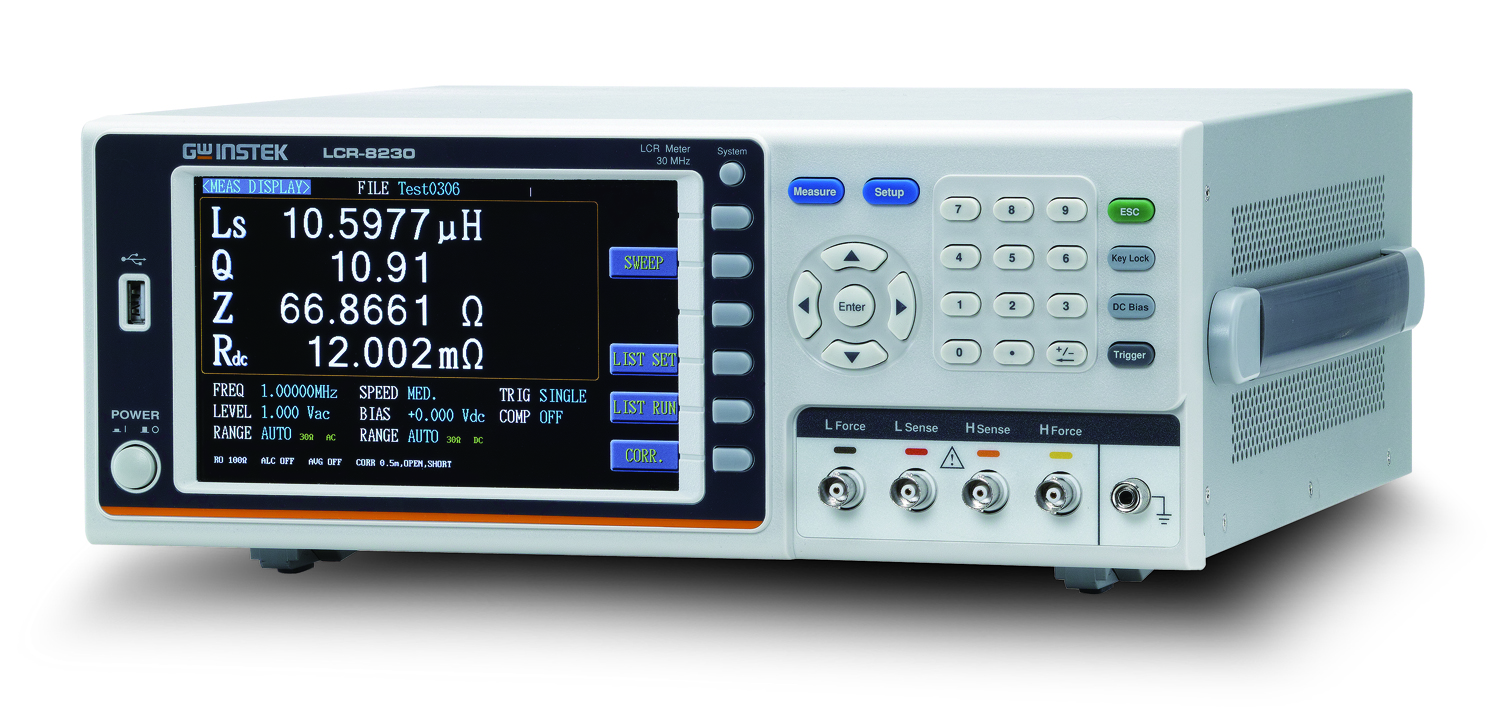

LCR-8200/LCR-8200A系列（LCR-8250A，LCR-8230/A，LCR-8220/A，LCR-8210/A，LCR-8205/A，LCR-8201）
型号：LCR-8200
分类
GWinstek 固纬
/ LCR测试仪
应用场景
GWinstek 固纬
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品概述
固纬电子新推出LCR-8200/A系列，提高了测试精度，增加了电压，电流监控，直流电阻测试，ALC功能，输入阻抗切换等功能。
LCR演示视频https://v.youku.com/v_show/id_XNTA0OTM3Njk1Ng==.html
产品特性
- 7" (840x480)彩色LCD显示屏
- 5个型号(10Hz~1M/5M/10M/20M/30MHz/50MHz)
- 信号源：10mV ~ 2V / 100μA ~ 20mA
- 基本准确度 : 0.08%
- 最快测试速度2.5ms
- 输出阻抗：25Ω/100Ω
- 提供DCR量测及内部直流偏压（±12Vdc）
- 仪表模式、多步列表模式、扫描模式
- 提供Auto Level Control 功能(ALC)
- 电表模式下可显示四个感应参数；Rdc和AC參數同時量測
- 存储器中可存储48组多步列表程序，每个程序中可安排15个测试步骤。
- 超低功耗（<65VA），无风扇和零噪音
- 标配接口：RS-232,GPIB,USB,LAN,Handler,USB Host
技术规格
快速选型
| 型号 | 测试频率 | 基本精度 | 图表功能 | 等效电路模型分析 | 标配接口 |
| LCR-8230 | 10Hz-30MHz | ±0.08% | YES | USB /RS-232/LAN/GPIB | |
| LCR-8220 | 10Hz-20MHz | ±0.08% | YES | USB /RS-232/LAN/GPIB | |
| LCR-8210 | 10Hz-10MHz | ±0.08% | YES | USB /RS-232/LAN/GPIB | |
| LCR-8205 | 10Hz-5MHz | ±0.08% | YES | USB /RS-232/LAN/GPIB | |
| LCR-8201 | 10Hz-1MHz | ±0.08% | YES | USB /RS-232/LAN/GPIB | |
| LCR-8205A | 10Hz-5MHz | ±0.08% | YES | YES | USB /RS-232/LAN/GPIB |
| LCR-8210A | 10Hz-10MHz | ±0.08% | YES | YES | USB /RS-232/LAN/GPIB |
| LCR-8220A | 10Hz-20MHz | ±0.08% | YES | YES | USB /RS-232/LAN/GPIB |
| LCR-8230A | 10Hz-30MHz | ±0.08% | YES | YES | USB /RS-232/LAN/GPIB |
| LCR-8250A | 10Hz-50MHz | ±0.08% | YES | YES | USB /RS-232/LAN/GPIB |
点击下载
点击下载
标配与配件
| 选购附件 | |||||
| 附件型号 | 敘述 | LCR-8230 | LCR-8220 | LCR-8210 | LCR-8205 |
| LCR-05A | 30MHz测试治具, 适用于轴向&径向元件 | V | V | V | V |
| LCR-06B | 开尔文夹测试线 (4线式) | △ | △ | △ | △ |
| LCR-07 | 鳄鱼夹测试线 (2线式) | △ | △ | △ | △ |
| LCR-08 | 镊子式测试治具, 适用于SMD/Chip元件 | △ | △ | △ | △ |
| LCR-10A | 30MHz测试治具, 适用于底部电极元件 | V | V | V | V |
| LCR-12 | 开尔文夹测试线 (4线式) | △ | △ | V | V |
| LCR-15A | 30MHz测试治具, 适用SMD/Chip元件 | V | V | V | V |
| GTL-234 | RS-232C通讯线(null modem) | V | V | V | V |
| GTL-246 | USB通讯线 | V | V | V | V |
| GTL-248 | GPIB通讯线 | V | V | V | V |
| 注: " △ "表示, 测试治具有工作频率的限制 | |||||
