产品概述
HDG3000B任意信号发生器是集任意波形发生器、脉冲发生器、函数发生器、谐波发生器、频率计5大功能于一身；采用DDS直接数字频率合成技术，可生成稳定、纯净和低失真的输出信号；人性化的界面设计和键盘布局，给用户带来非凡体验；丰富的配置接口，可轻松实现仪器计算机控制，为用户测量提供更多解决方案。
- 频率范围：1μHz ~ 100MHz/80MHz/60MHz/40MHz/25MHz/15MHz；
- 高达250MSa/s采样率，16bits垂直分辨率保证波形幅度的精度；
- 标配等性能双通道，相当于两个独立的信号源；
- 高达2M的存储深度，保证了创建更多的波形周期以及创建更好的波形细节；
- 4.3寸彩色TFT液晶显示屏，用户界面清晰直观；
- 丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等；
- 1μHz的频率分辨率；阻抗高阻时，幅度范围是2mV~20Vpp；阻抗50Ω时，幅度范围是1mV~10Vpp；
- 内置高分辨80MHz频率计；
- 标准通讯界面：前置USB Host和后置USB Device；
- 指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号；
- 内置16次谐波发生器功能，输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。

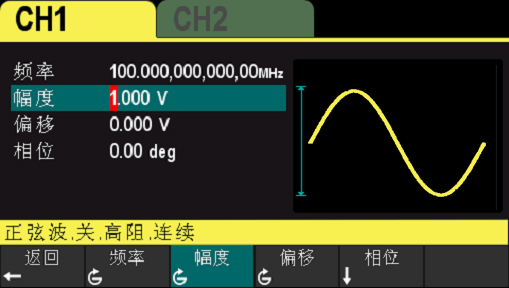

标配最高输出带宽100MHz正弦波
频率范围：1μHz~100MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

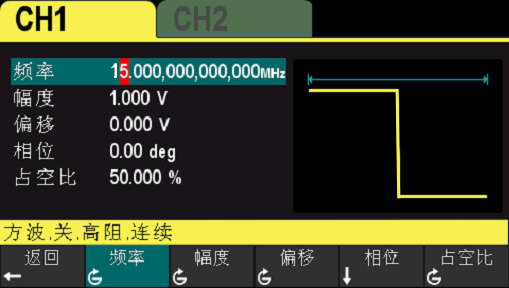

标配最高输出带宽15MHz方波
频率范围：1μHz~15MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

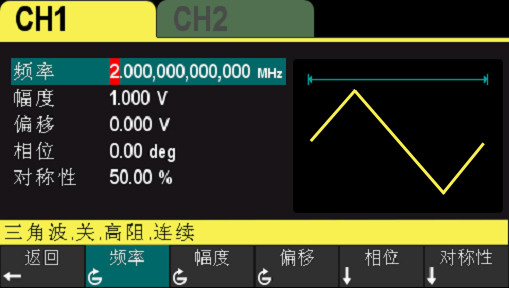

标配最高输出带宽2MHz三角波
频率范围：1μHz~2MHz；偏移可调：±5V；相位可调：0° ~ 360°；对称性可调：0%~100%。

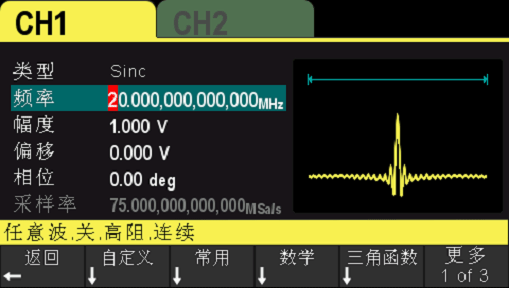

标配输出160余种任意波形
指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号。

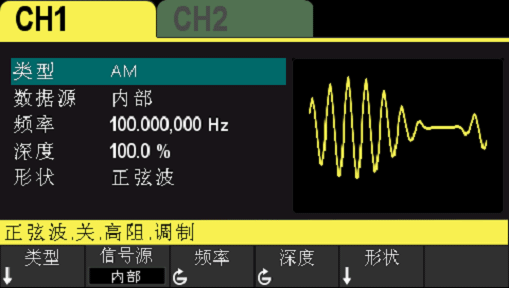

标配双通道输出调制波形AM/FM
丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等。

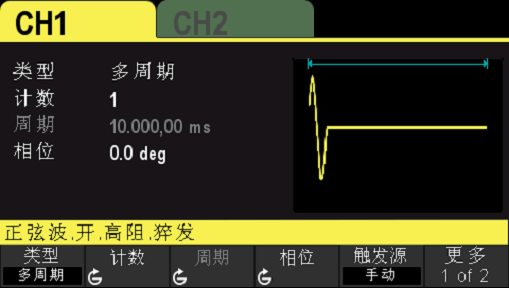

标配双通道输出猝发功能
支持由内部、手动或外部触发源控制猝发输出；支持三种猝发类型，包括多周期、无限周期和门控。

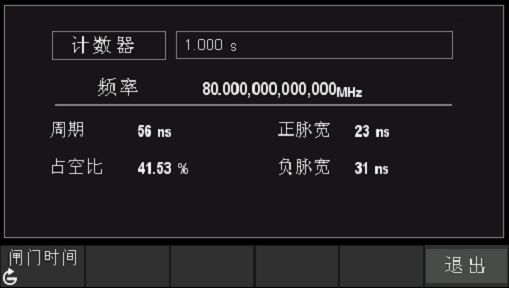

标配80MHz频率计数器
该仪器可以测量外部输入信号的频率、周期、占空比、正脉冲宽度和负脉冲宽度等参数。
技术参数
| 型号 | HDG3102B | HDG3082B | HDG3062B | HDG3042B | HDG3022B | HDG3012B |
|---|---|---|---|---|---|---|
| 通道 | 2 | |||||
| 波形长度 | 2M | |||||
| 频率范围 | 100MHz | 80MHz | 60MHz | 40MHz | 25MHz | 15MHz |
| 采样率 | 250MSa/s | |||||
| 电压分辨率 | 16Bits | |||||
| 波形 | ||||||
| 标准波形输出 | 正弦波、方波、三角波、脉冲波、噪声、谐波 | |||||
| 任意波形输出 | 160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等 | |||||
| 频率特性 | ||||||
| 正弦波 | 1μHz~100MHz | 1μHz~80MHz | 1μHz~60MHz | 1μHz~40MHz | 1μHz~25MHz | 1μHz~15MHz |
| 方波 | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz |
| 脉冲波 | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz |
| 三角波 | 1μHz~2MHz | 1μHz~2MHz | 1μHz~2MHz | 1μHz~2MHz | 1μHz~2MHz | 1μHz~2MHz |
| 谐波 | 1μHz~50MHz | 1μHz~40MHz | 1μHz~30MHz | 1μHz~20MHz | 1μHz~10MHz | 1μHz~5MHz |
| 噪声(-3dB) | 100MHz带宽 | |||||
| 任意波 | 1μHz~20MHz | 1μHz~20MHz | 1μHz~20MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz |
| 分辨率 | 1μHz | |||||
| 精度 | ±1ppm, 18~28℃ | |||||
| 方波特性 | ||||||
| 上升/下降时间 | 典型（1KHz，1Vpp） | |||||
| ≥9ns | ||||||
| 过冲 | 典型（100KHz, 1Vpp） | |||||
| ≤5% | ||||||
| 占空比 | 0.001%~99.999%; | |||||
| 范围随频率变化而变化 | ||||||
| 不对称性 | 周期的1% +4ns | |||||
| 三角波特性 | ||||||
| 线性 | ≤ 峰值输出的1%（典型，1KHz，1Vpp，对称性100%） | |||||
| 对称性 | 0%~100% | |||||
| 脉冲波特性 | ||||||
| 周期 | 67ns~1Ms | 67ns~1Ms | 67ns~1Ms | 67ns~1Ms | 67ns~1Ms | 67ns~1Ms |
| 脉冲 | ≥16ns | ≥16ns | ≥16ns | ≥16ns | ≥16ns | ≥16ns |
| 上升/下降时间 | ≥9ns（受当前频率设置和脉宽设置限制） | |||||
| 过冲 | 典型（1KHz，1Vpp） | |||||
| ≤5% | ||||||
| 任意波特性 | ||||||
| 波形长度 | 2M | |||||
| 垂直分辨率 | 16 Bits | |||||
| 采样率 | 1μSa/s~62.5MSa/s, 1μSa/s分辨率 | |||||
| 上升/下降时间 | ≥9ns | |||||
| 过冲 | 典型（1Vpp） | |||||
| ≤5% | ||||||
| 谐波特性 | ||||||
| 谐波次数 | ≤16 | |||||
| 谐波类型 | 偶次谐波、奇次谐波、所有谐波 | |||||
| 谐波幅度 | 各次谐波幅度均可设置 | |||||
| 谐波相位 | 各次谐波幅度均可设置 | |||||
| 幅度特性（50Ω端接） | ||||||
| 幅度范围 | ≤10MHz: 1mVpp ~ 10Vpp; | |||||
| ≤40MHz:1mVpp ~ 5.5Vpp; | ||||||
| ≤60MHz: 1mVpp ~4Vpp; | ||||||
| ≤80MHz:1mVpp ~ 2Vpp; | ||||||
| ≤100MHz:1mVpp ~ 1.5Vpp; | ||||||
| 精度 | 典型（1KHz正弦波，0V偏移，>10mVpp） | |||||
| ± 设置值的1% ± 5mVpp | ||||||
| 幅度平坦度（相对于1kHz 正弦波，1Vpp，50Ω） | ≤5MHz: ±0.1dB; | |||||
| ≤15MHz: ±0.2dB; | ||||||
| ≤25MHz: ±0.3dB | ||||||
| ≤40MHz: ±0.5dB | ||||||
| ≤60MHz: ±1dB | ||||||
| 单位 | Vpp, mVpp, Vrms, dBm(50Ω阻抗) | |||||
| 分辨率 | 1mVpp | |||||
| 偏移特性（50Ω端接） | ||||||
| 范围 | ±5Vpkac+dc | |||||
| 精度 | ±(设置值的1% + 5mV + 振幅的1%） | |||||
| 波形输出 | ||||||
| 阻抗 | 50Ω | |||||
| 调制特性 | ||||||
| 调制类型 | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | |||||
| AM | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部、外部、其他通道 | |||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | |||||
| 调制频率 | 2mHz~1MHz | |||||
| 调制深度 | 0%~120% | |||||
| DSB-AM | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部、外部、其他通道 | |||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | |||||
| 调制频率 | 2mHz~1MHz | |||||
| 调制深度 | 0%~120% | |||||
| FM | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部、外部、其他通道 | |||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | |||||
| 调制频率 | 2mHz~1MHz | |||||
| PM | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部、外部、其他通道 | |||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | |||||
| 调制频率 | 2mHz~1MHz | |||||
| 相位偏差 | 0°~360° | |||||
| ASK | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部、外部 | |||||
| 调制波 | 50%占空比的方波 | |||||
| 调制频率 | 2mHz~1MHz | |||||
| FSK | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部、外部 | |||||
| 调制波 | 50%占空比的方波 | |||||
| 调制频率 | 2mHz~1MHz | |||||
| PSK | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部、外部 | |||||
| 调制波 | 50%占空比的方波 | |||||
| 调制频率 | 2mHz~1MHz | |||||
| BPSK | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部 | |||||
| 数据源 | PN15码、PN21码、01码、10码 | |||||
| 调制频率 | 2mHz~1MHz | |||||
| QPSK | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部 | |||||
| 数据源 | PN15码、PN21码 | |||||
| 调制频率 | 2mHz~1MHz | |||||
| 3FSK | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部 | |||||
| 调制波 | 50%占空比的方波 | |||||
| 调制频率 | 2mHz~1MHz | |||||
| 4FSK | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 调制源 | 内部 | |||||
| 调制波 | 50%占空比的方波 | |||||
| 调制频率 | 2mHz~1MHz | |||||
| OSK | ||||||
| 载波 | 正弦波 | |||||
| 调制源 | 内部，外部 | |||||
| 震荡时间 | 8ns~4.99975ms | |||||
| 调制频率 | 2mHz~1MHz | |||||
| PWM | ||||||
| 载波 | 方波 | |||||
| 调制源 | 内部、外部、其他通道 | |||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | |||||
| 调制频率 | 2mHz~50KHz | |||||
| 占空比偏差 | 0% ~ 50% | |||||
| 外部调制输入 | ||||||
| 输入范围 | AM, DSB-AM, FM, PM, OSK, PWM：75mVRMS ~ ±5Vac+dc | |||||
| ASK, FSK, PSK：TTL电平 | ||||||
| 输入带宽 | 50KHz | |||||
| 输入阻抗 | 10KΩ | |||||
| 扫频特性 | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 类型 | 线性 | |||||
| 方向 | 向上 | |||||
| 扫频时间 | 1ms ~ 50Ks | |||||
| 保持/返回时间 | 0ms ~ 50Ks | |||||
| 触发源 | 内部、外部、手动 | |||||
| 标记 | 同步型号的下降沿 | |||||
| 猝发特性 | ||||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | |||||
| 载波频率 | 1μHz~100MHz | 1μHz~80MHz | 1μHz~60MHz | 1μHz~40MHz | 1μHz~25MHz | 1μHz~15MHz |
| 猝发计数 | 1 ~ 2000 000 000 | |||||
| 起始/停止相位 | 0° ~ 360° | |||||
| 内部周期 | 2μs ~ 500s | |||||
| 门控源 | 外部触发 | |||||
| 触发源 | 内部、外部、手动 | |||||
| 频率计 | ||||||
| 测量功能 | 频率、周期、正/负脉冲宽度、占空比 | |||||
| 频率 | 1μHz~80MHz | |||||
| 闸门时间 | 10ms~16s | |||||
| 输入信号范围 | 0~3.3V | |||||
| 触发特性 | ||||||
| 触发输入 | ||||||
| 电平 | TTL-兼容 | |||||
| 斜率 | 上升或下降（可选） | |||||
| 脉冲宽度 | >100ns | |||||
| 触发输出 | ||||||
| 电平 | TTL-兼容 | |||||
| 脉冲宽度 | >60ns | |||||
| 最大频率 | 1MHz | |||||
| 参考时钟 | ||||||
| 外部参考输入 | ||||||
| 锁定范围 | 10MHz±50Hz | |||||
| 电平 | 低电平：0~400mV，高电平：2.5V~5 V | |||||
| 锁定时间 | <2s | |||||
| 输入阻抗 | 50Ω, DC耦合 | |||||
| 内部参考输出 | ||||||
| 频率 | 10MHz ± 50Hz | |||||
| 电平 | 3.3Vpp | |||||
| 输出阻抗（典型值） | 50Ω, DC耦合 | |||||
| 同步输出 | ||||||
| 电平 | TTL-兼容 | |||||
| 阻抗 | 50Ω，标称值 | |||||
| 通用特性 | ||||||
| 接口 | USB Host，USB Device | |||||
| 显示 | 4.3寸彩色TFT液晶显示屏 | |||||
| 电压 | 100-120VACRMS(±10%),45Hz到440Hz，CATⅡ | |||||
| 120-240VACRMS(±10%),45Hz到66Hz，CATⅡ | ||||||
| 功率 | <30W | |||||
| 保险丝 | T, 0.5A（慢熔）, 250V, 5x20mm | |||||
| 环境 | ||||||
| 温度范围 | 操作：10℃ ~ 40℃ | |||||
| 非操作：-20℃ ~ 60℃ | ||||||
| 湿度范围 | ≤+104℉(≤+40°C): 相对湿度≤90% | |||||
| 106℉~122℉ (+41°C ~50°C): 相对湿度≤60% | ||||||
| 海拔高度 | 操作：3000米以下 | |||||
| 非操作：15000米以下 | ||||||
| 机械规格 | ||||||
| 尺寸（宽×高×深） | 308mm x 232mm x 110mm | |||||
| 重量 | 3.09KG | |||||
型号及对比
| 系列 | 通道数 | 带宽/垂直分辨率 | 采样率 | 其他 |
|---|---|---|---|---|
 HDG6000B系列 | 16CH数字 2CH模拟 1CH同步 1CH 频率计 | 200MHz; 16Bits | 1.25GSa/s | 多种标配波形，标配40余种任意波形， 等精度频率计数器, 64M存储 |
 HDG3000C系列 | 3CH模拟 1CH频率计 | 100MHz 16Bits | 300MSa/s | 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储 |
HDG3000B系列 | 2CH模拟 1CH频率计 | 100MHz 16Bits | 300MSa/s | 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储 |
 Hantek1025G | 1CH任意波 +1CH同步 +12CH字发生器 | 25MHz; 12Bits | 200MSa/s | 4K存储，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道 |
 DDS3005 | 1CH1任意波 +CH同步 +1CH2.7GHz频率计 | 5MHz; 14Bits | 50MSa/s | 256K的波形长度，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道 |
 DDS3X25（已停产） | 1CH任意波 +1CH同步 +12CH字发生器 | 25MHz; 12Bits | 200MSa/s | 4K存储，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道 |
 HDG2000B系列（已停产） | 16CH数字+ 2CH模拟+ 1CH同步 | 100MHz; 16Bits | 250MSa/s | 5种标配波形，多种任意波形 6000计数器, 64M存储 |
 HDG1000A（已停产） | 2CH任意波 | 20MHz; 10/8Bits | 180MSa/s / 100MSa/s | 3.5寸TFT显示,中/英文界面显示， 具有FM、AM、FSK、ASK、 PSK多种调制功能 |
