规格参数
产品概述
每个系统最多可达600个通道；最快450通道/秒扫描速率；支持6位半的采样精度；可同时测试电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻)；有14种采集控制卡可选，满足不同的应用需求；配有 LAN、USB 、RS232/485和GPIB 接口，通讯接口丰富。
- 每个系统最多可达600个通道；
- 扫描速率最高可达450个通道/秒；
- 支持6位半的采样精度；
- 测量和转换14种不同的输入信号：直接测量温度 (RTD/热电偶/热敏电阻)、电压 (AC/DC)、电流(AC/DC)、应变、2线和4线制电阻、频率和周期、电容；
- 接口丰富，配有 LAN、USB 、RS232/485和GPIB 接口；
- 基本DCV 精度0.003%；

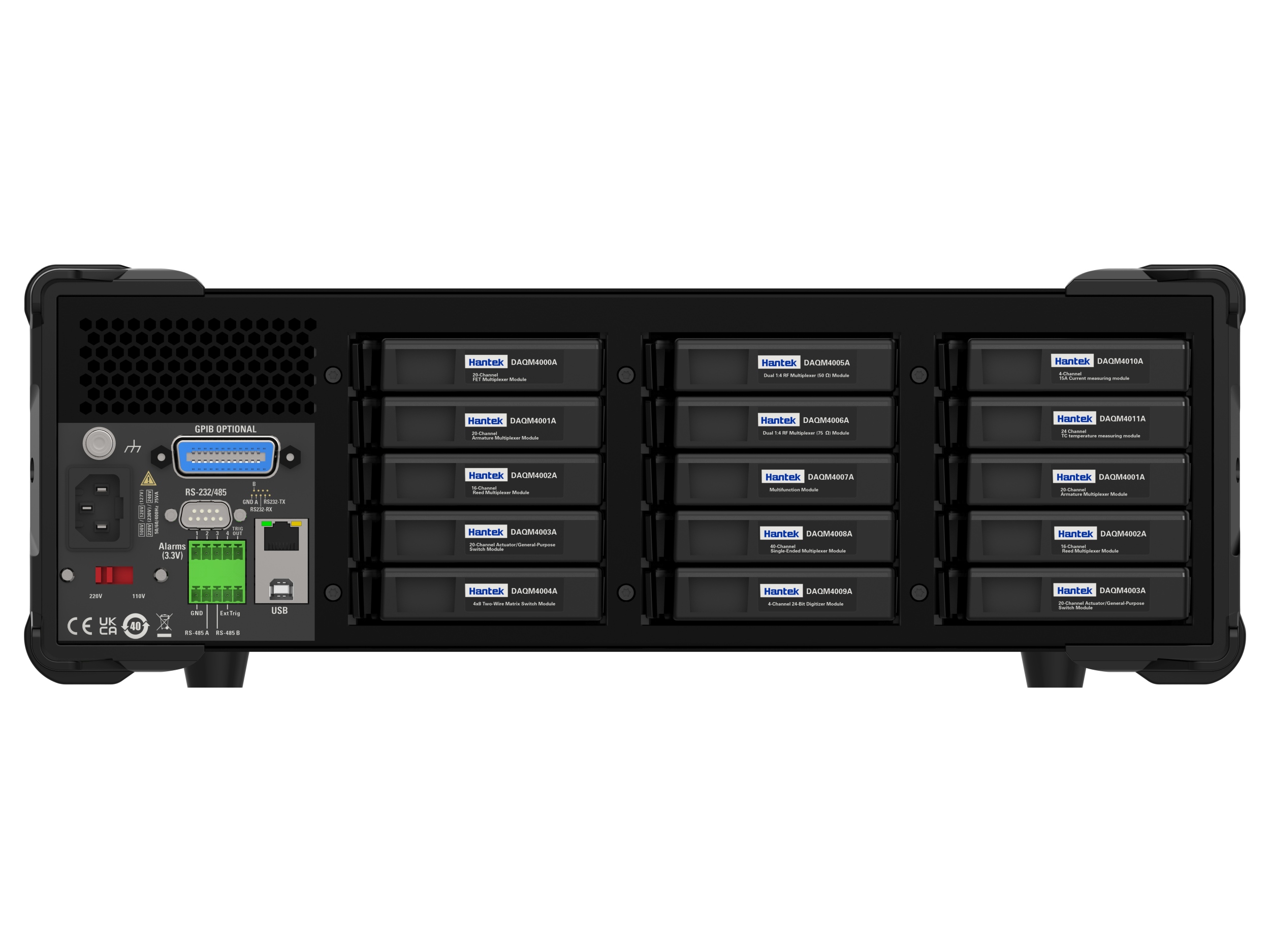

- 主机单元内置15个控制模块，以满足不同的测量要求；

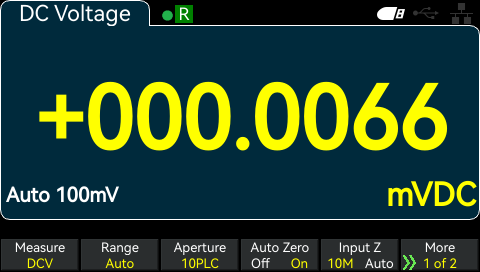

- 4.3寸TFT液晶屏，方便以多种方式来轻松配置和显示测量结果；

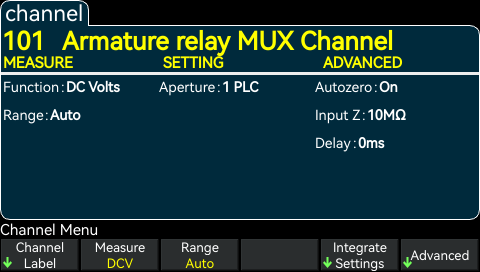

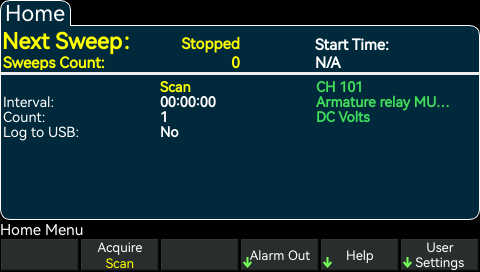

- 免费的PC软件，可以轻松配置和控制测试；
- 支持在独立操作中复制/记录数据的USB存储。
数据采集器
每个系统最多可达600个通道；高达450个通道/秒的扫描速率;基本DCV 精度0.003%
多功能测量
测量和转换14种不同的输入信号：直接测量温度值（热电偶、RTD和热敏电阻）、直流和交流电压、直流和交流电流、2线和4线电阻、 频率和周期、电容和二极管、应变。
丰富的接口
配有 LAN、USB 、RS232/485和 GPIB 接口， 非常适合用于远程设置和控制数据记录应用。支持USB闪存驱动器直接存储数据。

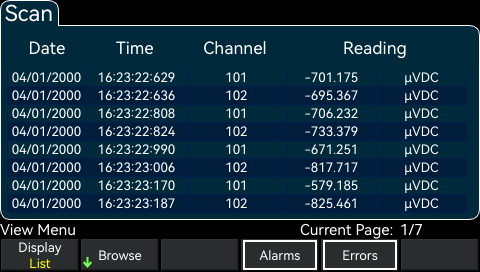

View功能
查看已扫描的存储器读数、数字化读数、警报队列或错误队列；执行各种后处理测量以及对数字化读数进行电源分析
强大的数据处理能力
先进的独立数字万用表的功能和性能。一年校准期内的0.003%的直流电压基本精度、 0.05%的交流电压基本精度、0.01%的电阻基本精度。

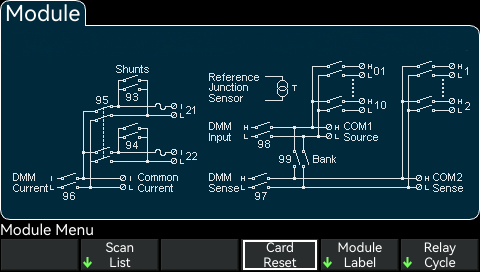

板卡通道选择原理图
从14个不同的模块中进行选择，以获得当前所需的精确功能，同时为未来的灵活扩展做准备。可以通过多达60个双端测量、120个单端测量或96个矩阵交叉接触来完成复杂多样的测量任务，同时优化工作台空间利用率并降低成本。
技术参数
| 量程（2） | 24 hours（3） | 90 Day | 1 Year | 2 Year | 温度系数（4） | ||
|---|---|---|---|---|---|---|---|
| TCAL ± 1℃ | TCAL±5℃ | TCAL±5℃ | TCAL±5℃ | ||||
| 直流电压 | |||||||
| 100mV | 0.0030+0.0030 | 0.0040+0.0035 | 0.0050+0.0035 | 0.0065+0.0035 | 0.0005+0.0005 | ||
| 1V | 0.0020+0.0006 | 0.0030+0.0007 | 0.0040+0.0007 | 0.0055+0.0007 | 0.0005+0.0001 | ||
| 10V | 0.0015+0.0004 | 0.0020+0.0005 | 0.0035+0.0005 | 0.0050+0.0005 | 0.0005+0.0001 | ||
| 100V | 0.0020+0.0006 | 0.0035+0.0006 | 0.0045+0.0006 | 0.0060+0.0006 | 0.0005+0.0001 | ||
| 1000V | 0.0020+0.0006 | 0.0035+0.0010 | 0.0045+0.0010 | 0.0060+0.0010 | 0.0005+0.0001 | ||
| 真有效值交流电压（2、5、6） 100 mV, 1 V, 10 V, 100 V, and 750 V ranges | |||||||
| 5Hz-10Hz | 0.35+0.02 | 0.35+0.03 | 0.35+0.03 | 0.35+0.03 | 0.035+0.003 | ||
| 10Hz-20KHz | 0.04+0.02 | 0.05+0.03 | 0.06+0.03 | 0.07+0.03 | 0.005+0.003 | ||
| 20KHz-50KHz | 0.10+0.04 | 0.11+0.05 | 0.12+0.05 | 0.13+0.05 | 0.011+0.005 | ||
| 50KHz-100KHz | 0.55+0.08 | 0.60+0.08 | 0.60+0.08 | 0.60+0.08 | 0.060+0.008 | ||
| 100KHz-300KHz | 4.00+0.50 | 4.00+0.50 | 4.00+0.50 | 4.00+0.50 | 0.200+0.020 | ||
| 直流电流 | 内阻压降 | ||||||
| 100μA | <0.03V | 0.010+0.020 | 0.040+0.025 | 0.050+0.025 | 0.060+0.025 | 0.0020+0.0030 | |
| 1mA | <0.3V | 0.007+0.006 | 0.030+0.006 | 0.050+0.006 | 0.060+0.006 | 0.0020+0.0005 | |
| 10mA | <0.05V | 0.007+0.020 | 0.030+0.020 | 0.050+0.020 | 0.060+0.020 | 0.0020+0.0020 | |
| 100mA | <0.5V | 0.010+0.004 | 0.030+0.005 | 0.050+0.005 | 0.060+0.005 | 0.0020+0.0005 | |
| 1A | <0.7V | 0.050+0.006 | 0.080+0.010 | 0.100+0.010 | 0.120+0.010 | 0.0050+0.0010 | |
| 3A | <2.0V | 0.180+0.020 | 0.200+0.020 | 0.200+0.020 | 0.230+0.020 | 0.0050+0.0020 | |
| 10A （8） | <0.5V | 0.050+0.010 | 0.120+0.010 | 0.120+0.010 | 0.150+0.010 | 0.0050+0.0010 | |
| 真有效值交流电流（2、6、9） | |||||||
| 100μA | <0.011v | 3Hz-5KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.015+0.006 |
| 5KHz-10KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.030+0.006 | ||
| 1mA | <0.11V | 3Hz-5KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.015+0.006 |
| 5KHz-10KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.030+0.006 | ||
| 10mA | <0.05V | 3Hz-5KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.015+0.006 |
| 5KHz-10KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.030+0.006 | ||
| 100mA | <0.5V | 3Hz-5KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.015+0.006 |
| 5KHz-10KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.030+0.006 | ||
| 1A | <0.7V | 3Hz-5KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.015+0.006 |
| 5KHz-10KHz | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.10+0.04 | 0.030+0.006 | ||
| 3A | <2.0V | 3Hz-5KHz | 0.23+0.04 | 0.23+0.04 | 0.23+0.04 | 0.23+0.04 | 0.015+0.006 |
| 5KHz-10KHz | 0.23+0.04 | 0.23+0.04 | 0.23+0.04 | 0.23+0.04 | 0.030+0.006 | ||
| 10A （8） | <0.5V | 3Hz-5KHz | 0.15+0.04 | 0.15+0.04 | 0.15+0.04 | 0.15+0.04 | 0.015+0.006 |
| 5KHz-10KHz | 0.15+0.04 | 0.15+0.04 | 0.15+0.04 | 0.15+0.04 | 0.030+0.006 | ||
| 电阻（7） | 测试电流 | ||||||
| 100Ω | 1mA | 0.003+0.0030 | 0.008+0.004 | 0.010+0.004 | 0.012+0.004 | 0.0006+0.0005 | |
| 1KΩ | 1mA | 0.002+0.0005 | 0.008+0.001 | 0.010+0.001 | 0.012+0.001 | 0.0006+0.0001 | |
| 10KΩ | 100μA | 0.002+0.0005 | 0.008+0.001 | 0.010+0.001 | 0.012+0.001 | 0.0006+0.0001 | |
| 100KΩ | 10μA | 0.002+0.0005 | 0.008+0.001 | 0.010+0.001 | 0.012+0.001 | 0.0006+0.0001 | |
| 1MΩ | 5μA | 0.002+0.0010 | 0.008+0.001 | 0.010+0.001 | 0.012+0.001 | 0.0010+0.0002 | |
| 10MΩ | 500nA | 0.015+0.0010 | 0.020+0.001 | 0.040+0.001 | 0.060+0.001 | 0.0030+0.0004 | |
| 100MΩ | 500nA | 0.300+0.0100 | 0.800+0.010 | 0.800+0.010 | 0.800+0.010 | 0.1500+0.0002 | |
| 频率和周期特性 Accuracy:±(%ofreading)（12、13） 100 mV, 1 V, 10 V, 100 V, and 750 V （14） | |||||||
| 10Hz-100Hz | 0.03 | 0.03 | 0.03 | 0.03 | 0.035 | ||
| 100Hz-1KHz | 0.003 | 0.008 | 0.01 | 0.01 | 0.015 | ||
| 1KHz -300KHz | 0.002 | 0.006 | 0.01 | 0.01 | 0.015 | ||
| 方波 （15） | 0.001 | 0.006 | 0.01 | 0.01 | 0.015 | ||
| 额外的选通时间误差±（%读数）（13） | 1秒 | 0.1秒 | 0.01秒 | ||||
| 3Hz-40Hz | 0 | 0.2 | 0.2 | ||||
| 40Hz-100Hz | 0 | 0.06 | 0.2 | ||||
| 100Hz-1KHz | 0 | 0.02 | 0.2 | ||||
| 1KHz-300KHz | 0 | 0.004 | 0.03 | ||||
| 方波 （15） | 0 | 0 | 0 | ||||
| 导通 | |||||||
| 1KΩ | 0.002+0.030 | 0.008+0.030 | 0.010+0.030 | 0.012+0.030 | 0.001+0.002 | ||
| 二极管测试 | |||||||
| 5V | 0.002+0.030 | 0.008+0.030 | 0.010+0.030 | 0.012+0.030 | 0.001+0.002 | ||
| 温度特性（11） | |||||||
| PT100(DIN/IEC751) | 探头精度+0.05℃ | ||||||
| 5 KΩ热敏电阻 | 探头精度+0.1℃ | ||||||
| 电容（15） | |||||||
| 1.000 nF | 0.50+0.50 | 0.50+0.50 | 0.50+0.50 | 0.50+0.50 | 0.05+0.05 | ||
| 10.00 nF | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.05+0.01 | ||
| 100.0 nF | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.05+0.01 | ||
| 1.000 μF | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.05+0.01 | ||
| 10.00 μF | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.05+0.01 | ||
| 100.0 μF | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.40+0.10 | 0.05+0.01 | ||
型号及对比
| 系列 | 采样频率 | 通道数 | 通讯接口 | 其他 |
|---|---|---|---|---|
 DAQ4070A数据采集器 | 450通道/秒 | 120 | LAN、USB 、RS232/485、GPIB （选配）接口 | 电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻) |
 DAQ4080A数据采集器 | 450通道/秒 | 360 | LAN、USB 、RS232/485、GPIB 接口 | 电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻) |
DAQ4090A数据采集器 | 450通道/秒 | 600 | LAN、USB 、RS232/485、GPIB 接口 | 电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻) |
