HDL2700系列大功率直流电子负载

🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

HDL2700系列大功率直流电子负载,采用4.3寸高清液晶显示屏,中英文操作界面可选;单机功率6kW~62kW;内置定电流、定电压、定电阻、定功率,短路模拟,具有动态模式、OCP、OPP功能测试,自动测试及电池测试功能;可编程电流上升率、高速动态带载及可编程序列功能,可以满足大部分的研发需要;内置USB、LAN、RS232和模拟量接口,并具有多种保护功能,可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。

  • 500kHz高速电压、电流采样率;
  • 内置定电流、定电压、定电阻、定功率,短路模拟,过流保护测试,序列化测试等多项功能;
  • 具有500V电压,0-2480A电流,单机功率6kW~62kW;
  • 可编程电流上升率、高速动态带载及可编程序列功能,可以满足大部分的研发需要;
  • 加载电流上升时间及卸载电流下降时间可调,有效减小瞬间冲击;
  • 仪器内置五十组设置文件,可保存和调用设置参数;
  • 4.3寸LCD彩色显示屏,为用户提供清晰、直观的视觉体验
  • 内置USB、LAN、RS232和模拟量接口,支持SCPI协议,方便数据交互和远程控制;
  • 可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。

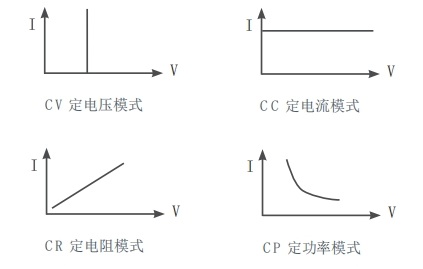

基本模式

内置定电压、定电流、定电阻、定功率四种基本模式,可以满足广泛的测试需求。

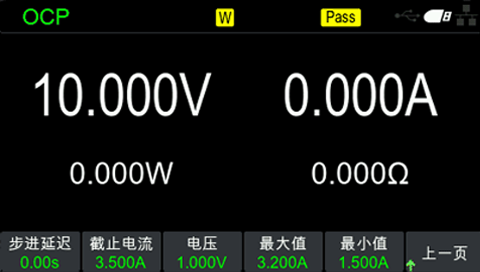

OCP/OPP测试

仪器自动抓取OCP、OPP点,并判断测试结果是否超出设定规格,节省使用者用于设计验证和生成系统的验证时间。

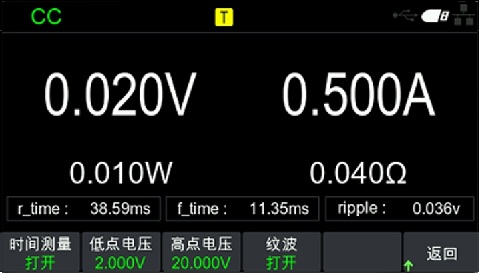

电压纹波测量

可精准评估电源动态响应与稳定性,快速定位瞬态异常及纹波超标问题,提升电源设计调试效率与可靠性。

技术参数

型号 HDL2706-500-240 HDL2710-500-400 HDL2716-500-640 HDL2722-500-880 HDL2732-500-1280 HDL2746-500-1840 HDL2762-500-2480
工作范围 电压 0-500V 0-500V 0-500V 0-500V 0-500V 0-500V 0-500V
电流 0-240A 0-400A 0-640A 0-880A 0-1280A 0-1840A 0-2480A
功率 6kW 10kW 16kW 22kW 32kW 46kW 62kW
最低工作电压 12V@240A 12V@400A 12V@640A 12V@880A 12V@1280A 12V@1840A 12V@24800A
恒电流模式 量程 24/240A 40/400A 64/640A 88/880A 128/1280A 184/1840A 248/2480A
分辨率 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA
准确度 U:±(0.05%+0.05%FS)/ I:±(0.05%+0.1%FS)
恒电压模式 量程 100/500V 100/500V 100/500V 100/500V 100/500V 100/500V 100/500V
分辨率 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV
准确度 U:±(0.05%+0.05%FS)/ I:±(0.05%+0.1%FS)
恒电阻模式 量程 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ
分辨率 16bit 16bit 16bit 16bit 16bit 16bit 16bit
准确度 U:±(0.05%+0.05%FS)/ I:±(0.05%+0.1%FS)
恒功率模式 量程 6kW 10kW 16kW 22kW 32kW 46kW 62kW
分辨率 16bit
准确度 0.1%+0.1%F.S.
电流变化率 设置范围 2mA/us-12A/us(240A) 4mA/us-24A/us(480A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A)

型号及对比

系列 电压 电流 功率 分辨率
HDL2500+系列示波型直流电子负载
0-800V 0-120A 300W/600W 0.1mV/1mV/0.1mA
HDL3000系列多通道直流电子负载
0-600V 0-60A 190W*8CH
380W*4CH
0.1mV/0.1mA
HDL2600系列大功率直流电子负载
600V/150V 60A-720A 1.5kW/3kW/4kW 1mV/1mA
HDL2700系列大功率直流电子负载
500V 0-2480A 6kW~62kW 1mV/1mA/10mA
