DPO7000系列

🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

DPO7000系列数字示波器是采用10.1寸多点触控电容屏,256级波形灰度及色温显示,500MHz带宽,2GSa/s采样率,2G存储深度,500.000wfms/s波形捕获率;带一路25MHz信号发生器,支持任意波输出;51种自动测量,提供全内存硬件测量功能;丰富的串行协议触发和解码功能;多种数据分析和处理功能;综合8种仪器功能,显著简化测量系统并加快测量速度;提供丰富的配置接口,使用更方便;是一款值得信赖,能够为您提供专业级测量的示波器。

  • 集8种独立仪器于一身,包括:示波器/ 16通道逻辑分析仪/ 频谱分析仪/ 任意波发生器/ 数字电压表/ 频率计和累加器/ 协议分析仪/协议发生器;
  • 实时采样率最高达2GSa/s,2G存储深度,多达200万帧的硬件实时波形录制和回放;
  • 10.1寸多点触控电容屏,256级波形灰度及色温显示;
  • 丰富的串行协议触发和解码功能;
  • 波形捕获率高于500,000个波形每秒;
  • 多达51种波形参数自动测量,更提供全内存硬件测量功能;
  • 多种数据分析和处理功能:独立的搜索、导航按键和事件列表,直方图、波特图、电源分析、计数器。
  • 标配:USB HOST、USB DEVICE、LAN ;选配:HDMI,串口

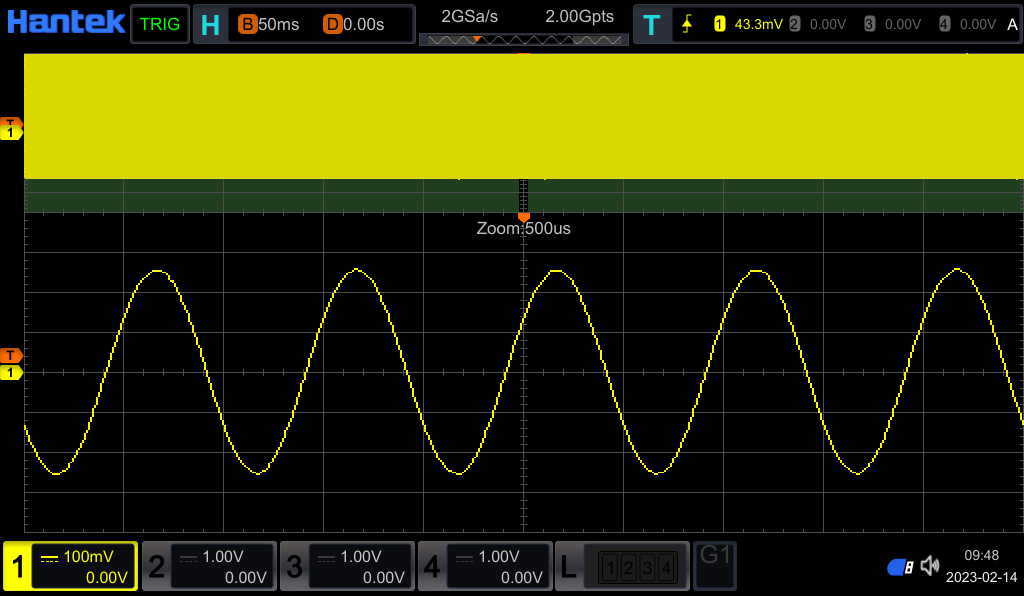

2Gpts存储深度

拥有2Gpts的超长存储深度。全面掌握波形全局及细节,不会遗失任何偶发事件和波形变化。

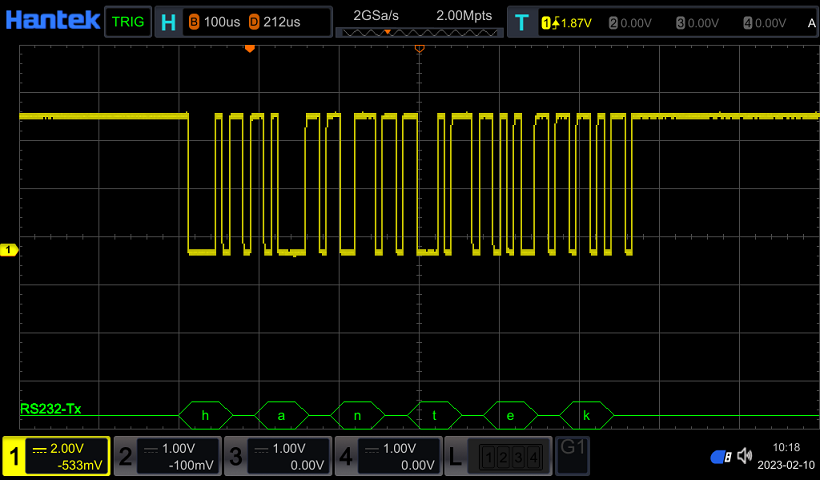

串行总线触发和解码

提供总线触发和解码功能,支持多种协议UART、I2C、SPI、LIN、CAN能快速直观地将总线协议信息解码显示。

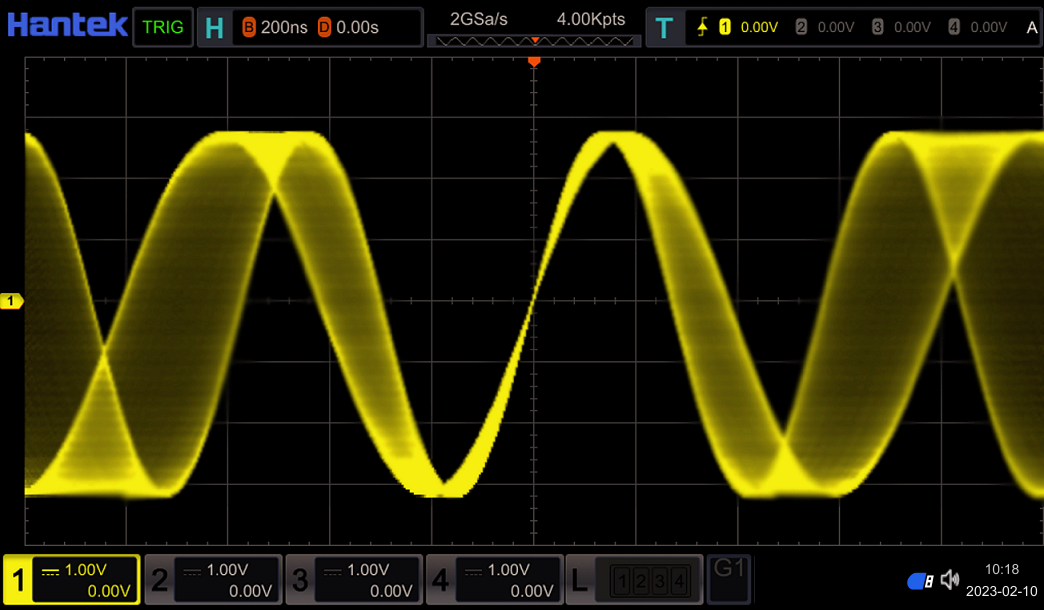

波形数字荧光显示

提供数字荧光多级波形灰度显示效果,可以帮助用户快速发现信号中潜在异常。

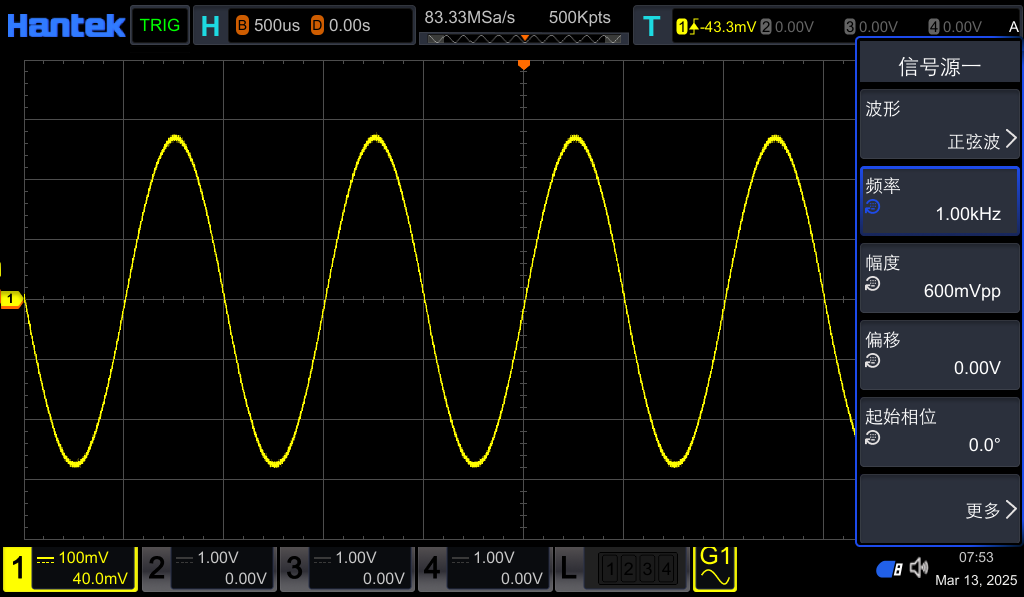

25MHz函数/任意波形发生器

内置信号源,集成了多种常用内置波形,支持自定义任意波形,任意波猝发输出,调制波形输出。

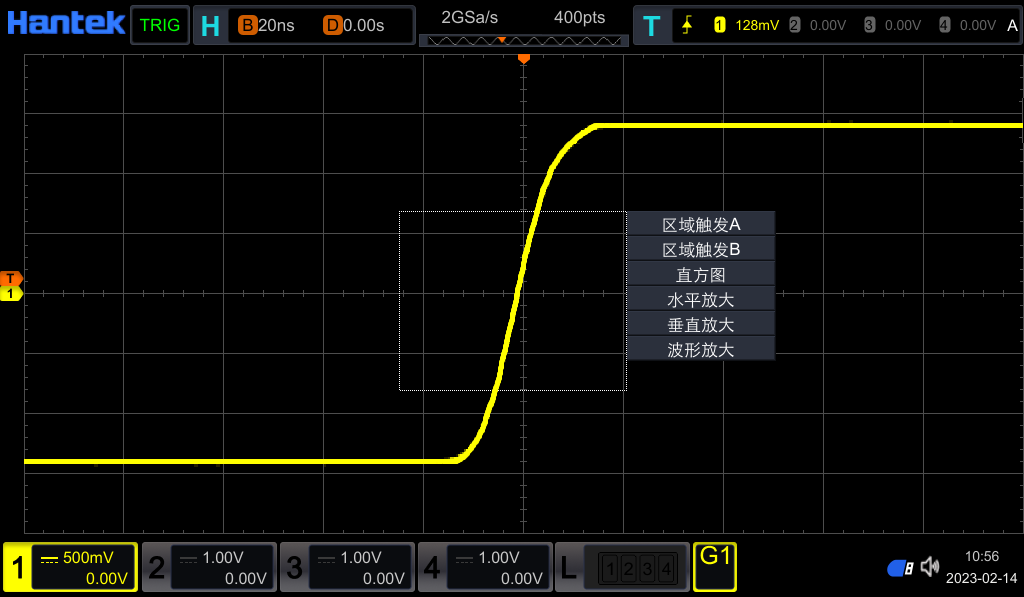

区域触发功能

画定区域,即可设定区域触发,区域触发可以简化高级触发的操作,快速隔离出感兴趣的波形。

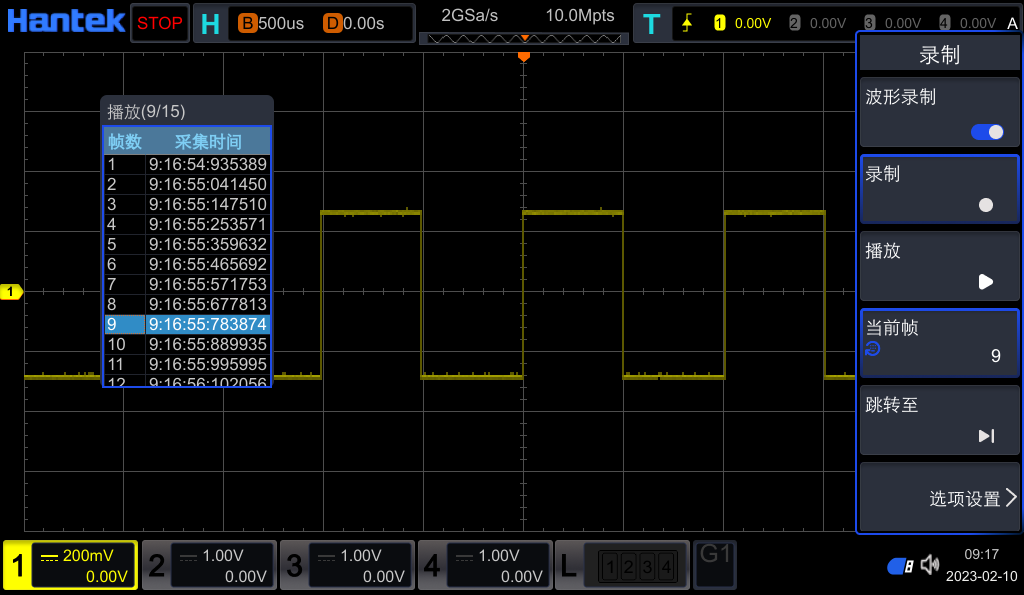

波形录制回放

提供波形录制功能选件,实时不间断记录波形变化,并在信号上标记时间,便捷地回放波形,找出故障所在。

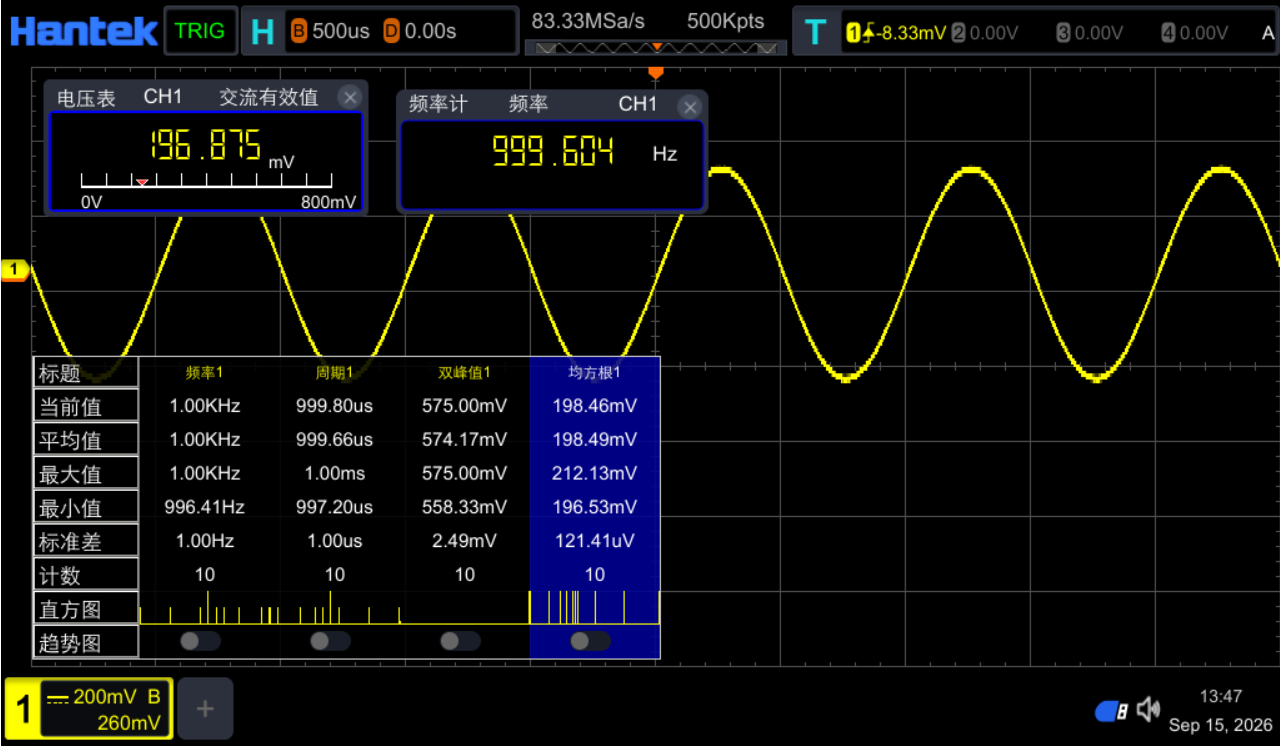

测试参数功能

6位数字电压表和6位硬件频率计功能;实时统计最小、最大、平均值、标准方差等信息,让您能够更高效地执行测试。

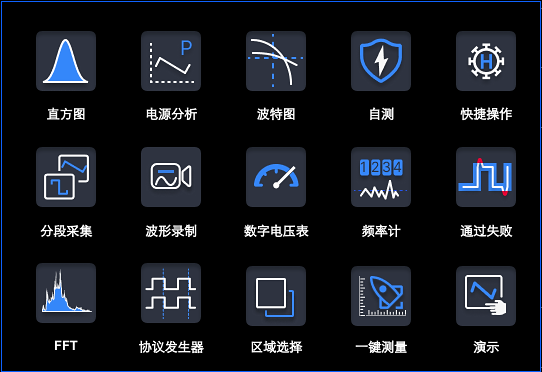

快捷操作功能

包括15种常用功能的快捷操作面板,无需查找,一键开启。使操作更快捷,测量更高效。

技术参数

型号 DPO7504E DPO7354E DPO7204E DPO7104E
通道 4通道示波器+1通道信号源+16通道逻辑分析仪
带宽 500MHz 350MHz 200MHz 100MHz
实时采样率 2GSa/s单通道,2GSa/s半通道,1GSa/s全部通道
存储深度 2Gpts(单通道),1Gpts(双通道),500Mpts(三四通道),250Mpts(全通道)
波形捕获率 500,000 wfms/s[25ns 点显示单通道 自动存储深度]
垂直分辨率 8 bit
垂直灵敏度 1 MΩ: 500μV/div ~ 10 V/div;50 Ω:500μV/div ~ 1 V/div
时基范围 500ps/div~1ks/div 1ns/div~1ks/div 2ns/div~1ks/div 2ns/div~1ks/div
时基精度 ±1 ppm ± 1 ppm/年
带宽限制 20 MHz、100MHz、200MHz、350MHz;每通道独立可选
触发类型

边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C

总线和解码 UART、I2C、SPI、LIN、CAN
数学运算

A+B、A-B、A*B、A/B、FFT、A&&B、A||B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、低通、高通、带通、带阻、AX+B、表达式

自动测量 51种参数测量,支持统计和分析
分析功能 频率计、数字电压表、电源分析、直方图、搜索、导航、波形录制、波特图
硬件录制和回放 超过200万帧(单通道)
输入耦合 直流、交流或接地
输入阻抗和电容 1 MΩ ± 1%,50 Ω ± 1% ;19 pF ± 3 pF
任意波形发生器 采样率200 MSa/s,垂直分辨率12 bit,最高输出频率25 MHz,正弦、方波、脉冲、三角波,噪声、直流、Sinc、指数、半失真、洛伦兹,双音多频,高斯,心电图等13种标准波形
数字通道 16路,1GSa/s采样率,
接口 USB HOST、USB DEVICE、LAN ;选配:HDMI,串口
屏幕 10.1英寸多点触控电容屏,256级波形灰度显示,余辉

产品价格表

型号模拟通道模拟带宽实时采样率存储深度波形捕获率数字通道内置信号源价格
DPO7102C 2CH 100MHz 2GSa/s 2Gpts 500,000 wfms/s -- -- ¥ 5,999.00
DPO7202C 2CH 200MHz 2GSa/s 2Gpts 500,000 wfms/s -- -- ¥ 7,999.00
DPO7352C 2CH 350MHz 2GSa/s 2Gpts 500,000 wfms/s -- -- ¥ 11,999.00
DPO7502C 2CH 500MHz 2GSa/s 2Gpts 500,000 wfms/s -- -- ¥ 17,999.00
DPO7104C 4CH 100MHz 2GSa/s 2Gpts 500,000 wfms/s -- -- ¥ 7,999.00
DPO7204C 4CH 200MHz 2GSa/s 2Gpts 500,000 wfms/s -- -- ¥ 9,999.00
DPO7354C 4CH 350MHz 2GSa/s 2Gpts 500,000 wfms/s -- -- ¥ 13,999.00
DPO7504C 4CH 500MHz 2GSa/s 2Gpts 500,000 wfms/s -- -- ¥ 19,999.00
型号模拟通道模拟带宽实时采样率存储深度波形捕获率数字通道内置信号源价格
DPO7102E 2CH 100MHz 2GSa/s 2Gpts 500,000 wfms/s 16CH 25MHz,1CH ¥ 9,399.00
DPO7202E 2CH 200MHz 2GSa/s 2Gpts 500,000 wfms/s 16CH 25MHz,1CH ¥ 11,399.00
DPO7352E 2CH 350MHz 2GSa/s 2Gpts 500,000 wfms/s 16CH25MHz,1CH ¥ 15,399.00
DPO7502E 2CH 500MHz 2GSa/s 2Gpts 500,000 wfms/s 16CH25MHz,1CH ¥ 21,399.00
DPO7104E 4CH 100MHz 2GSa/s 2Gpts 500,000 wfms/s 16CH25MHz,1CH ¥ 11,399.00
DPO7204E 4CH 200MHz 2GSa/s 2Gpts 500,000 wfms/s 16CH25MHz,1CH ¥ 13,399.00
DPO7354E 4CH 350MHz 2GSa/s 2Gpts 500,000 wfms/s 16CH25MHz,1CH ¥ 17,399.00
DPO7504E 4CH 500MHz 2GSa/s 2Gpts 500,000 wfms/s 16CH25MHz,1CH ¥ 23,399.00

型号及对比

系列 示波器带宽 通道数 实时采样率 其他
DPO7000系列
500MHz
350MHz
200MHz
100MHz
4通道示波器
1通道信号源
16通道逻辑分析仪
2GSa/s单通道
2GSa/s半通道
1GSa/s全部通道
5999-21999元
示波器/16通道逻辑分析仪/频谱分析仪/
任意波发生器/数字电压表/
频率计和累加器/协议分析仪;
2G存储深度;
200万帧的硬件实时波形录制和回放;
DPO8000系列
1GHz
800MHz
500MHz
300MHz
4通道示波器
2通道信号源
16通道逻辑分析仪
8GSa/s单通道
8GSa/s半通道
4GSa/s全部通道
示波器/16通道逻辑分析仪/频谱分析仪/
任意波发生器/数字电压表/
频率计和累加器/协议分析仪/协议发生器;
2G存储深度;
200万帧的硬件实时波形录制和回放;
HRDO4000系列
3GHz
2.5GHz
2GHz
1GHz
800MHz
500MHz
4通道示波器
2通道信号源
16通道逻辑分析仪
10GSa/s单通道
10GSa/s半通道
5GSa/s 全部通道
4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器
2G存储深度
HRDO2000系列
500MHz
350MHz
200MHz
100MHz
4通道示波器
1通道信号源
16通道逻辑分析仪
2.5GSa/s单通道
2.5GSa/s半通道
1.25GSa/s 全部通道
4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器
2G存储深度
DSO2D20(2GSa/s)系列
200MHz
350MHz
500MHz
2CH示波器
1CH信号源
2GSa/s单通道
1GSa/s全通道
2通道示波器
1通道信号发生器
5种串行协议触发和解码
32种自动测量统计分析
DSO2000系列
150MHz
100MHz
2通道示波器
1通道信号发生器
两路数字电压表
外触发
1GSa/s 2通道示波器
一路25MHz信号发生器
五种串行协议触发和解码
32种自动测量统计分析
SCPI远程控制
双路DVM功能
DPO6000系列
100MHz
200MHz
4通道示波器
两路信号发生器
16路逻辑分析仪
数字电压表
串行协议分析
FFT频谱分析
1GSa/s 400,000 帧 / 秒波形捕获率
16种触发功能,5种串行解码
64M存储深度,80,000段分段采集
7英寸WVGA(800*480)电容触摸屏
DSO4004C系列
80~250MHz 4通道示波器
+1通道信号源+ 外触发
DVM+自动量程功能
1GSa/s 示波器+信号发生器
7''高分辨率彩显(800x480);
64K存储,集成USB Host/Device,
支持U盘存储,系统升级
DVM数字万用表功能、自动量程;
DSO4004B系列
80-250MHz 4通道示波器
+ 外触发
+DVM+自动量程功能
1GSa/s 示波器
7''高分辨率彩显(800x480);
64K存储,集成USB Host/Device,
支持U盘存储,系统升级
DVM数字万用表功能、自动量程;
DSO4002C系列
70MHz—200MHz 2通道示波器
+ 外触发
+1通道信号源
1GSa/s 示波器+信号发生器
7''高分辨率彩显(800x480);
40K存储,集成USB Host/Device,
支持U盘存储,系统升级
MSO5000D系列
60MHz-200MHz 2(模拟)
+ 16(逻辑)
+ 外触发 .
1GSa/s(模拟),
500MSa/s(逻辑)
1M存储深度,混合信号示波器,
7吋高分辨率彩显(WVGA 800x480),
集成USB Host/Device,支持U盘存
储、系统升级, VGA功能(可选)
DSO5000P系列
70MHz-200MHz 2(模拟)
+ 外触发
1GSa/s 40K存储深度,7吋高分辨率彩显
(WVGA 800x480),集成USB Host/
Device, 支持U盘存 储、系统升级;
DSO5000M系列
60MHz-200MHz 2(模拟)
+ 外触发
1GSa/s 1M存储深度,7吋高分辨率彩显
(WVGA 800x480),集成USB Host/
Device, 支持U盘存 储、系统升级;
VGA功能(可选)
MSO7000BLG系列(已停产)
80-300MHz 4/2通道
+外触发
2GS/s(模拟)
1GS/s(逻辑)
示波器+逻辑分析仪+信号发生器
7''高分辨率彩显(800x480);
32K存储,集成USB Host/Device,
支持U盘存储,系统升级
DSO7000B系列(已停产)
60-300MHz 2/4通道 2GSa/s 2GS/s实时采样率,64K存储深度,
7吋高分辨 率彩显(WVGA 800x480),
集成USB Host/Device,
支持U盘存 储、系统升级;
