产品概述
HDG3000C任意信号发生器是集任意波形发生器、脉冲发生器、函数发生器、谐波发生器、频率计5大功能于一身；采用DDS直接数字频率合成技术，可生成稳定、纯净和低失真的输出信号；人性化的界面设计和键盘布局，给用户带来非凡体验；丰富的配置接口，可轻松实现仪器计算机控制，为用户测量提供更多解决方案。
- 频率范围(CH1/CH2)：1μHz ~ 100MHz/80MHz/60MHz/40MHz/25MHz；CH3：1μHz ~ 20MHz；
- 高达300MSa/s采样率，16bits垂直分辨率保证波形幅度的精度；
- 标配等性能双通道，相当于两个独立的信号源；CH3固定输出；
- 高达2M的存储深度，保证了创建更多的波形周期以及创建更好的波形细节；
- 丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等；
- 指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号；
- 4.3寸彩色TFT液晶显示屏，用户界面清晰直观；
- 内置高分辨80MHz频率计；
- 标准通讯界面：前置USB Host和后置USB Device；
- 内置16次谐波发生器功能，输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。

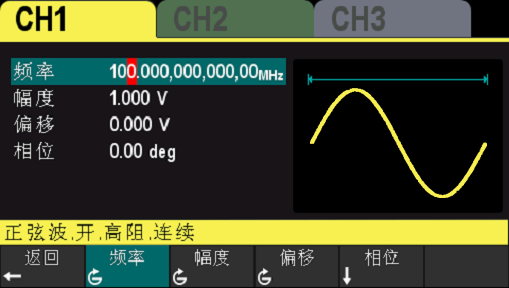

标配最高输出带宽100MHz正弦波
频率范围：1μHz~100MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

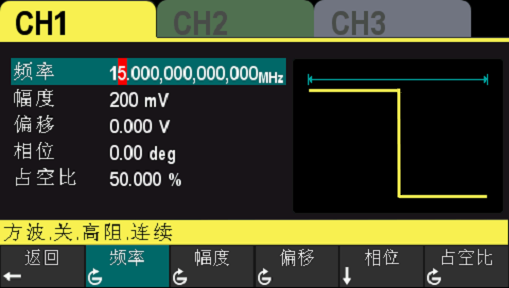

标配最高输出带宽15MHz方波
频率范围：1μHz~15MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

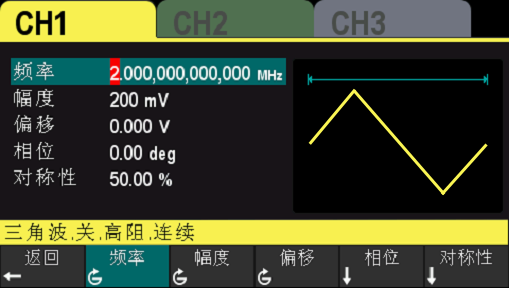

标配最高输出带宽2MHz三角波
频率范围：1μHz~2MHz；偏移可调：±5V；相位可调：0° ~ 360°；对称性可调：0%~100%。

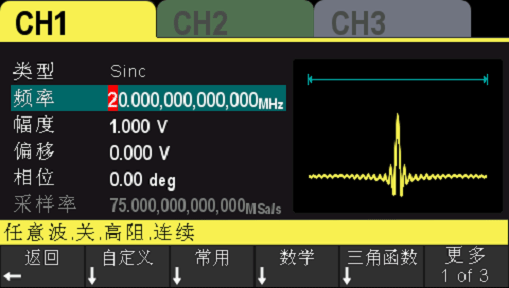

标配输出160余种任意波形
指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号。

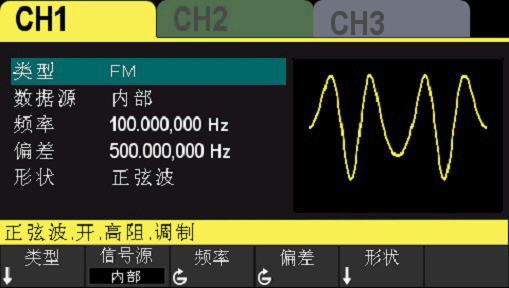

标配双通道输出调制波形AM/FM
丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等。

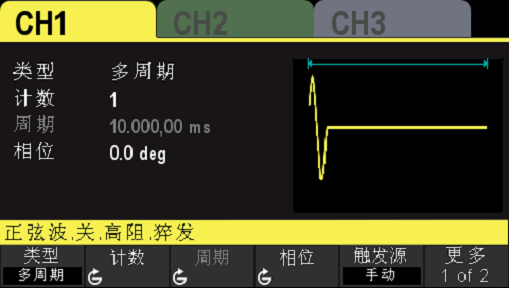

标配双通道输出猝发功能
支持由内部、手动或外部触发源控制猝发输出；支持三种猝发类型，包括多周期、无限周期和门控。

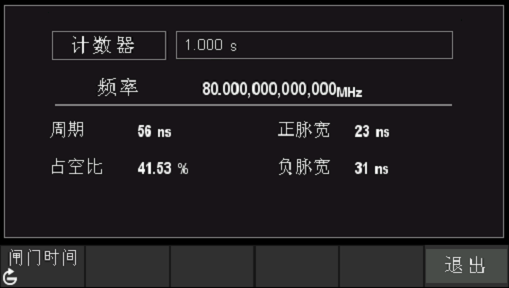

标配80MHz频率计数器
该仪器可以测量外部输入信号的频率、周期、占空比、正脉冲宽度和负脉冲宽度等参数。
技术参数
| 型号 | HDG3103C | HDG3083C | HDG3063C | HDG3043C | HDG3023C |
|---|---|---|---|---|---|
| 通道 | 3 | ||||
| 波形长度 | 2M | ||||
| 频率范围 | 100MHz | 80MHz | 60MHz | 40MHz | 25MHz |
| 采样率 | 300MSa/s | ||||
| 垂直分辨率 | 16Bits | ||||
| 波形 | |||||
| 标准波形输出 | 正弦波、方波、三角波、脉冲波、噪声、谐波 | ||||
| 任意波形输出 | 160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等 | ||||
| 频率特性(CH1/CH2) | |||||
| 正弦波 | 1μHz~100MHz | 1μHz~80MHz | 1μHz~60MHz | 1μHz~40MHz | 1μHz~25MHz |
| 方波 | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz |
| 脉冲波 | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz | 1μHz~15MHz |
| 三角波 | 1μHz~2MHz | 1μHz~2MHz | 1μHz~2MHz | 1μHz~2MHz | 1μHz~2MHz |
| 谐波 | 1μHz~50MHz | 1μHz~40MHz | 1μHz~30MHz | 1μHz~20MHz | 1μHz~10MHz |
| 噪声(-3dB) | 100MHz带宽 | ||||
| 任意波 | 1μHz~20MHz | 1μHz~20MHz | 1μHz~20MHz | 1μHz~15MHz | 1μHz~15MHz |
| 分辨率 | 1μHz | ||||
| 精度 | ±1ppm, 18~28℃ | ||||
| 方波特性 | |||||
| 上升/下降时间 | 典型（1KHz，1Vpp） | ||||
| ≥9ns | |||||
| 过冲 | 典型（100KHz, 1Vpp） | ||||
| ≤5% | |||||
| 占空比 | 0.001%~99.999%; | ||||
| 范围随频率变化而变化 | |||||
| 不对称性 | 周期的1% +4ns | ||||
| 三角波特性 | |||||
| 线性 | ≤ 峰值输出的1%（典型，1KHz，1Vpp，对称性100%） | ||||
| 对称性 | 0%~100% | ||||
| 脉冲波特性 | |||||
| 周期 | 67ns~1Ms | 67ns~1Ms | 67ns~1Ms | 67ns~1Ms | 67ns~1Ms |
| 脉冲 | ≥16ns | ≥16ns | ≥16ns | ≥16ns | ≥16ns |
| 上升/下降时间 | ≥9ns（受当前频率设置和脉宽设置限制） | ||||
| 过冲 | 典型（1KHz，1Vpp） | ||||
| ≤5% | |||||
| 任意波特性 | |||||
| 波形长度 | 2M | ||||
| 垂直分辨率 | 16 Bits | ||||
| 采样率 | 1μSa/s~62.5MSa/s, 1μSa/s分辨率 | ||||
| 上升/下降时间 | ≥9ns | ||||
| 过冲 | 典型（1Vpp） | ||||
| ≤5% | |||||
| 谐波特性 | |||||
| 谐波次数 | ≤16 | ||||
| 谐波类型 | 偶次谐波、奇次谐波、所有谐波 | ||||
| 谐波幅度 | 各次谐波幅度均可设置 | ||||
| 谐波相位 | 各次谐波幅度均可设置 | ||||
| 幅度特性（50Ω端接） | |||||
| 幅度范围 | ≤10MHz: 1mVpp ~ 10Vpp; | ||||
| ≤40MHz:1mVpp ~ 5.5Vpp; | |||||
| ≤60MHz: 1mVpp ~4Vpp; | |||||
| ≤80MHz:1mVpp ~ 2Vpp; | |||||
| ≤100MHz:1mVpp ~ 1.5Vpp; | |||||
| 精度 | 典型（1KHz正弦波，0V偏移，>10mVpp） | ||||
| ± 设置值的1% ± 5mVpp | |||||
| 幅度平坦度（相对于1kHz 正弦波，1Vpp，50Ω） | ≤5MHz: ±0.1dB; | ||||
| ≤15MHz: ±0.2dB; | |||||
| ≤25MHz: ±0.3dB | |||||
| ≤40MHz: ±0.5dB | |||||
| ≤60MHz: ±1.0dB | |||||
| 单位 | Vpp, mVpp, Vrms, dBm(50Ω阻抗) | ||||
| 分辨率 | 1mVpp | ||||
| 偏移特性（50Ω端接） | |||||
| 范围 | ±5Vpkac+dc | ||||
| 精度 | ±(设置值的1% + 5mV + 振幅的1%） | ||||
| 波形输出 | |||||
| 阻抗 | 50Ω | ||||
| 调制特性 | |||||
| 调制类型 | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | ||||
| AM | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部、外部、其他通道 | ||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | ||||
| 调制频率 | 2mHz~1MHz | ||||
| 调制深度 | 0%~120% | ||||
| DSB-AM | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部、外部、其他通道 | ||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | ||||
| 调制频率 | 2mHz~1MHz | ||||
| 调制深度 | 0%~120% | ||||
| FM | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部、外部、其他通道 | ||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | ||||
| 调制频率 | 2mHz~1MHz | ||||
| PM | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部、外部、其他通道 | ||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | ||||
| 调制频率 | 2mHz~1MHz | ||||
| 相位偏差 | 0°~360° | ||||
| ASK | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部、外部 | ||||
| 调制波 | 50%占空比的方波 | ||||
| 调制频率 | 2mHz~1MHz | ||||
| FSK | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部、外部 | ||||
| 调制波 | 50%占空比的方波 | ||||
| 调制频率 | 2mHz~1MHz | ||||
| PSK | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部、外部 | ||||
| 调制波 | 50%占空比的方波 | ||||
| 调制频率 | 2mHz~1MHz | ||||
| BPSK | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部 | ||||
| 数据源 | PN15码、PN21码、01码、10码 | ||||
| 调制频率 | 2mHz~1MHz | ||||
| QPSK | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部 | ||||
| 数据源 | PN15码、PN21码 | ||||
| 调制频率 | 2mHz~1MHz | ||||
| 3FSK | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部 | ||||
| 调制波 | 50%占空比的方波 | ||||
| 调制频率 | 2mHz~1MHz | ||||
| 4FSK | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 调制源 | 内部 | ||||
| 调制波 | 50%占空比的方波 | ||||
| 调制频率 | 2mHz~1MHz | ||||
| OSK | |||||
| 载波 | 正弦波 | ||||
| 调制源 | 内部，外部 | ||||
| 震荡时间 | 8ns~4.99975ms | ||||
| 调制频率 | 2mHz~1MHz | ||||
| PWM | |||||
| 载波 | 方波 | ||||
| 调制源 | 内部、外部、其他通道 | ||||
| 调制波 | 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg | ||||
| 调制频率 | 2mHz~50KHz | ||||
| 占空比偏差 | 0% ~ 50% | ||||
| 外部调制输入 | |||||
| 输入范围 | AM, DSB-AM, FM, PM, OSK, PWM：75mVRMS ~ ±5Vac+dc | ||||
| ASK, FSK, PSK：TTL电平 | |||||
| 输入带宽 | 50KHz | ||||
| 输入阻抗 | 10KΩ | ||||
| 扫频特性 | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 类型 | 线性 | ||||
| 方向 | 向上 | ||||
| 扫频时间 | 1ms ~ 50Ks | ||||
| 保持/返回时间 | 0ms ~ 50Ks | ||||
| 触发源 | 内部、外部、手动 | ||||
| 标记 | 同步型号的下降沿 | ||||
| 猝发特性 | |||||
| 载波 | 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外） | ||||
| 载波频率 | 1μHz~100MHz | 1μHz~80MHz | 1μHz~60MHz | 1μHz~40MHz | 1μHz~25MHz |
| 猝发计数 | 1 ~ 2000 000 000 | ||||
| 起始/停止相位 | 0° ~ 360° | ||||
| 内部周期 | 2μs ~ 500s | ||||
| 门控源 | 外部触发 | ||||
| 触发源 | 内部、外部、手动 | ||||
| 频率计 | |||||
| 测量功能 | 频率、周期、正/负脉冲宽度、占空比 | ||||
| 频率 | 1μHz~80MHz | ||||
| 闸门时间 | 10ms~16s | ||||
| 输入信号范围 | 0~3.3V | ||||
| 触发特性 | |||||
| 触发输入 | |||||
| 电平 | TTL-兼容 | ||||
| 斜率 | 上升或下降（可选） | ||||
| 脉冲宽度 | >100ns | ||||
| 触发输出 | |||||
| 电平 | TTL-兼容 | ||||
| 脉冲宽度 | >60ns | ||||
| 最大频率 | 1MHz | ||||
| 参考时钟 | |||||
| 外部参考输入 | |||||
| 锁定范围 | 10MHz±50Hz | ||||
| 电平 | 低电平：0~400mV，高电平：2.5V~5 V | ||||
| 锁定时间 | <2s | ||||
| 输入阻抗 | 50Ω, DC耦合 | ||||
| 内部参考输出 | |||||
| 频率 | 10MHz ± 50Hz | ||||
| 电平 | 3.3Vpp | ||||
| 输出阻抗（典型值） | 50Ω, DC耦合 | ||||
| 同步输出 | |||||
| 电平 | TTL-兼容 | ||||
| 阻抗 | 50Ω，标称值 | ||||
| CH3输出 | |||||
| 标准波形输出 | 正弦波、方波、三角波、噪声、谐波、DC | ||||
| 任意波形输出 | 160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频等 | ||||
| 频率 | 正弦波：1uHz ~ 20MHz | ||||
| 方波：1uHz ~ 5MHz | |||||
| 三角波：1 uHz ~ 1 MHz | |||||
| 谐波：1uHz ~ 5MHz | |||||
| 任意波：1uHz ~ 15MHz | |||||
| 频率精度 | ±1ppm, 18~28℃ | ||||
| 采样率 | 150MSa/s | ||||
| 数据长度 | 8K | ||||
| 垂直分辨率 | 12bit | ||||
| 幅度 | 2 mVpp ~ 7 Vpp（高阻） | ||||
| 输出阻抗 | 50Ω | ||||
| 通用特性 | |||||
| 接口 | USB Host，USB Device | ||||
| 显示 | 4.3寸彩色TFT液晶显示屏 | ||||
| 电压 | 100-120VACRMS(±10%),45Hz到440Hz，CATⅡ | ||||
| 120-240VACRMS(±10%),45Hz到66Hz，CATⅡ | |||||
| 功率 | <30W | ||||
| 保险丝 | T, 0.5A（慢熔）, 250V, 5x20mm | ||||
| 环境 | |||||
| 温度范围 | 操作：10℃ ~ 40℃ | ||||
| 非操作：-20℃ ~ 60℃ | |||||
| 湿度范围 | ≤+104℉(≤+40°C): 相对湿度≤90% | ||||
| 106℉~122℉ (+41°C ~50°C): 相对湿度≤60% | |||||
| 海拔高度 | 操作：3000米以下 | ||||
| 非操作：15000米以下 | |||||
| 机械规格 | |||||
| 尺寸（宽×高×深） | 318mm x 110mm x 150mm | ||||
| 重量 | 2.5KG | ||||
