GPT-12000系列 200VA电气安全分析仪

型号:GPT-12004 / GPT-12003 / GPT-12002 / GPT-12001
分类 嘉品推荐 > GWinstek > 安规测试仪 适用行业 家电整机制造 、 PCB 电子线路板 、 电子元器件制造 摘要 VA交流测试 安规测试 VA电气安全分析 交流耐压测试 直流耐压测试 绝缘电阻测试 接地阻抗测试 系列电气安全分析
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述


安规测试 明察秋毫

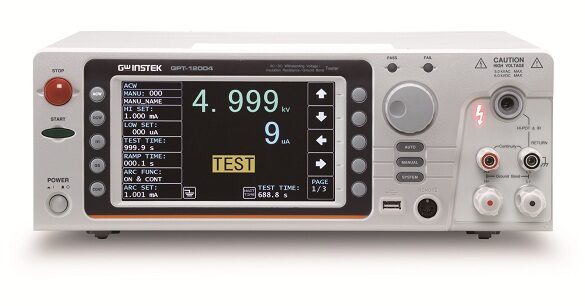

GPT-12000系列 200VA电气安全分析仪

交流耐压测试(ACW), 直流耐压测试(DCW), 绝缘电阻测试(IR), 接地阻抗测试(GB)


全系提供4个机型


安规测试一定要保证安全

GPT-12000系列电气安全分析仪最高提供AC 200VA输出容量, 符合IEC61010-2-034标准(测量/控制和实验室用电气设备的安全要求一绝缘电阻测量设备和耐压强度测试设备的特殊要求)。

提供IEC、EN、UL、CSA、 GB、JIS 等要求对各种电子/电气产品或零部件进行测试的安全规定。

我们重视用户做安规测试中的安全, 提供安全锁, 多种远程控制方式, 安全放电等功能。


安规测试一定要重视精度

GPT-12000系列电气安全分析仪提供宽范围电压/电流设定, 提供更高的测量分辨率。

输出设置/测量范围: 交流耐压测试(AC 5kV/40mA max)、直流耐压测试(DC 6kV/10mA max)、绝缘电阻测试(DC 1200V/50GΩ max)、接地电阻测试(AC 32A/650mΩ max)、接地导通测试(DC100mA/70Ω max)。

测量分辨率(交流耐压: 1μA;直流耐压: 0.1μA; 绝缘电阻: 0.1MΩ; 接地电阻: 0.1mΩ; 导通测试: 0.01Ω)


安规测试一定要考虑功能

GPT-12000系列全系提供电压上升和下降时间设置,大电容测试能力(高达47uF)。

GPT-12000系列不仅仅提供测试结果的展示, 还提供测试电压/电流与测试结果的曲线扫描功能, 让用户可以分析测试过程中电压/电流情况, 特别方便用于查找绝缘击穿情况。



更多视频分享内容:

GPT-12000操作视频

产品特性

  • 200VA交流测试容量
  • 符合IEC 61010-2-034安全规范要求
  • 7" LCD彩色显示屏
  • True RMS电流量测
  • 电容负载测试能力高达47μF
  • 提供统计分析/扫描功能
  • 上升/下降时间可调
  • 测试数据U盘储存功能
  • 提供后面板输出
  • 过零启动操作
  • 接口:RS-232C, USB host/device, Signal I/O, GPIB (选配)

技术规格

快速选型

型号 主要功能 后面板输出 容量 导通 标准接口
GPT-12004 AC/DC/IR/GB √ 200VA √ USB/RS-232/I/O口
GPT-12003 AC/DC/IR √ 200VA √ USB/RS-232/I/O口
GPT-12002 AC/DC √ 200VA √ USB/RS-232/I/O口
GPT-12001 AC √ 200VA √ USB/RS-232/I/O口

详细规格

本规格适用于GPT-12000在15℃~35℃下通电至少30分钟。

一般信息

显示

7” LCD

存储

手动模式100组;自动模式100组

电源

AC 100V~240V ± 10%, 50Hz/60Hz

尺寸& 重量

380(W) x 148(H) x454(D)mm /约 15kg

交流耐压测试

输出电压范围

0.050kV~ 5.000kV

输出电压分辨率

1V

输出电压精度

± (1% of setting +5V) (空载)

最大额定负载(Table1)

200VA (5kV/40mA)[GPT-12XXX]

最大额定电流

40mA[GPT-12XXX]

0.001mA~10mA(0.05k≤V≤0.5kV)

0.001mA~40mA(0.5kV<V≤5kV)

输出电压波形

正弦波

频率

50 Hz / 60 Hz

电压变动率

± (1% +5V)[Maximum rated load--no load]

电压表精度

± (1% of reading+ 5 V)

电流测量范围

0.001mA~40.00mA [GPT-12XXX]

电流分辨率

1uA (1uA~9.999mA)

10uA(10.00mA~40.00mA)

电流测量精度

± (1.5% of reading+30uA)

判断精度

± (3% of setting+30uA)

上/下限判定功能

Yes

ARC 侦测

Yes

上升时间控制功能

Yes

RAMP TIME (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN 时间

0.0~999.9S

TIMER (测试时间)²

OFF, 0.3S~999.9S

GND

ON/OFF

WAIT TIME(等待时间)

0.0~999.9S

1, 达到50V/10mA的设定电压至少需要0.3秒。
2, 只有当上电流设置在30毫安以下时,定时器才能关闭。

直流耐压测试(适用于GPT-12002/12003/12004)

输出电压范围

0.050kV~ 6.000kV¹

输出电压分辨率

1V

输出电压精度

±(1% of setting +5V) With no load

最大额定负载

50W(5kV/10mA) [GPT-12xxx]

最大额定电流

10mA [GPT-12XXX]

0.001mA~2mA(0.05kV£V£0.5kV)

0.001mA~10mA(0.5kV<V£6kV)

电压表精度

± (1% of reading+ 5 V)

电压分辨率

± (1% +5V)[Maximum rated load ->no load]

电流测量范围

0.001mA-10.00mA

电流测量分辨率

0.1uA

0.1uA (0.1uA~999.9uA)

1uA(1uA~9.999mA)

10uA(10.00mA)

电流测量精度

±(1.5% of reading+3uA) when I<1mA

±(1.5% of reading+30uA) when I≥1mA

判断精度

± (3% of setting+30uA)

上/下限判定功能

Yes

ARC 侦测

Yes

上升时间控制功能

Yes

RAMP TIME (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN 时间

0.0~999.9S

TIMER (测试时间)

OFF, 0.3S~999.9S

GND

ON/OFF

等待时间

0.0~999.9S

最大电容负载直流模式

1uF

¹ 达到50V/2mA的设定电压至少需要0.3秒。

绝缘电阻测试(适用于12003/12004)

输出电压

50V-5000V

输出电压分辨率

50V

输出电压精度

±(1% of setting +5V) with no load

电阻测量范围

0.1MΩ~50GΩ

测试电压 / 测量范围 / 测量精度

50V≤V≤450V

0.1MΩ~1MΩ

5% of reading + 3 count

1MΩ~50MΩ

5% of reading + 1 count

51MΩ~2GΩ

10% of reading + 1 count

500V≤V≤5000V

0.1MΩ~1MΩ

5% of reading + 3 count

1MΩ~500MΩ

5% of reading + 1 count

501MΩ~9.999GΩ

10% of reading + 1 count

10G~50GΩ

20% of reading + 1 count¹

测试电压

Display Range

50V≤V≤100V

000.1MΩ~10.00GΩ

150V≤V≤450V

000.1MΩ~20.00GΩ

500V≤V≤5000V

000.1MΩ~50.00GΩ

电压调节

± (1% +5V) [Maximum rated load ->no load

电压表精度

±(1% of reading +5V)

短路电流

10mA max.

输出阻抗

2kΩ

上/下限判定功能

Yes

上升时间控制功能

Yes

RAMP UP (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN(下降时间)

0.0~999.9S

等待时间

0.0~999.9S

TIMER (测试时间)

0.3S~999.9S2

GND

ON/OFF

注意:当绝缘电阻接地模式打开时,需要执行GND OFFSET动作。

1当绝缘电阻接地方式为ON时,可以保证最大30Gohm。

2当绝缘电阻接地模式打开时,测试时间从0.5秒开始。

接地阻抗测试(适用于GPT-12004)

输出电流范围

3.00A~32.00A

输出电流精度

±(1% of setting+0.2A) when 3A≤I ≤8A

±(1% of setting+0.05A) 8A < I ≤ 32A

输出电流分辨率

0.01A

测试电压

Approximately max. 8VAC (open-circuit)

频率

50Hz/60Hz selectable

电阻表测量范围

1mΩ ~ 650mΩ

电阻表测量分辨率

0.1mΩ

电阻表测量精度

±(1% of reading+2mΩ)

电阻表判断精度

±(1% of setting+2mΩ)

上下限判定功能

Yes

TIMER (测试时间)

0.3S~999.9S

GND

ON/OFF

导通测试

输出电流

100mA(DC)

电阻表测量范围

0.10Ω~70.00Ω

电阻表测量分辨率

0.01Ω

电阻表测量精度

±(10% of reading+2Ω)

电阻表判定精度

±(10% of setting+2Ω)

上下限判定功能

Yes

TIMER (测试时间)

0.3S~999.9S

接口

REMOTE (远程端子)

Yes

SIGNAL IO

Yes

RS-232

Yes

USB (Device)

Yes (USB 2.0)

Rear Output

Yes

USB (Host) for data output port

Yes (USB 2.0)

GPIB

Yes (选配)

点击下载

标配与配件

标准附件
快速操作手冊 x 1,
CD x1,
电源线 x 1,
Interlock key x 1,
程控端子线 GHT-119 x 1,
测试线 GHT-115 x 1 for GPT-12003/12002/12001
测试线 GHT-115 x 1, GTL-215 x 1 for GPT-12004


选配
Opt.1 GPIB卡


选购配件
GHT-113 高压测试枪
GHT-205 高压测试探棒
GTL-232 RS232C数据线, 9-pin Female to 9-pin, null Modem for Computer
GTL-246 USB线, A-B type, approx. 1.2m
GTL-248 GPIB线, approx. 2m

订购信息

GPT-12004 AC/DC/IR/GB 电气安全分析仪

GPT-12003 AC/DC/IR 电气安全分析仪

GPT-12002 AC/DC 电气安全分析仪

GPT-12001 AC电气安全分析仪
