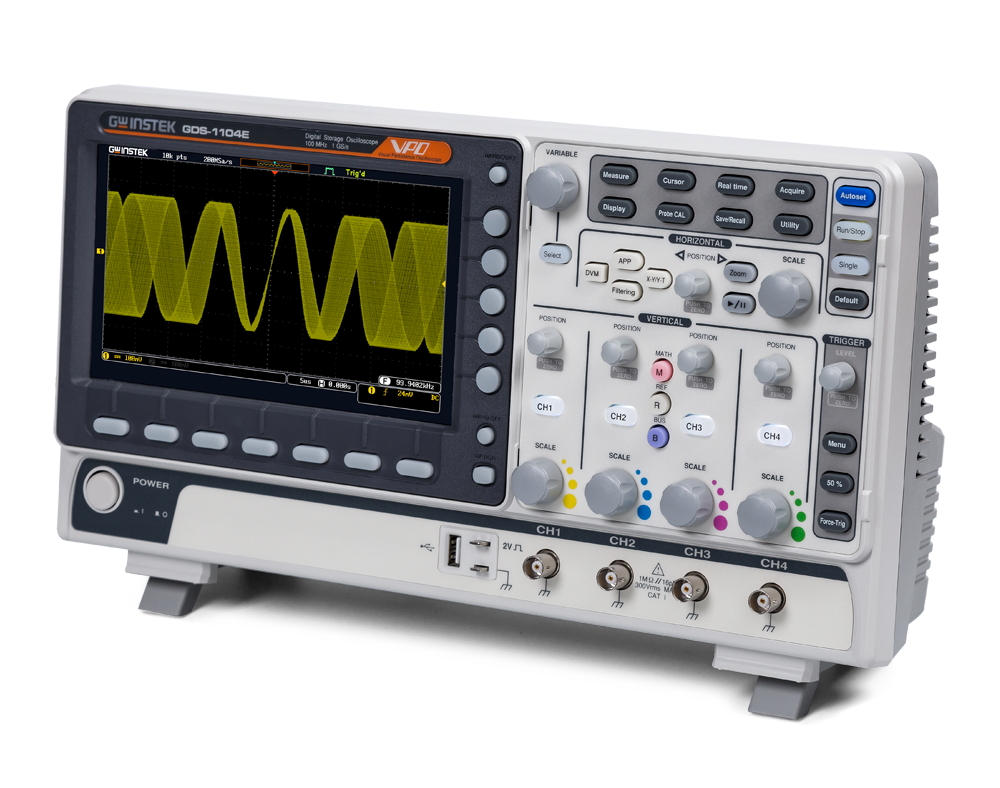

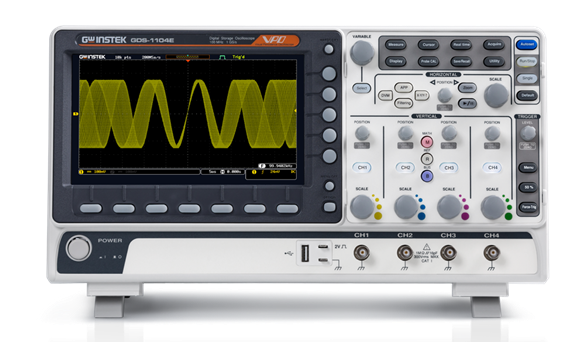

GDS-1000E系列 数字存储示波器

型号:GDS-1102E / GDS-1104E / GDS-1152E
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

为教育而生,GDS-1000E数字示波器!

GDS-1000E系列数字存储示波器拥有100/150MHz带宽,2/4模拟输入通道。 以更强大的功能表现,让基础型数字示波器添加了更多样化的色彩,让初级使用者能奢华的享受量测所带来的乐趣以及价值,这正是固纬电子在量测产业的新使命。


每通道10M记录长度使得量测结果更加的细腻,让每-次的波形擷取都能抓住信号的细节。工程师往往在量测基础电子电路信号时,因为抓不到波形的细节而 苦恼,现在,GDS-1000E 系列示波器具备独立每通道10M之记录长度,让所有的量测细节都无所遁形。

GDS-1000E系列示波器拥有8"、800x480WVGA 液晶显示器,同时具备256色阶显示功能,在量测快速变化的模拟信号时,能更层次分明的展现波形的细节,另外, 高达100,000wfms/s的波形更新率,让工程师能更清楚的了解信号变化的层次, 轻松地找到瞬间信号变化问题之所在。1Mpts的FFT信号显示让示波器的频域显示功能变得更加细致,工程师能够清楚地观察到频域信号的分布细节,流畅且快速的响应更能凸显信号问题之所在,强大的FFT功能仿佛在示波器上就能实现高效能之频谱分析量测,对于科技业以及教育界来说确实是一量测利器。

GDS-1000E系列示波器针对垂直电压位置调整、水平时间位置调整以及触发准位调整提供了- -键归零的功能设置。当工程师在做负载的波形调整以及观测时,常 常需要使用各种项目的归零来重新量测或调整波形,甚至需要重新设置触发准位, 所以一键归零的功能可以节省工程师在长时间调整旋钮所耗费的时间。


针对高校实验教学需求,GDS-1000E 系列示波器提供多种专属功能。提供探头补偿校准自动导引功能,给初学者带来-步步引导式探棒补偿教学。高校实验中常 用功能提供了4个专属实验1仿真快捷键:APP功能带来多款智能软件提供独有 的测量功能; DVM数字电压表; Filtering 数字滤波器可以设定每个通道独立设置 高通/低通/带通滤波器; X.Y/Y.T 快速XY模式- -键提供快速李莎育图形。


GDS-1000E 系列示波器提供36项自动测量参数可选择,实现多种专属量测功能。另外提供波形运算功能,基本数学运算:加、减、乘、除、FFT,以及高级数学运算,提供15种高级函数运算(Intg、Diff、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan),提供函数/变量/数值/运算符/测量值等为基础的用户自定义数学函数公式(多达60种用户自定义波形函数参数设定)。



GDS-1000E探头校准自动导引功能

产品特性

  • 100MHz,2/4通道;150MHz,2通道
  • 最大1GSa/s实时采样率
  • 每通道提供最大10M记录长度
  • 1M点的FFT信号显示
  • 8" WVGA显示屏,256色阶显示
  • 提供4个专属实验/仿真快捷键(APP,DVM,Filtering,XY/YT)
  • 提供探头补偿校准自动导引功能
  • 实时捕获一键启动
  • 高级光标显示功能
  • 一键归零设置功能
  • 可安装数据记录器(DataLog), 长达100小时波形自动存储功能
  • 标配USB接口,4通道机种配置LAN接口

技术规格

快速选型

型号 带宽 采样率 存储深度 通道数 标配接口
GDS-1102E 100MHz 1GSa/s 每通道10M 2 USB
GDS-1104E 100MHz 1GSa/s 每通道10M 4 USB/LAN
GDS-1152E 150MHz 1GSa/s 每通道10M 2 USB

详细规格

机种 通道数 带宽(-3dB), 上升时间, 带宽限制
GDS-1102E 2 + Ext DC~100MHz (-3dB), 3.5ns, 20MHz
GDS-1104E 4 DC~100MHz (-3dB), 3.5ns, 20MHz
GDS-1152E 2 + Ext DC~150MHz (-3dB), 2.3ns, 20MHz
规格
垂直 垂直分辨率 8 bit :1mV~10V/格
输入耦合 AC, DC, GND
输入阻抗 约1MΩ// 16pF
直流增益准确度 2mV~10V/格: ±3% ; 1mV/格: ±5%
极性 正向 & 反向
最大输入电压 300Vrms, CAT I
偏移位置范围 1mV/格 : ±1.25V
2mV/格 ~ 100mV/格 : ±2.5V
200mV/格 ~ 10V/格 : ±125V
波形讯号处理 +, -, ×, ÷, FFT, 用户自定义义运算, 数字滤波器
FFT: 1M点FFT
FFT垂直刻度提供: Linear RMS 或 dBV RMS
FFT窗口类型: Rectangular, Hamming, Hanning, 或 Blackman
触发 来源 CH1, CH2, CH3*, CH4*, Line, EXT**
*仅4通道机种 ; **仅2通道机种
触发模式 自动 (100 ms/div以下文件位支持滚动模式), 一般, 单次
触发类型 边沿, 脉波宽度, 视频, 矮波, 上升 & 下降沿, 超时, 交替,
事件延迟(1~65535事件可选), 时间延迟(4ns~10s可选)
闭锁范围 4ns ~ 10s
耦合 AC, DC, LF rej., Hf rej., Noise rej.
灵敏度 1格
外部触发 范围 ±15V
灵敏度 DC ~ 100MHz 约100mV
输入阻抗 1MΩ±3%~16pF
水平 时基范围 5ns/格 ~ 100s/格 (1-2-5 顺序)
滚顿 100ms/格 ~ 100s/格
前置触发 最大10格
后置触发 最大2,000,000格
时基准确率 在任何 ≥ 1 ms的间隔中为±50 ppm
实时取样率 最大1GSa/s
内存长度 每通道最大10Mpts
获取模式 一般, 平均, 峰值检测, 单次
峰值检测 2ns (典型值)
平均 2 ~ 256可选
X-Y模式 X-轴输入 通道1; 信道3* (*仅4通道机种)
Y-轴输入 通道2; 信道4* (*仅4通道机种)
相位移 100kHz时±3°
测量 游标测量 可量测: 幅度, 时间, 门控 ; 光标间电压差( ΔV) ; 光标间时间差( ΔT)
单位: 秒(s), 频率(1/s), 相位(degree), 比例(%)
自动量测 36组: Pk-Pk, Max, Min, Amplitude, High, Low,
Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,
ROVShoot, FOVShoot, RPREShoot, FPREShoot,
Frequency, Period, RiseTime, FallTime,
+Width, -Width, Duty Cycle, +Pulses, -Pulses,+Edges, -Edges,
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
自动计数 6位数, 测试范围由2Hz至额定带宽
前面板控制功能 自动设置 单一按键自动设置所有信道的垂直, 水平以及触发系统, 具有撤销自动设置功能
储存设定 20组
储存波形 24组
显示 TFT LCD 类型 8" TFT WVGA 彩色显示
显示分辨率 800水平× 480垂直 像素 (WVGA)
补点 Sin(x)/x
波形显示 点, 向量, 可调余晖(16ms~4s), 无限
波形更新率 最快100,000 波形/每秒
显示格式 8 x 10格
显示模式 YT, XY
界面 USB接口 USB 2.0 High-speed host port x1,
USB 2.0 High-speed device port x1

以太网络端口(LAN)

RJ-45连接器, 10/100Mbps with HP Auto-MDIX
(仅GDS-1104E)
Go-NoGo BNC 最大5V/10mA, TTL集极开路输出
安全锁孔 机器背面提供标准Kensington安全插槽
多国语言选单 提供
其他规格 操作环境 温度: 0°C ~ 50°C.
于40°C相对湿度 ≤80% 或 于41°C ~ 50°C相对湿度≤ 45%
在线帮助 支援
尺寸 380mm x 208mm x 127.3mm
重量 约2.8公斤

此规格适用条件:+20℃~+30℃操作环境,热机30分钟以上

点击下载

标配与配件

使用手册,电源线,被动电压探棒(每通道一个)

订购信息

GDS-1102E 100MHz,2通道,数字存储示波器

GDS-1104E 100MHz,4通道,数字存储示波器

GDS-1152E 150MHz,2通道,数字存储示波器

点击购买
