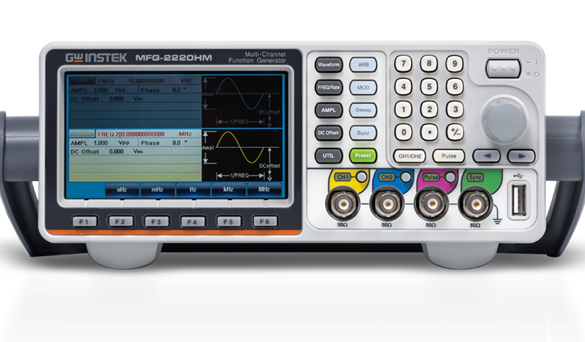

MFG-2220HM

型号:MFG-2220HM
分类 嘉品推荐 > GWinstek > 信号发生器 适用行业 通讯数码电子产品 、 半导体晶圆检测 、 电子元器件制造 摘要 音频电路或装置如扬声器测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

MFG-2220HM双通道任意波形信号发生器,包括了CH1与CH2为两个最高频率为200MHz的等性能双通道AFG(任意波形信号发生器);脉冲信号发生器,频率可达25MHz;可以满足多种领域的教学与产业的应用。
MFG-2220HM中的AFG通道可输出正弦波,方波,三角波..等一般常用波形。更有250MHz/s采样率、125MHz波形重复率、14位分辨率、16k点内存深度的"真实逐点输出”任意波形特性;部分型号具有AM/FM/PM/FSK/PWM调变、Sweep,Burst,Trigger,150MHz 频率计等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。25MHz的脉冲发生器为标准配备,可独立输出的脉冲发生器为一功能完整脉冲信号源,除一般脉冲宽度可调外,其上升/下降时间(Leading and Trailing Edge Time)可调,可当作触发信号的应用。
MFG-2220HM的AFG搭配AWES(Arbitrary Waveform Editing Software)任意波形编辑PC端软件,用户可以简单的快速编辑任意波形。DWR (Direct Waveform Reconstruction)直接波形重现的能力,让使用者可以搭配固纬多数的GDS系列数字示波器撷取波形并加载任意波形发生器,达到波形记录及重建的功能。使用者更可以通过内建的66种波形进行任意编辑,整段或分段输出。

MFG-2220HM可提供不同产业所需要的各种特殊双通道波型,IQ调变信号,低频震动仿真,汽车传感器信号仿真,AM,FM等广播信号,PWM马达或风扇控制信号,脉波同步信号,脉冲噪声,音频电路或装置如扬声器的测试,适用于多种领域,在科学研究,教育,研发,生产和品管等各阶段的应用。

MFG-2220HM操作视频

产品特性

  • 两个等性能同步双通道可达200MHz
  • 并有多种“通道间相加、耦合、追踪、相位差等相关性”功能
  • 提供全功能脉冲信号发生器(频率可达25MHz,上升/下降时间10ns~400us可调,脉宽可调最低20ns)
  • "真实逐点输出"的任意波功能,取样率高达250MSa/s
  • 125MHz波形重复率,分辨率14位,内存长度16k点
  • 150MHz带宽/8位的频率计数器
  • 多种调变功能:AM、FM、PM、ASK、FSK、PSK、SUM和PWM
  • 接口:USB Host/ USB Device/ LAN
  • 4.3" TFT 彩色显示

技术规格

通道1 通道2
波形 正弦波,方波,三角波,脉冲波,斜波,ARB
任意波功能
采样率 250MSa/s
重复率 125MHz
波形长度 16k points
振幅分辨率 14 bits
抖动(Period to Period) 500ps
最小上升/下降时间 6ns
非易失性存储器 64
频率特性
正弦波 200MHz
方波 60MHz
三角波,斜波 5MHz
分辨率 1uHz
精度 ±20 ppm
老化率 ±3 ppm, 每年
输出特性
振幅
范围 1 mVpp ~ 10 Vpp ≤20MHz
1 mVpp ~ 5 Vpp ≤70MHz
1 mVpp ~ 2Vpp ≤120MHz
1 mVpp ~ 1 Vpp ≤200MHz
精度 设定值的± 1% ±1 mVpp
(1 kHz正弦波/接 50Ω负载,>10mVpp , DC偏压设置 0V)
分辨率 0.1 mV 或 4 digits
单位 Vpp、Vrms、dBm
平坦度 ±0.1 dB ≤10MHz
±0.2 dB ≤60MHz
±1 dB ≤100MHz
±1.5 dB ≤160MHz
±3 dB ≤200MHz
(sinewave relative to 1 kHz/接 50Ω负载 )
偏压
范围 ±5 Vpk ac +dc (接50Ω负载)
±10Vpk ac +dc (开路)
精度 设定值的1% + 5 mV+ 0.5%振幅(接50Ω负载 )
正弦波特性
谐波失真 –60 dBc DC~200KHz, Ampl>0.1 Vpp –55 dBc 200KHz~1 MHz, Ampl>0.1 Vpp –45 dBc 1MHz~10 MHz, Ampl>0.1 Vpp
–35 dBc 10MHz
~30 MHz, Ampl>0.1 Vpp –30dBc 30MHz~200 MHz, Ampl>0.1 Vpp
非谐波杂散 典型值 (0dBmt)
<10MHz:
≤-65dBc > 10MHz: ≤-65dBc+6dB/octave
相位噪声 典型值 (0dBm,10KHz offset)
10MHz:
≤-115dBc/Hz
THD <0.1%(10Hz - 100KHz), Ampl>0.1 Vpp
方波特性
上升/下降时间 ≤6ns 最大输出.
(接 50Ω
负载)
过激 < 5%
不对称 1% 周期+5 ns
可调占空比 ≤50MHz 0.01% ~ 99.99%, (受当前频率设置的限制)
抖动(rms) 500pS
脉冲特性
上升/下降时间 ≥6ns
周期 25ns to 1000000s
脉冲宽度 ≥10ns
过激 <5%
可调占空比 _
抖动(rms) ≤5MHz: 2ppm+500ps
>5MHz: 500ps
斜波特性
线性度 < 0.1% 峰值输出
对称性 0% ~100%(0.1% 分辨率)
AM 调制
载波波形 正弦波,方波,三角波,脉冲波,斜波,ARB
调制波形 正弦波,方波,三角波 ,上/下斜波
调制频率 2 mHz~50KHz (Int)
DC ~ 50KHz (Ext)
深度 0% ~ 120.0%
信号来源 内部 / 外部
FM 调制
载波波形 正弦波,方波,三角波,斜波
调制波形 正弦波,方波,三角波,上/下斜波
调制频率 2 mHz ~ 50KHz (Int);DC ~ 50KHz (Ext)
频率偏移 DC~ 0.5*最大频率
信号来源 内部 /外部
PM 调制
载波波形 正弦波,方波,三角波,斜波
调制波形 正弦波,方波,三角波,上/下斜波
调制频率 2 mHz ~ 50KHz (Int);DC ~ 50KHz (Ext)
相位偏移 0°~360°
信号来源 内部/ 外部
PWM 调制
载波波形 脉冲波
调制波形 正弦波,方波,三角波,上/下斜波
调制频率 2 mHz ~50KHz (Int); DC ~ 50KHz (Ext)
宽度深度 0%~100.0%
信号来源 内部/ 外部
SUM 调制
载波波形 正弦波,方波,三角波,脉冲波,斜波,噪音
调制波形 正弦波,方波,三角波,上/下斜波
调制频率 2 mHz ~ 50KHz (Int); DC~ 50KHz (Ext)
宽度深度 0%~100.0%
信号来源 内部 / 外部
SWEEP
波形 正弦波,方波,三角波,斜波
类型 线性或对数
起始/终止频率 1uHz ~最大频率
扫描时间 1 ms ~ 500 s
扫描方向 上或下
信号来源 内部 / 外部/手动
BURST
波形 正弦波,方波,三角波,斜波,ARB
频率 1uHz~100MHz
脉冲计数 1 ~ 1000000 循环或无限,门控
起始/终止相位 0° ~ +360.0°
内部周期 1 ms ~ 500 s
门控来源 外部触发
触发来源 单词,外部,内部
触发延迟(N-Cycle, Infinite) 0 ns ~ 100s
FSK
载波波形 正弦波,方波,三角波,脉冲波,斜波
调制波形 50% 方波占空比
内部频率 2 mHz ~ 1 MHz
调频范围 1uHz ~最大频率
信号来源 内部 / 外部
ASK
载波波形 正弦波,方波,三角波,脉冲波,斜波
调制波形 50% 方波占空比
内部频率 2 mHz~1 MHz
振幅范围 1mVpp~ 10Vpp
信号来源 内部/ 外部
PSK
载波波形 正弦波,方波,三角波,脉冲波,斜波
调制波形 50% 方波占空比
内部频率 2 mHz ~ 1 MHz
相位范围 0°~360°
信号来源 内部/外部
其他调制 _
频率计数器
范围 5Hz~ 150MHz
分辨率 8 位/s
灵敏度 35mVrms-30Vrms(5Hz ~ 150MHz)
参考输出
输出电压 3.3 Vp-p 方波
输出阻抗 50Ω, AC 耦合
输出频率 26.8436MHz
参考输入
输入电压 0.5Vp-p ~ 5Vp-p
输入阻抗 1kΩ, 不平衡, AC 耦合
输入频率 26.8436MHz ± 10Hz
波形 正弦波或方波 (50±5% duty)
外部调制输入
类型 AM, FM, PM,PWM, SUM
电压范围 ± 5V满量程
输入阻抗 10kΩ
频率 DC - 50kHz
外部触发输入
类型 FSK, 丛发, 扫描
输入电平 TTL兼容
斜度 上升或下降 (可选)
脉冲宽度 >100ns
输入频率 DC - 1MHz
触发输出
类型 丛发,扫描
输入电平 TTL 兼容
坡度 上升或下降 (可选)
脉冲宽度 >100ns
脉冲发生器 Y
保存/调取 10组设定存储
接口 USB Devies,LAN,USB HOST
显示 4.3 TFT
一般规格
电源 AC100~240V , 50~60Hz
消耗功率 35W
操作环境 符合规格的温度 : 18 ~ 28∘C
操作温度 : 0 ~ 40∘C
相对湿度: ≤ 80%, 0 ~ 40°C; ≤ 70%, 35 ~ 40°C
安装类别: CAT Ⅱ
工作高度 2000 米
存储温度 -10 ~ 70∘C,湿度: ≤70%
尺寸 (WxHxD) 266(W)×107(H)×293(D) mm
重量 约2.5 kg

点击下载

标配与配件

配件 GTL-110× 2, 使用说明书×1, 电源线×1
