GDS-2000HD 12bit数字示波器

型号:GDS-2000HD
分类 嘉品推荐 > GWinstek > 示波器 > 12bit 数字示波器 适用行业 通讯数码电子产品 、 PCB 电子线路板 、 电子元器件制造 摘要 FFT频谱分析 协议分析 浮地测量 峰值检测 光标测量 自动测量 dBm条件下测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

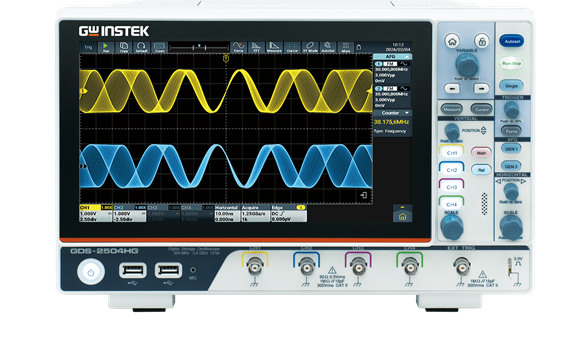

GDS-2000HD系列为固纬电子最新推出的12bit高分辨率触屏数字示波器,该系列为4通道机种,提供了500MHz/350MHz/250MHz三种带宽选择。集示波器、频率计、电压表、FFT频谱分析、协议分析、双通道50MHz任意波形信号发生器(选配)功能于一体。
GDS-2000HD系列拥有12bit的垂直分辨率,能够捕获波形中的细节变化。此外,该系列的记录长度高达500 Mpts(单通道),波形更新率可达500,000 wfms/s,垂直灵敏度为500uV/div to10V/div,极大地满足了工程师对于微小快速信号的观测需求。
GDS-2000HD系列高分辨率数字示波器提供丰富的触发类型:边沿,脉宽(抖动),视频, Pulse Runt, Rise & Fall(Slope), Windows, Nth, Logic, Time out, Bus (12C, SPI,RS232/UART,CAN,LIN),支持稳定捕捉多种异常信号,满足多样化的测试需求。
GDS-2000HD系列标配USB,LAN通讯接口,提供type C供电方式,支持浮地测量以适应多种应用场景。该系列提供选配50MHz双通道任意波形信号发生器功能。任意波形信号发生器内置正弦波、方波、三角波、脉冲波和噪声波标准波形,提供指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等28种内建波形。

产品特性

  • 带宽:250/350/500MHz,4通道
  • 垂直精度:12 bit, 500 µV/div to 10 V/div
  • 2.5GS/s实时采样率
  • 最大记录长度:500Mpts(单通道)
  • 500,000 wfms/s的波形更新率
  • 10.1寸触控屏幕
  • Type C供电
  • 双通道50MHz任意波形发生器(选配)
  • 时基范围:500 ps/div to 1000 s/div
  • 内置麦克风及喇叭
  • 标配接口:USB,LAN

技术规格

规格
型号 GDS-2254HD GDS-2254HG GDS-2354HD GDS-2354HG GDS-2504HD GDS-2504HG
带宽 250 MHz 350 MHz 500 MHz [1]
通道 4 ch + EXT 4 ch + EXT 4 ch + EXT
带宽限制 20 MHz 20 MHz 20 MHz
上升时间 (計算值) 1.75 ns (calculated) 1 ns (calculated) 0.7 ns (calculated)
垂直灵敏度
分辨率 12 bits ; 500 µV/div to 10 V/div [2]
输入耦合 直流, 交流, 接地
输入阻抗 1 MΩ ± 2 % ; 与15 pF ± 5 pF并联 ; 50 Ω ± 2 %
DC 增益精度 ≤1 mV ± 3 % ; 2 mV ± 2 % ; ≥5 mV ± 1.5 %
极性 Normal & Invert
最大输入电压 1 MΩ ≤300 Vrms, CAT II ; 50 Ω ≤5 Vrms
偏移范围 For 1 MΩ input impedance : 500 µV/div to 50 mV/div : ±2 V ; 100 mV/div to 500 mV/div : ±20 V ; 1 V/div to 10 V/div : ±200 V ;
For 50 Ω input impedance : 500 µV/div to 50 mV/div : ±2 V ; 100 mV/div to 1 V/div : ±5 V
波形信号处理 +, -, ×, ÷, FFT, User Defined Expression, FFT : 1 Mpts ; FFT : Spectral magnitude, Set FFT Vertical Scale to Vrms, dBVrms, Radians or Degrees, FFT Window Displays : Rectangle, Hamming, Hanning, Blackman, Bartlett or Kaiser
触发
触发源 CH1, CH2, CH3, CH4, EXT TRIG, AC Lines
触发模式 自动, 正常, 单次
触发类型 Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Windows, Nth, Logic, Time out, Bus(I²C, SPI, RS232/UART, CAN, LIN)
触发释抑范围 100 ns 至 10 s
耦合 直流, 交流, 高频抑制
灵敏度 1 div
EXT触发
触发位移范围 EXT ±2 V ; EXT/5 ±10 V
灵敏度 DC to 5 MHz EXT : 150 mV ; DC to 5 MHz EXT/5 : 650 mV
输入阻抗 1 MΩ ± 2 % ; 与15 pF ± 5 pF并联
水平
时基范围 500 ps/div 至 1000 s/div (1‐2‐5 步进)
前置触发 10 div maximum
后置触发 80,000,000 div maximum
时基精度 ±1 ppm , 每年误差增加约 ±1 ppm
峰值侦测 0.8 ns(典型值)
X‐Y 模式
X-轴输入 CH1
Y-轴输入 CH2
相位移 ±3 degrees at 100kHz
讯号撷取
实时采样率 2.5 GSa/s (单通道) ; 2.5 GSa/s (双通道) [3] ; 1.25 GSa/s (四通道)
记录长度 Max. 500 Mpts / CH [4]
获取模式 取样, 峰值检测, 高分辨率, 平均, 分段采集, 快速采集
平均次数 4, 16, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 可选
波形分段数 500,000 分段最大值 [5]
光标和测量
光标 Amplitude, Time, Gating available ; FFT [6] ; Unit : Seconds(s), Hz (1/s), Phase(degree), Ratio(%), FFT Vrms(V), FFTdBVrms(dB), FFT Radians(RAD), FFT Degrees(º)
自动测量 43 组 : Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓)
光标测量 Voltage difference between cursors(∆V) Time difference between cursors(∆T)
自动计数 6 位数字, 范围从最小 2 Hz 到额定带宽
控制面板功能
自动设置 单按钮即可自动设置垂直、水平和触发系统的所有通道, 并带有“撤销自动设置”功能
保存设置 10 组
保存波形 最大3GB可用的内部存储空间[7]
保存参考波形 100 组
显示
TFT LCD 类型 10.1 inch , LCD
显示分辨率 1024 horizontal × 600 vertical pixels
插值 自动,Sinx/x,x
波形显示 点, 向量, 可变持续时间(1 秒、2 秒、5 秒), 无限持续时间
波形捕获率 实时采样:50,000 wfms/s ; 分段采集:500,000 wfms/s
显示刻度 10 x 18 divisions
显示模式 Y-T and X-Y
接口
USB 接口 USB 2.0 High speed host port X3, USB 2.0 High speed device port X1
Trig Out & Pass/Fail Out 5V Max / 5 mA TTL open collector output X1
LAN 接口 RJ45 connector X1, 10/100Mbps with HP Auto MDIX
电源 Type-C 电源接口 [8]
任意波信号发生器 (选配)
通道 2
采样率 160 MSa/s
垂直分辨率 14 bits
最大频率 50 MHz
波形 正弦波, 方波, 三角波, 脉冲波, 噪声, Butterworth, X^2和EOG等28种内建波形
內建 ARB 波形 指数上升/下降波形, Sin(x)/x波形, 阶跃波波形等, 共计28种内置波形
输出范围 2 mVpp to 10 Vpp, HighZ ; 1 mVpp to 5 Vpp, 50 Ω
输出分辨率 1 mVpp 或 5 bits
输出精度 ± ( 1 % of setting + 1 mVpp)(typical 1 kHz sine, 0 V offset)
偏移范围 ±2.5 Vpk - Amplitude Vpp/2 (≤50 MHz), High Z ; ±1.25 Vpk - Amplitude Vpp/2 (≤50 MHz), 50 Ω
偏移分辨率 1 mVpp
正弦波
频率范围 1 µHz to 50 MHz
平坦度 ≤10 MHz : ±0.3 dB ; ≤50 MHz : ±0.5dB
谐波失真 典型值(0 dBm); DC 至1 MHz:<-65 dBc ; 1 MHz 至50 MHz:<-50 dBc
Stray (非谐波) 典型值(0 dBm); ≤10 MHz:<70 dBc ; >10 MHz:<70 dBc + 6c/倍频程
总谐波失真 <0.2 %, 10 Hz to 20 kHz, 1 Vpp
S/N 比率 40 dB [9]
方波/ 脉冲波
频率范围 方波 : 1 µHz to 20 MHz ; 脉冲波 : 1 µHz to 10 MHz
上升/下降时间 <15 ns
Overshoot <5 %
占空比 0.1 % to 99.9 %
最小脉冲宽度 64 ns
抖动 200 ps +25 ppm
三角波
频率范围 1 µHz to 1 MHz
线性度 <the 1 % of maximum output (typical value 1 kHz, 1 Vpp, symmetry 50 %)
对称性 0 % to 100 %
其他
多国语言菜单 Available
操作环境 工作温度 : 0 °C to 40 °C ; 存贮温度 : -20 °C ~ +60 °C ; 相对湿度 ≤ 90 %
线路电压范围 电源 : AC 100 V to 240 VACRMS, 50 to 60 Hz ; 耗电 : 不带信号源 <35 W, 带信号源 <50 W
尺寸 & 重量 325 (W) × 209.5 (H) × 111.5 (D) mm ; Approx. 3.2 kg

Note:

[1] 在以下情况下可提供 500 MHz 带宽:在每一对通道(CH1/CH2 和 CH3/CH4)中,仅允许启用一个通道
[2] 500 µV/div 是对1 mV/div 的数字放大
[3] 只限于四通道机型,两通道最高实时采样率需符合以下情况之一:CH1和CH2 的只能其中一个通道开启,并且CH3 和CH4 只能其中一个通道开启
[4] 频宽350 MHz和500 MHz:单通道最大500 Mpts,双通道250 Mpts;频宽250 MHz:最大100 Mpts
[5] 测试条件:单通道,1 k存储深度
[6] 测量功能支持光标,在测量菜单的设置中
[7] 100 MB记录长度以内,可存到内存,100 MB以上需存到外接U盘或外接硬盘
[8] 不带信号发生器:要求适配器或电池支持12V 的握手协议,功率满足36W;带信号发生器:要求适配器或电池支持12V 的握手协议,功率满足48W
[9] 10 MHz, 0 dBm条件下测试

标配与配件

电源线 x 1, USB Cable x 1, BNC Cable x 1(GDS-2254HG, GDS-2354HG, GDS-2504HG), Probe x 4

订购信息

GDS-2254HD 250 MHz,4 通道,数字储存示波器
GDS-2354HD 350 MHz,4通道,数字储存示波器
GDS-2504HD 500 MHz,4 通道,数字储存示波器

GDS-2254HG 250 MHz,4通道,数字储存示波器,50MHz任意波信号发生器

GDS-2354HG 350 MHz,4 通道,数字储存示波器,50MHz任意波信号发生器

GDS-2504HG 500 MHz,4通道,数字储存示波器,50MHz任意波信号发生器

点击购买
