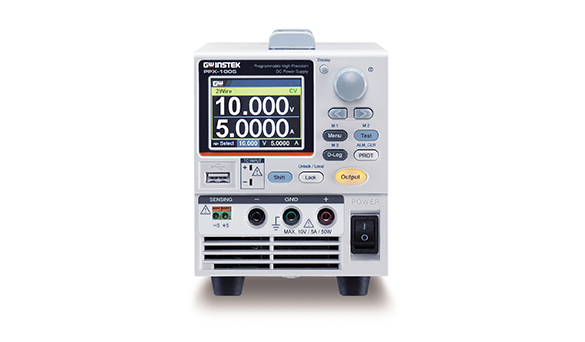

PPX系列 可编程单通道直流电源

型号:PPX-3601 / PPX-1005 / PPX-2002 / PPX-2005 / PPX-3603 / PPX-10H01
分类 嘉品推荐 > GWinstek > 直流电源 > 可编程单通道直流电源 适用行业 新能源光伏 、 动力电池检测 、 电子元器件制造 摘要 保护待测物同时也能测试 温度测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

PPX 系列可编程高精度直流电源供应器,共包含六款机种;分别是PPX-1005(10V/5A/50W), PPX-2002(20V/2A/40W), PPX-2005(20V/5A/100W), PPX-3601(36V/1A/36W), PPX-3603(36V/3A/108W), PPX-10H01(100V/1A/100W)。此系列具有传统线性电源供应器之输出低噪声(0.35mVrms)、快速瞬时响应特性(<50µs),同时提供定电压和定电流优先输出模式,也可以分别设定电压和电流的上升/下降斜率,以及输出开启和关闭的延迟时间。PPX系列不仅有四档电流档位及二档电压档提供使用者高精度的量测,也可以透过Data Logger 功能,将量测纪录储存在USB上,长时间的量测及记录IoT装置, 便携设备、穿戴式装置、传感器组件。
为了延长便携设备及穿载式装置的使用时间,制造商不仅致力在提升电路的运行效率,也尽可能地减少待机时的功率消耗。固纬电子为了满足用户在低功率量测上的应用,推出了电流量测分辨率( 0.1µA, 1µA, 10µA, 0.1mA)以及电压量测分辨率(0.1mV, 1mV)的PPX系列,提供电源给便携设备及穿载式装置使用,而且当装置进入sleep mode 或standby mode时,PPX系列仍然可以量测待测物细微的电流变化。

PPX系列提供Test Sequence功能,此功能可由用户自行定义输出波形,由使用者任意编辑,并设定各步骤之电压爬升或下降时间及电压维持的时间;在操作上用户可直接在PPX系列前面板编辑,或经由计算机编辑CSV档案并汇入PPX系列,甚至可以远程编辑PPX系列。另外PPX系列的OCP Delay 功能可以让用户依据待测物特性,弹性地调整触发过电流保护的时间,在保护待测物同时也能测试特定时间内待测物的电流变化。

除了电压、电流、功率量测外,PPX系列也支持温度量测,搭配K Type Thermocouple, 可以量测温度范围从-200到+1372℃。支持的标准通讯界面包括USB, LAN, RS-232, RS-485以及选配界面GPIB.

产品特性

  • 定电压和定电流优先输出模式
  • 四档电流量测分辨率(最小0.1µA)/两档电压量测分辨率(最小0.1mV)
  • 电源输出/截止 延迟功能
  • 电压电流斜率控制功能
  • 泄放电路控制
  • 延迟过电流保护
  • 序列式电源输出功能
  • Remote Sensing功能
  • 数据记录功能(Data Logger)
  • 10组记忆功能
  • 过电压保护、欠电压限制、过电流保护、过温度保护、AC Alarm功能
  • 支持K Type 热电偶温度量测
  • 界面:USB, LAN, RS-232, RS-485, Analog Control; Opt: GPIB
  • 尺寸: 3U高, 符合1/4 Rack

技术规格

型号 PPX-1005 PPX-2002 PPX-2005 PPX-3601 PPX-3603 PPX-10H01
直流输出
输出电压 10.000V 20.000V 20.000V 36.000V 36.000V 100.00V
输出电流 5.0000A 2.0000A 5.0000A 1.0000A 3.0000A 1.0000A
输出功率 50W 40W 100W 36W 108W 100W
定电压操作
电源调节率   ±(0.01% of setting + 1mV) ±(0.01% of setting + 1mV) ±(0.01% of setting + 1mV) ±(0.01% of setting + 3mV) ±(0.01% of setting + 3mV) ±(0.01% of setting + 7mV)
负载调节率   ±(0.01% of setting + 2mV) ±(0.01% of setting + 2mV) ±(0.01% of setting + 3mV) ±(0.01% of setting + 3mV) ±(0.01% of setting + 4mV) ±(0.01% of setting + 7mV)
瞬间恢复时间 *1   <50us <100us
纹波&噪声 (Vrms*2/ Vpp*3) 0.35mVrms/<6mV Vpp 0.5mVrms/<8mV Vpp 0.5mVrms/<8mV Vpp 0.8mVrms/<10mV Vpp 0.8mVrms/<10mV Vpp 1.2mVrms/<15mV Vpp
上升时间*4 Rated load 20ms 50ms 100ms
No load 20ms 50ms 100ms
下降时间*5 Rated load 10ms 20ms 50ms
No load 100ms 150ms 250ms
设定范围 (105%)   0V~10.5V 0V ~ 21.0V 0V ~21.0V 0V ~ 37.8V 0V~37.8V 0V~ 105.0V
设定分辨率   0.2mV 0.5mV 0.5mV 1mV 1mV 2mV
设定准确度 (23℃±5℃)   ±(0.03% of setting + 3mV) ±(0.03% of setting + 5mV) ±(0.03% of setting + 5mV) ±(0.03% of setting + 8mV) ±(0.03% of setting + 8mV) ±(0.03% of setting + 20mV)
线路补偿电压 (single line)   1V 3V
温度系数 (TYP.)   100 ppm/℃
定电流操作
电源调节率   ±(0.02% of setting + 250uA) ±(0.02% of setting + 100uA) ±(0.02% of setting + 250uA) ±(0.02% of setting + 50uA) ±(0.02% of setting + 150uA) ±(0.02% of setting + 50uA)
负载调节率   ±(0.02% of setting + 250uA) ±(0.02% of setting + 100uA) ±(0.02% of setting + 250uA) ±(0.02% of setting + 50uA) ±(0.02% of setting + 150uA) ±(0.02% of setting + 50uA)
纹波&噪声 (Arms*2) 2mA 1mA 2mA 400uA 1mA 1mA
设定范围 (105%)   0A ~ 5.25A 0A~ 2.1A 0A~ 5.25A 0A ~ 1.050A 0A~ 3.15A 0A~ 1.050A
设定分辨率   0.1mA 0.05mA 0.1mA 0.02mA 0.1mA 0.02mA
设定准确度 (23℃±5℃)   ±(0.05% of setting + 3.0mA) ±(0.05% of setting + 1.0mA) ±(0.05% of setting + 3.0mA) ±(0.05% of setting + 0.5mA) ±(0.05% of setting + 1.5mA) ±(0.05% of setting + 1.0mA)
温度系数 (TYP.)   200 ppm/℃
测量与显示
电压档位 H 10.000V 20.000V 20.000V 36.000V 36.000V 100.00V
L 1.0000V 2.0000V 2.0000V 3.6000V 3.6000V 10.000V
电流档位 H 5.0000A 2.0000A 5.0000A 1.0000A 3.0000A 1.0000A
M 500.00mA 200.00mA 500.00mA 100.00mA 300.00mA 100.00mA
L 50.000mA 20.000mA 50.000mA 10.000mA 30.000mA 10.000mA
LL 5.0000mA 2.0000mA 5.0000mA 1.0000mA 3.0000mA 1.0000mA
测量分辨率 电压(H) 1mV 10mV
电压(L) 0.1mV 1mV
电流(H) 0.1mA 0.1mA
电流(M) 0.01mA 0.01mA
电流(L) 0.001mA 0.001mA
电流(LL) 0.0001mA 0.0001mA
测量准确度 电压(H/L) ±(0.03% of rdg +2mV) ±(0.03% of rdg +4mV) ±(0.03% of rdg + 5mV) ±(0.03% of rdg + 6mV) ±(0.03% of rdg + 8mV) ±(0.03% of rdg + 15mV)
温度系数*6 (TYP.) 100 ppm/℃
电流(H/M) ±(0.05% of rdg + 2.5mA) ±(0.05% of rdg + 1.0mA) ±(0.05% of rdg + 2.5mA) ±(0.05% of rdg + 0.4mA) ±(0.05% of rdg + 1.2mA) ±(0.05% of rdg + 1.0mA)
电流(L/LL) ±(0.1% of rdg + 40uA) ±(0.1% of rdg + 24uA) ±(0.1% of rdg + 40uA) ±(0.1% of rdg + 16uA) ±(0.1% of rdg + 28uA) ±(0.1% of rdg + 24uA)
温度系数*6 (TYP.) 200 ppm/℃
温度测量
温度范围 (K-Type 热电偶) 范围 -200℃~+1372℃
分辨率 0.25℃
准确度 ±(0.5% + 2℃)
保护功能
过电压保护(OVP) 运作 Turns the output off, displays OVP and lights ALARM
设定范围 0.5V ~ 11.0V 1.0V ~22.0V 1.0V ~ 22.0V 1.8V ~ 39.6V 1.8V~ 39.6V 5.0V~ 110.0V
(5% to 110% of the rated output voltage)
设定准确度 ±(1% of rating)
过电流保护(OCP) 运作 Turns the output off, displays OCP and lights ALARM
设定范围 0.25A ~ 5.5A 0.1A ~ 2.2A 0.25A~5.5A 0.05A ~ 1.1A 0.15A~ 3.3A 0.05A~ 1.1A
(5% to 110% of the rated output current)
设定准确度 ±(1% of rating)
过温度保护(OTP) 运作 Turns the output off, displays OTP and lights ALARM
其它
通信接口 LAN MAC Address, DNS IP Address, User Password, Gateway IP Address, Instrument IP Address, Subnet Mask
USB Type A: Host, Type B: Slave, Speed: 1.1/2.0, USB-CDC
RS-232/RS-485 Complies with the EIA-RS-232/RS-485 specifications (excluding the connector)
输入电压范围*7  100Vac / 120Vac / 220Vac / 240Vac(±10%), 50Hz / 60Hz, single phase
输入频率范围  47Hz ~ 63Hz
输入最大峰值电流  25Amax or less 20Amax or less 30Amax or less 35Amax or less 40Amax or less 30Amax or less
视在功率  200VA 150VA 300VA 150VA 300VA 300VA
操作温度  0˚C ~40˚C
储存温度  -20˚C to 70˚C
操作湿度  20% to 80% RH; No condensation
储存湿度  20% to 85% RH; No condensation
尺寸 (mm) & 重量  107(W)×124(H)×313(D) (not including protrusions),Approx. 5.5kg
*1. 负载从额定输出电流的50%变为100%时,输出电压恢复到额定输出±(0.1%+10mV)范围内的时间。
*2. 测量频率带宽为5 Hz至1 MHz。
*3. 测量频率带宽为10 Hz至20 MHz。
*4. 额定输出电压的10%~90%,带额定电阻负载。
*5. 额定输出电压的90%~10%,带额定电阻负载。
*6. 温度系数:预热30分钟后。
*7. 在将电源插头连接到交流电源插座之前,请确保底部面板的电压选择开关处于正确位置。 连接到错误的交流线路电压可能会损坏仪表。

点击下载

标配与配件

标准配件 (Standard Accessories)

  • 使用手冊 CD ( User Manual ) x 1
  • 电源 ( Power Cord ) x 1
  • 测试线( Test Lead ) x 1
  • GTL-104A(1m, 10A ) --> PPX-1005/PPX-2005/PPX-3603
  • GTL-105A(1m, 3A) --> PPX-2002/PPX-3601
  • GTL-201A, 接地导线 (欧规端子) Ground lead for European Type Jack Terminal
  • GTL-203A(1m, 3A) --> PPX-2002/PPX-3601/PPX-10H01(欧规端子 European Type Jack Terminal)
  • GTL-204A(1m, 10A) --> PPX-1005/PPX-2005/PPX-3603(欧规端子 European Type Jack Terminal)
选用配件 (Optional Accessories)
GTL-258

GPIB Cable, 2000mm

GTL-259

RS-232 Cable with DB9 Connector to RJ45

GTL-260

RS-485 Cable with DB9 Connector to RJ45

GTL-262

RS-485 slave cable

GTL-246

USB Cable(USB 2.0 Type A-Type B Cable, 4P

GTL-205A

Temperature probe Adapter (thermal coupling, K-Type), about 1000mm

GRA-441-J

Rack for PPX Series(JIS)

GRA-441-E

Rack for PPX Series(EIA)

PPX-G GPIB

Interface(factory installed)












订购信息

PPX-1005 (10V/5A/50W) 可编程高精度直流电源
PPX-2002 (20V/2A/40W) 可编程高精度直流电源
PPX-2005 (20V/5A/100W) 可编程高精度直流电源
PPX-3601 (36V/1A/36W) 可编程高精度直流电源
PPX-3603 (36V/3A/108W) 可编程高精度直流电源
PPX-10H01 (100V/1A/100W) 可编程高精度直流电源
