用途场景
规格参数
技术指标
型号 | 频率范围（GHz） | 增益 (dB Min) | 噪声系数 (dB Typ) | P1dB (dBm Typ) | Psat (dBm Min) | 电源 (Typ) | 接口形式 | 外形 封装 |
80210 | 1~26.5 | 10 | 8 | 19 | 20 | 200mA@+7V | 3.5mm(f) | AMP1 |
80214 | 0.045~26.5 | 25 | 12 | 19 | 20 | 400mA@+7V | 3.5mm(f) | AMP1 |
80223 | 0.045~40 | 25 | 12 | 14 | 16 | 400mA@+7V | 2.4mm(f) | AMP1 |
80241 | 0.045~20 | 21 | 8 | 24 | 25 | 600mA@+9V | 3.5mm(f) | AMP1 |
20~26.5 | 20 | 10 | 19 | 20.5 | ||||
80262L | 40~67 | 14 | - | - | 15 | 0.4A@+7V | 1.85mm(f) | AMP3 |
微波功率放大器
型号 | 频率范围（GHz） | 增益 | 噪声系数 | P1dB | Psat | Psat | 电源 | 接口形式 | 外形封装 |
80244 | 0.05~3 | 30 | 6 | 31 | 33 | 35 | 0.8A@+26V | SMA(f) | AMP4 |

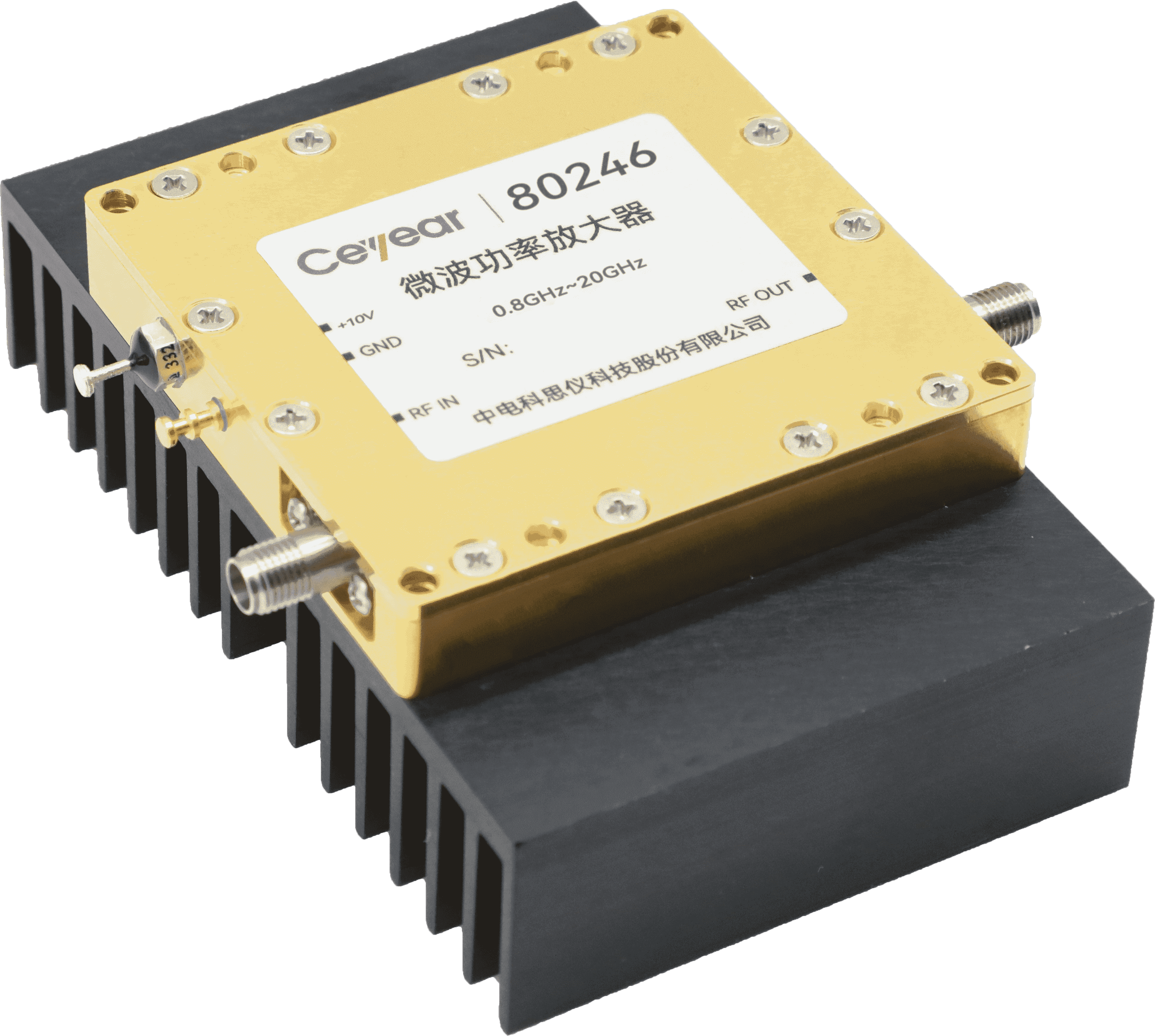

80246 | 0.8~20 | 32 | 5 | 29 | 30 | 31 | 1.3A@+10V | 3.5mm(f) | AMP3 |
80243 | 0.8~20 | 28 | 7 | 30 | 31 | 32 | 2.6A@+10V | 3.5mm(f) | AMP5 |
80253 | 18~26.5 | 29 | 7 | 28 | 29 | 30 | 1.5A@+9V | 3.5mm(f) | AMP3 |
80255 | 18~40 | 23 | 10 | 22 | 23 | 24 | 0.8A@+9V | 2.4mm(f) | AMP3 |
80255C | 2.92mm(f) | ||||||||
80264 | 18~40 | 22 | 10 | 24 | 25 | 26 | 1.5A@+9V | 2.4mm(f) | AMP3 |
80264C | 2.92mm(f) | ||||||||
80256 | 20~40 | 25 | 10 | 24 | 25 | 26 | 1.2A@+9V | 2.4mm(f) | AMP3 |
80256C | 2.92mm(f) |
小型化微波功率放大器整机
型号 | 频率范围（GHz） | 增益 | 噪声系数 (dB Typ) | P1dB | Psat | Psat | 电源 | 接口形式 | 外形封装 |
80241A | 0.045~20 | 20 | 8 | 24 | 25 | - | 220V/ 50Hz | 3.5mm(f) | AMP13 |
80223A | 20~26.5 | 18 | 10 | 19 | 20 | - | |||
0.045~40 | 24 | 12 | 14 | 16 | - | 2.4mm(f) | |||
80246A | 0.8~20 | 31 | 5 | 29 | 30 | 31 | 3.5mm(f) | ||
80243A | 0.8~20 | 27 | 7 | 30 | 31 | 32 | 3.5mm(f) | ||
80253A | 18~26.5 | 28 | 7 | 28 | 29 | 30 | 3.5mm(f) | ||
80255A | 18~40 | 22 | 10 | 22 | 23 | 24 | 2.4mm(f) | ||
80255B | 2.92mm(f) | ||||||||
80264A | 18~40 | 21 | 10 | 24 | 25 | 26 | 2.4mm(f) | ||
80264B | 2.92mm(f) | ||||||||
80256A | 20~40 | 24 | 10 | 24 | 25 | 26 | 2.4mm(f) | ||
80256B | 2.92mm(f) |
