产品概述

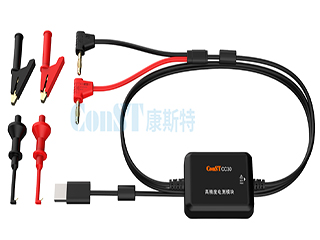

CC30高精度电测模块支持DC24V环路供电，可实现直流电流、直流电压的高精度测量。产品用于配合ConST850/860/870系列智能压力控制器，完成对压力变送器等仪表的检校和测试工作。
供电
项目 | 规格 |
电压 | 5V（USB） |
功耗 | 峰值2.5W（平均1W） |
通用指标
项目 | 规格 | |
环境温度 | 工作温度 | (0～40)℃ |
保证准确度 | (15～25)℃ | |
储存温度 | (-20～70)℃ | |
预热时间 | ≥30 min | |
相对湿度 (无冷凝) | 工作湿度 | (0～28)℃：＜90% |
(28～40)℃：＜75% | ||
储存湿度 | (-20～70)℃：＜95% | |
海拔高度 | 工作环境 | ＜2000 m |
储存环境 | ＜12000 m | |
振动和冲击 | / | 符合 MIL-28800F Class 3 |
输入保护 | / | 32V(测量端口) |
USB端口 | 接口类型 | Type A |
功能 | 供电、控制和传输数据 | |
通讯协议 | CPPI V3 | |
产品尺寸 | 不含线缆 | 长66.5mm×宽44.3mm×高16.3mm |
含线缆 | 总长≥2.5m | |
测量规格
项目 | 规格 |
预热 | ≥30 min |
最大输入 | 32V（任何量程下） |
采样频率 | 2.5 次/秒 |
直流电压测量规格
量程 | 分辨力 | 准确度[1] | 温度系数[2] | 输入阻抗 |
(0～1)V | 0.1µV | 25+5 | 1+1 | ≥1GΩ |
(0～10)V | 1µV | 25+5 | 1+0.1 | ≥1GΩ |
[1]准确度指标：±(ppm读数+ppm量程)，(20±5)°C，1年(k=3,99%置信度)
[2]温度系数指标：超出(15～25)℃范围，每摄氏度增加(ppm读数+ppm量程)
直流电流测量规格
量程 | 分辨力 | 准确度[1] | 温度系数[2] | 分流电阻 |
(0～22)mA | 0.01µA | 55+5 | 5+1 | 50Ω |
[1]准确度指标：±(ppm读数+ppm量程)，(20±5)°C，1年(k=3,99%置信度)
[2]温度系数指标：超出(15～25)℃范围，每摄氏度增加(ppm读数+ppm量程)
[3]支持DC24V环路供电，最大负载30mA。

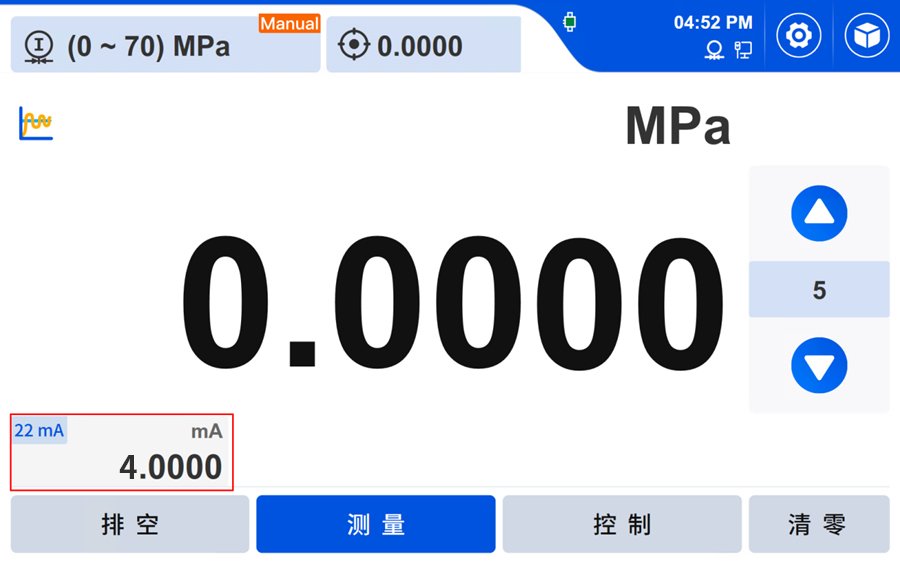

CC30接入ConST860使用示例
将CC30插入860后面板的USB端口，860将自动识别CC30，在主界面运行信息第一项显示其测量值。
