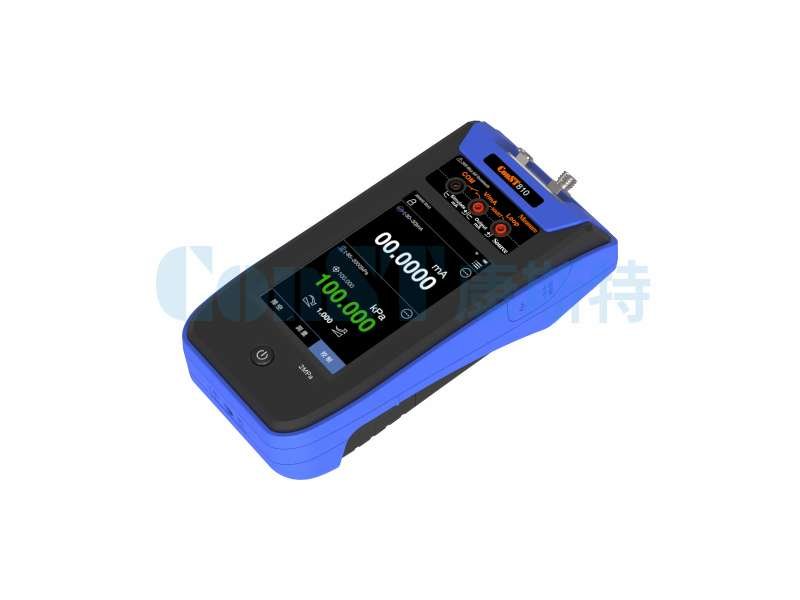

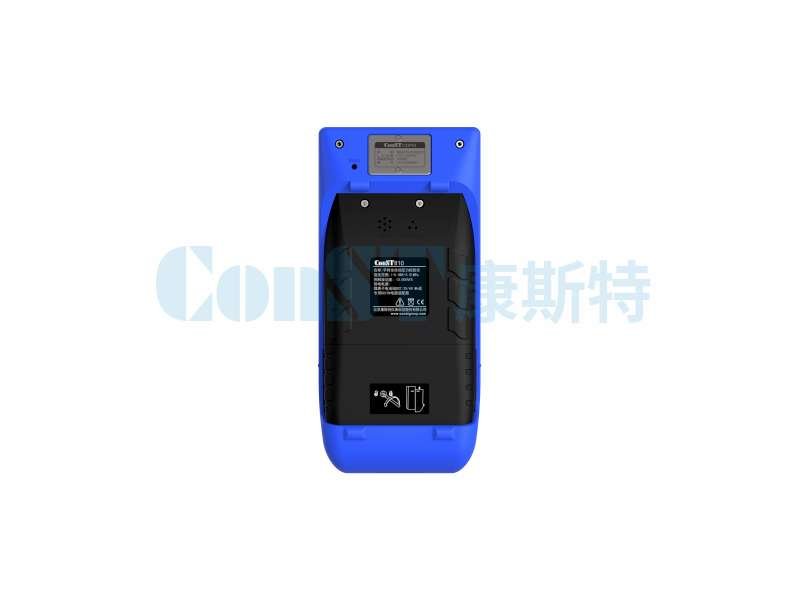

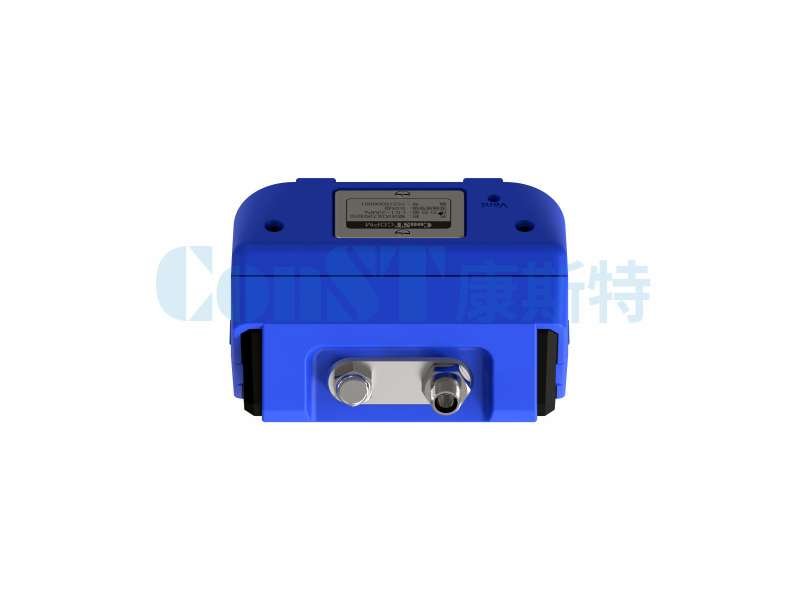

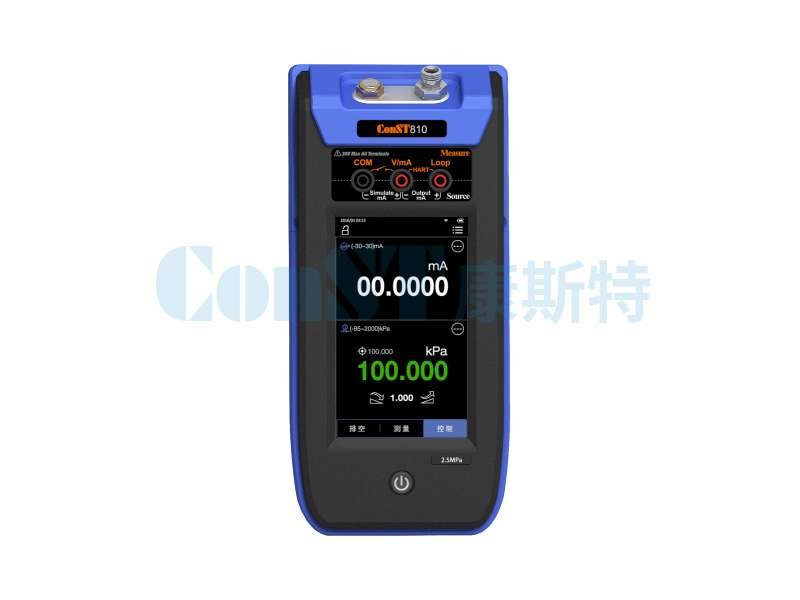

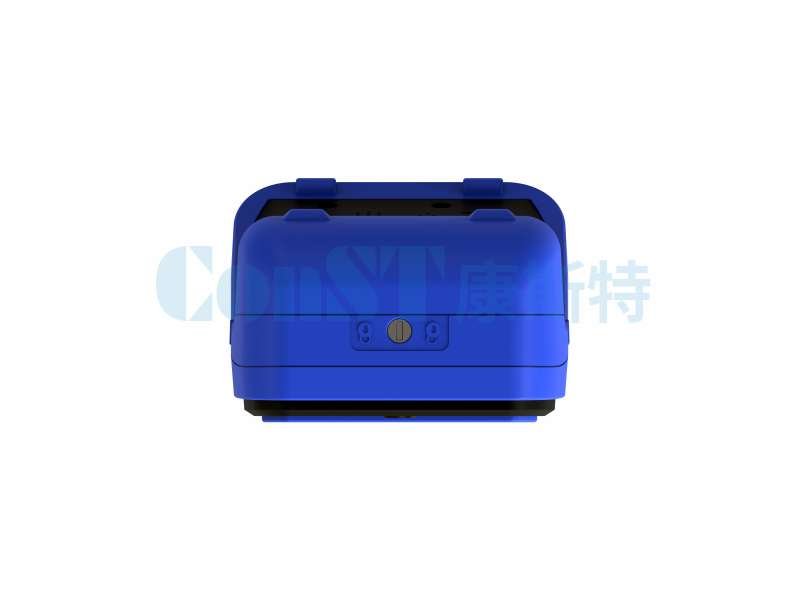

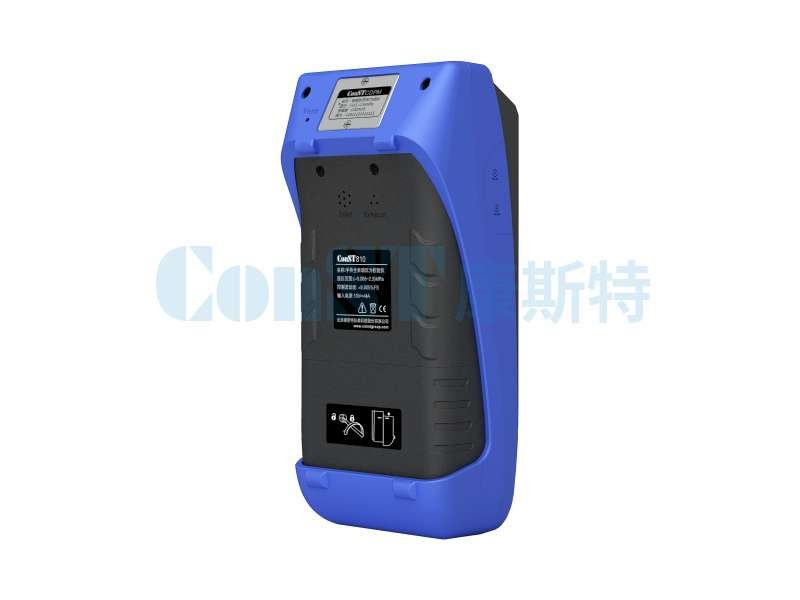

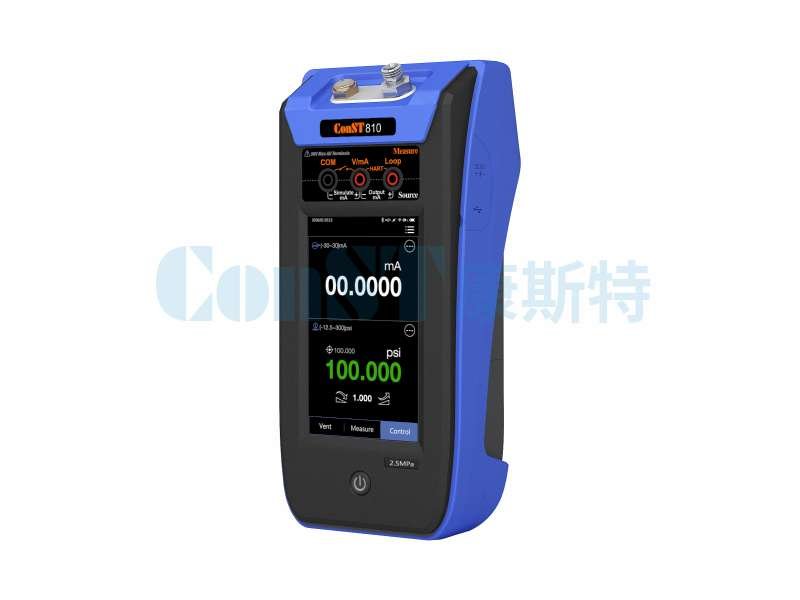

ConST810手持全自动压力校验仪

型号：ConST810

分类国货精品 > ConST > 压力产品 > 压力校验仪摘要同时连接外部压力测量电信号测量泄漏测试维护测试绝压6外接压力测量压力开关检测兼容我公司生产测量所有测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
ConST810	价格详询	台	登录可见	登录可见	以实际配置报价为准

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品详情

功能与特点

■ 内置自动压源；

■ 可更换充电电池，并可外部独立充电；

■ 可更换内部压力控制模块，可同时连接外部压力测量模块；

■ 采用"变速率快速逼近压力开关检定方法"，速度快、结果准；

■ 数据记录功能实现海量数据存储；

■ 校准任务管理及等多种应用；

■ HART变送器自动校准；

■ USB、WiFi、蓝牙(BLE)多种通讯方式。

产品概述

与电动手调或手动手持压力校准设备不同，ConST810采用全智能控制，真正实现手持化、全自动压力发生和全自动压力控制的完美结合，体积小、重量轻，应用多项创新技术，将现场压力校准产品引领到了一个新的高度！

ConST810手持全自动压力校验仪包含了压力自动发生、压力测量、电信号测量与输出、HART、校准任务管理及数据存储功能，它能快速准确输出设定的压力值，产品充分考虑到了现场的使用环境，在便携性、气路保护等方面做了特殊设计，利用它的HART功能(限部分型号)，可完成智能压力变送器的调校。

ConST810内置压力变送器、压力开关、压力表、数字压力计、泄漏测试等多个应用，可实现被检表的数据自动采集及数据自动处理，并可根据用户的需求进行定制，可帮助工作人员高效、高质、安全地完成仪表的快速调校工作，是现场压力检定、校准、维护与测试的理想工具。

ConST810手持全自动压力校验仪选型表

	ConST810			ConST810-S
	微差压版	差压版	气压版	微差压版	差压版	气压版
压力自动发生范围¹	±10kPa	(-85~250)kPa	(-0.085~2.5)MPa	±10kPa	(-85~250)kPa	(-0.085~2.5)MPa
压力控制模块可选范围²	最小±500Pa 0.01/0.02级	最小±10kPa 0.01/0.02级	最小60kPa 0.01/0.02级	最小±500Pa 0.01/0.02级	最小±10kPa 0.01/0.02级	最小60kPa 0.01/0.02级
控制稳定性³（30S）	＜0.005%FS	＜0.005%FS	＜0.005%FS	＜0.005%FS	＜0.005%FS	＜0.005%FS
目标压力稳定持续时间	＞5min	＞5min	＞5min	＞5min	＞5min	＞5min
控制响应时间⁴	＜30s	＜20s	＜40s	＜30s	＜20s	＜40s
显示位数	4、5或6	4、5或6	4、5或6	4、5或6	4、5或6	4、5或6
压力类型	差压	差压	表压、绝压⁶	差压	差压	表压、绝压⁶
外接压力测量模块⁵	●	●	●	●	●	●
内部大气压模块⁶			●			●
内置自动压源	●	●	●	●	●	●
可更换充电电池	●	●	●	●	●	●
内置过滤器	●	●	●	●	●	●
内置气液分离器	●	●	●	●	●	●
mA输出/模拟变送器	●	●	●	●	●	●
mA/V测量	●	●	●	●	●	●
DC 24V输出	●	●	●	●	●	●
压力开关检测	●	●	●	●	●	●
HART	●	●	●
校准任务管理	●	●	●
数据存储	●	●	●
USB、WiFi、蓝牙(BLE)	●	●	●	●	●	●
压力单位	Pa, hPa, kPa, MPa, bar, mbar, psi, mmHg@0℃, cmHg@0℃, mHg@0℃, inHg@0℃,inH₂O, tsi, 用户自定义

[1] 实际压力自动发生范围取决于压力控制模块；负压部分发生范围是环境大气压为100kPa时的指标；

[2]需至少配置一个压力控制模块，该模块可更换，详见CDPM模块式压力校验仪选型表；

[3] 基于压力控制模块的满量程准确度；

[4] 不外加负载容积，且完成量程20%步进时；

[5] 兼容我公司生产的所有测量范围的CDP模块式压力校验仪；

[6] 选购功能：仅810(2.5MPa版)可基于内部大气压模块实现表压/绝压的自由切换，该内部大气压模块可校准，测量范围为(60~110)kPa.a，年准确度为±55Pa。

CDPM模块式压力校验仪(压力控制模块)选型表

类型	测量范围	准确度等级	介质	破坏压力	810/810-S 微差压版	810/810-S 差压版	810/810-S 气压版
差压	±500Pa	0.05	气	30x	●
	±1kPa	0.05	气	50x	●
	(0~1)kPa	0.05	气	50x	●
	±2.5kPa	0.02/0.05	气	20x	●
	(0~2.5)kPa	0.05	气	20x	●
	±5kPa	0.02/0.05	气	10x	●
	(0~5)kPa	0.02/0.05	气	10x	●
	±10kPa	0.02/0.05	气	5x	●	●
	(0~10)kPa	0.02/0.05	气	5x	●	●
	±16kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~16)kPa	0.01 / 0.02 / 0.05	气	3x		●
	±25kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~25)kPa	0.01 / 0.02 / 0.05	气	3x		●
	±40kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~40)kPa	0.01 / 0.02 / 0.05	气	3x		●
	±60kPa	0.01 / 0.02 / 0.05	气	3x		●	●
	(0~60)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
	(-100~100)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
	(0~100)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
	(-100~160)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
	(0~160)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
	(-100~250)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
	(0~250)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
表压	(-100~400)kPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~400)kPa	0.01 / 0.02 / 0.05	气	3x			●
	(-100~600)kPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~600)kPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~1)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~1)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~1.6)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~1.6)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~2)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~2)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~2.5)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~2.5)MPa	0.01 / 0.02 / 0.05	气	3x			●

[1] 一年准确度，温度自动补偿范围：0.01 级为 (15~35)℃，其他为 (0~50)℃；

[2] 传压介质要求为无腐蚀性的气体；

[3] 可定制其他规格，请联系我们。

电学指标

项目	范围	分辨率	指标
电压测量	(-30~30)V	0.1mV	±(0.01%RD+1.5mV)
电流测量	(-30~30)mA	0.1μA	±(0.01%RD+1.5μA)
通断检测	通/断，支持机械式和NPN/PNP数字式
电流输出	(0~24)mA	1μA	±(0.01%RD+1.2μA)
24V输出	最大带载能力50mA

注：1年准确度@(5~35)℃，超出时温度系数≤±(0.001%RD+0.001%FS)/℃。

任务与应用

任务与应用	描述	任务与应用	描述
压力变送器	自动校准压力变送器	压力单位转换	常用压力单位自动换算
压力开关	自动校准压力开关	压力泄漏测试	自动完成压力泄漏测试并绘制曲线
指针压力表	自动校准指针式压力表	数据存储	自动记录数据并绘制曲线
I/P转换器	自动校准I/P转换器	血压计检定	自动检定血压计
数字压力表	自动校准数字显示式压力表	/
信号源	自动校准电信号(V或mA)输出的仪器	/
电流表	自动校准测量电流的仪器	/

注：用户可根据实际需要定制应用。

产品参数

供电电源

内置可更换可充电锂电池，或专用适配器；

电池

可充电锂电池，典型工作时间10小时，充电时间为4小时，可外部独立充电。

显示

5英寸800×480 TFT 触控彩屏。

压力连接

根据版本不同分别采用φ6mm鱼尾纹或M20×1.5快接内螺纹(通过软管或外置连接台)。

数据存储

最大连续存储100万条。

校准任务管理

最大1000个任务。

内置自动功能

压力开关，自动步进，泄漏测试。

误操作保护

任意两个插孔间可承受不大于30V的电压。

语言

简体中文、英语、德语、法语、意大利语、西班牙语、葡萄牙语、日语、俄语。

环境规格

工作温度: (0~50)℃；

相对湿度: ＜90%；
海拔: 小于3000m；
储存温度: (-20~70)℃。

通讯方式

USB, WiFi, 蓝牙(BLE)，无线通信模块可按要求移除。

尺寸

高238mm×宽110mm×厚70mm。

重量

小于1.8kg。

订购信息

常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。

物料编码	名称	型号	图片	类型	说明	数量
/	ConST810系列产品装箱清单	/	/	标配	标配组件可能调整，请以实际收货时的装箱清单为准。 ConST810微差压装箱清单 ConST810气压装箱清单 ConST810差压装箱清单 ConST810-S微差压装箱清单 ConST810-S气压装箱清单 ConST810-S差压装箱清单	1套
1520000068	多功能背包	9913-760-SC		选购	便携包，尼龙可提拉面料，适用于810/810-S所有版本。	1件
/	法定计量机构送检服务	/	/	选购	需要送检至法定计量机构时选择，用户指定计量机构时以实际协议为准。	1次
/	CDPM模块式压力校验仪	CDPM		选购	可更换的压力模块，用于控压和压力测量	按需
/	CDP模块式压力校验仪	CDP		选购	外接CDP压力模块，用于测量压力	按需
1150100020	数据记录软件	Additel/LogⅡ	/	选购	连接设备，实时读取并记录仪表测量值，生成曲线，并可导出至Excel格式	1台
1810281226	快速接头M20X1.5	Q810.91.02	/	选购	和软管连接，M10外螺纹转M20×1.5快接内螺纹，适用于ConST810/810-S的气压版。	1件
1810281227	快速接头G1/2	Q810.91.03	/	选购	和软管连接，M10外螺纹转G1/2快接内螺纹，适用于ConST810/810-S的气压版。	1件
1810281228	快速接头1/2NPT	Q810.91.04	/	选购	和软管连接，M10外螺纹转1/2NPT快接内螺纹，适用于ConST810/810-S的气压版。	1件
1810281229	快速接头G1/4	Q810.91.05	/	选购	和软管连接，M10外螺纹转G1/4快接内螺纹，适用于ConST810/810-S的气压版。	1件
1810281230	快速接头1/4NPT	Q810.91.06	/	选购	和软管连接，M10外螺纹转1/4NPT快接内螺纹，适用于ConST810/810-S的气压版。	1件
/	恒矩CNAS校准服务	/	/	限免	限时免费不需要送检至法定计量机构时选择，免1次出厂校准服务费，再免1次返厂周期校准服务费（出厂1年内有效）。	2次
/	ConST超级工具箱	/		免费	免费工具，内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具，提供微信小程序、手机浏览器及Additel Link APP三种使用方式	1款

应用图集

产品问答

0101 ConST810A和ConST810有什么区别?

ConST810A是ConST810的升级版本，在810的基础上做了多项改进：1、升级触控屏幕，优化操作体验。2、气压型新增防污染装置，提升复杂条件下的可靠性。3、支持校准任务管理功能，助力企业数字化提升。4、新增不带电测版本，支持用户多样性选择需求。它们的主要区别如下：微差压版(-10~10)kP ……

0202 如何将校验仪中的校验报告拷出保存到电脑中

电脑与校验仪通过有线、WiFi等通信方式连接后，用户可通过ACal检定校准系统软件将数据下载至电脑。

0303 设备升级对所用U盘有什么要求？

1、U盘应为FAT32格式，如不是，需进行格式化处理，如图所示。2、将升级所需固件，放入U盘根目录价下。3、进入设备的升级页面，选择U盘升级，系统自动找到升级包并开始升级。（升级期间不可断电）

0404 ConST810手持全自动压力校验仪在线提问

有的，专业软件-康斯特 (constgroup.com)

0505 ConST810的负载容积是多少？效率如何？

810的造压效率图，供参考，长时间连续工作，可能造成泵体过热，建议负载容积不大于500mL。

0606 ConST810检定压力变送器时，被检示值一直波动

问题解答：变送器阻尼值过大导致变送器响应滞后。解决方法：与变送器进行HART通讯后，进入设置将变送器的阻尼值调小即可。

0707 【案例】316和810在美国某自来水厂的应用

相关产品Additel220（ConST316）、Additel760（ConST810）案例地点美国某自来水厂案例细节1、技术人员在进入水线设施时做的第一件事是去面板测量4-20mA。他必须携带Additel 220（ConST316）才能做到这一点，因为他必须同时进行测量和输出。升级产品：Co ……

0808 ConST810使用的压力模块是否可以更换？

ConST810可以连接CDP模块式压力校验仪、CDPM模块式压力校验仪，并可内置1支大气压传感器（选购），其中CDP、CDPM都是可以更换的。1、CDP的更换，只需要使用航插线连接至新的模块即可，对模块的测量范围、准确度等级均无要求。2、CDPM的更换，使用十字螺丝刀卸下固定模块的两颗螺钉，轻轻拔 ……
